在硬件配置方面，DGX H100系统采用了8个NVIDIA H100 GPU，每个GPU配备高达80GB的内存，总计640GB的GPU内存，为复杂的计算任务提供了充足的资源。系统内存方面，每个32个DIMM插槽可提供高达2TB的内存，确保数据处理的高效性和稳定性。
DGX H100系统的网络连接能力同样出色，支持高速InfiniBand和以太网连接，速度高达400Gbps。系统配备了多个OSFP端口，适用于集群网络和存储网络，确保数据传输的快速和可靠。此外，系统还提供了丰富的外部端口，包括USB端口、串口输入/输出端口、VGA端口以及1 GbE和10 GbE RJ-45端口，方便用户进行各种设备的连接和管理。
在存储方面，DGX H100系统配备了2个1.92TB NVMe M.2固态硬盘用于操作系统存储，采用RAID 1阵列确保数据安全。数据缓存存储则由8个3.84TB NVMe U.2加密固态硬盘组成，采用RAID 0阵列，提供高速的数据访问能力。
系统的管理和维护也非常便捷，支持带外系统管理（BMC），包括Redfish、IPMI、SNMP、KVM和Web用户界面，方便管理员进行远程监控和管理。带内系统管理则通过3个双端口100GbE和10GbE RJ45接口实现，确保系统的高效运行。
DGX H100系统的拓扑结构经过精心设计，各硬件组件之间的连接和配置科学合理，确保了系统的高效运行和可扩展性。无论是本地部署还是在NVIDIA DGX-Ready数据中心进行共享，亦或是通过NVIDIA DGX Foundry租用，DGX H100系统都提供了灵活的部署选择。
总体而言，NVIDIA DGX H100系统以其强大的计算能力、高速的网络连接、高效的存储管理和灵活的部署选项，为企业提供了一个高度精细、系统化组织且可扩展的平台，助力其在自然语言处理、推荐系统、数据分析等领域实现突破性进展。NVIDIA DGX H100系统是一种专为HPC基础架构和工作负载而设计的专用多功能解决方案，涵盖了从分析和训练到推理的各种应用场景。它包括NVIDIA Base Command™和NVIDIA企业软件套件，以及来自NVIDIA DGXperts的专业建议。 DGX H100硬件和组件特性 硬件概述 NVIDIA DGX H100 640GB系统包括以下组件。
前面板连接和控制
左侧是带有面板的DGX H100系统，右侧是不带面板的DGX H100系统。

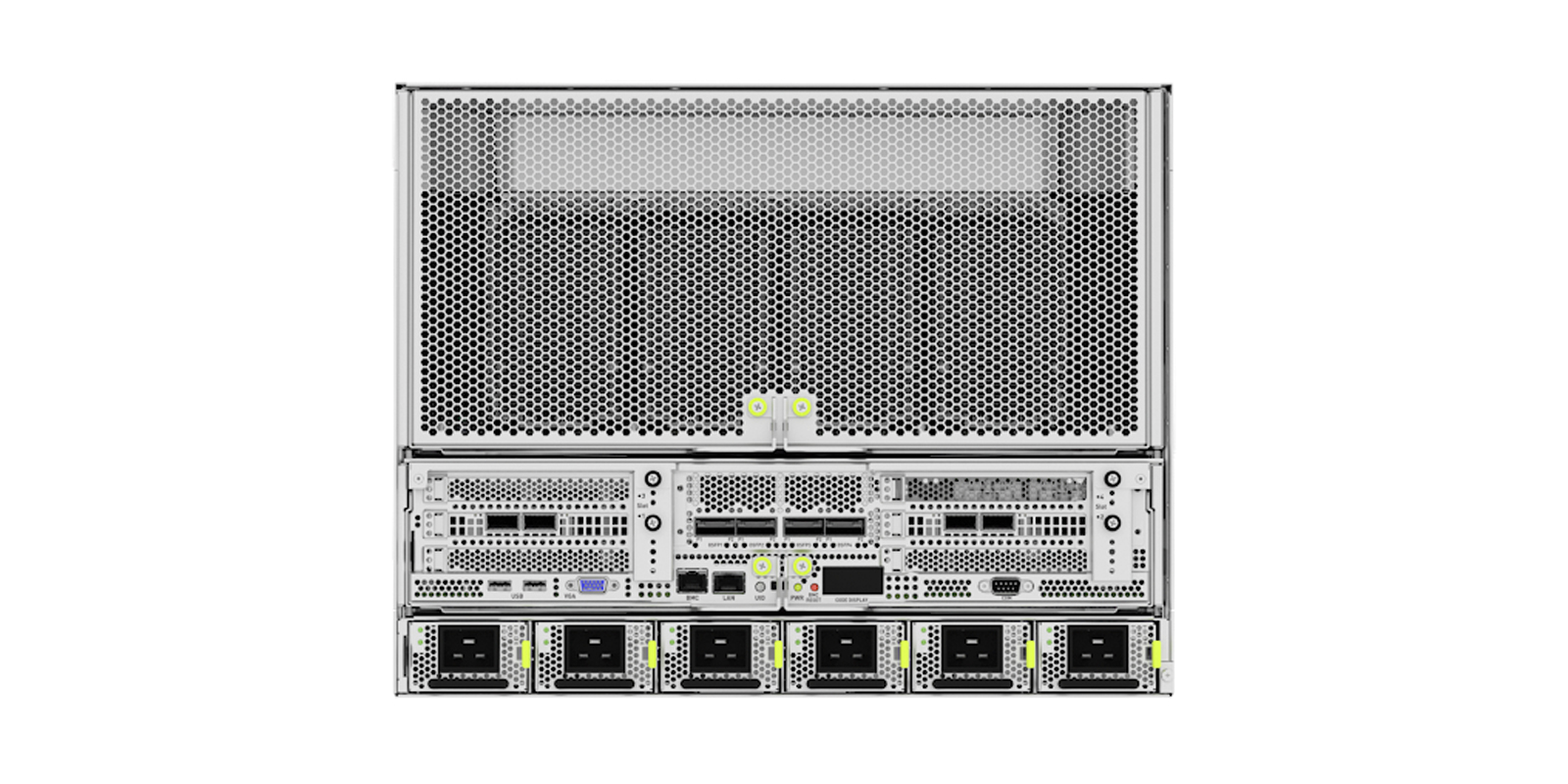

DGX H100后面板模块。
尺寸：8U机架安装，高度0.4m，最大宽度0.5m，最大深度0.9m。
重量：最大287.6lbs（130.45kg）。
输入电压：200-240V交流电。
电源规格：最大10.2KW，200-240V3300W，16A，50-60Hz。
支持高速网络连接，包括InfiniBand和以太网，速度高达400Gbps。
外部端口连接和控制
下图示展示了DGX H100系统中主板的连接和控制。
插槽1：双端口ConnectX-7网卡
插槽2：双端口
ConnectX-7网卡
插槽3：100 Gb/s以太网网卡
插槽4：用于双1.92TB NVMe启动驱动器的M.2 PCle载板
2个USB端口（用于键盘或存储设备）
串口输入/输出端口
VGA端口（用于显示器）
1 GbE RJ-45用于远程系统管理
10 GbE RJ-45用于远程主机连接
主板托盘组件

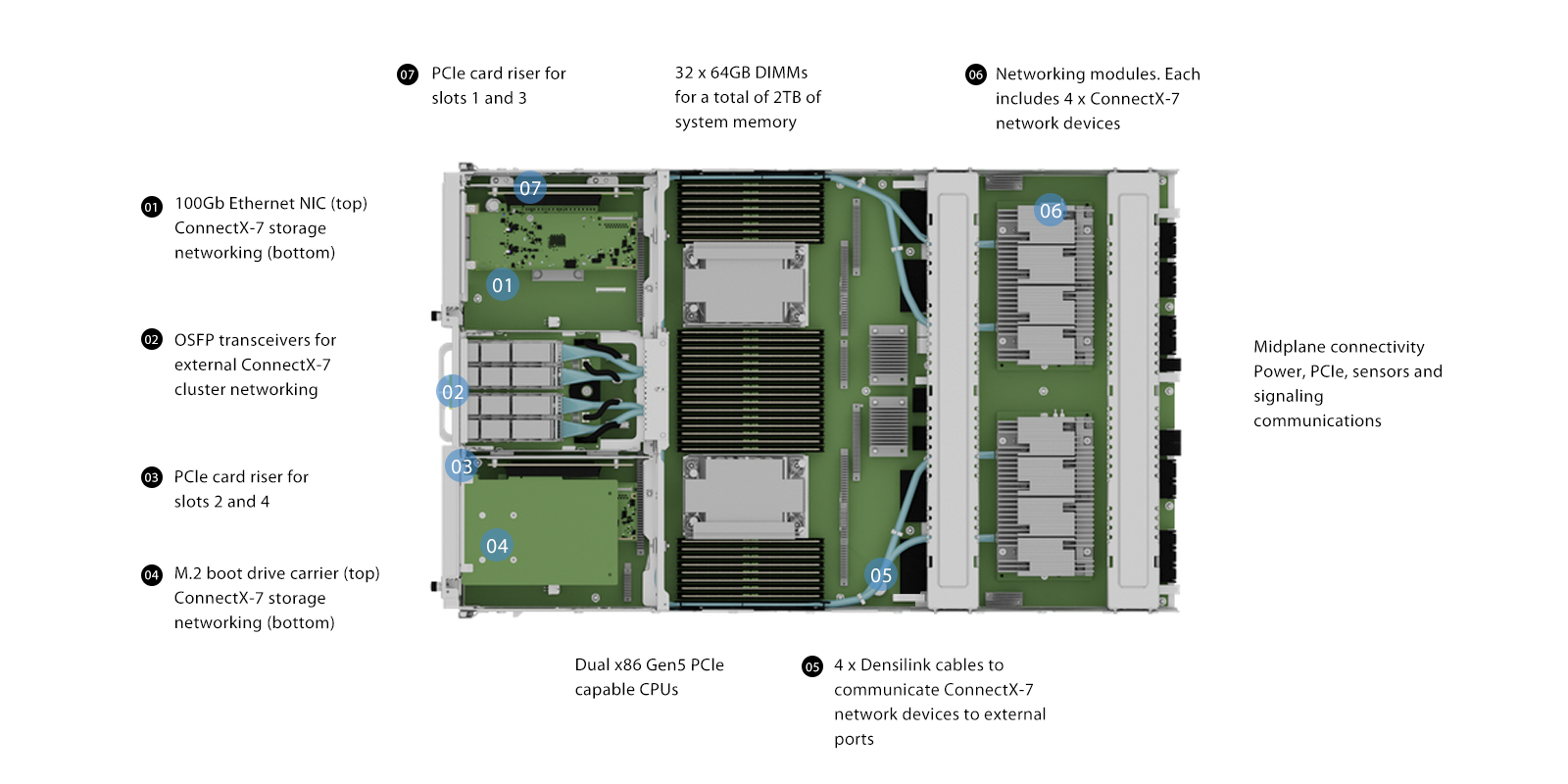

CPU主板托盘是服务器的核心组件，包括标准服务器和专为HPC设计的服务器。它包含了CPU主板、系统内存、网卡、PCIe交换机和其他各种组件。下图显示DGX H100主板托盘组件。
系统内存：每个32个DIMM插槽提供2 TB的内存。
带外系统管理（BMC）：支持Redfish、IPMI、SNMP、KVM和Web用户界面。字
带内系统管理：3个双端口100GbE和10GbE RJ45接口。机械和电源规格。
存储： 操作系统存储：2个1.92TB NVMe M.2固态硬盘（RAID 1阵列）。 数据缓存存储：8个3.84TB NVMe U.2加密固态硬盘（RAID 0阵列）。

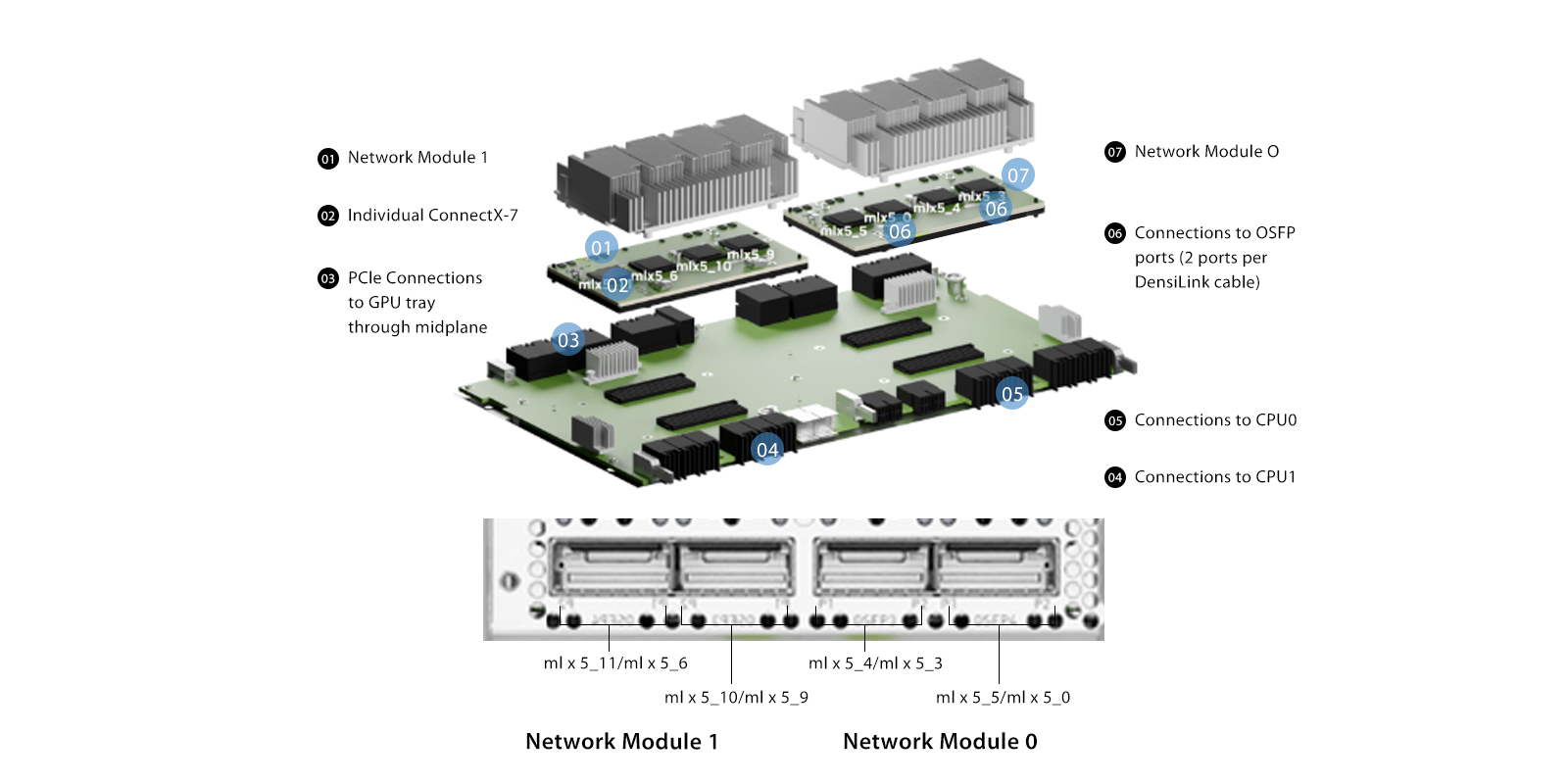

网络： 集群网络：4个OSFP端口，支持InfiniBand（高达400Gbps）和以太网（高达400GbE）。 存储网络：2个NVIDIA ConnectX-7双端口以太网网卡，支持以太网（高达400GbE）和InfiniBand（高达400Gbps）。
GPU托盘组件

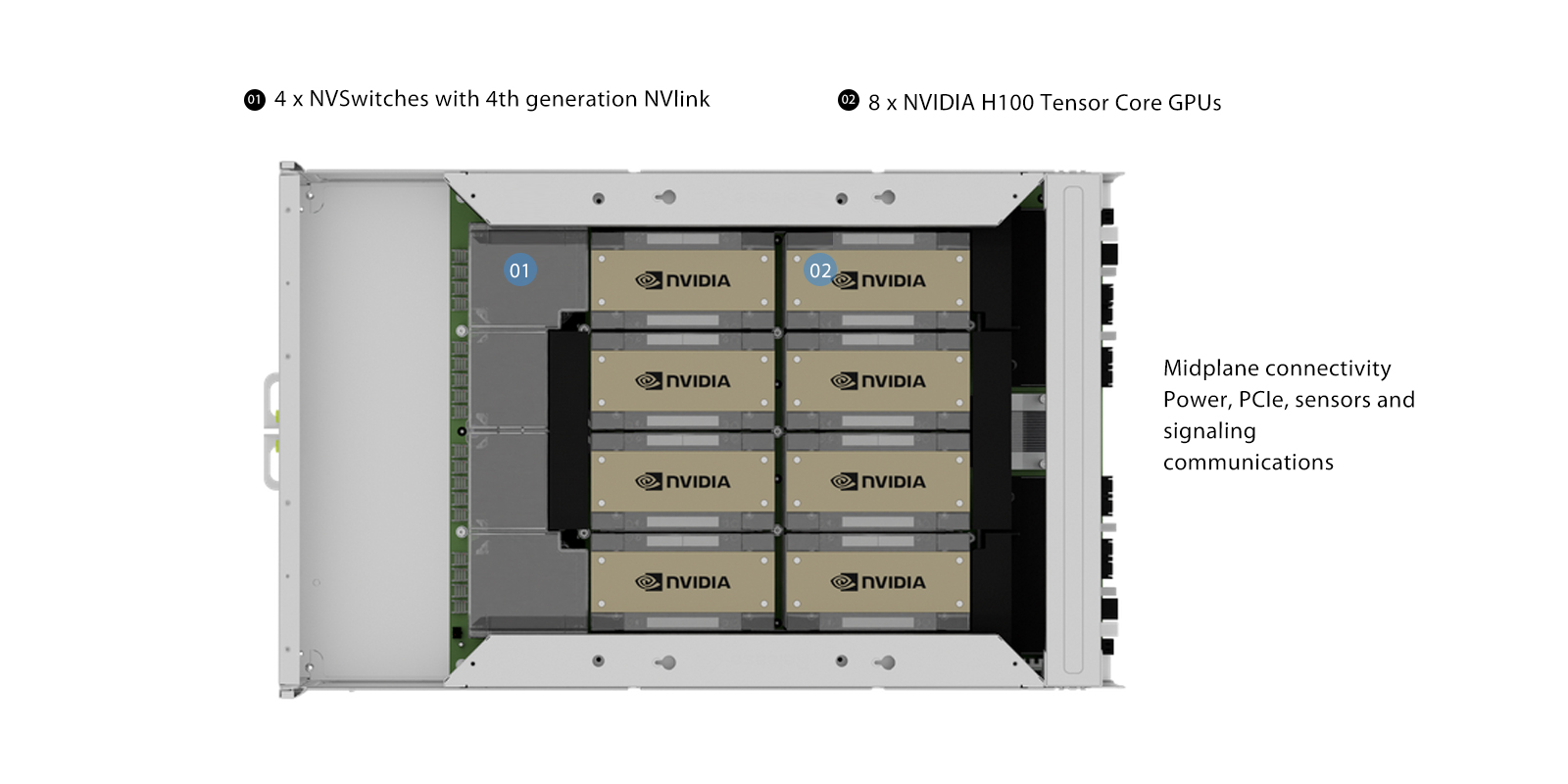

下图显示DGX H100系统中GPU托盘组件。

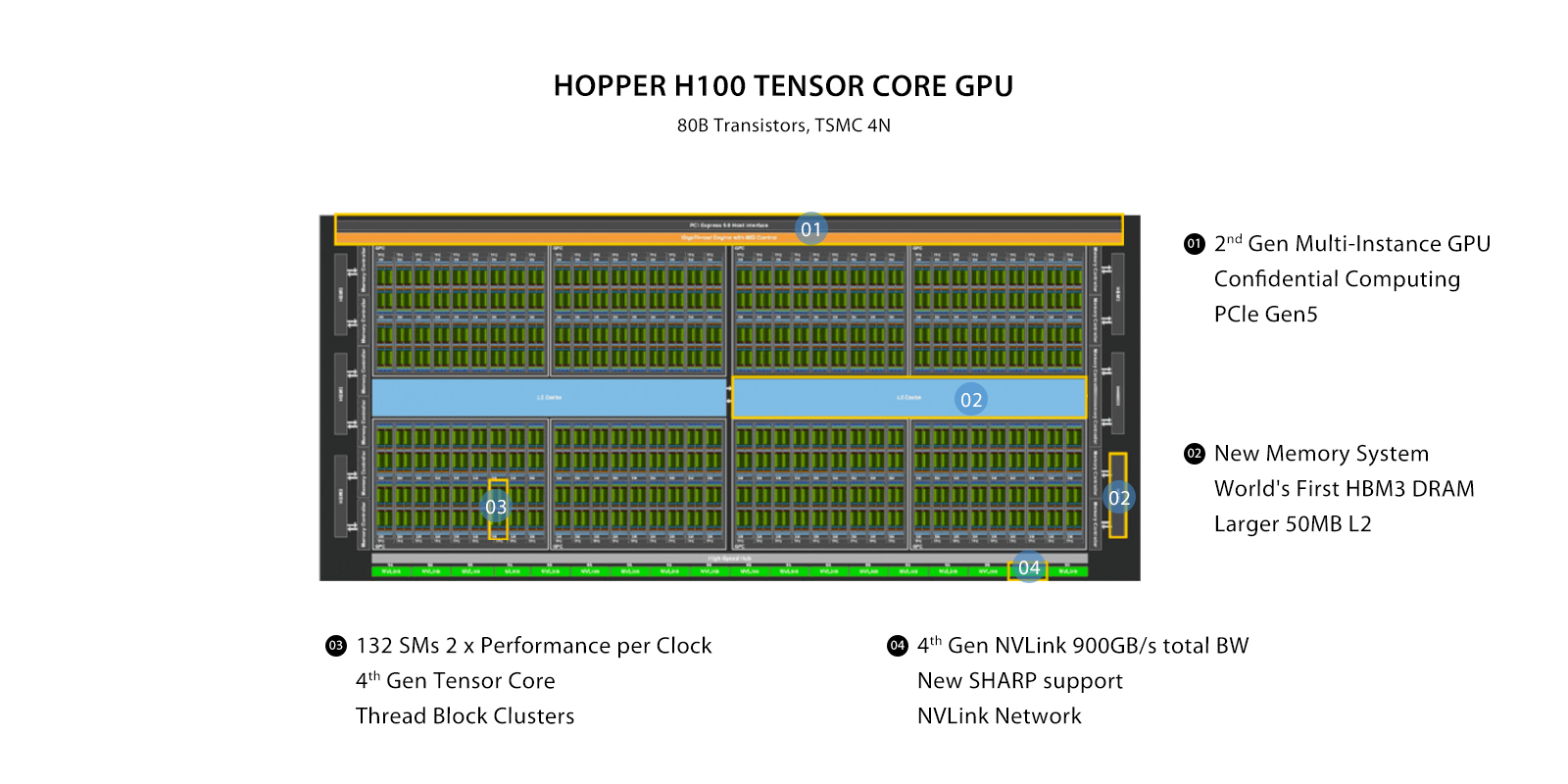

图形处理器：8个NVIDIA H100 GPU，提供640 GB的GPU内存。
NVLink：4个第四代NVLink，提供900 GB/s的GPU到GPU带宽。
GPU板托盘是服务器的关键组装区域。其核心是GPU板托盘，包括GPU组件、模块板和NVSwitch等重要部分。
DGX H100系统拓扑结构

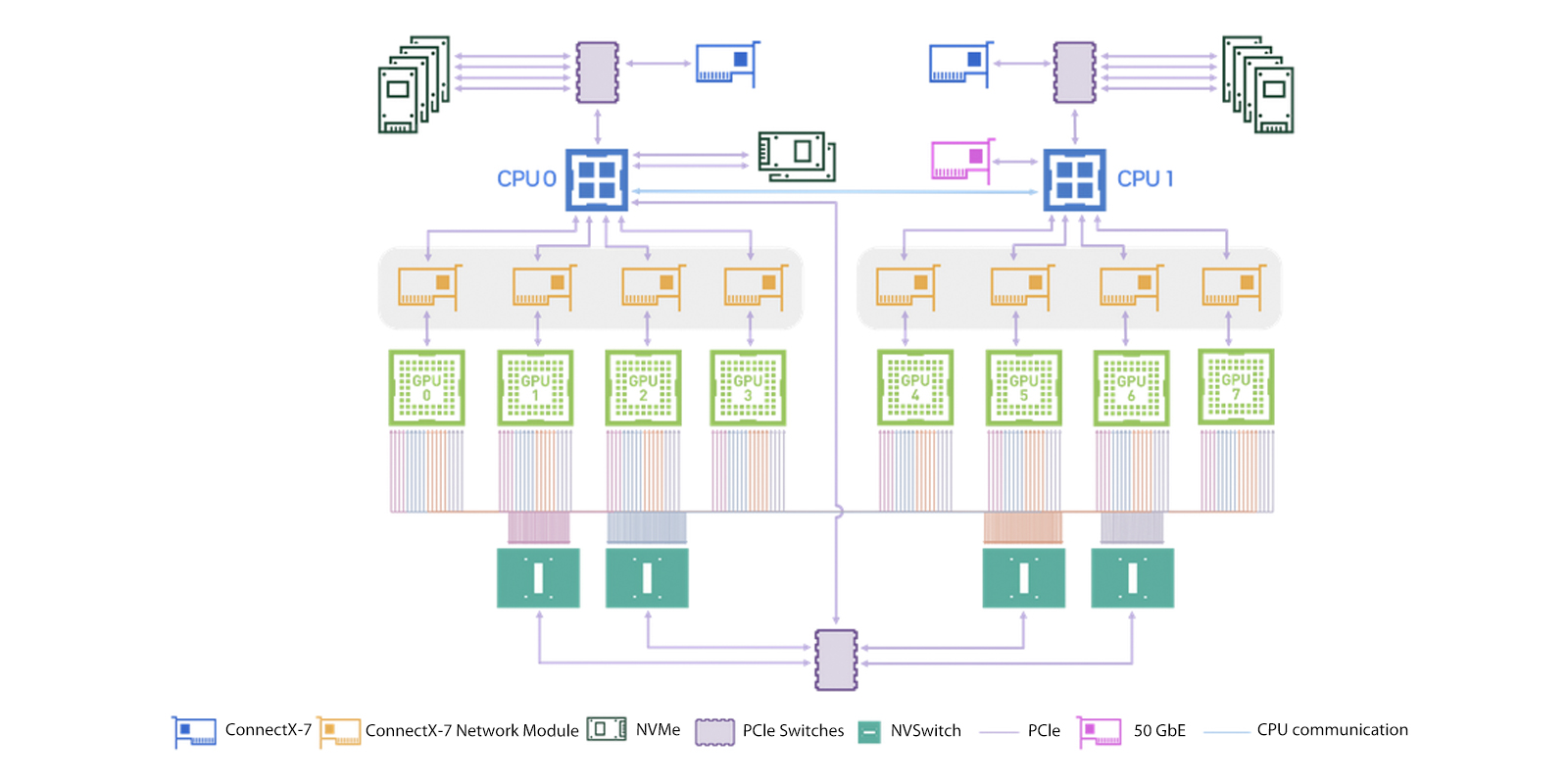

以下是DGX H100系统的拓扑结构图，展示了系统内各种硬件组件之间的连接、配置和相互关系。
DGX H100的功能优势
该系统经过专业设计，优化吞吐量，为企业提供了一个高度精细、系统化组织且可扩展的平台，以实现自然语言处理、推荐系统、数据分析等领域的突破。
DGX H100提供了灵活的部署选择，无论是在本地进行直接管理，还是在NVIDIA DGX-Ready数据中心进行共享，通过NVIDIA DGX Foundry租用，或通过经过NVIDIA认证的托管服务提供商进行访问。DGX-Ready生命周期管理计划确保组织拥有可预测的财务模型，使其部署始终处于技术的前沿。这使得DGX H100与传统的IT基础设施一样易于操作和访问，减轻IT人员的额外负担。汇鑫科服隶属于北京通忆汇鑫科技有限公司， 成立于2007年，是一家互联网+、物联网、人工智能、大数据技术应用公司，专注于楼宇提供智能化产品与服务。致力服务写字楼内发展中的中小企业 ，2009年首创楼宇通信BOO模式，以驻地网运营模式为楼宇提供配套运营服务；汇鑫科服始终以客户管理效率为导向，一站式 ICT服务平台，提升写字楼办公场景的办公效率和体验；
