二层交换机VLAN间通信详解及配置图示

二层交换机作为网络架构中的关键设备，主要工作在OSI模型的第二层，即数据链路层。它通过识别数据包中的MAC地址信息，实现高效的数据转发。与传统的集线器相比，二层交换机能够显著提升网络性能，减少数据碰撞，优化网络流量。
当交换机接收到一个数据包时，首先读取源MAC地址，将其与对应的端口记录在内部的地址表中。接着，读取目的MAC地址，并在地址表中查找相应的端口。如果找到匹配的端口，数据包将直接转发到该端口；如果未找到，交换机会将数据包广播到所有端口。通过这种方式，交换机不断学习和更新全网MAC地址信息，维护一个动态的地址表。
在现代企业网络中，VLAN（虚拟局域网）的划分显得尤为重要。VLAN可以将网络划分为多个逻辑上的子网，实现不同部门之间的数据隔离，提高数据安全性。例如，可以将财务部门的PC划入VLAN10，而将技术部门的PC划入VLAN20，这样两个部门的数据通信不会相互干扰。
配置VLAN的过程相对简单。首先，进入交换机的特权模式和全局配置模式，创建所需的VLAN。然后，将交换机的端口静态分配给相应的VLAN。可以通过单个端口配置或批量端口配置来实现。配置完成后，使用“show vlan brief”命令检验VLAN的配置情况，确保每个端口正确分配到相应的VLAN。
除了手动配置，一些交换机还提供了快捷配置方法，通过图形界面或简化的命令，快速完成VLAN的创建和端口分配。这对于不熟悉命令行操作的新手来说，是一个便捷的选择。
在实际操作中，可能会遇到忘记具体命令的情况。此时，只需在命令后加上“？”即可查看相关命令的帮助信息。对于较长的命令，输入前几个字母后按Tab键，系统会自动补全，大大提高配置效率。
总之，二层交换机通过MAC地址学习和VLAN划分，为企业网络提供了高效、安全的通信环境。掌握其基本原理和配置方法，对于网络管理员来说，是构建和维护稳定网络的基础。

二层交换机工作于OSI模型的第2层（数据链路层），故而称为二层交换机。二层交换技术的发展已经比较成熟，二层交换机属数据链路层设备，可以识别数据包中的MAC地址信息，根据MAC地址进行转发，并将这些MAC地址与对应的端口记录在自己内部的一个地址表中。

过程

（1）当交换机从某个端口收到一个数据包，它先读取包头中的源MAC地址，这样它就知道源MAC地址的机器是连在哪个端口上的；

（2）再去读取包头中的目的MAC地址，并在地址表中查找相应的端口；

（3）如表中有与这目的MAC地址对应的端口，把数据包直接复制到这端口上；

（4）如表中找不到相应的端口则把数据包广播到所有端口上，当目的机器对源机器回应时，交换机又可以学习一目的MAC地址与哪个端口对应，在下次传送数据时就不再需要对所有端口进行广播了。

不断的循环这个过程，对于全网的MAC地址信息都可以学习到，二层交换机就是这样建立和维护它自己的地址表。

二层交换机通过vlan间通信

现代企业管理中，往往是分部门来管理。那么vlan划分，可以使不同部门管理不同事物，不会相互交叉，保证数据安全。

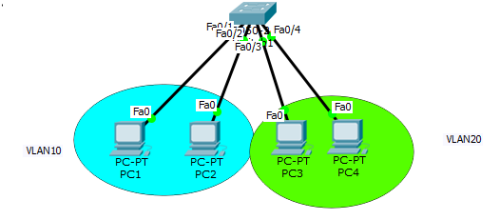

完成之后的网络拓扑图

给PC和交换机更显示名称（此次更名只是图上的，之后还有内部交换机机名要区分开来）双击文字即可编辑，如图

将交换机与PC相连，端口如图所示，配置各个PC的ip地址：

PC1：192.168.1.1 掩码：255.255.255.0

PC2：192.168.1.2 掩码：255.255.255.0

PC3：192.168.1.3 掩码：255.255.255.0

PC4：192.168.1.4 掩码：255.255.255.0

PC1、PC2属于vlan10，PC3、PC4属于vlan20（普通范围的 VLAN：VLAN ID 范围为 1 到 1005。

从 1002 到 1005 的 ID 保留供令牌环 VLAN 和 FDDI VLAN 使用。ID 1 和 ID 1002 到 1005 是自动创建的，不能删除，如图2 ）

配置交换机

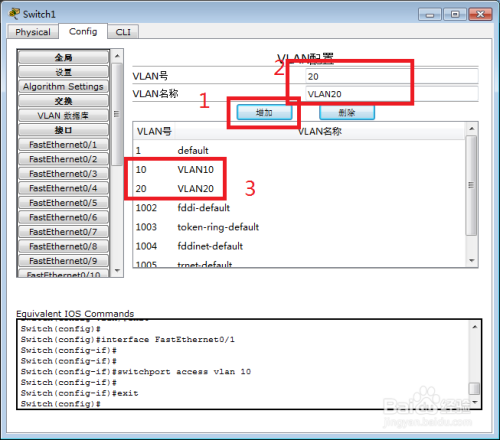

创建VLAN

Switch》enable //进入特权模式

Switch#configure terminal //进入全局配置模式

Switch（config）#hostname Switch1

Switch1（config）#vlan 10 //创建vlan10

Switch1（config-vlan）#exit

Switch1（config）#vlan 20 //创建vlan 20

Switch1（config-vlan）#exit

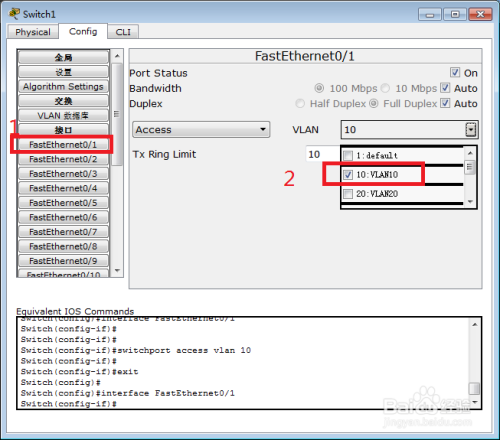

静态地将交换机端口分配给VLAN

Switch1（config）#interface fastEthernet 0/1 //进入端口配置模式

Switch1（config-if）#switchport mode Access //设置端口为访问模式

Switch1（config-if）#switchport access vlan 10 ///将端口访问vlan10

Switch1（config-if）#exit

Switch1（config）#interface fastEthernet 0/3

Switch1（config-if）#switchport mode access

Switch1（config-if）#switchport access vlan 20

Switch1（config-if）#exit

其它端口以此类推，这是第一种方法（适用于不连续性端口如：1、3、5）

第二种

Switch1（config）#interface range Ethernet 0/1-2//进入端口配置模式

Switch（config-if-range）#switchport mode access //设置端口为访问模式

Switch（config-if-range）#switchport access vlan 10 ///将端口访问vlan10

Switch（config-if-range）#exit

后面两个也一样（适用于连续性端口如：1、2、3）

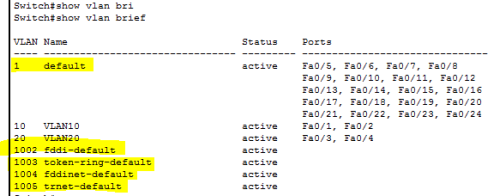

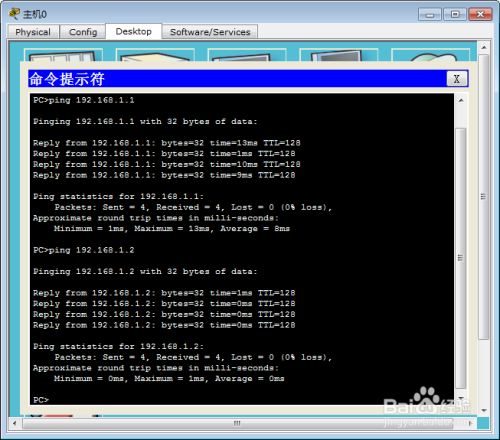

检验VLAN配置

show vlan brief

Switch#show vlan brief

VLAN Name Status Ports

---- -------------------------------- --------- -------------------------------

1 default active Fa0/5， Fa0/6， Fa0/7， Fa0/8

Fa0/9， Fa0/10， Fa0/11， Fa0/12

Fa0/13， Fa0/14， Fa0/15， Fa0/16

Fa0/17， Fa0/18， Fa0/19， Fa0/20

Fa0/21， Fa0/22， Fa0/23， Fa0/24

10 VLAN10 active Fa0/1， Fa0/2

20 VLAN20 active Fa0/3， Fa0/4

1002 fddi-default active

1003 token-ring-default active

1004 fddinet-default active

1005 trnet-default active

快捷方法配置

只需要两步就可以把上面的工作，一次性做完。（新手不建议，真实的机器是要打代码的）如图
