在配置端口聚合时，首先需要确保所有参与聚合的端口工作在全双工模式下，且速率相同。以两台交换机之间的连接为例，假设使用的是S2000系列以太网交换机，每台交换机只能有一个汇聚组，且每个汇聚组最多包含四个端口。组内端口号必须连续，但对起始端口无特殊要求。
具体配置步骤如下：
1. **进入全局配置模式**： ``` Switch# config t ```
2. **选择要聚合的端口范围**： ``` Switch(config)# interface range f0/1-2 ```
3. **设置端口模式为Trunk**： ``` Switch(config-if-range)# switchport mode trunk ```
4. **将端口加入链路组并开启**： ``` Switch(config-if-range)# channel-group 1 mode on ```
5. **退出配置模式并保存设置**： ``` Switch(config-if-range)# exit Switch(config)# exit Switch# write memory ```
6. **查看端口聚合状态**： ``` Switch# show etherchannel summary ```
在交换机与路由器之间的连接中，配置思路类似，但需注意路由器端口的配置。首先，进入路由器的全局配置模式，选择逻辑通道并设置ip地址，然后进入物理接口，去掉原有IP地址，并将其添加到通道组中。
例如：
1. **进入全局配置模式**： ``` router# config t ```
2. **选择逻辑通道并设置IP地址**： ``` Router(config)# int port-channel 5 Router(config-if)# ip address 10.65.1.2 255.255.0.0 ```
3. **配置物理接口**： ``` Router(config-if)# int f0/0 Router(config-if)# no ip address Router(config-if)# no shutdown Router(config-if)# channel-group 5 ```
4. **重复以上步骤配置其他物理接口**： ``` Router(config-if)# int f0/1 Router(config-if)# no ip address Router(config-if)# no shutdown Router(config-if)# channel-group 5 ```
5. **保存配置并退出**： ``` Router(config-if)# end Router# write memory ```
通过以上步骤，可以成功实现端口聚合，提升网络性能和可靠性。需要注意的是，端口聚合功能需要在链路两端同时配置方能生效。在实际应用中，还需根据具体网络环境和设备型号进行适当调整。
路由器与三层交换机怎么实现端口聚合
与路由器间的端口聚合是三层端口的困绑，要求交换机的逻辑通道工作在三层模式下，使用no switchport 关闭二层通道。并设置IP地址。
switchA#conf t
switchA（config）#int port-channel 5 ；进入逻辑通道5
switchA（config-if）#no switchport ；定义为三层接口
switchA（config-if）#ip address 10.65.1.1 255.255.0.0 ；设置通道IP地址
switchA（config-if）#exit switchA（config）#int range f0/1 -2 ；进入物理接口
switchA（config-if-range）#no ip address ；去掉物理接口IP
switchA（config-if-range）#channel-group 5 mode on ；设通道5手动方式
switchA（config-if-range）#no shutdown
switchA（config-if-range）#exit
switchA（config-if）#end
switchA#
router#conf t
router（config）#int port-channel 5 ；进入逻辑通道5
router（config-if）#ip address 10.65.1.2 255.255.0.0 ；设通道IP地址
router（config-if）#int f0/0 ；进入物理端口
router（config-if）#no ip address ；去掉端口IP地址
router（config-if）#no shutdown ；激活物理端口
router（config-if）#channel-group 5 ；添加到通道5
router（config-if）#int f0/1
router（config-if）#no ip address
router（config-if）#no shutdown
router（config-if）#channel-group 5
router（config-if）#end router
交换机的端口聚合配置
技术原理
端口聚合使用的是EtherChannel特性，在交换机到交换机之间提供冗余的高速的连接方式。将两个设备之间多条FastEthernet或GigabitEthernet物理链路捆在一起组成一条设备间逻辑链路，从而增强带宽，提供冗余。
两台交换机到计算机的速率都是100M，SW1和SW2之间虽有两条100M的物理通道相连，可由于生成树的原因，只有100M可用，交换机之间的链路很容易形成瓶颈，使用端口聚合技术，把两个100M链路聚合成一个200M的逻辑链路，当一条链路出现故障，另一条链路会继续工作。
一台S2000系列以太网交换机只能有1个汇聚组，1个汇聚组最多可以有4个端口。组内的端口号必须连续，但对起始端口无特殊要求。
在一个端口汇聚组中，端口号最小的作为主端口，其他的作为成员端口。同一个汇聚组中成员端口的链路类型与主端口的链路类型保持一致，即如果主端口为Trunk端口，则成员端口也为Trunk端口；如主端口的链路类型改为Access端口，则成员端口的链路类型也变为Access端口。
所有参加聚合的端口都必须工作在全双工模式下，且工作速率相同才能进行聚合。并且聚合功能需要在链路两端同时配置方能生效。
端口聚合主要应用的场合：
交换机与交换机之间的连接：汇聚层交换机到核心层交换机或核心层交换机之间。
交换机与服务器之间的连接：集群服务器采用多网卡与交换机连接提供集中访问。
交换机与路由器之间的连接：交换机和路由器采用端口聚合解决广域网和局域网连接瓶颈。
服务器和路由器之间的连接：集群服务器采用多网卡与路由器连接提供集中访问
视图：全局配置模式下
命令：
interface range interface_name1 to interface_name2
Switchport mode trunk
channel-group 1 mode on 加入链路组1并开启
参数：
interface_name1：聚合起始端口
interface_name2：聚合结束端口。
trunk表示端口可以转发所有VLAN包
将2个或多个物理端口组合在一起成为一条逻辑的路径，即链路channel-group，同时也形成了一个逻辑端口port-channel（一个整体）
switchport mode access是直接接主机的，所属VLAN中的接口，都是access
switchport mode trunk trunk mode 的接口可以同时传输多个VLAN信息的。
trunk mode 常用在两个SWITCHand ROUTER ， switch and switch 特权模式下
Switch#show etherchannel summary：显示相关汇聚端口组的信息；
实验设备

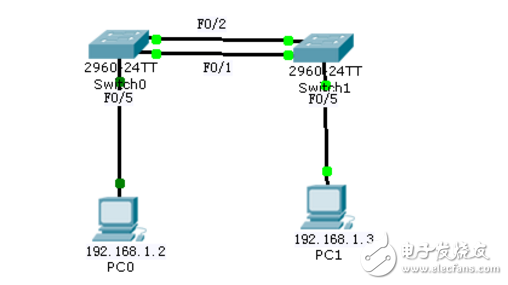

Switch_2960 2台；PC 4台；直连线
Switch0：具体操作
Switch》
Switch#config t
Switch（config）#interface range f0/1-2
Switch（config-if-range）#Switchport mode trunk //设置端口模式为trunk
Switch（config-if-range）#channel-group 1 mode on //加入链路组1并开启
Switch（config-if-range）#exit
Switch（config）#port-channel load-balance dst-ip //按照目标主机IP地址数据分发来实现负载平衡
Switch（config）#exit
Switch#show etherchannel summary
Switch1：具体操作Switch》
Switch#config t
Switch（config）#interface range f0/1-2
Switch（config-if-range）#Switchport mode trunk //设置端口模式为trunk
Switch（config-if-range）#channel-group 1 mode on //加入链路组1并开启
Switch（config-if-range）#exit Switch（config）#port-channel load-balance dst-ip //按照目标主机IP地址数据分发来实现以太网通道组负载平衡
Switch（config）#exit
Switch#show etherchannel summary //显示以太网通道组的情况
PC0设置
192.168.1.2
255.255.255.0
PC1设置
192.168.1.3
255.255.255.0
PC0 ping PC1 Reply
PC1 ping PC0 Reply
