首先，什么是网络模块？网络模块，也称为信息模块或六类模块，主要用于连接设备，能够将各类低压电器插座或连接头安装到面板和接线板中。使用时，只需将直通双绞线插入模块，即可实现与另一端网线的连接，操作简便。目前，网络信息模块多用于内墙，既保护模块免受损坏，又美化布线环境。因其稳定耐用，广泛应用于各类网络布线中，有效降低了绕行布线的成本。
在打线前，必须准备相应的工具，如剥线钳、剪刀和打线刀。剥线钳用于分离双绞线的线芯和绝缘层，剪刀则用于剪去撕剥线。线芯放入凹槽后，打线刀帮助压紧。尽管打线看似简单，但需注意线缆PVC绝缘层外皮与IDC打线端子对齐，以降低串扰值，并尽量保持对绞线的绞距，避免影响近端串音NEXT的余量。
接下来，我们详细介绍打线步骤：
1. 在距离双绞线末端约3cm处，用剥线钳剥除外皮，并用剪刀剪去撕剥线。操作时，线头置于剥线钳刀口处，缓慢旋转直至划开保护套，再拔下胶皮。
2. 将剥好的线放入模块凹槽，护套部分伸入约2mm。有两种放线方式：分开绞线对卡入槽位，或从线头挤开线对同时卡入相邻槽位。根据色标和A、B标记选择T568A或T568B规则打线。
3. 以T568B为例，按模块图标将线与凹槽对应，绿对与橙对线分开放入IDC端口并拉紧，用单对端接工具压制。棕对节距大，需绞紧一圈，避免松开，再按色标放好，用打线刀压制。
4. 确认线序无误后，用打线刀压线。刀口向外，垂直于模块，将线芯压入槽位，剪断多余线头。正确手势是将模块放在工作台，一手握模块压线，另一手用打线刀垂直压下。
5. 压接好后，安装保护帽，将线板卡入槽内，打线完成。
最后，温馨提醒：打线要到底，听到“喀嗒”声后放手；启动切刀切断线；避免使用美工刀；打完线盖上盖子，确保长期可靠性。
总之，掌握这些技巧和步骤，选择优质工具，将大大提升网络布线的效率和可靠性。在制作传统网络信息模块的过程中，打线是必不可少的一部分。打线模块使用灵活，接触性好，后期维护故障少，常用于现今的网络布线中。今天我们就来介绍下传统的打线网络信息模块的打线方法和技巧。 什么是网络模块？ 网络模块 也叫信息模块、六类模块和网线模块，主要用来连接设备，可以将各种低压电器插座或者连接头安装到各种面板和接线板中。使用时，将一条直通双绞线直接插入网络信息模块，即可完成与网络信息模块另一端的网线的连接，简单方便。目前网络信息模块一般用于内墙，这样既能保护模块免遭破坏，又能美化整个网络布线环境。由于其具备稳定性且经久耐用的优点，现已使用于大多网络布线中，为企业减少了绕行布线造成的高成本。现阶段常用的网络信息模块主要有6P6C网络信息模块、8P8C网络信息模块及RCA网络信息模块等等。
网络模块打线注意事项
在制作网络信息模块前，必须准备好相对应的打线工具，比如剥线钳、剪刀、打线刀等。剥线钳主要用于分离双绞线的线芯和绝缘层，从而达到剥线的目的。在外皮被剥掉后，剪刀则用来剪掉撕剥线。接着线芯被放入相对应的凹槽，打线刀可以帮助将线芯压好。看到以上对打线工具的简单介绍，是不是感觉打线很简单呢？尽管打线过程简单，但有一点我们必须注意。
注意事项：在打线的过程中，线缆PVC绝缘层的外皮需与IDC打线端子对齐，可降低近端线对的串扰值。同时，在线缆到达IDC打线端子刀口处，尽量不要破坏对绞线的绞距。如果打接时有对芯线在IDC处分开距离太大（因4对线中有一对节距相对较大，很容易松开），则近端串音NEXT的余量就小；如果打接时能保证线对不松开，则近端串音NEXT的余量就会明显增大，前后会有3dB的差异。了解这个打线过程的基本常识，对网络信息模块的正确制作是很有必要的，接下来我们就正式开始进行打线了。
网络模块打线步骤
1、首先，在距离双绞线末端约3cm处，用剥线钳剥除其外皮，然后用剪刀剪去撕剥线。在剥皮的过程中要注意，线头需要放在剥线钳的刀口处，将双绞线慢慢旋转，直至刀口将其的保护套划开，再拔下胶皮。
2、接下来就要将剥掉胶皮的线放入网络信息模块的凹槽内，此时护套部分需伸入槽内约2mm左右。这里需要注意一下，一共有两种将线芯放入卡槽的方式。一种是将两根绞在一起的线对分开并卡到槽位上；另一种是不开绞，从线头处挤开线对，将两个线芯同时卡入相邻槽位。可根据自己习惯灵活选择。在凹槽内，一般都会有色标和A、B标记，标记A表示按T568A规则打线，标记B则表示按T568B规则打线。（关于T568A与T568B的线序规则，在之前的“交叉线与直通线的区别及制作教程”里详细的提到过，具体可参考
《交叉线与直通线的区别及制作教程》
。）
3、以T568B规则为例，首先根据模块上的图标，将线与凹槽一一对应。将绿对与橙对的线两边分开放入对应的IDC打线端口并拉紧，然后用专用单对端接工具进行压制。棕对的节距较大，需绞紧一圈，避免头部线缆扳直后会松开，然后把两对线按色标放好，再用专用单对端接工具（俗称打线刀）进行压制。

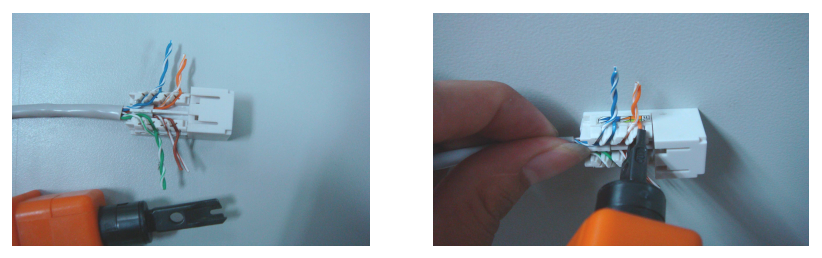

4、在线对全部放入相对应的槽位后，再仔细检查一遍线的顺序是否正确。待确定无误后，再用打线刀来进行压线的步骤。压线时，打线刀需要与模块垂直，刀口向外，将每一条线芯压入槽位内后，将伸出槽位的多余的线头剪断。
注：这里在压线时对操作手势有一定的要求。正确的操作可以提高生产效率，也避免了手受伤的可能。正确的手势是：把模块放在一张平整的工作台上，一只手紧握住模块，并用手指把线压住。另一只手先把芯线按色标要求放到位并拉紧（可以放一对打一对，也可以把芯线全放好后再打），然后，拿起打线刀，握住打线刀手柄的中间，使手臂与打线刀之间成一直角，将打线刀顺势往下一压即可。注意打线刀切线的刀片应该放在模块的外边，而不是里面。

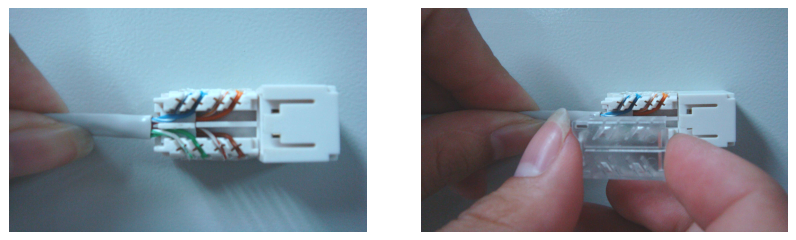

5、下面的左图中为压接好的网络信息模块。模块压接好后，打线工作就进入了收尾阶段了。最后给模块安装上保护帽，然后把线板直卡入槽内。这样一个网络信息模块就完成了。
温馨提示：
打线要打到底，听到“喀嗒”声后方能放手 打线刀应启动旁边的切刀，在打线的同时切断线 不要使用美工刀打线 打完线后将盖子盖上，保持长期可靠性。
结束语
