Base-8与Base-12 MTP/MPO布线系统选择指南

众所周知，随着数据中心速率和密度的不断提升，传统的LC布线系统已难以满足40G或100G的需求。为此，Base-8和Base-12 MTP/MPO布线系统应运而生。这两种系统各有特点，选择时需综合考虑实际需求。
Base-8 MTP/MPO布线系统采用基于8根光纤的MTP连接器，能够充分利用主干网光纤，布线简单灵活。8芯、16芯和24芯主干线缆均属于此系统，但12芯主干线缆不适用。Base-8系统的优势在于其光纤利用率高，特别适合高密度布线环境。例如，8芯MTP/MPO光纤跳线可轻松转换为4个双工LC跳线，适用于2芯布线系统。
相比之下，Base-12 MTP/MPO布线系统使用基于12根光纤的MTP连接器，适用于主干网中的非固定MTP线缆。尽管Base-12系统在光纤数量和密度上占优，但其光纤利用率不如Base-8系统。许多光模块（如SR4光模块）仅使用8根光纤接口，导致部分光纤闲置。通过转换线缆，Base-12系统可转换为Base-8系统，但会增加插入损耗，影响性能。
在实际应用中，Base-8系统更适合高密度布线，尤其是40G、100G甚至400G的数据中心。其8芯光模块能部署更多高速连接，且与Base-24 MTP/MPO线缆无缝配合，便于未来网络升级。而Base-12系统在小规模网络（如10G布线）中表现良好，但在大型数据中心中略显不足。
值得注意的是，Base-8和Base-12系统的组件不能直接混合使用，也不能将Base-8跳线插入12芯光模块。不过，在同一数据中心中，两者可以分开部署，满足不同区域的布线需求。

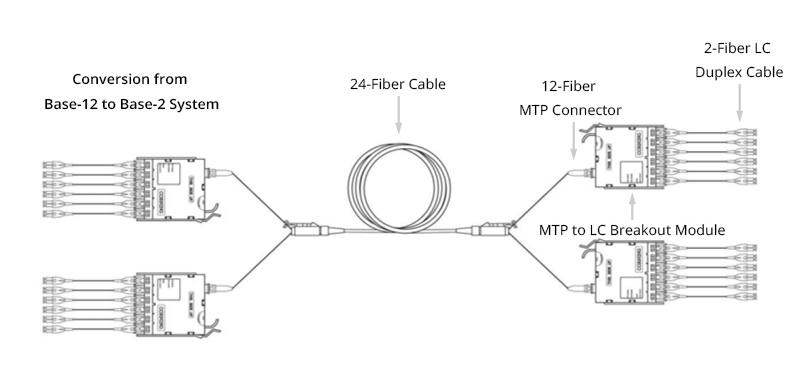

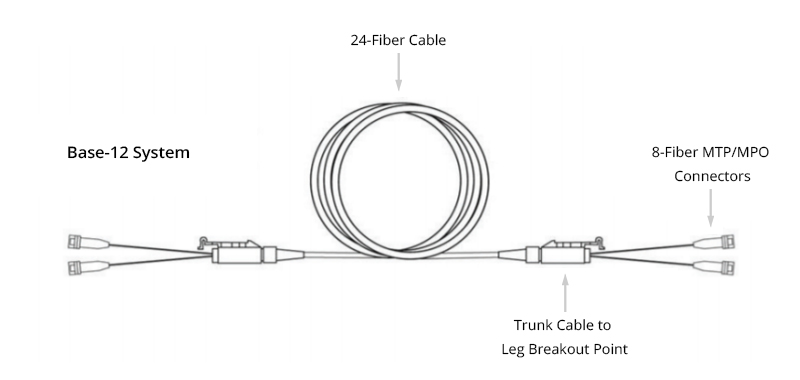

总之，选择Base-8还是Base-12 MTP/MPO布线系统，需根据光纤利用率、未来布线规划及实际应用场景综合考虑。Base-8系统在高密度、高速率环境下更具优势，而Base-12系统则在特定场景下仍有其适用性。通过合理规划，可有效提升数据中心布线的性能和效率。众所周知，传统的LC布线系统已经无法满足40G或100G数据中心高速率和高密度的需求。在这种情况下，诞生了两种新的连接方式——Base-8和Base-12 MTP/MPO布线系统。那么，什么是Base-8和Base-12 MTP/MPO布线系统呢？在MTP布线系统中，该如何选择呢？本文将为您一一解答。 注：MTP®是US Conec的注册商标。这是US Conec用来描述连接器的术语。American Conec MTP产品完全符合MPO标准。 因此，MTP连接器是MPO连接器的一种。 什么是Base-8 MTP/MPO布线系统？ Base-8 MTP/MPO光纤跳线是极性为B的固定的MTP主干跳线，它使用了基于8根光纤的MTP连接器来增加光纤链路，8芯连接能轻松实现主干网光纤的全部利用，也不会产生其他损耗。此外，其布线也更加简单、灵活。8芯，16芯和24芯的主干线缆都属于Base-8 MTP/MPO布线系统，但12芯的主干线缆不属于Base-8 MTP/MPO布线系统。Base-8 MTP/MPO布线系统如下图所示： Base-8 MTP/MPO布线系统可以轻松地用于2芯布线系统，因为数字8可以被数字2整除。例如，可以将基于8根光纤的MTP/MPO光纤跳线轻松转换为4个双工LC跳线。当然，您也可以使用 MTP-LC光纤配线盒 之类的其他解决方案来实现从Base-8 MTP/MPO布线系统向2芯布线系统的转换。 什么是Base-12 MTP/MPO布线系统？ Base-12 MTP/MPO光纤跳线是主干网中极性为A的非固定MTP线缆。它使用了基于12根光纤的MTP连接器来增量光纤链路。Base-12 MTP/MPO光纤布线系统的连接如下所示： 同样，1Base-12 MTP/MPO光纤跳线也可以轻松地用于2芯光纤布线系统，因为数字12也可以被数字2完全除尽.下图显示了使用MTP-LC分支模块从Base-12 MTP/MPO光纤布线系统到2芯光纤系统的转换。 Base-8和Base-12 MTP/MPO布线系统：该如何选择？ Base-12 MTP/MPO光纤布线系统已经为数据中心行服务了近20年。在这个过程中，Base-12 MTP/MPO光纤布线系统的部署呈增长趋势。 但是，随着交换机，服务器和存储器制造商在其设备中使用的光模块逐渐从10G变为40G和100G，甚至高达400G，因此，对Base-8 MTP/MPO光纤布线的连接需求变得越来越明显。下表说明了不同速率下的光纤跳线的差异：

光纤跳线	传输距离	40G	100G	400G
双工OM3/4光纤跳线	100-150 m	BiDi WDM (UNIV)	BiDi WDM	未定义
平行OM3/4光纤跳线	100-150 m	SR4/eSR4 4x10G	Gen1: SR10 10x10G; Gen2: SR4 4x25G	Gen1: SR16 16x25G; Gen2: SR8 8x50G; Gen3: SR4 4x100G
双工单模光纤跳线	2-10 km	LR4 (10 km); LRL4 (2 km)	LR4 (10 km); CWDM4 (2 km)	WDM(10 km); WDM (2 km)
平行单模光纤跳线	300-1,000 m	PLR4	PSM4	PSM4 4x100G (100G via WDM, symbol rate, encoding)

综上所述，我们可以从以下两个主要方面考虑来决定是选择Base-8或Base-12 MTP/MPO布线系统： 光纤利用率 在高密度网络布线中，Base-12 MTP/MPO光纤跳线更具优势，因为它具有更多的纤芯和更高的密度。但是，Base-8 MTP/MPO光纤跳线比Base-12 MTP/MPO光纤跳线具有更好的光纤利用率。尽管对于大多数数据中心运营商而言，Base-12 MTP/MPO线缆仍然是最常见的选择，因为现阶段暂时还没有能使用12根光纤的标准化光模块。很多光模块（例如SR4光模块）仅使用8根光纤的接口。Base-8 MTP/MPO线缆可以使客户将光纤直接连接到光模块，而不会浪费任何光纤。如果我们在光模块中使用仅需八根光纤的12芯连接器，则意味着有四根光纤未使用。您可以使用转换线缆将Base-12 MTP/MPO光纤跳线转换为Base-8 MTP/MPO光纤跳线（例如，将两个Base-12 MTP/MPO光纤跳线转换为三个Base-8 MTP/MPO光纤跳线）以充分利用光纤。但是，这会导致额外的插入损耗，从而降低光纤跳线的性能。 除此之外，当使用MTP到LC双工分支线缆来连接时，Base-8 MTP/MPO光纤跳线可以分为4个LC双工跳线，因为8可以被4整除。如果您使用Base-12 MTP到LC双工分支线缆，将获得6个LC双工跳线。但是这些线缆无法完全连接到具有16或32芯的跳线，因为6不能被16或32完全整除。 因为Base-8 MTP/MPO线缆的光纤利用率大于Base-12 MTP/MPO光纤跳线，所以Base-8 MTP/MPO光纤跳线是MTP高密度布线的是一个更好的选择。当然，如果您不介意浪费光纤，也可以选择Base-12 MTP/MPO光纤跳线。 未来布线系统 在规模较小的网络（例如10G布线系统）中，Base-8和Base-12 MTP/MPO光纤布线系统都可以无缝转换为2芯布线系统。但是，对于大型数据中心的布线中（例如40G，100G甚至400G布线系统），Base-8 MTP/MPO布线系统则能获得更广泛的市场认可，因为使用8芯光模块可以部署更多的40G和100G连接。使用400G QSFP-DD光模块和MTP-16中继线缆的400G直连方案也是如此。此外，由于一根Base-24 MTP/MPO线缆可以分为三个Base-12 MTP/MPO光纤跳线，所以Base-8 MTP/MPO光纤跳线可以与Base-24 MTP/MPO光纤跳线无缝地配合使用。如今，10G网络的部署仍可以采用Base-8 MTP/MPO光纤布线系统，因为在将网络升级到40G或100G时会更加的简单和具有经济效益。而Base-12 MTP/MPO光纤布线系统对于具有8根光纤的光模块来说并不是理想选择。 Base-8与Base-12 MTP/MPO光纤布线系统的常见问题解答 问：可以同时使用Base-8和Base-12 MTP/MPO光纤跳线吗？ 答：不可以，不能直接混合Base-8和Base-12 MTP/MPO光纤跳线的组件，或将Base-8 MTP/MPO光纤跳线插入具有12根光纤的光模块。因为Base-12 MTP/MPO光纤跳线通常在两端都具有未固定的MTP连接器，并且需要和已固定的12芯分支线缆模块一起使用，而Base-8 MTP/MPO光纤跳线的两端都具有固定的MTP连接器。 问：是否可以在同一数据中心中使用Base-8和Base-12 MTP/MPO光纤布线系统吗？ 答：可以在同一数据中心内部署Base-8和Base-12 MTP/MPO光纤布线系统吗，只要它们的连接是分开的即可。汇鑫科服隶属于北京通忆汇鑫科技有限公司， 成立于2007年，是一家互联网+、物联网、人工智能、大数据技术应用公司，专注于楼宇提供智能化产品与服务。致力服务写字楼内发展中的中小企业 ，2009年首创楼宇通信BOO模式，以驻地网运营模式为楼宇提供配套运营服务；汇鑫科服始终以客户管理效率为导向，一站式 ICT服务平台，提升写字楼办公场景的办公效率和体验；
