数据中心MTP/MPO布线系统解决方案

随着数据中心对高带宽需求的不断增长，高速率和高密度成为布线系统的必然趋势。MTP/MPO布线系统因其高效、快速的特点，已成为数据中心的首选解决方案。本文将探讨MTP布线系统的优势及其在现代数据中心中的应用。
首先，MTP布线系统的高密度特性显著提升了数据中心的布线效率。传统的LC布线系统在应对高传输速率和高密度需求时显得力不从心，而MTP布线系统通过预端接的MTP连接器，能够容纳多根光纤，最多可达72芯。这种设计不仅节省了空间，还大大提高了布线的灵活性。
其次，MTP布线系统的稳定性和耐久性是其另一大优势。MTP连接器的套圈设计有效降低了信号不稳定的可能性，延长了使用寿命。同时，MTP连接器符合电信级Telcordia标准，经过多年不同环境的应用验证，可靠性极高。
在部署效益方面，MTP布线系统同样表现出色。使用MTP连接器可以显著缩短光纤端接和检测的时间，特别是采用即插即用的预装线缆，整个安装过程更加便捷，后期的维护成本也大大降低。
此外，MTP布线系统为网络升级提供了便捷的路径。无论是40G、100G还是更高速率的网络升级，MTP布线系统都能轻松应对。通过灵活的连接方案，不同速率设备间的上行连接也能轻松实现，为数据中心的未来发展奠定了坚实基础。
MTP布线系统的结构化设计也为数据中心的管理带来了便利。通过分层结构的布线方案，可以有效减少线缆杂乱的问题，提升整体布线的整洁性和可管理性。当数据中心需要扩容时，结构化的MTP布线系统可以快速搭建长期解决方案，满足不断变化的业务需求。

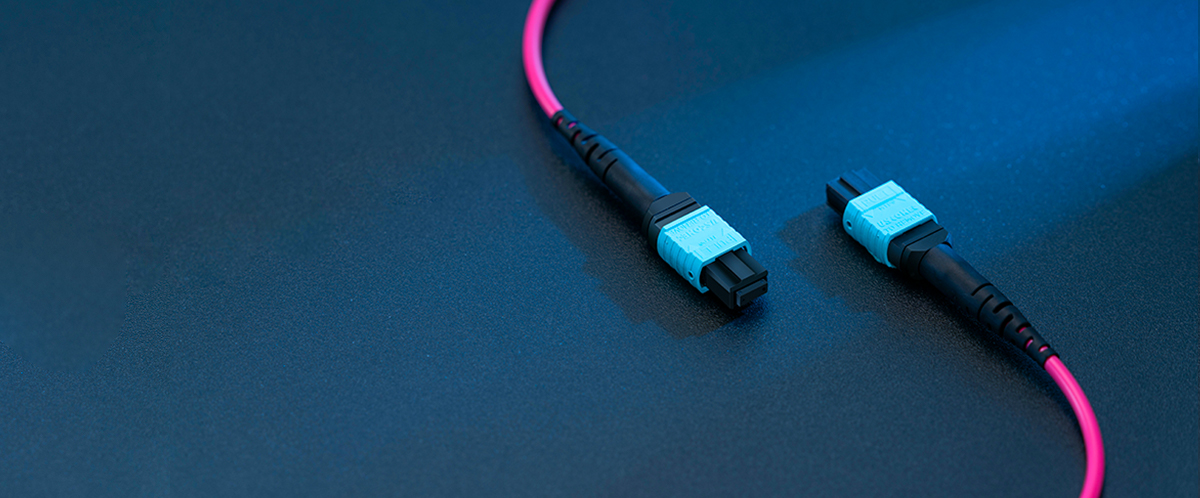

综上所述，MTP布线系统以其高密度、高稳定性、高效部署和灵活升级等优势，成为现代数据中心布线的理想选择。随着40G/100G/200G/400G网络的广泛应用，MTP布线系统无疑将为数据互联和高速迁移提供强有力的支持。随着数据中心高带宽需求的增长，高速率成为数据中心布线系统的趋势。采用MTP/MPO组件进行MTP/MPO（下文简称为MTP）布线实现快速高效的网络布线在如今已成为数据中心的常见解决方案。本文将阐述高密度MTP布线系统的必要性和其意义，并对MTP组件进行分别介绍。 MTP布线产生的背景 一般情况下，MicroCore光缆都需要有经验的技术人员对其两端进行端接。进阶版的MTP跳线采用预端接的方式，两端有MTP连接器，可容纳多根光纤。这些预端接MTP跳线目前最常见的是12芯和24芯，最多可满足72芯，分公头（有插针）和母头（无插针）两种。MTP技术的出现满足了大容量光纤系统的要求，是数据中心实现高密度高性能的理想选择。 MTP布线方案——数据中心布线趋势 传统的LC布线系统早已无法满足大型数据中心中高传输速率与高密度的要求，因此一些IT设计师转而选择MTP布线方案。这种布线方案不同于LC布线，能完美适应高速率、高密度与结构布线的要求，具体的优势有以下这些方面： 一、稳定、耐久 MTP连接器的套圈设计在一定程度上降低了信号不稳定的可能性，提高了耐久性。 二、高密度、可扩展 MTP连接器符合电信级Telcordia标准（即原Bellcore标准），十多年来应用于不同环境，破解了以小容量承载多光纤的难题。举例来说，1U机箱内采用LC双工连接可容纳144芯光纤，而MTP可容纳864根光纤，数字接近了前者的六倍。 三、省时省心、部署效益高 如果要端接并检测144条光纤，可能网络安装人员要花上一天时间，但通过使用带MTP连接器，带工具卡扣的12或24根光纤所用时间会大大缩短。如果采用即插即用的预装线缆，整个安装过程要更加省时省心，后期的维修保养费用也会更低。 四、为网络升级做准备 MTP布线可用于40G-40G、100G-100G、200G-200G、400G-400G的直连，也能用于升级与上行连接。运用MTP布线系统10G升级到40G/100G/120G已经是很常见的事，是一种将10G网络升级到更高速率以太网的经济可靠之选。同时，不同速率设备间的上行连接也可通过MTP布线系统来实现，如25G-100G、50G-200G/400G、100G-400G、200G-400G。 五、结构化机架布线 MTP结构化布线为网络提供了分层结构，将通过汇聚层提供多条连接方案，可减少线缆杂乱的问题。当数据中心未来有扩容的需要时，可通过安装结构化的MTP布线系统搭建长期方案，从而满足您的需求。 MTP跳线产品：多样需求、多种选择 MTP布线系列产品种类繁多，可满足不同应用需要，其中包括MTP跳线、MTP配线盒、MTP-LC分支线缆。 MTP主干跳线 MTP主干跳线 由一根光缆与两端的连接器组成，可以用来连接光模块形成一条完整的链路，通常可容纳8、12、16、24、32、48甚至72芯光纤，充分满足了高密度布线的要求。主要应用有两种：一是应用于光模块直连，如连接40GBASE-SR4/PLR4、100GBASE-SR4/SR10、 200GBASE-SR8和400GBASE-SR8，另一种情况是用于配线盒和面板来实现结构化布线，有助于在高密度环境中快速部署骨干网。 MTP分支跳线 MTP分支跳线 一端装有一个MTP连接头，可分支成为多个LC连接头，数量从4、6、8到12不等，连接器类型可为LC、SC、ST等，可将多芯跳线转接为单工或双工的连接器。MTP分支跳线有单模与多模之分，传输距离可从几米延伸到更长距离，是10G-40G、25G-100G、10G-120G网络转换的理想之选。 MTP转换跳线 MTP转换跳线 与MTP分支跳线一样采用扇出设计，但两端都接MTP连接器。两端连接器的纤芯数目和类型都不同，为24芯布线系统提供了多种连接可能，可实现24芯转2*12芯、24芯转3*8芯、3*8芯转2*12芯等多种应用。 MTP适配器与MTP适配器面板 MTP适配器 是MTP光纤跳线的补充产品，根据key键方向有两种：key up-key up和key up-key down。两种类型的适配器都适用于MTP跳线间或跳线与设备间连接，在主干布线与配线盒应用中十分常见。MTP适配器面板能容纳更多的适配器，是一种带有安全板的升级结构。通过预装适配器，适配器面板可以充当骨干网络与跳线的中间媒介，从而提供更稳定紧凑的网络解决方案。 MTP光纤配线盒 MTP光纤配线盒 为封闭的盒式结构，一般里面有12或24根光纤，前部有LC或其他类型的连接器，后部是MTP连接器，可以将主干线缆的光纤分成双工跳线。MTP配线盒与机架搭配，可快速部署高密度的数据中心基础设施，并能在管理时进行故障排除和重新配置。 MTP-LC机架式适配器面板 96芯预端接 MTP-LC机架式适配器面板 可安装在19英寸宽的配线架上，因此96芯光纤在无需额外设备的情况下就能直接在1U机架中部署。当需要部署10G-40G或25G-100G连接时，可以用MTP跳线从40G/100G交换机端口连接到面板的后部端口，然后再用双工LC跳线将10G/25G设备连接到面板的前端口即可。这种MTP-LC机架式适配器面板后部有可灵活拆卸的线缆管理面板，大大简化了主干线缆管理，有利于提升安装效率，优化线缆布局。 总结 显然，随着40G/100G/200G/400G数据中心网络的部署，高速率与高密度已成趋势，传统的LC布线已经无法满足需求。但MTP布线方案则迎合了这一趋势，以其省时、省空间、省成本的优势，以及优越的稳定性与高密度的特性，为搭建高性能数据中心网络铺平了道路。毫无疑问，MTP布线方案与MTP布线组件是数据互联与高速迁移的最佳选择。汇鑫科服隶属于北京通忆汇鑫科技有限公司， 成立于2007年，是一家互联网+、物联网、人工智能、大数据技术应用公司，专注于楼宇提供智能化产品与服务。致力服务写字楼内发展中的中小企业 ，2009年首创楼宇通信BOO模式，以驻地网运营模式为楼宇提供配套运营服务；汇鑫科服始终以客户管理效率为导向，一站式 ICT服务平台，提升写字楼办公场景的办公效率和体验；
