MTP/MPO转换光纤跳线具有与MTP/MPO分支光纤跳线相似的扇出型结构，但光纤数量和类型有所不同。其两端均为MTP/MPO连接器，适用于高密度布线，如10G-40G/40G-40G/40G-100G/40G-120G网络连接，有效避免了光纤浪费，提升了现有Base-12和Base-24 MTP/MPO结构化布线的空间利用率和灵活性。
目前，MTP/MPO转换光纤跳线主要有三种类型：1x2、1x3和2x3 MTP/MPO转换光纤跳线，适用于不同的应用环境。
1x2 MTP/MPO转换光纤跳线一端为24芯MTP/MPO连接器，另一端为两个12芯MTP/MPO连接器。它可将Base-24 MTP/MPO链路集成到现有Base-12 MTP主干链路中，通过两根12芯光纤传输信号，实现Base-24的100G通信，提升传统基础架构价值。
1x3 MTP/MPO转换光纤跳线一端为24芯MTP/MPO连接器，另一端为三个8芯MTP/MPO连接器。这种结构可将Base-24架构的主干链路转换为三条Base-8架构的分支链路，适用于40G-120G网络部署。在连接40G时，可为三个QSFP+光模块提供通信链路，充分利用24根光纤。此外，它还可将120G CXP光模块信号分为三条40G QSFP+光信号，实现120G-40G网络连接。
2x3 MTP/MPO转换光纤跳线一端为两个12芯MTP/MPO连接器，另一端为三个8芯MTP/MPO连接器。它可将两个12芯链路转换为三个8芯链路，使所有光纤得到充分利用，适用于10G-40G和40G-40G网络连接。在10G-40G网络中，通过连接交换机和光纤配线盒，将三个40G信号转换为十二个10G信号；在40G-40G网络中，通过连接交换机和光纤适配器面板，实现Base-8 MTP/MPO链路在现有Base-12 MTP/MPO布线上的传输。
总之，MTP/MPO转换光纤跳线为高密度布线系统提供了更多灵活性，增加了Base-8、Base-12和Base-24架构的网络容量，为40G/100G/120G网络连接提供了经济高效的解决方案。用户可根据实际需求和未来网络升级计划，选择合适的MTP/MPO转换光纤跳线，优化网络布线。Base-12 MTP/MPO光纤跳线因能提高空间利用率和简化网络部署被广泛应用于数据中心的40G/100G高密度布线中，但事实上Base-12 MTP/MPO布线方案只使用了十二根光纤中八根光纤进行数据传输，相对来说比较浪费光纤资源，因此40G/100G骨干网正逐渐向更具有成本效益的Base-8 MTP/MPO结构化布线进行过渡。为了便于过渡，MTP/MPO转换光纤跳线应运而生，该类光纤跳线可将先前设计的Base-12 MTP/MPO架构转换为当前流行的Base-8或Base-24 MTP/MPO架构。 MTP/MPO转换光纤跳线是什么？ MTP/MPO转换光纤跳线 拥有与MTP/MPO分支光纤跳线一样的扇出型结构，但光纤数量和类型不相同。MTP/MPO转换光纤跳线的两端均为MTP/MPO连接器，适用于高密度布线，如10G-40G/40G-40G/40G-100G/40G-120G网络连接，可有效避免光纤浪费，大大增加现有Base-12和Base-24 MTP/MPO结构化布线的空间利用率和灵活性。
MTP/MPO转换光纤跳线的应用
目前，MTP/MPO转换光纤跳线拥有三种不同类型：1x2 MTP/MPO转换光纤跳线、1x3 MTP/MPO转换光纤跳线以及2x3 MTP/MPO转换光纤跳线，适用于不同的应用环境。
1x2 MTP/MPO转换光纤跳线
1x2 MTP/MPO转换光纤跳线

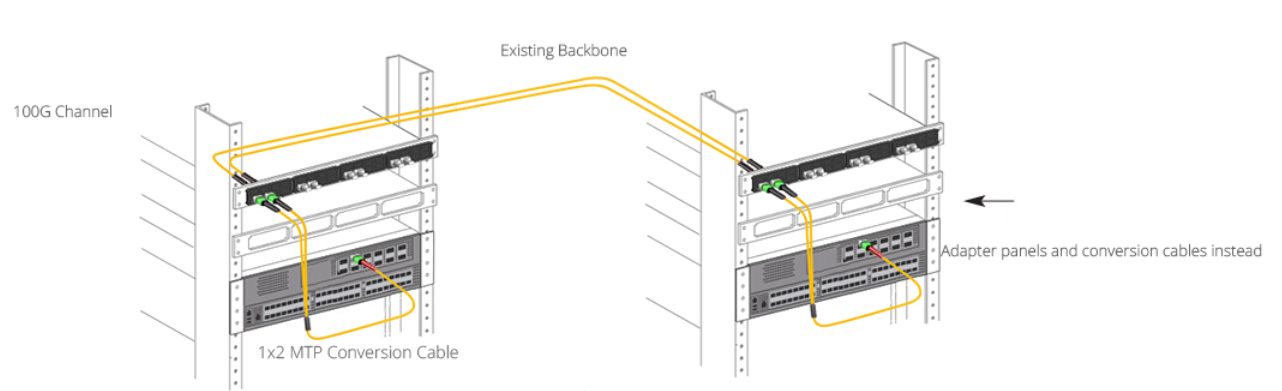

的一端是1个24芯MTP/MPO连接器，另一端是2个12芯MTP/MPO连接器。可将Base-24 MTP/MPO链路集成到现有的Base-12 MTP主干链路中进行信号传输，其中，光信号将会通过MTP/MPO转换跳线中的2根12芯光纤传输到预先安装的MTP/MPO系统中。如下图，Base-12架构通过1x2 MTP/MPO转换光纤跳线实现了Base-24 的100G通信，提升了传统基础架构的价值。
1x3 MTP/MPO转换光纤跳线
1x3 MTP/MPO转换光纤跳线

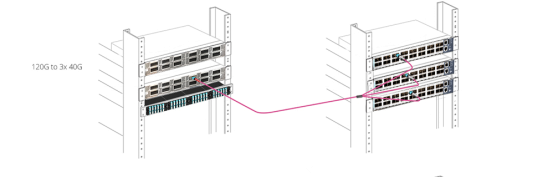

的一端是1个24芯MTP/MPO连接器，另一端是3个8芯MTP/MPO连接器，该结构的MTP/MPO转换光纤跳线可将基于Base-24架构的主干链路转为三条基于Base-8架构的分支链路，可用于40G-120G网络部署。在连接40G时，1x3 MTP/MPO转换光纤跳线可为3个QSFP+光模块提供通信链路，其中跳线的24根光纤能得到充分利用。因此，在现有的Base-24架构中1x3 MTP/MPO转换光纤跳线可帮助其实现40G链路传输。也就是说，1x3 MTP/MPO转换光纤跳线也可将120G CXP光模块的信号分为三条40G QSFP+光信号进行传输，从而实现120G-40G的网络连接。
2x3 MTP/MPO转换光纤跳线
2x3 MTP/MPO转换光纤跳线的一端是2个12芯MTP/MPO连接器，另一端是3个8芯MTP/MPO光纤跳线，它可将2个12芯链路转换为3个8芯链路，使所有光纤都能得到充分利用。该结构的MTP/MPO转换光纤跳线可用于10G-40G和40G-40G网络连接。
在10G-40G网络连接中，将2x3 MTP/MPO转换光纤跳线带有3个8芯MTP/MPO连接器的一端插入到交换机上的3个
40G QSFP+光模块
中，带有2个12芯MTP/MPO连接器的一端连接到
24芯2xMTP-12xLC光纤配线盒
上，从而将三个40G信号转换为12个10G信号，实现10G和40G的连接。
在40G-40G网络连接中，将2x3 MTP/MPO转换光纤跳线带有3个8芯MTP/MPO连接器的一端插入到交换机上的3个
40G QSFP+光模块
中，带有2个12芯MTP/MPO连接器的一端连接到
12xMTP光纤适配器面板
上。这样一来Base-8 MTP/MPO链路可在现有的Base-12 MTP/MPO布线上进行传输，其中光纤资源也得到了充分利用。
总结
MTP/MPO转换光纤跳线旨在提供更为灵活的高密度布线系统，大大增加了Base-8、Base-12和Base-24架构的网络容量，为40G/100G/120G网络连接提供了更为经济高效的解决方案。与此同时，上述提及的三种MTP/MPO转换光纤跳线适用于不同的网络环境，您可根据当前的实际需求和未来的网络升级计划选择合适的解决方案。汇鑫科服隶属于北京通忆汇鑫科技有限公司， 成立于2007年，是一家互联网+、物联网、人工智能、大数据技术应用公司，专注于楼宇提供智能化产品与服务。致力服务写字楼内发展中的中小企业 ，2009年首创楼宇通信BOO模式，以驻地网运营模式为楼宇提供配套运营服务；汇鑫科服始终以客户管理效率为导向，一站式 ICT服务平台，提升写字楼办公场景的办公效率和体验；
