vlan数据传输中Trunk配置详解

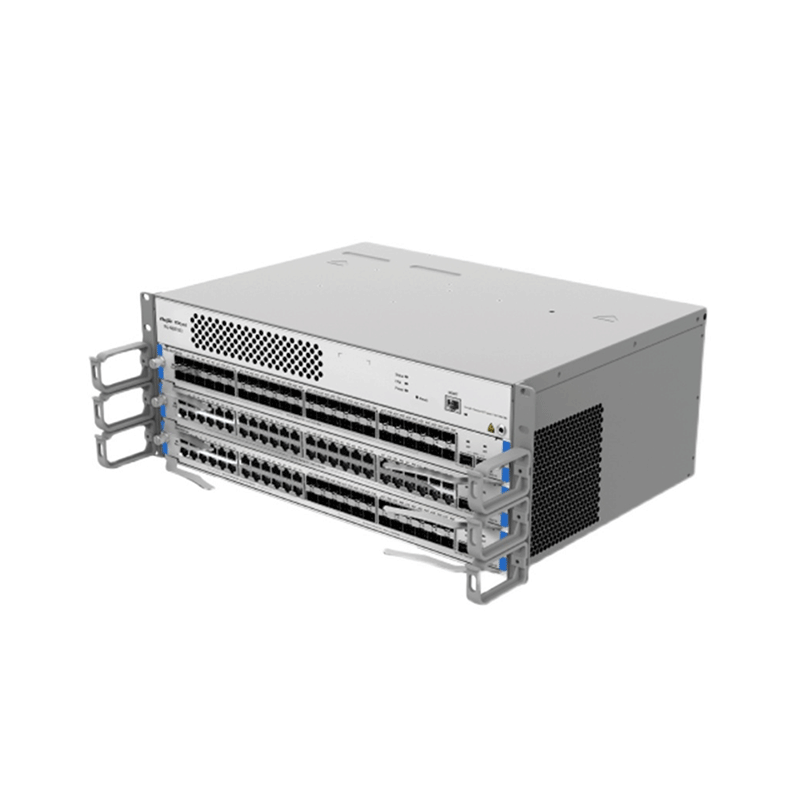

交换机作为网络架构的核心设备，承担着连接不同终端和网络设备的重要任务。在实现不同VLAN间数据传输时，端口类型的配置至关重要。通常，交换机的端口可以分为Access、Trunk和Hybrid三种类型，每种类型的端口在处理VLAN数据传输时都有其特定的规则和功能。
首先，Access端口主要用于连接终端设备，如电脑、打印机等。当数据从Access端口接收时，如果没有VLAN标记，则交换机自动为数据添加该端口的VLAN ID。如果数据已经带有VLAN标记，不论是否与该端口的VLAN ID一致，通常情况下数据会被丢弃。在数据发送时，只有当数据帧中的VLAN标记与该端口的NATive VLAN一致时，才会去掉VLAN标记后发送出去。这是因为终端设备如电脑通常无法识别VLAN标记，因此需要去掉VLAN标记才能正常通信。
其次，Trunk端口则用于交换机之间的连接，能够传输多个VLAN的数据。当数据从Trunk端口接收时，如果数据没有VLAN标记，则交换机将其标记为该端口的Native VLAN。如果数据中带有VLAN标记，并且被允许转发，则数据可以正常进入。在数据发送时，如果数据包中带的VLAN标记与Trunk端口的Native VLAN一致，则去掉VLAN标记后发送；如果不一致，但是仍然允许转发，则直接转发；否则数据会被丢弃。
Hybrid端口结合了Access和Trunk端口的特点，既可以接收带有VLAN标记的数据，也可以发送带有或没有VLAN标记的数据。在数据接收时，如果数据没有VLAN标记，则交换机自动为其添加Native VLAN标记。如果数据已经带有VLAN标记，并且允许转发，则数据会被正常转发；否则数据会被丢弃。在数据发送时，需要根据配置判断是否需要添加VLAN标记。如果不需要，则与Access端口发送数据的方式相同；如果需要，则根据数据包的VLAN信息与Native VLAN是否一致来决定是去掉VLAN标记后发送，还是原样转发。
在配置交换机端口时，需要注意不同厂商和设备可能对VLAN的处理有所不同。例如，某些品牌或版本可能在Access端口上对带有VLAN标记的数据采取接收处理，这与标准规则存在差异。因此，在实际操作中，需要根据具体的设备型号和版本进行相应的配置。
此外，为了确保网络的安全性和稳定性，还可以使用DTP（Dynamic Trunking Protocol）技术。DTP是一种Cisco的私有协议，用于在交换机端口之间动态协商是否使用Trunk模式。使用DTP技术可以自动检测并配置端口的模式，减少了手动配置的工作量，同时也减少了因配置错误导致的问题。
总结来说，理解并正确配置交换机端口类型对于实现高效的网络传输至关重要。通过合理配置Access、Trunk和Hybrid端口，可以有效管理VLAN数据，确保网络的稳定和安全。同时，了解不同品牌和设备对VLAN的处理差异，以及利用DTP技术来自动配置端口模式，都是提高网络管理效率的重要手段。

为实现交换机与交换机之间的vlan数据传输，交换机端口划分为三种端口类型access、trunk、hybrid

端口类型-access

一 access口

1.1端口接收数据时(即数据进入交换机)

(1)如果数据没有VLAN标记,打上该access端口的VLAN id后继续转发

(2)如果数据中带有VLAN标记,不管是否与该access端口的VLAN一致,均默认丢弃（不同品牌、同品牌不同版本可能存在差异，如果与access端口vlan一致，有可能接收）

1.2端口发送数据(即数据流出交换机)

当数据帧中的VLAN标记和该端口的native VLAN 一致时才将数据帧中的VLAN标记去掉后再直接发送.

(因为access端口发送的数据帧一般是到终端pc，pc的网卡是不能识别VLAN标记的，还有就是发送到另一个相同VLAN中的access口，access端口默认是不接收带有VLAN标记的数据帧，所以access端口发送的数据帧都是不带VLAN标记的)

端口类型-trunk

二 trunk口

2.1端口接收数据（即数据进入交换机）

（1）如果数据没有VLAN标记，打上该端口的native VLAN 标签，进入该端口

（2）如果数据中带有VLAN标记，允许转发则进入，否则丢弃

2.2端口发送数据（即数据流出交换机）

数据包中带的VLAN标记与trunk口的native VLAN一致，则去掉VLAN 标记信息后发送。如果不一致但是允许转发则直接转发，否则丢弃。

端口类型-hybrid

3.1端口接收数据

(1)如果数据没有vlan标记，打上该端口的native vlan标签，进行转发。

(2)如果数据中携带vlan标记，判断是否允许转发，允许就不修改vlan标记，进行转发，否则丢弃。

3.2端口发送数据。

看此vlan的数据在配置时是需要打标签还是不需要打标签

（1）如果不需要打标签，发送方式同access口，去掉vlan标签进行转发。

（2）如果需要打标签，如果vlan信息和native vlan一致则去掉vlan标签，进行抓发，如果vlan信息和native vlan不一致，则原样转发。

DTP技术
