首先，基础配置命令是每个网工必须掌握的。例如，创建VLAN的命令序列包括进入系统视图、创建VLAN、将端口加入到VLAN中等。这些命令不仅用于初始化交换机，还在日常维护中频繁使用。此外，配置ip地址、默认网关、保存设置等命令也是必不可少的。
在掌握了基础配置后，巡检命令的使用同样重要。通过display系列命令，可以查看交换机的版本信息、硬件状态、接口状态、路由信息等。这些信息有助于及时发现和解决网络问题，确保网络的稳定运行。例如，`display cpu-usage`可以查看CPU的实时占用率，`display memory`则用于查看内存使用情况。
华为交换机的命名规则也是一项重要的知识点。不同的系列和型号有着各自的命名规则，通过这些规则可以快速了解交换机的特性。例如，S2700系列中的“TP”表示上行端口为支持光口和电口的Combo口，“PWR”表示支持POE供电。了解这些命名规则，有助于在选择和使用交换机时做出更明智的决策。
最后，接口报错指南对于故障排除非常有用。当配置IP地址不成功时，可以通过错误提示信息来判断问题所在。例如，“Error: The specified IP address is invalid.”表示IP地址或子网掩码错误，而“Error: The specified address conflicts with another address.”则表明IP地址冲突。熟悉这些错误提示及其解决方法，可以大大提高故障排除的效率。
总的来说，掌握华为交换机的配置命令、巡检命令、命名规则和接口报错指南，对于网络工程师来说至关重要。这不仅有助于日常的网络管理和维护，还能在遇到问题时快速定位和解决，确保网络的稳定运行。希望本文的内容能对广大网工同行们有所帮助，让大家在工作中更加得心应手。
今天整理的是华为系列设备的配置命令、巡检命令、命名规则、排错命令等内容。
如果觉得有用的话，可以多多转发到你的网工群，分享给更多的网工同行们受益。
01
华为交换机基础配置命令

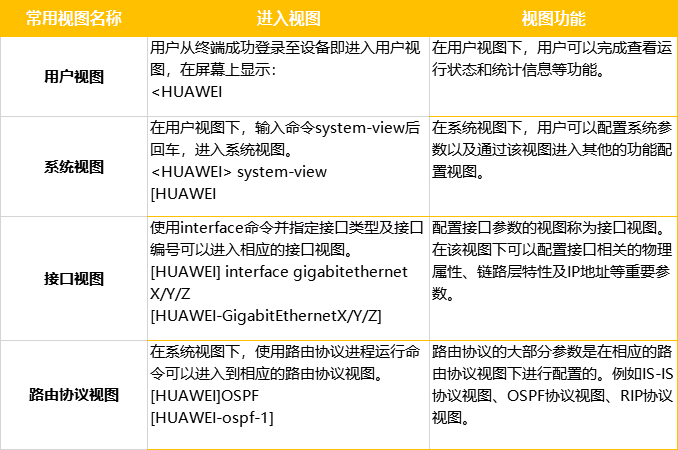

01 常用命令视图
02 创建VLAN
[Huawei]vlan 100 //创建vlan 100。
[Huawei-vlan100]quit //退回系统视图。
03 将端口加入到vlan中
[Huawei] interface GigabitEthernet2/0/1 //(10G光口)
[Huawei- GigabitEthernet2/0/1] port link-type Access //定义端口传输模式
[Huawei- GigabitEthernet2/0/1] port default vlan 100 //将端口加入vlan100
[Huawei- GigabitEthernet2/0/1] quit //回到接口视图
[Huawei] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口接口视图中。0代表1号口
[Huawei- GigabitEthernet1/0/0] port link-type access //定义端口传输模式
[Huawei- GigabitEthernet2/0/1] port default vlan 10 //将这个端口加入到vlan10中
[Huawei- GigabitEthernet2/0/1] quit
04 将多个端口加入到VLAN中
[Huawei]vlan 10
[Huawei-vlan10]port GigabitEthernet 1/0/0 to 1/0/29 //将0到29号口加入到vlan10中
[Huawei-vlan10]quit
05 交换机配置IP地址
[Huawei] interface Vlanif100 // 进入vlan100接口视图与vlan 100命令进入的地方不同
[Huawei-Vlanif100] ip address 192.168.1.1 255.255.255.0 // 定义vlan100管理IP三层 交换网关路由
[Huawei-Vlanif100] quit //返回视图
06 配置默认网关
[Huawei]ip route-static 0.0.0.0 0.0.0.0 192.168.1.254 //配置默认网关。
07 交换机保存设置和重置命令
08 交换机常用的显示命令
用户视图模式下：
02
华为/H3C交换机常用巡检命令
system-view 进入系统视图
user-interface vty 0 4 vty就是用Telnet/ssh远程进入交换机的界面(虚拟界面)
screen-length 0 指定要在屏幕上显示行数，0默认是没有分页（全部显示）
01 硬件状态、IOS版本信息检查
display clock 系统时间
display version 查看版本信息，最近一次重新启动的时间
display enviroment 设备温度
display device 单板运行状态
display device manuinfor 查看设备序列号
display power 查看电源状况
display fan 查看风扇状况
display cpu-usage 查看cpu最近5S、1m、5m占用率
display cpu history 查看cpu使用记录
display cpu-usage task 查看CPU利用率
display memory 查看内存大小和占用率
display logbuffer 日志缓冲区
dir flash: 查看flash
dis boot-loader 显示软件映像文件
display arp 查看arp表(目的IP与目的MAC的映射关系)
display mac-address 查看MAC地址表（二层转发通过MAC地址表）
display ntp status ntp状态信息
reset counters interface 清除接口统计信息，方便下次巡检查看接口错误包是否增加
display elabel 路由器设备命令—查看电子标签信息（华为）改用display device manuinfo
display ndp 路由器设备命令—华三V5版本支持，现在改用display lldp neighbor-information
display diagnostic-information 故障信息收集
02 系统运行配置状态检查
display interface 接口流量、链路状态
dis current-configuration inter 地址分配
dis current-configuration |include OSPF 路由扩散
display ip routing-table 路由信息
display ip interface 显示 vlan 端口统计数据
display saved-configuration 保存配置文件
display logbuffer 日志信息
display port Trunk 查看参与 trunk 的端口
03 STP 信息检查
display stp root 查看 stp 根情况
display stp brief 查看 stp 简单信息
display stp abnormal-port 查看是否有非正常端口
display stp region-configuration 生成树区域配置
display lldp neighbor-information 查看链路层邻居发现协议（邻居信息）
display tcp status 路由器设备命令—tcp统计数据
display tcp statistics 交换机设备命令—tcp统计数据
04 vrrp 和端口聚合检查
display VRRP 查看虚拟路由冗余协议
display vrrp statistics 查看主备用状态
display link-aggregation summary 查看链路聚合组的情况
03
华为交换机接口报错指南
接口下配置IP地址不成功
（1）故障分析
接口下配置IP地址过程中出现错误，导致IP地址配置不成功。
（2）操作步骤
根据下表检查错误提示信息，并对照采取故障排除方法。
错误提示信息一：Error: The specified IP address is invalid.
错误提示信息解释：无效的IP地址，IP地址或子网掩码错误。
故障排除方法：请检查后重新配置，IP地址是否属于常用的A、B、C三类IP地址中的一种，子网掩码是否正确。
错误提示信息二：Error: The specified address conflicts with another address.
错误提示信息解释：IP地址冲突，本设备的其他接口已使用了相同网段的IP地址。
故障排除方法：请使用其他网段IP地址进行配置。
错误提示信息三：Error: The specified primary address does not exist.
错误提示信息解释：删除的主地址不存在。
说明： 一个接口只能有一个主IP地址，当配置主IP地址时，如果接口上已经有主IP地址，则原主IP地址被删除，新配置的地址成为主IP地址。
错误提示信息解释：无需执行删除操作。
错误提示信息四：Error: Please configure the primary address in the interface view first.
错误提示信息解释：设备没有配置主IP，所以无法配置从IP。
故障排除方法：先给设备配置主IP地址。
错误提示信息五：Error: The number of addresses of the specified interface reached the upper limit (15).
错误提示信息解释：在接口上配置的从IP地址超过最大数目，无法继续配置从IP地址。
说明： 默认情况下，每个接口下最多可以配置15个IP地址。
错误提示信息六：Error: Please delete the sub address in the interface view first.
错误提示信息解释：无法删除主IP地址。
故障排除方法：请先删除接口下所有的从IP地址，再删除主IP地址。
错误提示信息七：Error: The specified address cannot be deleted because it is not the primary address of this interface.
错误提示信息解释：无法删除从IP地址，无法使用删除主IP地址的命令删除从IP地址。
故障排除方法：请执行删除从IP地址的命令undo ip address ip-address { mask | mask-length } sub。
错误提示信息八：Error: The specified sub address does not exist.
错误提示信息解释：删除的从IP地址不存在。
故障排除方法：无需执行删除操作。
错误提示信息九：Error: The address already exists.
错误提示信息解释：接口下已经有相同的IP地址了，应该配置其他的IP地址。
故障排除方法：请使用其他的IP地址进行配置。
错误提示信息十：Error: The VLAN has a L3 interface. Please delete it first.
错误提示信息解释：undo vlan的时候要先undo vlanif
故障排除方法：undo vlanif 10
04
华为交换机命名规则
LI(Lite software Image)，表示设备为弱特性版本。
SI (Standard software Image)，表示设备为标准版本，包含基础特性。
EI(Enhanced software Image)，表示设备为增强版本，包含某些高级特性。
HI(Hyper software Image)，表示设备为高级版本，包含某些更高级特性。
C：模块式
F：全光口
R：冗余（SOHO级别产品中后缀R代表机架式交换机）
Z：表示没有上行接口；（新产品不允许此位）
G：表示上行GBIC接口；
P：表示上行SFP模块；
T：表示上行RJ45接口；
V：表示上行VDSL接口；
W：表示上行可配置WAN接口；
C：表示上行接口可选配；
M：支持MCE功能；
S：表示上行接口为单模光口；
HI：旗舰型
EI：增强型
SI：标准型
TP：支持Combo端口；
x：上行口为固定万兆
G：千兆网络接口；
PWR：远程供电
DC：直流供电
AC：交流供电
V：VLAN划分（SOHO产品）
E：增强型（SOHO产品），E前缀表示教育网专供交换机
H：增强型（SOHO）
F，表示下行接口为模板，可插光接口板或电接口板。
当同时存在时，表示上行接口为多种接口类型复合。
举个例子：S2700-26TP-PWR-EI交换机
S2700：是S2700系列企业交换机，代表品牌型号；
26TP：支持26个Combo端口；
PWR：代表此款交换机支持远程供电；
EI：表示此交换机为增强型
01 1S1700系列命名规则中各部分的含义
| 标号 | 含义 |
| S1700-8-AC | |
| S | 表示设备为交换机。 |
| 17 | 表示产品系列，17表示系列号，00表示子系列号。 |
| 8 | 表示最大可用端口数，S1700系列交换机支持的最大端口数量不同，目前分别为8、24、28、52口。 |
| AC | 表示供电方式，目前S1700系列仅支持交流供电方式（AC）。 |
| S1700-28GFR-4P-AC/S1700-52FR-2T2P-AC | |
| S | 表示设备为交换机。 |
| 17 | 表示产品系列，17表示系列号，00表示子系列号。 |
| 28 | 表示最大可用端口数，S1700系列交换机支持的最大端口数量不同，目前分别为8、24、28、52口。 |
| G | 表示下行端口类型，G为千兆端口。如果无此部分则表示下行端口为百兆端口。 |
| F | 表示设备的网管类型，F代表全网管类型，W代表Web网管型。无此部分表示该机型为非网管机型。 |
| R | 表示设备的安装结构，R表示为机架型结构。无此部分表示该机型为桌面结构。 |
| 4 | 表示上行端口数 |
| P | 表示对应的上行端口类型，其中T表示又绞线以太网电口，P表示SFP模块光口，TP表示光口和电口的Combo端口，无此部分表示该机型无上行端口。 |
| AC | 表示供电方式，目前S1700系列仅支持交流供电方式（AC）。 |
02 S2700系列命名规则中各部分的含义
| 标号 | 含义 |
| S2700-26TP-PWR-EI/S2700-52P-SI-AC/S2700-52P-EI-AC/S2700-9TP-SI | |
| S | 表示设备为交换机。 |
| 27 | 表示产品系列，27表示系列号，00表示子系列号。 |
| 26/52/9 | 表示最大可用端口数，S2700系列交换机支持的最大端口数量不同，目前分别为9、18、26、52口。 |
| TP/P | 表示上行端口类型，TP表示上行端口为支持光口和电口的Combo口，P表示上行端口为光口。 |
| PWR | 表示设备支持PoE供电，无此部分表示该机型不支持PoE供电。 |
| EI/SI | 表示设备软件版本类型，其中EI表示设备为增强版本，包含某些高级特性；SI表示设备为基本版本，包含基础特性。 |
| AC/DC | 表示供电方式，AC表示交流供电，DC表示设备为直流供电。 |
03 S3700系列命名规则中各部分的含义
| 标号 | 含义 |
| S3700-28TP-PWR-EI/S3700-52P-EI-24S-DC/S3700-28TP-EI-MC-AC/S3700-28TP-SI-AC | |
| S | 表示设备为交换机。 |
| 37 | 表示产品系列，37表示系列号，00表示子系列号。 |
| 28/52 | 表示最大可用端口数，S3700系列交换机支持的最大端口数量不同，目前分别为28、52口。 |
| TP/P | 表示上行端口类型，TP表示上行端口为支持光口和电口的Combo口，P表示上行端口为光口。 |
| PWR | 表示设备支持PoE供电，无此部分表示该机型不支持PoE供电。 |
| EI/SI | 表示设备软件版本类型，其中HI表示设备是高级版本，包含高性能OAM，内置RTC时钟等特性；EI表示设备为增强版本，包含某些高级特性；SI表示设备为基本版本，包含基础特性。 |
| 24S | 表示下行端口类型，24S表示24个下行接口为光口。无此部分表示该机型中所有的下行接口均为电口。 |
| AC/DC | 表示供电方式，AC表示交流供电，DC表示设备为直流供电。 |
| MC | 表示设备具有监控口，无此部分表示该机型无监控口。 |
04 S5700系列命名规则中各部分的含义
| 标号 | 含义 |
| S5700-28C-EI/S5700S-52P-LI-AC/S5700-48TP-PWR-SI/S5700-28C-EI-24S/S5700-28C-HI | |
| S | 表示设备为交换机。 |
| 57 | 表示产品系列，57表示系列号，00表示子系列号。 |
| S | S5700S中的第2个S表示该机型为商业型号 |
| 24/28/48/52 | 表示最大可用端口数，S5700系列交换机支持的最大端口数量不同，目前分别为24、28、48、52口。 |
| C/TP/P | 表示上行端口类型，其中C表示设备支持插卡，上行端口为2，4，或8；TP表示上行端口为支持光口和电口的Combo口，P表示上行端口为光口。 |
| PWR | 表示设备支持PoE供电，无此部分表示该机型不支持PoE供电。 |
| EI/SI/HI/LI | 表示设备软件版本类型，其中HI表示设备是高级版本，包含高性能OAM，内置RTC时钟等特性；EI表示设备为增强版本，包含某些高级特性；SI表示设备为基本版本，包含基础特性；LI表示简化版本。 |
| 24S | 表示下行端口类型，24S表示24个下行接口为光口。无此部分表示该机型中所有的下行接口均为电口。 |
| AC/DC | 表示供电方式，AC表示交流供电，DC表示设备为直流供电。 |
05 S7700、S9300、S9700系列命名规则各部分含义
| 标号 | 含义 |
| S7706 | |
| S | 表示设备为交换机。 |
| 77 | 表示产品系列，77表示系列号，00表示子系列号。 |
| 06 | 表示提供的业务板槽位数，目前分别为3、6、12个。 |
| 注：S7700、S9300、S9700都是机箱式结构的交换机，属于高端系列。它们主要用于城域网中的业务接入、汇聚和传输层。机箱式结构可以十分方便的通过插卡进行端口或功能上的扩展，它们的命名规划也主要是根据所配置的插槽数来区分的。 | |
