首先，进行情景模拟与配置准备。设定虹科增强型以太网交换机（EES）的IP为10.0.0.200，Host网口IP为10.0.0.2，A口IP为192.168.20.20。内置收发情况为1与A互相收发，目标是实现VLAN识别。转换器一侧的电脑IP设为192.168.26.26。
模拟结构如下：A/B两台主机互相ping通，两台电脑互发数据并监控对应的VLAN ID。完成网口配置后，进入交换机内部配置。无需开启“PORT SEGMENTATION”选项，直接在“VLAN CONFIGURATION”中进行设置。
### VLAN配置步骤
1. **设置A与1port交互规则——采用Double Tagging** - **默认ID设定**：Aport默认ID为A，1port默认ID为11。 - **入口规则**：选择“allow membership”，将对方ID写入双方的membership list。 - **出口规则**：根据具体情况选择。
2. **出口规则设定** - **Tag Normalized规则**：当两个ports接收到带有VLAN Tag的报文时，选用此规则。 - **Tag as Received规则**：当两个ports互相Ping通对方IP时，选用此规则。
### 镜像端口设定
如需对Bport进行端口镜像，设定Bport默认ID为B，入口规则为“allow all”，出口规则为“Tag Normalized”。这样可以在不影响原始网络的情况下，进行报文流量监控。
### 实践中的应用
通过上述配置，我们可以清晰地理解VLAN在车载以太网中的应用。VLAN技术不仅提升了网络安全性，还优化了数据传输效率。例如，在车载系统中，可以通过VLAN将娱乐系统与驾驶控制系统隔离开，确保数据传输的稳定性和安全性。
### 常见问题与解决方案
在配置过程中，若遇到ping不通的情况，建议检查以下几点： - 确认各端口的ip地址配置无误。 - 检查VLAN ID是否正确设置。 - 确保交换机与各设备的连接正常。
### 结语
掌握VLAN的配置与应用，将大大提升车载以太网的性能与管理效率。如果您在实际操作中遇到任何问题，或希望获取更多技术支持，欢迎联系虹科工作人员。虹科致力于为您提供专业的技术支持与服务。
更多车载以太网产品资讯，请访问：[虹科官网](HTTPS://www.intelnect.com/ees/)。如需咨询，请联系虹科工程师：[在线咨询](HTTPs://tl-tx.dustess.com/OHRgtontq3) 或拨打TEL：13600024397。
通过虹科的详细指导，相信您能轻松掌握车载以太网中的VLAN配置，提升工作效率。
还在为车载以太网的复杂性感到困惑吗？是否对交换机的工作原理一头雾水？VLAN的概念让您感到难以把握？别担心，虹科来帮忙！我们通过一个简单的案例——仅用一台转换器和车载以太网交换机，带您轻松掌握VLAN的识别与转发思路！
情景模拟与配置准备
- 虹科增强型以太网交换机 (EES)的IP设定为：10.0.0.200
- Host配置网口IP：10.0.0.2
- A口IP：192.168.20.20
- 内置收发情况：1与A互相收发，想要进行VLAN识别
- 虹科转换器一侧的电脑IP：192.168.26.26

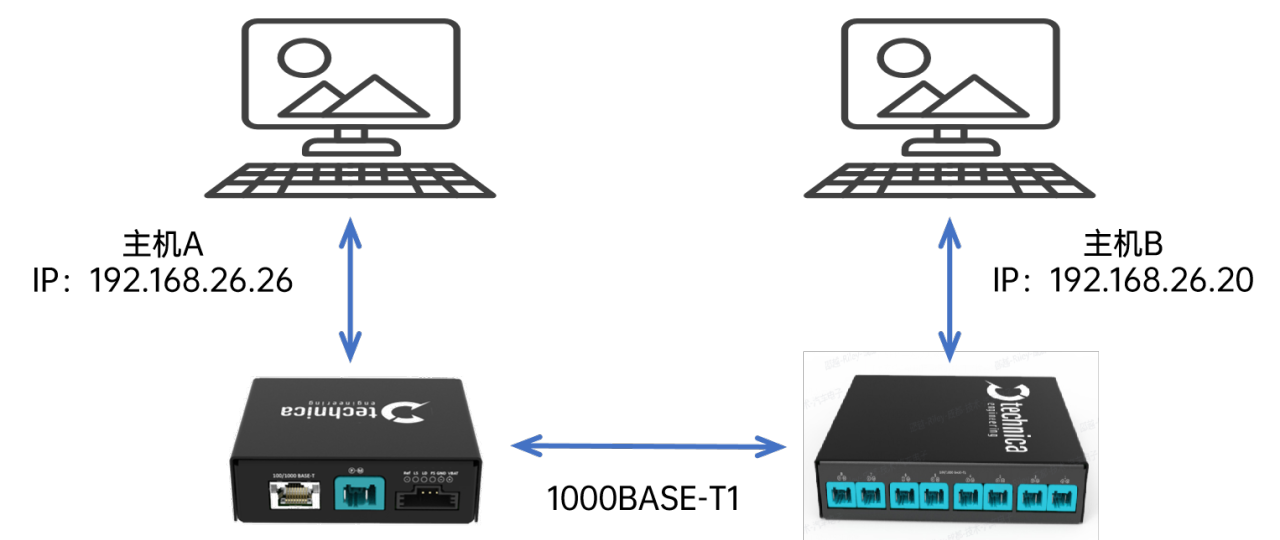

模拟结构
情景仿真模拟：A/B两台主机互相ping通，两台电脑互发数据并且可以监控到对应的VLAN ID。
如上描述中将网口配置准备工作做好，进行交换机内部配置，此时不需要开启“ PORT SEGMENTATION”选项，只需在“VLAN CONFIGURATION”中即可完成想要的一切。
1.设置A与1port交互规则--采用Double Tagging
- default ID：Aport default ID=A，1port default ID=11。
- 入口规则：选定“allow membership”并将对方ID均写入到双方的membership list中。
- 出口规则：需要根据具体情况来进行选择。
2.出口规则设定

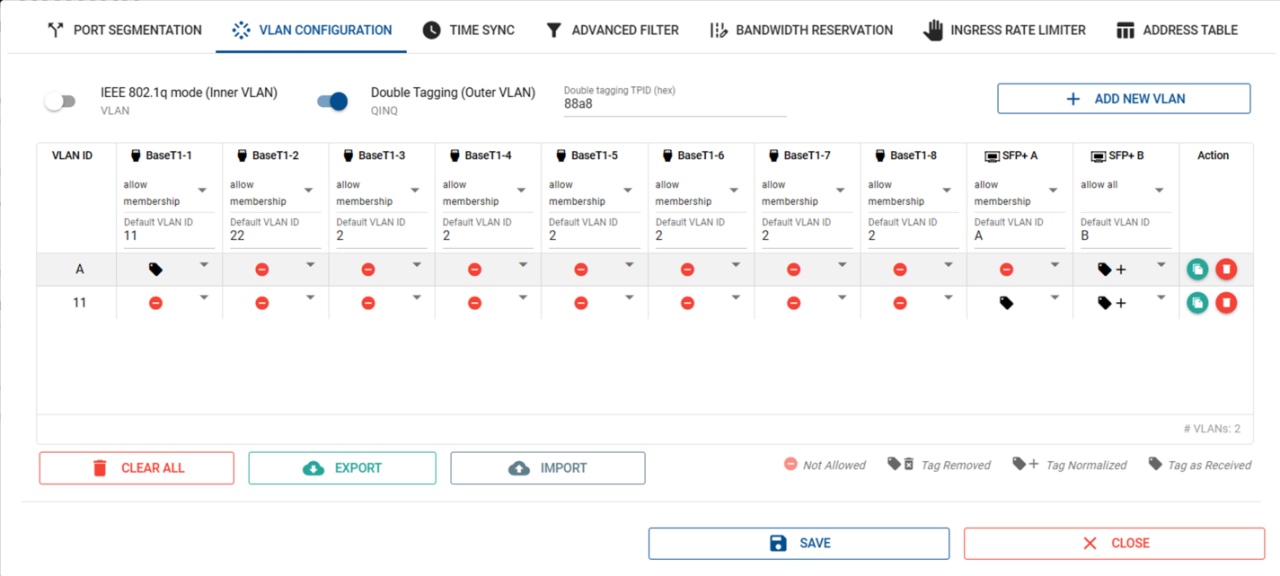

- 两个ports接收到互相带有VLAN Tag的报文，则选用 “Tag Normalized”规则，如下图；

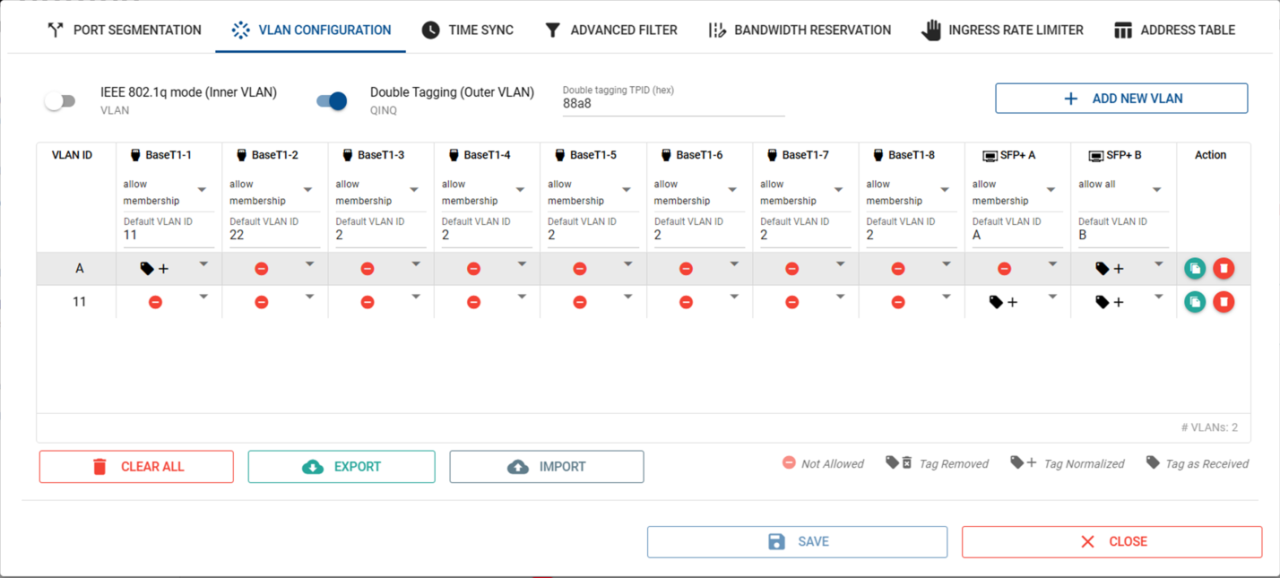

- 两个ports互相Ping通对方IP，则选用“Tag as Received”规则，如下图。
注：参考VLAN划分原则。如出现ping不通现象，欢迎咨询虹科工作人员。
3.镜像端口设定
如需要Bport进行端口镜像，即将Bport default ID=B，入口规则“allow all”，出口规则“Tag Normalized”，可在不影响原始网络的情况下进行报文流量监控。
结语
通过上述配置，我们可以清晰地理解VLAN在车载以太网中的应用。如果您对车载以太网技术/产品有任何疑问，或希望获取更多信息，欢迎咨询虹科工作人员，虹科致力于为您提供专业的技术支持和服务。
