交换机USB接口静电问题解决方案分享（二）

USB接口作为现代计算机设备的主要连接方式，广泛应用于各类电子设备中。然而，由于其裸露的金属部分和信号引脚，USB接口极易受到静电放电（ESD）的影响，导致设备损坏或数据传输异常。静电防护因此成为保障USB接口稳定运行的关键。
静电放电是一种常见的物理现象，当带有不同电荷的物体接触时，电荷会迅速中和，产生瞬间高电压脉冲。这种脉冲对电子设备的精密电路具有极大的破坏力。USB接口在插拔过程中，容易积累静电，一旦放电，可能会损坏接口内部的芯片或影响信号传输，导致设备出现花屏、无信号等问题。
针对这一问题，许多厂商在产品设计阶段便引入了静电防护措施。常见的防护方法包括使用静电防护器件、优化电路设计以及采用屏蔽材料等。静电防护器件如TVS二极管，能够在瞬间吸收并泄放静电能量，保护电路免受损坏。合理的电路设计则可以有效分散静电电荷，降低放电风险。此外，采用屏蔽材料封装USB接口，可以有效隔离外部静电干扰。
在实际应用中，某品牌交换机曾因USB接口静电防护不足，导致在静电测试中出现花屏和无信号现象。技术人员通过分析发现，虽然产品已采用了一定的防护措施，但在高电压静电放电时，5V电源引脚附近缺乏足够的保护，导致尖峰电压影响系统供电。针对这一问题，技术人员在USB接口的供电部分增加了一颗ESD防护器件，成功限制了打静电过程中产生的尖峰电压。经过整改后的产品在静电测试中表现稳定，未再出现异常现象。
静电防护不仅关乎设备的稳定运行，更直接影响用户的使用体验。随着电子设备功能的日益复杂，静电防护的重要性愈发凸显。厂商在设计产品时，应充分考虑静电防护的需求，采取多层次的防护措施，确保产品在各种环境下都能稳定可靠地工作。
对于普通用户而言，了解静电防护的基本知识，采取合理的防静电措施，如使用防静电手环、保持环境湿度等，也能有效降低静电对设备的损害。总之，静电防护是一项系统工程，需要从设计、生产到使用的各个环节共同努力，才能最大程度地保障电子设备的稳定性和可靠性。

USB接口静电整改案例分享（二）——交换机USB接口

一、摘要

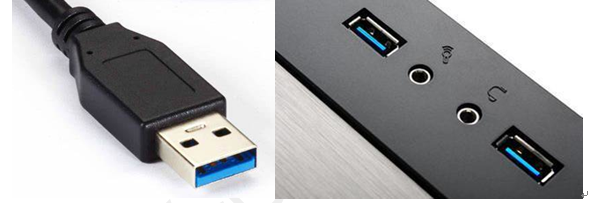

USB是通用串行总线的缩写，是一种串口总线的标准，也是一种输入输出接口的技术规范。USB接口可以用来连接各种设备，从而实现计算机与外部设备之间的数据传输，已经成为现今计算机设备之间连接的主要接口。但因USB接口裸露的金属座子及对外通讯的信号PIN脚，容易受到ESD脉冲、插拔尖峰脉冲电压等快速瞬变的影响，可能会损坏主机或外设收发器的精密内部电路，会对数据的传输造成影响，所以通过静电整改增强USB接口的静电防护能力极为重要。

静电是生活中常见的问题，静电放电有可能会影响设备的使用。我们以湖南静芯静电整改的一个交换机为案例，分析USB接口在静电防护方面可能遇到的问题。

二、问题描述

该产品需要通过的测试条件为IEC61000-4-2 :2008接触放电测试±8KV，空气放电±12KV。产品通过HDMI接口连接显示屏，可通过屏幕变化显示系统状态。在进行静电测试过程中，我们发现用静电枪打USB接口附近时容易出现花屏和无信号现象，且需要人为重启才能恢复正常，说明USB接口附近的静电防护能力较弱。



三、整改过程

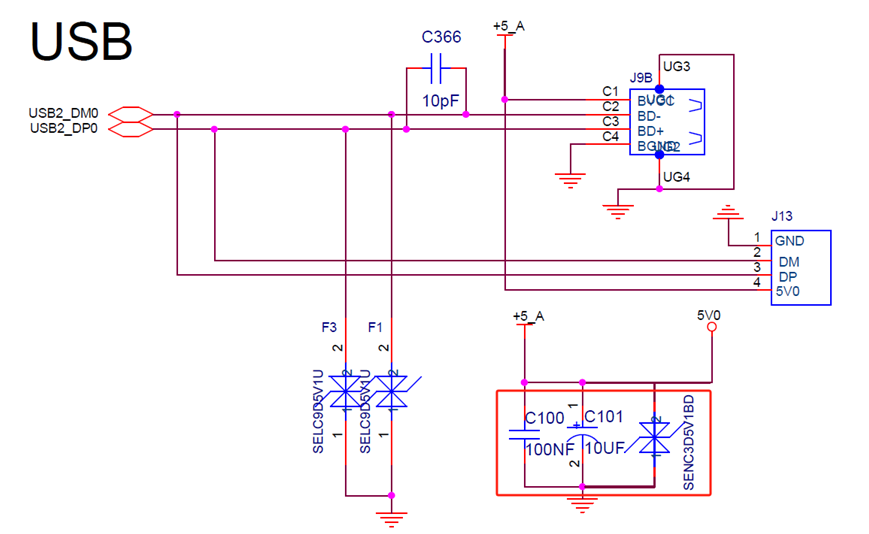

根据该产品电路图进行分析，我们发现该USB接口已经使用了合适的静电防护器件，拥有一定的防护能力，仍然出现静电放电导致产品运行出问题的原因可能是在打静电时影响了5V电源。

在静电测试过程中，尖峰电压有可能直接通过5V0电源引脚，由于电源引脚附近没有保护器件，高电压能量无法快速泄放到地，则会影响系统的供电部分，导致产品运行出问题。建议在USB接口的供电部分增加一颗ESD器件，限制打静电过程中产生的尖峰电压。

我们在电容C101上并联了一颗湖南静芯的ESD防护器件SENC3D5V1BD，其电气特性表如下表2所示，该器件工作电压为5V，钳位电压为10V，结电容为44Pf,封装为SOD-323。由实际测试结果可知，替换后产品性能显著提升，用静电枪打USB接口附近的测试结果如下表1所示。

IEC空气放电，测试电压+12kV，测试次数10次
测试序号	整改前测试结果	测试序号	整改后测试结果
1	出现红色花屏	1	正常
2	出现红色花屏	2	正常
3	出现画面模糊	3	正常
IEC空气放电，测试电压-12kV，测试次数10次
测试序号	整改前测试结果	测试序号	整改后测试结果
1	出现红蓝色花屏	1	正常
2	出现无信号黑屏	2	正常
3	出现红色花屏	3	正常
IEC接触放电，测试电压+8kV，测试次数10次
测试序号	整改前测试结果	测试序号	整改后测试结果
1	出现屏幕绿线	1	正常
2	出现无信号黑屏	2	正常
3	出现红蓝色花屏	3	正常
IEC接触放电，测试电压-8kV，测试次数10次
测试序号	整改前测试结果	测试序号	整改后测试结果
1	出现红色花屏	1	正常
2	出现红蓝色花屏	2	正常
3	出现无信号黑屏	3	正常

表1 测试结果对比表

Parameter	Symbol	Conditions	Min.	Typ.	Max.	Units
Reverse Stand-off Voltage	VRWM				5.0	V
Reverse Breakdown Voltage	VBR	IT=1mA	5.5			V
Reverse Leakage Current	IR	VRWM=5V			1.0	uA
Clamping Voltage	VC	IPP=1A; tp=8/20us		7.0	8.0	V
Clamping Voltage	VC	IPP=25A; tp=8/20us		10.0	12.0	V
Junction Capacitance	CJ	I/O to GND; VR=0V; f=1MHz		44	50	pF

表2 SENC3D5V1BD电气特性表

通过上述整改措施，我们成功帮助客户解决了USB接口附近的静电防护问题，确保了设备的稳定运行。湖南静芯作为专业的静电防护方案提供商，期待与您分享更多实战案例与解决方案。
