交换机USB接口静电问题解决方案分享（一）

USB接口作为现代计算机设备的主要连接方式，广泛应用于各类电子设备中。然而，USB接口的金属部分和信号PIN脚容易受到静电放电（ESD）和插拔尖峰电压的影响，可能导致设备内部电路损坏，影响数据传输的稳定性。因此，提升USB接口的静电防护能力显得尤为重要。
静电放电是日常生活中常见的问题，尤其在干燥环境中更为显著。静电不仅会对人体造成不适，还可能对电子设备产生严重影响。例如，当用户在接触USB接口时，静电放电可能引发设备故障，甚至导致数据丢失。
针对这一问题，我们可以通过改进USB接口的静电防护设计来提升其抗干扰能力。传统的静电防护器件多采用高分子材料，虽然具有一定的导电性，但其钳位电压和触发电压较高，防护能力有限，且不耐高温。相比之下，硅基材料的ESD器件具有更低的工作电压和钳位电压，性能稳定，不易老化，更适合用于静电防护。
在实际应用中，我们以某品牌交换机的USB接口为例，进行了静电防护整改。该交换机有两个USB接口，分别位于前后两侧，需通过IEC61000-4-2标准的接触放电和空气放电测试。测试过程中发现，接口容易出现花屏和无信号黑屏现象，需重启设备才能恢复正常。
经过分析，我们将原有的高分子材料ESD器件更换为硅基材料的SELC9D5V1U器件。该器件工作电压为5V，钳位电压为10V，结电容仅为0.5Pf，封装紧凑，便于安装。替换后，重新进行静电测试，结果显示，设备在各种测试条件下均表现正常，未再出现花屏和无信号现象。
通过这一整改案例，我们不仅解决了USB接口的静电防护问题，还验证了硅基材料ESD器件在提升设备抗干扰能力方面的优势。静电防护是电子设备设计中不可忽视的一环，选择合适的防护器件和设计方案，能够有效保障设备的稳定运行。
在实际应用中，不同设备的静电防护需求各异，需根据具体情况进行定制化设计。作为专业的静电防护方案提供商，我们致力于为客户提供高效、可靠的防护解决方案，确保设备在各种环境下都能稳定工作。期待与更多合作伙伴共同探讨静电防护的挑战与机遇，共同推动电子设备安全性能的提升。

USB接口静电整改案例分享（一）——交换机USB接口

一、摘要

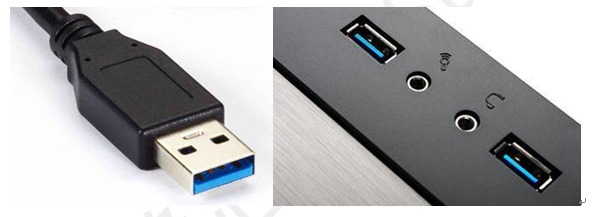

USB是通用串行总线的缩写，是一种串口总线的标准，也是一种输入输出接口的技术规范。USB接口可以用来连接各种设备，从而实现计算机与外部设备之间的数据传输，已经成为现今计算机设备之间连接的主要接口。但因USB接口裸露的金属座子及对外通讯的信号PIN脚，容易受到ESD脉冲、插拔尖峰脉冲电压等快速瞬变的影响，可能会损坏主机或外设收发器的精密内部电路，会对数据的传输造成影响，所以通过静电整改增强USB接口的静电防护能力极为重要。

静电是生活中常见的问题，静电放电有可能会影响设备的使用。我们以湖南静芯静电整改的一个交换机为案例，分析USB接口在静电防护方面可能遇到的问题。

二、问题描述

该产品有两个USB接口，分别位于交换机前后，需要通过的测试条件为IEC61000-4-2 :2008接触放电测试±8KV，空气放电±12KV。该产品通过HDMI接口连接显示器显示系统状态，在进行静电测试过程中，我们发现前后两接口均容易出现花屏和无信号黑屏现象，且需要人为重启才能恢复正常。

三、整改过程

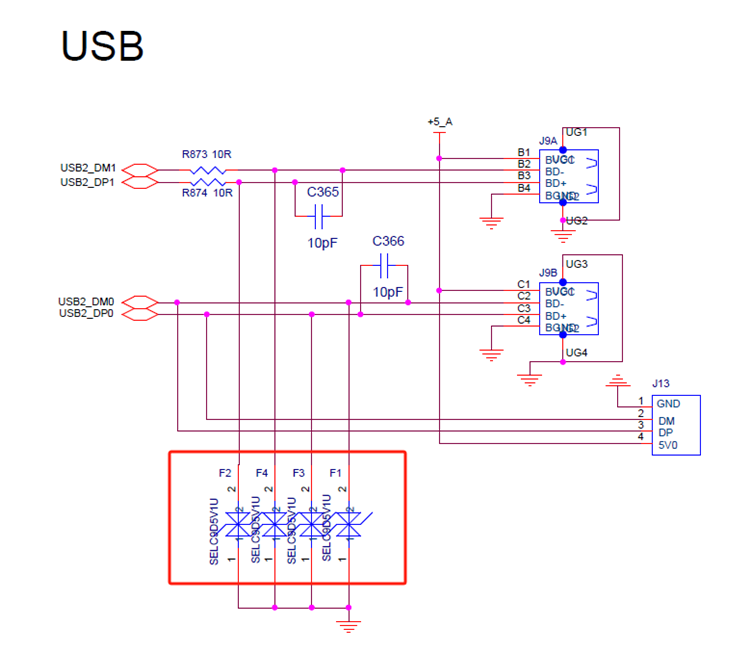

根据该产品电路图进行分析，我们发现该USB接口的静电防护器件使用的是高分子材料ESD。高分子材料ESD虽具有良好的电导性，但钳位电压和触发电压较高，静电防护能力较弱且不耐高温，建议改为硅基材料的ESD器件，钳位电压低且不易老化，性能不会因为测试次数过多而降级，静电防护效果更佳。

我们将ESD器件换为湖南静芯的SELC9D5V1U，其电气特性表如下表2所示，该器件工作电压为5V，钳位电压为10V，结电容为0.5Pf,封装为SOD-923，尺寸较小封装紧凑，可替代高分子材料ESD。由实际测试结果可知，替换后产品性能显著提升，测试结果如下表1所示。

IEC空气放电，测试电压+12kV，测试次数10次
测试序号	整改前测试结果	测试序号	整改后测试结果
1	打后端USB接口时，出现无信号黑屏	1	正常
2	打后端USB接口时，出现红色花屏	2	正常
3	打前端USB接口时，出现红蓝色花屏	3	正常
IEC空气放电，测试电压-12kV，测试次数10次
测试序号	整改前测试结果	测试序号	整改后测试结果
1	打前端USB接口时，出现红蓝色花屏	1	正常
2	打后端USB接口时，显示屏无信号，蜂鸣器长鸣	2	正常
3	打后端USB接口时，出现红色花屏	3	正常
IEC接触放电，测试电压+8kV，测试次数10次
测试序号	整改前测试结果	测试序号	整改后测试结果
1	打前端USB接口时，出现红蓝色花屏	1	正常
2	打后端USB接口时，出现无信号黑屏	2	正常
3	打前端USB接口时，出现画面模糊	3	正常
IEC接触放电，测试电压-8kV，测试次数10次
测试序号	整改前测试结果	测试序号	整改后测试结果
1	打后端USB接口时，出现红色花屏	1	正常
2	打前端USB接口时，出现红蓝色花屏	2	正常
3	打后端USB接口时，出现无信号黑屏	3	正常

表1 测试结果对比表

Parameter	Symbol	Conditions	Min.	Typ.	Max.	Units
Reverse Stand-off Voltage	VRWM				5.0	V
Reverse Breakdown Voltage	VBR	IT=1mA	5.5			V
Reverse Leakage Current	IR	VRWM=5V			1.0	uA
Clamping Voltage	VC	IPP=1A; tp=8/20us		8.0	10.0	V
Clamping Voltage	VC	IPP=3.5A; tp=8/20us		10.0	12.0	V
Junction Capacitance	CJ	VR=0V; f=1MHz		0.5	0.7	pF

表2 SELC9D5V1U电气特性表

通过上述整改措施，我们成功帮助客户解决了USB接口附近的静电防护问题，确保了设备的稳定运行。湖南静芯作为专业的静电防护方案提供商，期待与您分享更多实战案例与解决方案。
