然而，静电问题常常困扰着电子设备的正常运行。静电放电可能会对设备造成严重影响，甚至导致设备无法正常工作。以某次静电整改案例为例，我们在对一款交换机进行静电防护优化时，发现尽管对可能存在问题的接口进行了全面防护，但连接的显示屏仍会出现花屏、黑屏、无信号等问题，且需要人工重启才能恢复。
经过详细分析，我们怀疑主芯片的复位电路容易受到干扰。进一步查看电路图，发现主控芯片模块复位电路上的电阻R29和R100均设置为0Ω。这种配置在静电测试时，高压峰值脉冲和静电残压通过PCB路径辐射，容易导致脉冲干扰信号进入复位引脚，从而引发设备重启或异常现象。
为了解决这一问题，我们将R29和R100的阻值增加至1KΩ。增大串阻阻值后，可以有效对辐射的高压脉冲进行分压，显著增强产品的抗干扰能力。实际测试结果显示，这一改动使得产品性能大幅提升，各种静电测试下的异常现象均得到有效改善。
通过这一案例，我们深刻认识到复位电路在静电防护中的重要性。合理的电路设计和参数选择，不仅能提升设备的抗干扰能力，还能确保设备的稳定运行。作为专业的静电防护方案提供商，我们积累了丰富的实战经验，期待与更多合作伙伴分享这些宝贵的经验和解决方案，共同推动电子设备可靠性的提升。
在实际应用中，静电防护是一个系统工程，需要综合考虑设备的设计、材料选择、工艺流程等多方面因素。只有通过全面、细致的分析和优化，才能有效解决静电问题，确保设备的长期稳定运行。希望通过我们的努力，能为电子设备行业的健康发展贡献一份力量。
复位电路静电整改案例分享（一）——交换机复位电路
一、摘要
复位电路可确保电路在启动时处于可控的状态，避免上电造成的未知问题。复位电路通常由一个复位电路元件、电阻和电容组成，用来为单片机提供复位信号，确保单片机在上电后能够立即进入初始化状态。其中上拉电阻可以确保在未按下按钮时输入引脚上具有高电平状态，避免输入信号的浮动和噪音干扰。在选择上拉电阻时，根据具体需求和电路设计合理参数可以提高电路稳定性、防止误操作、限制电流、协助电平转换等。
静电是生活中常见的问题，静电放电有可能会影响设备的使用。我们以湖南静芯静电整改的一个交换机为案例，分析复位电路在静电防护方面可能遇到的问题。
二、问题描述
在整改过程中，我们对该产品可能有问题的接口都进行了静电防护能力的优化，但测试后其连接的显示屏仍然出现花屏、黑屏、白屏、无信号等现象，且需要人为重启才能恢复正常。我们认为有可能是因为主芯片复位电路容易受干扰，所以采取增大串阻阻值的方式增强抗干扰能力。
三、整改过程
根据该产品电路图进行分析，我们发现主控芯片模块复位电路上的电阻R29和R100都被设置为0Ω，此时如果在进行静电测试时，高压峰值脉冲与静电残压通过PCB路径辐射，会有脉冲干扰信号进入复位引脚，导致设备重启或出现异常现象。

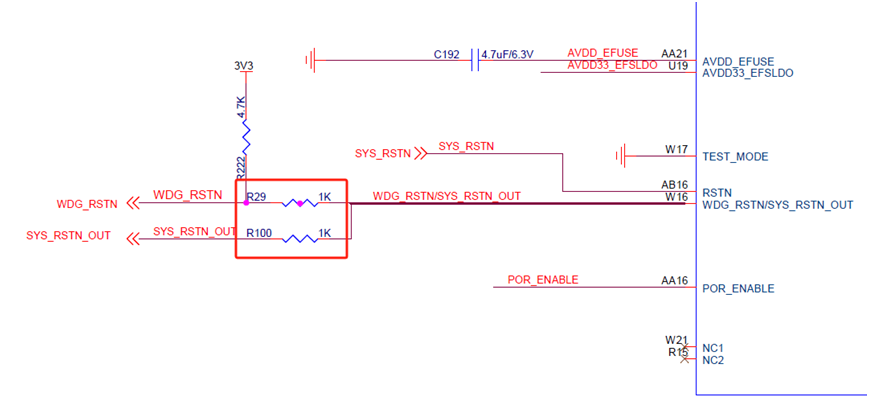

我们将R29和R100的阻值增加为1KΩ，增大串阻阻值后可以对辐射的高压脉冲进行分压，增强产品的抗干扰能力。由实际测试结果可知，增大电阻后产品性能显著提升，测试结果如下表1所示。
| IEC空气放电，测试电压+12kV，测试次数10次 | |||
| 测试序号 | 整改前测试结果 | 测试序号 | 整改后测试结果 |
| 1 | 打DC电源接口时，出现红蓝色花屏 | 1 | 正常 |
| 2 | 打HDMI接口时，出现无信号黑屏 | 2 | 正常 |
| 3 | 打前端USB接口时，出现红蓝色花屏 | 3 | 正常 |
| IEC空气放电，测试电压-12kV，测试次数10次 | |||
| 测试序号 | 整改前测试结果 | 测试序号 | 整改后测试结果 |
| 1 | 正常 | 1 | 正常 |
| 2 | 打网线接口时，出现红色花屏 | 2 | 正常 |
| 3 | 打后端USB接口时，出现红色花屏 | 3 | 正常 |
| IEC接触放电，测试电压+8kV，测试次数10次 | |||
| 测试序号 | 整改前测试结果 | 测试序号 | 整改后测试结果 |
| 1 | 打外壳时，出现无信号黑屏 | 1 | 正常 |
| 2 | 打HDMI接口时，出现红蓝色花屏 | 2 | 正常 |
| 3 | 打前端USB接口时，出现画面模糊 | 3 | 正常 |
| IEC接触放电，测试电压-8kV，测试次数10次 | |||
| 测试序号 | 整改前测试结果 | 测试序号 | 整改后测试结果 |
| 1 | 打DC电源接口时，出现红色花屏 | 1 | 正常 |
| 2 | 正常 | 2 | 正常 |
| 3 | 打后端USB接口时，出现无信号黑屏 | 3 | 正常 |
表1 测试结果对比表
通过上述整改措施，我们成功帮助客户解决了复位电路部分的静电防护问题，确保了设备的稳定运行。湖南静芯作为专业的静电防护方案提供商，期待与您分享更多实战案例与解决方案。
