烟雾报警器是一种关键的安全设备，能在火灾发生时及时发出警报，提醒人们采取措施，避免火灾蔓延。其工作原理是检测空气中的烟雾浓度，一旦浓度达到一定程度，报警器便会发出尖锐的报警声。通常安装在屋顶，因为烟雾会上升至屋顶，便于监测。
烟雾报警器广泛应用于出租屋、小区、工厂、商铺、学校、仓库和写字楼等场所。方案设计上，采用9V/2200mAh干电池供电，LDO稳压输出3.3V，通过ADC检测电池电量。红灯和绿灯分别指示电池电压和烟雾报警状态。此外，报警器还具备报警测试功能，方便进行日常检查。
烟雾传感器是探测烟雾颗粒及火焰的关键部件。NB模块则用于实时传输烟雾浓度数据和报警信息，确保信息及时传达。整个方案具有超长待机、结构简单、安装方便、智能监测等特点。
总之，烟雾报警器在保障人们生命财产安全方面发挥着重要作用。在物联网技术的支持下，我们期待未来有更多安全、便捷的智能设备问世。
从古至今，火灾一直是最常见、最严重的灾害之一，古代的房子一般都使用了大量的木材，一旦发生火灾，房子很容易倒塌，造成严重经济损失和人身伤亡。现在的房子虽然都是钢筋混凝土结构，被烈火焚烧也不轻易倒塌，但是因为楼层比较高，一旦发生火灾，楼上的人就上天无地，下地无门，最终只能被活活憋死火灾烧死！随着物联网技术的不断发展，物联网作为一种关键的通信技术，在智能烟感报警器上的应用越来越广泛，实时监测烟雾信号。据研究调查显示，安装烟雾报警器让居民逃离火灾现场的可能性提升至95%，在适老化家居改造中，安装烟感报警器更是保障老人生命安全的重要环节。
一、应用简介
烟雾报警器是一种重要的安全设备，它可以在火灾发生时及时发出报警，提醒人们采取相应的措施，避免火灾蔓延造成更大的损失。其工作原理是通过检测空气中的烟雾浓度来判断是否发生火灾。当烟雾浓度达到一点程度时，报警器会发出尖锐的报警声，提醒人们注意。通常安装在天花板上，因为烟雾会上升到天花板上方，这样可以更容易地监测到烟雾。
二、应用场景
广泛应用于出租屋、小区、工厂、个人商铺、学校、仓库、写字楼等。

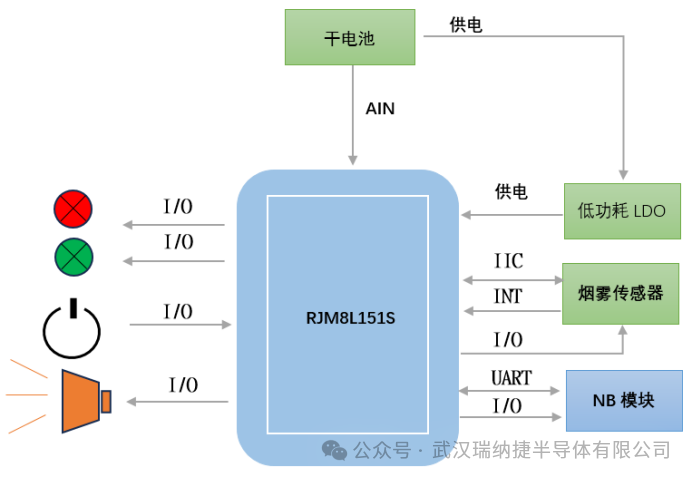

三、方案设计介绍
1、供电方式：采用9V/2200mAh干电池供电， 经过LDO稳压输出3.3V,采用ADC检测电池电量。 2、状态指示灯：红灯用于指示电池电压状态，满电状态时指示灯熄灭；欠压状态时，指示灯亮起，蜂鸣器约每50s发出“嘀”的响声。绿灯用于指示烟雾报警状态，当发生火灾时，报警指示灯亮起；无火灾时，保持熄灭状态。 3、报警测试功能:报警器接入电源后即可正常工作，绿色指示灯约40秒闪烁一次，按下测试按钮蜂鸣器发出报警声，同时绿色报警指示灯点亮，松开按钮，探测器恢复正常工作状态。自检测试时，探测器输出无线信号（无线联网型探测器），可供安防报警主机识别。 4、烟雾传感器：用于探测烟雾颗粒及火焰。 5、NB模块用于实时传输烟雾浓度数据，报警信息。
四、方案特点
1.超长待机，续航可达3年。
2.结构简单，无需布线，安装方便，智能监测。
五、MCU特性
| 系统配置 | CPU核 | 增强型80C51内核 | |||
| 最高主频 | 16MHz | ||||
| Timer | 3个16位通用定时器 2个16位高级定时器，支持输入捕获/输出比较/互补输出的PWM 1个16位低功耗定时器，支持低功耗定时唤醒 |
||||
| WDT | 1个看门狗定时器，可产生复位或中断信号 | ||||
| 内部存储 | Flash | 64Kb | 外设接口 | UART | 4路 |
| SRAM | 8Kb | SPI | 4路 | ||
| 模拟电路 | ADC | 7ch * 12位 | IIC | 2路 | |
| Vref | 2.4V | LPUART | 1路 | ||
| PDR | 掉电复位 | 其它模块 | RTC | 低功耗RTC | |
| 比较器 | 2ch,可唤醒 | RNG | 1个随机数发生器 | ||
| 低功耗模式 | Halt | 0.6uA | CRC | CRC8校验 | |
| Active-halt | 0.85uA | PVD | 可编程电压检测 | ||
| 低速运行 | 80uA@32KHz | 电气特性 | 工作电压 | 2.0 – 5.0V | |
| 高速运行 | <4mA@16MHz | 工作温度 | -40 - +85℃ | ||
| 封装尺寸 | 3种封装形式：TSSOP20、QFN32、LQFP48 多达42个GPIO，都可以映射到中断向量 |
||||
