在众多网络设备中，交换机和路由器是两个不可或缺的存在。它们在构建企业网络时发挥着至关重要的作用。那么，交换机与路由器是如何实现上网的对接呢？以下将为您详细解答。
首先，我们得了解交换机和路由器的基本区别。交换机主要负责数据包的转发，它通过MAC地址建立设备之间的连接，实现局域网内的数据交换。而路由器则负责在不同网络之间进行数据传输，它通过ip地址进行路由选择，实现不同网络间的互联。
在现实应用中，我们常常需要将交换机与路由器进行对接，以满足企业网络的需求。以下是一个典型的三层交换机与防火墙对接上网的配置示例。
首先，我们需要配置交换机作为用户的网关。通过VLANIF接口，实现跨网段用户互访。具体步骤如下：
接下来，我们来详细了解一下配置步骤：
1. 配置交换机
（1）配置连接用户的接口和对应的VLANIF接口。
（2）配置连接防火墙的接口和对应的VLANIF接口。
（3）配置缺省路由。
2. 配置防火墙
（1）配置连接交换机的接口对应的IP地址。
（2）配置连接公网的接口对应的IP地址。
（3）配置缺省路由和回程路由。
（4）配置安全策略。
（5）配置安全策略，允许域间互访。
（6）配置PAT地址池，开启允许端口地址转换。
（7）配置源PAT策略，实现私网指定网段访问公网时自动进行源地址转换。
经过以上配置，PC1和PC2都可以Ping通外网的IP 200.0.0.1/24，PC1和PC2都可以访问Internet。这样，我们就实现了交换机与路由器的对接上网。
总之，通过合理配置交换机和路由器，我们可以满足企业网络的各种需求。在实际应用中，还需根据具体情况进行调整，以达到最佳的网络效果。
交换机如何与路由器对接上网？我们来看下三层交换机与防火墙对接上网配置示例。
我们上面了解到了防火墙与交换机的区别与功能，那么防火墙与交换机又是如何配合使用在项目中呢？这里面我们以华为配置为例。
一、组网网要求
某公司拥有多个部门且位于不同网段，各部门均有访问Internet的需求。现要求用户通过三层交换机和防火墙访问外部网络，且要求三层交换机作为用户的网关。

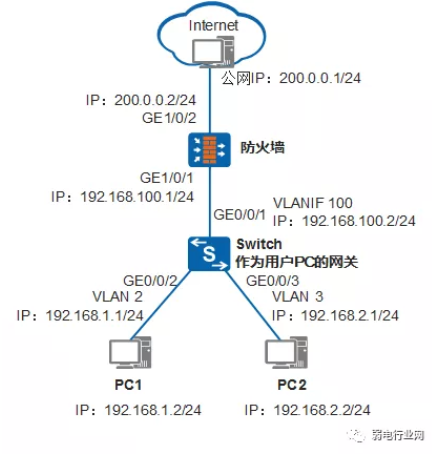

二、三层交换机与防火墙对接上网组网图
三、配置思路
配置交换机作为用户的网关，通过VLANIF接口，实现跨网段用户互访。
配置交换机作为DHCP服务器，为用户分配IP地址。
开启防火墙域间安全策略，使不同域的报文可以相互转发。
配置防火墙PAT转换功能，使用户可以访问外部网络。
四、配置步骤
1、配置交换机
# 配置连接用户的接口和对应的VLANIF接口。

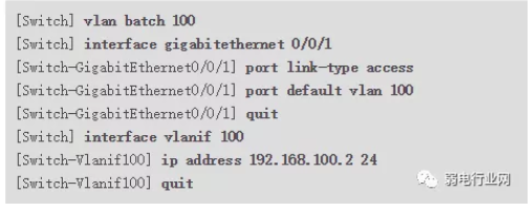

# 配置连接防火墙的接口和对应的VLANIF接口。
# 配置缺省路由。

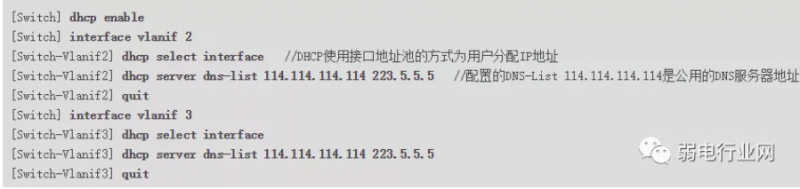

# 配置DHCP服务器。
现在交换机配置完全。
2、配置防火墙

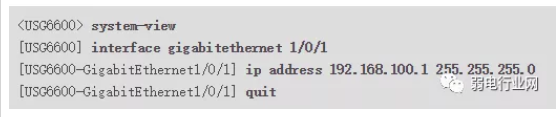

# 配置连接交换机的接口对应的IP地址。
# 配置连接公网的接口对应的IP地址。
# 配置缺省路由和回程路由。

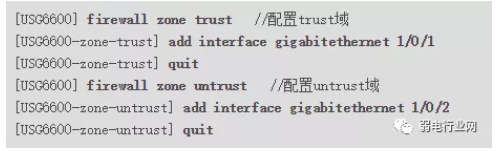

# 配置安全策略。

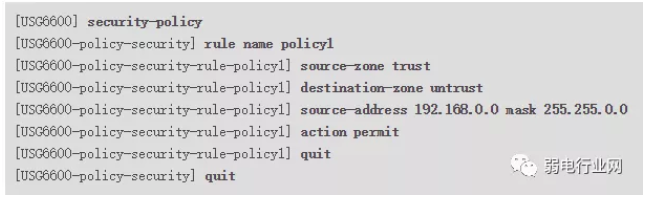

# 配置安全策略，允许域间互访。

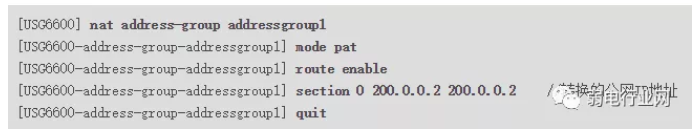

# 配置PAT地址池，开启允许端口地址转换。

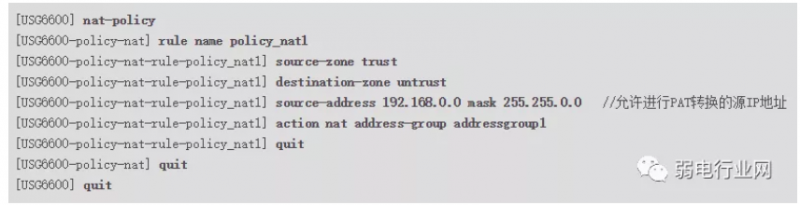

# 配置源PAT策略，实现私网指定网段访问公网时自动进行源地址转换。
经过配置后：
配置PC1的IP地址为192.168.1.2/24，网关为192.168.1.1；PC2的IP地址为192.168.2.2/24，网关为192.168.2.1。
配置外网PC的IP地址为200.0.0.1/24，网关为200.0.0.2。
配置完成后，PC1和PC2都可以Ping通外网的IP 200.0.0.1/24，PC1和PC2都可以访问Internet。
