思科三层交换机配置指南：一步到位操作教程

在企业的网络设计中，三层交换机是实现不同VLAN间相互通信的关键设备。以下是一篇关于三层交换机配置的详细指南，帮助您轻松实现VLAN间的互联互通。
首先，在配置三层交换机之前，需要了解VLAN的概念。VLAN（虚拟局域网）是网络中的一种逻辑划分，它将不同的网络设备划分到不同的虚拟网络中，从而实现网络隔离和优化。
以下是一个三层交换机配置的实例，该实例展示了如何实现VLAN10、VLAN20、VLAN30和VLAN40之间的通信。
**一、配置三层交换机S1**
1. 进入特权模式：`Switch > enable` 2. 进入全局配置模式：`Switch# configure terminal` 3. 修改主机名：`Switch(config)# hostname S1` 4. 创建VLAN：`S1(config)# vlan 10; S1(config)# vlan 20; S1(config)# vlan 30; S1(config)# vlan 40` 5. 创建Trunk端口：`S1(config)# interface f0/1; S1(config-if)# switchport mode trunk` 6. 配置VLAN访问端口：`S1(config-if)# switchport Access vlan 40` 7. 启动路由功能：`S1(config)# ip routing` 8. 配置VLAN ip地址：`S1(config-if)# interface vlan 10; S1(config-if)# ip address 192.168.1.254 255.255.255.0` 9. 保存配置：`S1(config)# end; S1# copy running-config startup-config`
**二、配置其他交换机**
对于S2、S3和S4交换机，按照以下步骤进行配置：
1. 进入特权模式：`Switch > enable` 2. 进入全局配置模式：`Switch# configure terminal` 3. 修改主机名：`Switch(config)# hostname S2/S3/S4` 4. 设置VTP模式：`S2(config)# vtp mode Client; S3(config)# vtp mode client; S4(config)# vtp mode client` 5. 配置trunk端口和VLAN访问端口：`S2(config-if)# switchport mode trunk; S3(config-if)# switchport mode trunk; S4(config-if)# switchport mode trunk` 6. 配置VLAN访问端口：`S2(config-if)# switchport access vlan 30/20/10; S3(config-if)# switchport access vlan 30/20/10; S4(config-if)# switchport access vlan 30/20/10` 7. 保存配置：`S2(config)# end; S3(config)# end; S4(config)# end; S2# copy running-config startup-config; S3# copy running-config startup-config; S4# copy running-config startup-config`
**三、验证VLAN间通信**

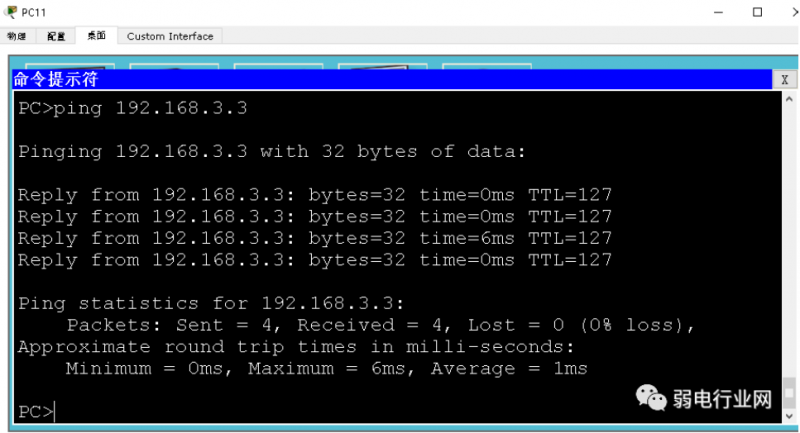

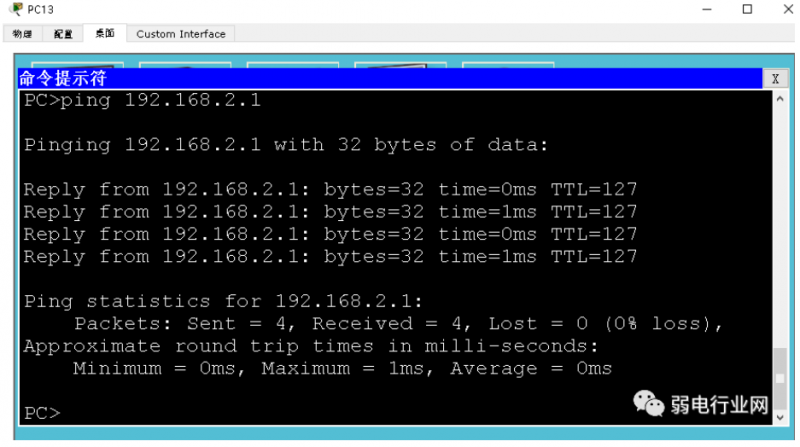

配置完成后，可以使用ping命令测试不同VLAN间的主机是否能够相互通信。例如，测试PC11和PC33是否可以ping通。
通过以上步骤，您就可以轻松实现三层交换机的配置，并确保不同VLAN间的通信畅通无阻。

前面我们使用过其它的交换机配置，有不少朋友问到关于思科交换机的配置？本期我们来看下。思科交换机，三层交换机如何配置？

三层交换机实现vlan间的相互通信？

VLAN生成后交换机是互不相通的。因此，在交换机上设置VLAN后，如果未做其他处理，VLAN间是无法通信的。

为了使大家理解，我们用个实例来讲解三层交换机的配置，实例不同vlan间进行通信，很详细。

一、实例

如下图，有一个公司的网络，共有4个vlan，有4个交换机（分别为S1\S2\S3\S4)，用三层交换机让不同vlan的主机能互相通信，也就是让vlan10、vlan20、vlan30、vlan40之间实现通信。

前面弱电行业网曾多次以发布关于华为、锐捷、H3C配置实例，本次我们以思科为例，理解了这个配置实例，能够解决很多项目中实际问题。

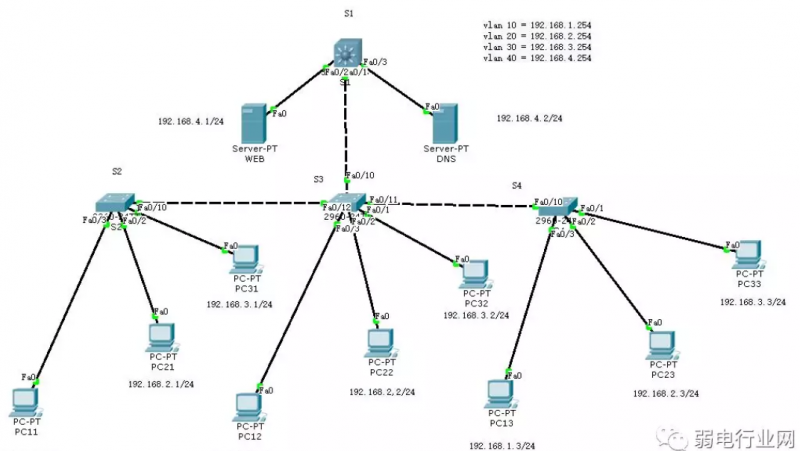

二、拓扑图如下

二、配置步骤如下：

1、S1三层交换机配置：

Switch>en  --进入特权模式
Switch#conf t  --进入全局配置模式
Switch(config)#hostname S1 --修改三层交换机主机名为S1
S1(config)#vtp domain test  --创建vtp域
Domain name already set to test.
S1(config)#vtp mode server  --设置当前交换机在vtp的工作模式为server
Device mode already VTP SERVER.
S1(config)#vlan 10  --创建vlan 10
S1(config-vlan)#vlan 20  --创建vlan 20
S1(config-vlan)#vlan 30  --创建vlan 30

S1(config-vlan)#vlan 40  --创建vlan40
S1(config-vlan)#interface f0/1  --进入端口
S1(config-if)#switchport mode access  --将端口模式改为access模式
S1(config-if)#switchport mode trunk --将端口模式改为trunk模式

S1(config-if)#interface range f0/2-3 --进入端口
S1(config-if-range)#switchport mode access   --将端口模式改为access模式
S1(config-if-range)#switchport access vlan 40  --将端口划入vlan 40
S1(config-if-range)#exit   --返回上一级
S1(config)#ip routing  --启动三层交换机的路由功能
S1(config)#interface vlan 10 --进入vlan 10
S1(config-if)#ip address 192.168.1.254 255.255.255.0  --给vlan 10添加ip地址
S1(config-if)#interface vlan 20   --进入vlan 20
S1(config-if)#ip address 192.168.2.254 255.255.255.0  --给vlan 20添加ip地址
S1(config-if)#interface vlan 30  --进入vlan 30
S1(config-if)#ip address 192.168.3.254 255.255.255.0  --给vlan 30添加ip地址
S1(config-if)#interface vlan 40 --进入vlan 40
S1(config-if)#ip address 192.168.4.254 255.255.255.0  --给vlan 40添加ip地址
S1(config-if)#end  --返回特权模式
S1#copy running-config startup-config  --保存配置

[OK] --保存成功

2、S2交换机配置

Switch>en  --进入特权模式
Switch#conf t  --进入全局配置模式
Switch(config)#hostname S2  --修改交换机名为S2
S2(config)#vtp mode client  --设置当前交换机在vtp中为客户机模式
Device mode already VTP CLIENT.
S2(config)#interface f0/10  --进入端口
S2(config-if)#switchport mode trunk  --将端口设置为trunk模式

S2(config-if)#interface f0/1  --进入端口
S2(config-if)#switchport mode access  --将端口设置为access模式
S2(config-if)#switchport access vlan 30  --将端口划入vlan30
S2(config-if)#interface f0/2  --进入端口
S2(config-if)#switchport mode access  --将端口设置为access模式
S2(config-if)#switchport access vlan 20  --将端口划入vlan 20
S2(config-if)#interface f0/3  --进入端口
S2(config-if)#switchport mode access --将端口设置为access模式
S2(config-if)#switchport access vlan 10  --将端口划入vlan 10
S2(config-if)#end  --返回特权模式
S2#copy running-config startup-config  --保存配置

[OK] --保存成功

3、S3交换机配置

Switch>en  --进入特权模式
Switch#conf t --进入全局配置模式
Switch(config)#hostname S3  --修改交换机名为S3
S3(config)#vtp mode client --设置当前交换机在vtp中为客户模式
Device mode already VTP CLIENT.
S3(config)#interface range f0/10-12  --进入端口
S3(config-if-range)#switchport mode trunk  --将端口设置为trunk模式

S3(config-if-range)#interface f0/1  --进入端口
S3(config-if)#switchport mode access  --将端口设置为access模式
S3(config-if)#switchport access vlan 30  --将端口划入vlan 30
S3(config-if)#interface f0/2 --进入端口
S3(config-if)#switchport mode access   --将端口设置为access模式
S3(config-if)#switchport access vlan 20  --将端口划入vlan20
S3(config-if)#interface f0/3  --进入端口
S3(config-if)#switchport mode access  --将端口设置为access模式
S3(config-if)#switchport access vlan 10  --将端口划入vlan 20
S3(config-if)#end  --返回特权模式
S3#copy running-config startup-config --保存配置

[OK] --保存成功

4、S4交换机配置

Switch>en  --进入特权模式
Switch#conf t  --进入全局配置模式
Switch(config)#hostname S4  --修改交换机名为S4
S4(config)#vtp mode client  --设置当前交换机在vtp中为客户模式
S4(config)#interface f0/10  --进入端口
S4(config-if)#switchport mode trunk  --将端口设置为trunk模式
S4(config-if)#interface f0/1  --进入端口
S4(config-if)#switchport mode access  --将端口设置为access模式
S4(config-if)#switchport access vlan 30  --将端口划入vlan 30
S4(config-if)#interface f0/2  --进入端口
S4(config-if)#switchport mode access  --将端口设置为access模式
S4(config-if)#switchport access vlan 20 --将端口划入vlan 20
S4(config-if)#interface f0/3 --进入端口
S4(config-if)#switchport mode access --将端口设置为access模式
S4(config-if)#switchport access vlan 10 --将端口划入vlan 10
S4(config-if)#end --返回特权模式
S4#copy running-config startup-config --保存配置
