首先，VLAN（Virtual Local Area network，虚拟局域网）是一种将物理局域网在逻辑上划分成多个虚拟网络的网络技术。通过VLAN，我们可以将同一物理局域网中的设备划分为不同的逻辑组，从而实现网络隔离和优化网络管理。
配置交换机以实现不同VLAN间的通信，一般分为以下几个步骤：
1. 在接入交换机上创建VLAN，并将相关接口分配到相应的VLAN中。例如，将用户端口分配到VLAN 10，服务器端口分配到VLAN 20。
2. 在汇聚交换机上配置VLANIF接口，作为不同VLAN之间的网关。例如，在汇聚交换机上配置VLANIF10作为用户网关，VLANIF20作为服务器网关。
3. 在汇聚交换机上配置从接入交换机到VLANIF20的静态路由，在核心交换机上配置从核心交换机到VLANIF10的静态路由。这样，不同VLAN间的设备就可以通过静态路由实现互通。
以下是一个配置示例：
1. 在接入交换机ACC1上创建VLAN，并将接口分配到VLAN 10： ``` # 创建VLAN 10 vlan 10 # 将接口分配到VLAN 10 interface GigabitEthernet0/0/1 port vlan 10 ```
2. 在接入交换机ACC2上创建VLAN，并将接口分配到VLAN 20： ``` # 创建VLAN 20 vlan 20 # 将接口分配到VLAN 20 interface GigabitEthernet0/0/2 port vlan 20 ```
3. 在汇聚交换机上配置VLANIF接口，并配置静态路由： ``` # 创建VLANIF10，配置ip地址作为用户网关 interface VLANIF10 ip address 192.168.1.1 24 # 配置静态路由，指向VLAN 20 ip route 192.168.2.0 24 192.168.1.2
# 创建VLANIF20，配置IP地址作为服务器网关 interface VLANIF20 ip address 192.168.2.1 24 # 配置静态路由，指向VLAN 10 ip route 192.168.1.0 24 192.168.2.2 ```
通过以上配置，不同VLAN间的设备即可通过静态路由实现互通。需要注意的是，在实际网络环境中，根据网络规模和需求，配置可能会有所不同。
总之，掌握VLAN配置和不同VLAN间通信的技巧，对于网络管理员来说至关重要。通过合理配置VLAN，可以有效提高网络的安全性和可管理性。
交换机的配置一直是弱电人的难点，尤其是在大型网络中，前面我们曾提到关于华为、h3c、锐捷等品牌交换机基本配置，本期我们将通过一个大型网络的实际案例，来详细了解清楚交换机的vlan创建以及不同vlan间的通信。
这个实例基本包括了交换机在配置vlan过程中的大部分问题，了解清楚了，基本上能够解决大部分项目配置，以华为三层交换机配置为例。
一、配置交换机静态路由，实现不同vlan间通信

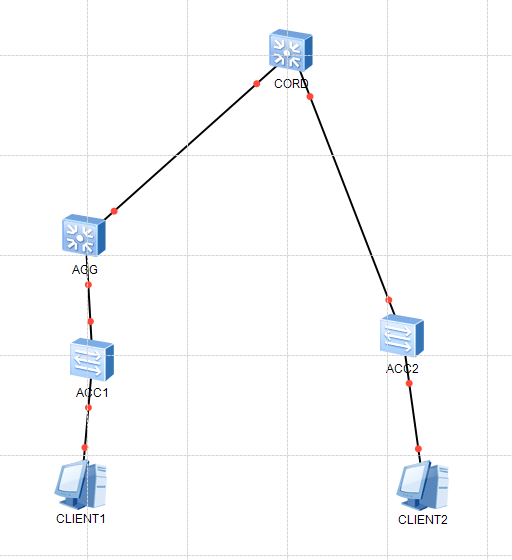

为了安全及便于管理，企业为服务器专门划分VLAN，用户属于VLAN 10，服务器属于VLAN 20。用户与服务器间跨接入、汇聚和核心交换机，其中接入是二层交换机，汇聚、核心是三层交换机。由于业务需要现要求用户与服务器间可以互通。
采用如下的思路配置不同网段之间通过静态路由进行通信：
1、在接入交换机上配置基于接口划分VLAN，实现二层通信。
2、在汇聚交换机AGG上配置VLANIF10，作为用户的网关，在核心交换机CORE上配置VLANIF20，作为服务器的网关。
3、在汇聚交换机AGG上配置从AGG到达VLANIF20网段的静态路由，在核心交换机CORE上配置从CORE到VLANIF10网段的静态路由，实现跨网段通信。
二、配置步骤如下：
1、配置接入交换机ACC1
# 创建VLAN

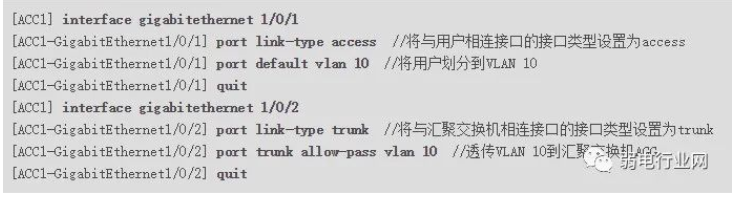

# 将接口加入相应VLAN。
2、配置接入交换机ACC2
# 创建VLAN。

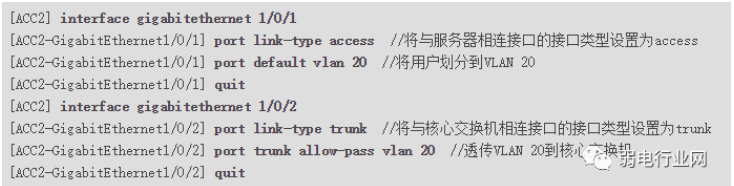

# 将接口加入相应VLAN。
3、配置汇聚交换机AGG
# 创建VLAN。

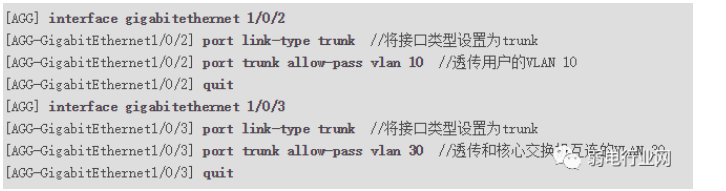

# 将接口加入相应VLAN。
# 创建VLANIF10并配置对应的IP地址，作为用户的网关。
# 创建VLANIF30和对应的IP地址。
# 配置静态路由，使用户PC可以访问服务器。
目的IP是192.168.1.0/24网段，转发下一跳是核心交换机VLANIF30的IP地址10.10.30.2
4、配置核心交换机CORE
# 创建VLAN。

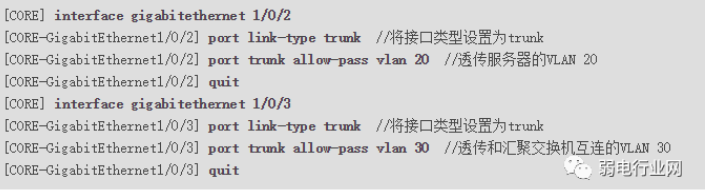

# 将接口加入相应VLAN。
# 创建VLANIF20并配置对应的IP地址，作为服务器的网关。
# 创建VLANIF30和对应的IP地址。
# 配置静态路由，使服务器和访问用户PC。
目的IP是10.1.1.0/24网段的报文，转发下一跳是汇聚交换机VLANIF30的IP地址10.10.30.1。
5、检查配置结果
在VLAN 10中的用户PC上配置IP地址为10.1.1.2/24，缺省网关为VLANIF10接口的IP地址10.1.1.1。
在VLAN 20中的服务器上配置IP地址为192.168.1.2/24，缺省网关为VLANIF20接口的IP地址192.168.1.1。
配置完成后，VLAN 10内的用户PC与VLAN 20内的服务器能够相互访问。
整体的思路就是，将相连的交换机之间，创建了多个vlanif（三层接口），相当于桥梁，便于vlan10与vlan20之间的通信。这种思路在大型网络通信中会频率的用到。
用户想要进行三层通信，必须借助于路由表项，而VLANIF接口只能生成直连路由，实现不同网段间通过同一台设备互通，对于不同网段间跨设备的互通，必须手动配置静态路由或配置通过路由协议生成的动态路由。
静态路由配置方便，对系统要求低，适用于拓扑结构简单并且稳定的小型网络。缺点是不能自动适应网络拓扑的变化，需要人工干预。
