首先，QSFP光模块的外观如图8-1所示。它的尺寸为40mm x 125mm x 12mm，采用MPO连接器，能够满足高速网络传输的需求。
QSFP光模块具有多种型号和规格，以满足不同应用场景的需求。以下是一个典型的QSFP光模块属性表（表8-1），其中包括对外型号、中心波长、光纤模式、光纤直径、模式带宽、传输距离和接口指标等信息。
| 对外型号 | 中心波长（nm） | Fiber Mode | 光纤直径（µm） | 模式带宽（MHz*km） | 传输距离 | 接口指标（dBm） | |--------|--------------|----------|--------------|----------------|--------|----------------| | LSUM1QSFP0 | 850 | MMF | 50/125 | 2000 | 100m | -8.0～+2.4 | ≤-9.5 | +3.0 | | | | | | | | 输出光功率 | 接收灵敏度 | 光饱和度 | | | | | | | | | | |
QSFP模块广泛应用于数据中心、云计算、通信网络等领域。以下是一些典型的应用场景：
1. 数据中心：QSFP模块可以用于连接服务器和存储设备，实现高速数据传输，提高数据中心的整体性能。
2. 云计算：随着云计算的快速发展，QSFP模块在云计算数据中心中的应用越来越广泛，用于连接服务器和存储设备，提高数据传输速度。
3. 通信网络：QSFP模块可以用于连接网络设备，如路由器、交换机等，实现高速数据传输，提高通信网络的性能。
4. 研究实验室：QSFP模块在科研领域也具有广泛的应用，可用于高速数据采集、传输和处理。
为了满足不同场景的需求，QSFP模块还衍生出多种类型，如QSFP电缆、QSFP to SFP+电缆等。以下是两种典型电缆的属性表（表8-2和表8-3）：
| 对外型号 | 线缆长度 | 传输速率 | 线缆类型 | 说明 | |--------|--------|--------|--------|------| | LSWM1QSTK1 | 3m | 40Gbps | QSFP电缆 | 用于40G QSFP端口间的互连 | | LSWM1QSTK2 | 5m | 40Gbps | QSFP电缆 | 用于40G QSFP端口间的互连 | | LSWM1QSTK5 | 5m | 40Gbps | 40G QSFP to 4x10G SFP+电缆 | 用于40G QSFP端口与4个10G SFP+端口间的互连 |
总之，QSFP模块凭借其高性能、高兼容性等特点，在高速网络传输领域发挥着重要作用。随着技术的不断发展，QSFP模块将在更多领域得到广泛应用。
QSFP 模块 8.1 QSFP光模块 8.1.1 外观图 图8-1 QSFP光模块外观示意图 8.1.2 具体型号及规格 QSFP光模块的传输速率为40Gbps，采用MPO连接器。 表8-1 QSFP光模块属性 对外型号 中心波长（nm） Fiber Mode 光纤直径（m） 模式带宽（MHz*km） 传输距离 接口指标
QSFP模块
8.1 QSFP光模块
8.1.1 外观图
图8-1 QSFP光模块外观示意图
8.1.2 具体型号及规格
QSFP光模块的传输速率为40Gbps，采用MPO连接器。表8-1 QSFP光模块属性
| 对外型号 | 中心波长（nm） | Fiber Mode | 光纤直径（µm） | 模式带宽（MHz*km） | 传输距离 | 接口指标（dBm） | ||
|---|---|---|---|---|---|---|---|---|
| 输出光功率 | 接收灵敏度 | 光饱和度 | ||||||
| LSUM1QSFP0 | 850 | MMF | 50/125 | 2000 | 100m | -8.0～+2.4 | ≤-9.5 | +3.0 |
| 4700 | 150m | |||||||
8.2 QSFP电缆
8.2.1 外观图

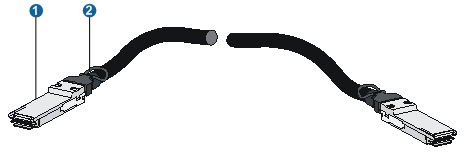

图8-2 QSFP电缆外观示意图
| 1: 插头 | 2: 拉手 |
8.2.2 具体型号及规格
表8-2 QSFP电缆属性| 对外型号 | 线缆长度 | 传输速率 | 线缆类型 | 说明 |
| LSWM1QSTK1 | 3m | 40Gbps | QSFP电缆 | 用于40G QSFP端口间的互连 |
| LSWM1QSTK2 | 5m |
8.3 QSFP to SFP+电缆
8.3.1 外观图

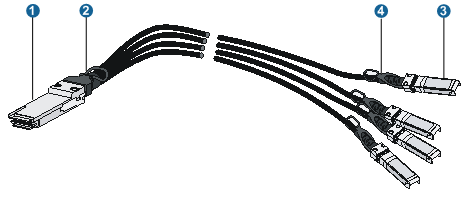

QSFP to SFP+电缆：一端是1个QSFP模块；另一端分成4个SFP+模块。QSFP to SFP+电缆外观示意如图8-3所示。图8-3 QSFP to SFP+电缆示意图
| 1: QSFP插头 | 2: QSFP拉手 |
| 3: SFP+插头 | 4: SFP+拉手 |
8.3.2 具体型号及规格
表8-3 QSFP to SFP+电缆属性| 对外型号 | 线缆长度 | 传输速率 | 线缆类型 | 说明 |
| LSWM1QSTK5 | 5m | 40Gbps | 40G QSFP to 4x10G SFP+电缆 | 用于40G QSFP端口与4个10G SFP+端口间的互连 |
