3A大电流DC-DC降压芯片 XXL1509 高效电源解决方案

XXL1509是一款高效的降压型DC-DC电源转换器，具备固定150KHz的开关频率和3A的输出电流能力。其低纹波特性以及出色的线性调整率和负载调整率，使其在电源管理领域表现出色。内置的固定频率振荡器和频率补偿电路大大简化了电路设计，而PWM控制环路则能够实现占空比从0到100%的线性调节。
该转换器还配备了使能功能和输出过电流保护功能。当二次限流功能被激活时，开关频率会从150KHz降至50KHz，以应对过流情况。内部补偿模块的设计减少了外围元器件的数量，提升了整体系统的可靠性和稳定性。
XXL1509提供多种输出电压版本，包括固定3.3V、5V、12V以及可调的ADJ版本，满足了不同应用场景的需求。其高效率可达98%，显著降低了能量损耗。输入电压范围宽广，从4.5V到40V，适应性强。输出电压可在1.23V到37V之间调节，最大占空比为100%。此外，该转换器还具备最小压差1.2V、内置二次限流功能、EN脚迟滞功能以及TTL关断功能，进一步增强了其灵活性和安全性。

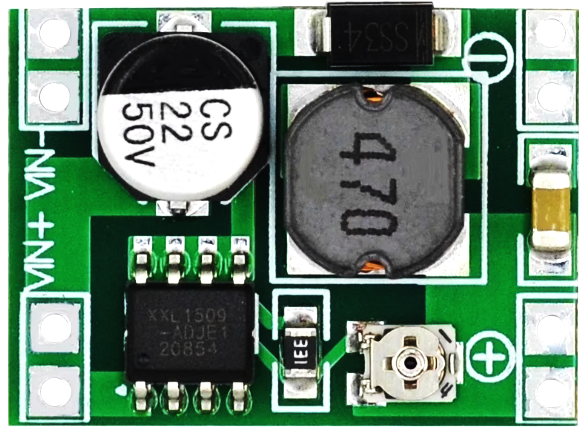

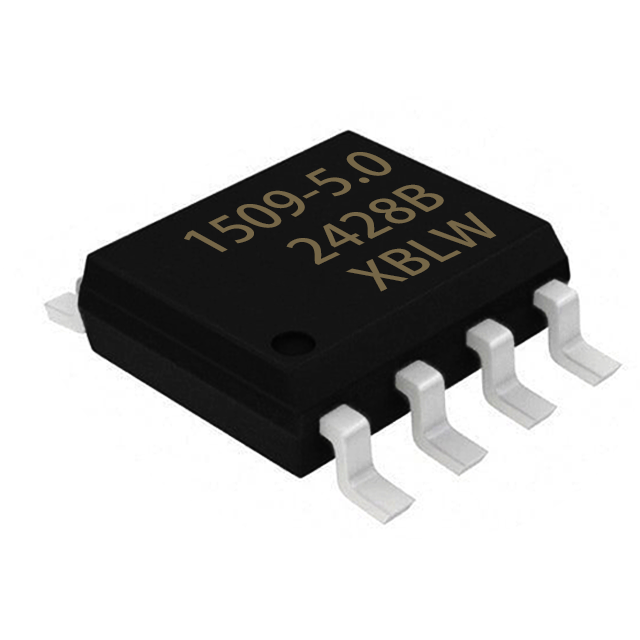

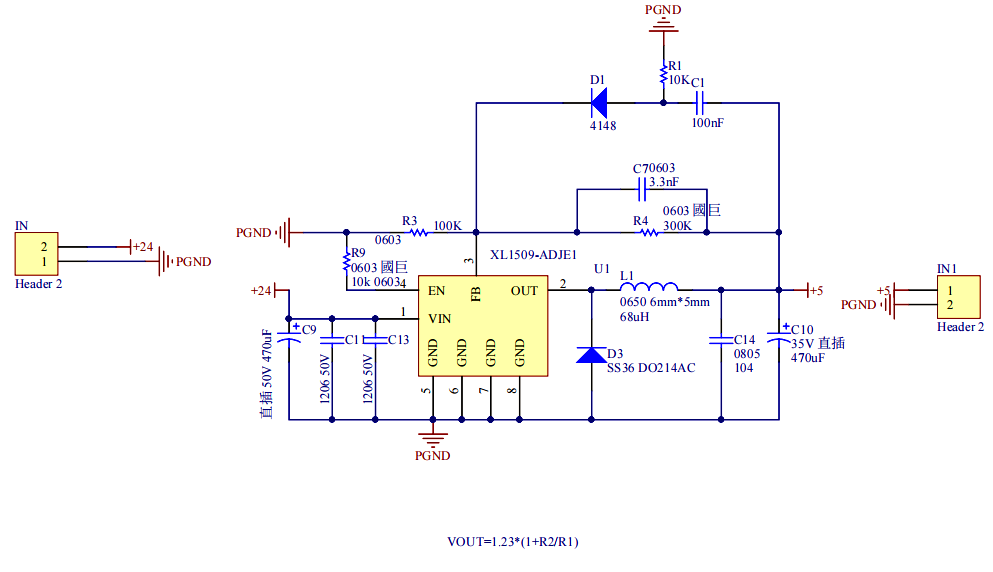

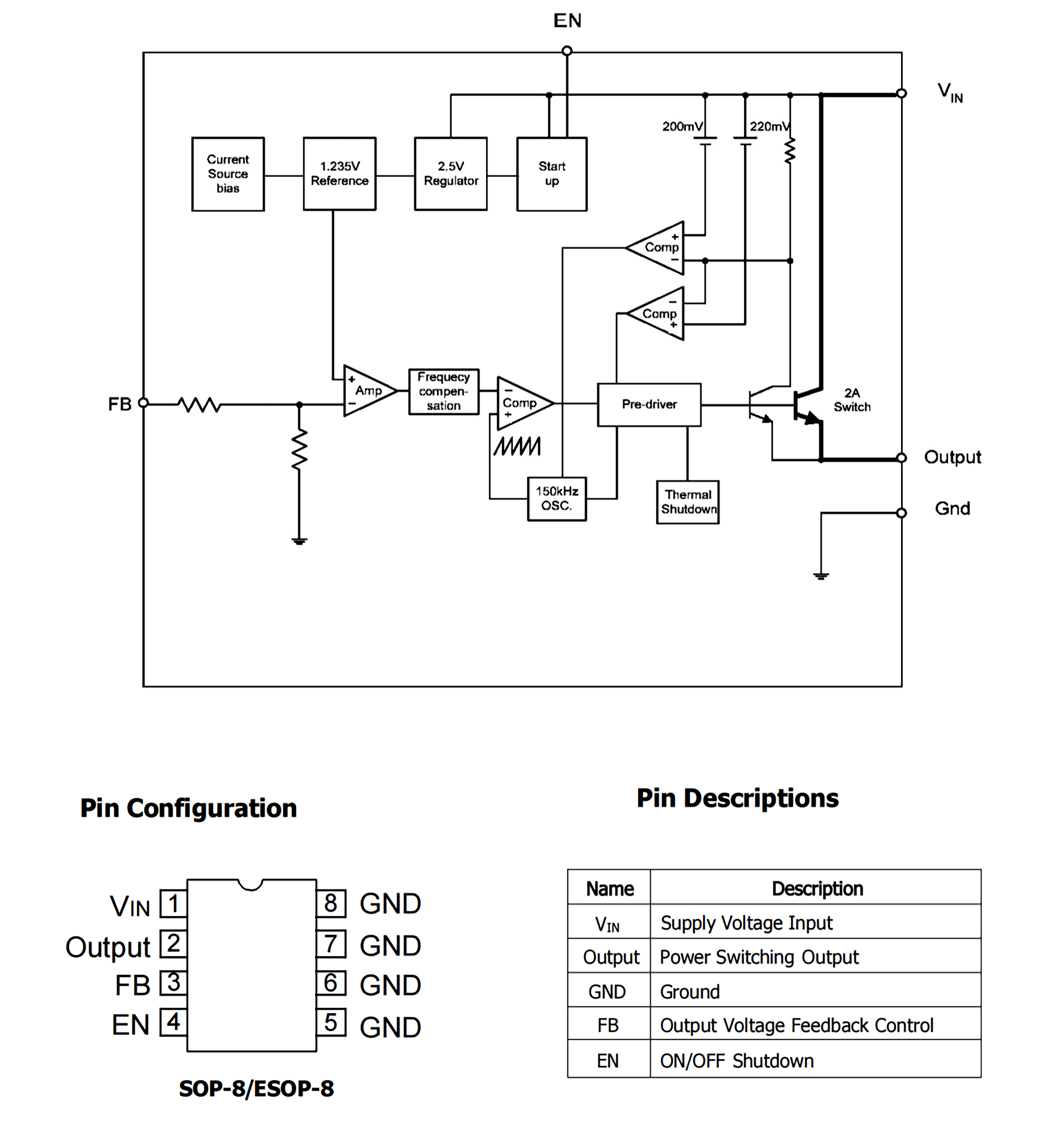

在封装方面，XXL1509采用SOP-8/ESOP-8封装，这种设计更有利于散热，提升了产品的耐用性和稳定性。内部方框图和封装引脚的详细设计，为工程师提供了清晰的参考，简化了应用电路的设计过程。

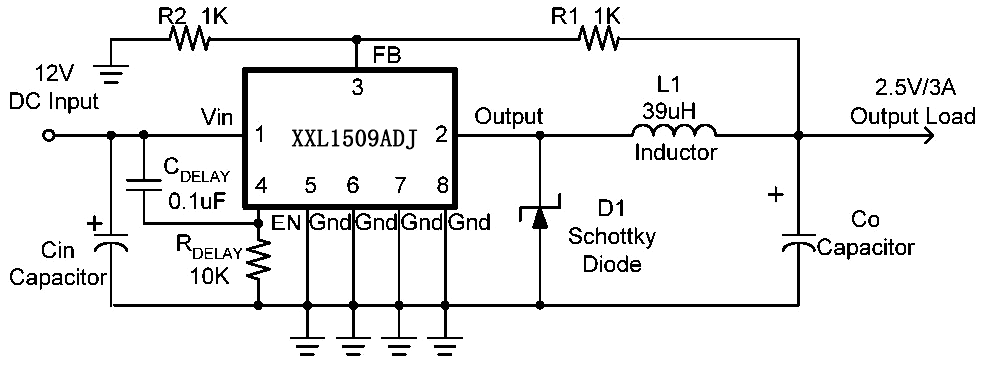

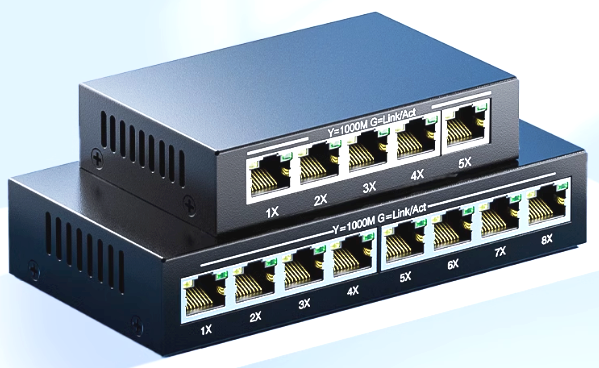

XXL1509的应用领域广泛，包括交换机电源、LCD显示器和电视机、网络监控电源、调制解调器、洗碗机、机顶盒、抬头显示（HUD）以及平衡车等。其高性能和可靠性使其成为各类电子设备的理想电源解决方案。

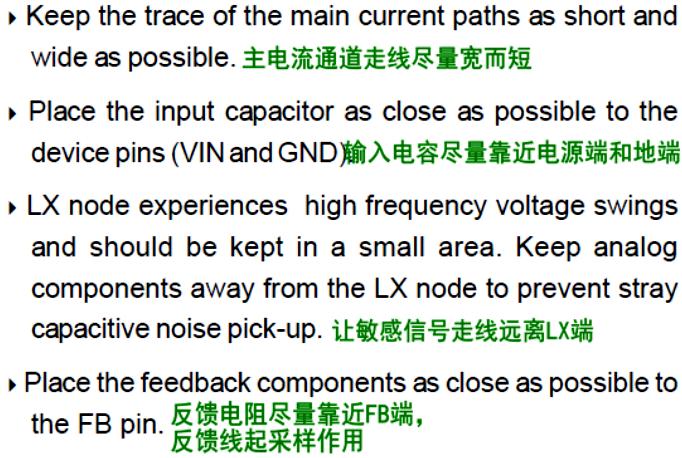

在实际布线设计中，XXL1509的布线要点也尤为重要。合理的布线不仅能提升电源转换效率，还能有效降低电磁干扰，确保系统的稳定运行。通过参考提供的布线设计图，工程师可以快速掌握布线技巧，优化产品设计。
总的来说，XXL1509以其高效、稳定、灵活的特点，成为电源管理领域的优选产品。无论是工业应用还是消费电子产品，XXL1509都能提供可靠的电源支持，助力设备高效运行。
