在现代工业自动化领域，射频识别（RFID）技术的应用日益广泛，尤其在物料追踪、生产管理和质量控制等方面发挥着重要作用。CK-FR102ANS高频双通道读写器作为一款高性能的RFID设备，凭借其稳定可靠的性能和简洁的集成方式，受到了众多用户的青睐。
CK-FR102ANS读写器工作频率为13.56MHz，支持ISO15693国际标准协议格式的标签，如I-CODE 2和I-CODE SLI等。其内置的Ethernet/IP通讯协议，使得用户可以轻松将其集成到现有的PLC控制系统中，无需深入了解复杂的射频通信协议，极大地简化了系统的开发和维护工作。
在实际应用中，汇川AC系列PLC因其强大的功能和灵活性，常被用于与CK-FR102ANS读写器配合使用。以下是基于汇川InoProShop软件进行EtherNet/IP通讯组态的详细步骤：
首先，确保已安装InoProShop软件（推荐版本V1.7.3），并准备好汇川AC801系列PLC、CK-FR102ANS读写器以及标准交换机。
1. 打开InoProShop软件，进入网络组态页面。点击“导入EDS文件”，选择并添加CK-FR102ANS的设备文件。随后，在右侧设备列表中点击添加刚刚导入的设备。
2. 双击进入新添加的设备配置界面，在“通用”选项中修改设备的ip地址。例如，将设备地址设置为192.168.1.80，确保与实际网络环境一致。
3. 点击“连接”按钮，进入输入输出映射配置。将输入和输出映射内存均设置为246字节，以满足数据传输的需求。
4. 完成上述配置后，点击“连接设备”，将组态配置下载至PLC中。此时，PLC与CK-FR102ANS读写器的EtherNet/IP通讯连接即告完成。
通过以上步骤，用户可以快速实现PLC与RFID读写器的无缝集成，进一步提升生产线的自动化水平和数据管理效率。需要注意的是，实际操作中应根据具体网络环境和设备型号进行适当调整，确保通讯的稳定性和可靠性。
总之，CK-FR102ANS与汇川AC系列PLC的EtherNet/IP通讯配置不仅简化了系统集成过程，还提高了系统的运行效率和稳定性，为工业自动化领域的应用提供了强有力的支持。
晨控CK-FR102ANS与汇川AC系列PLC配置EtherNet/IP通讯连接手册
产品说明：

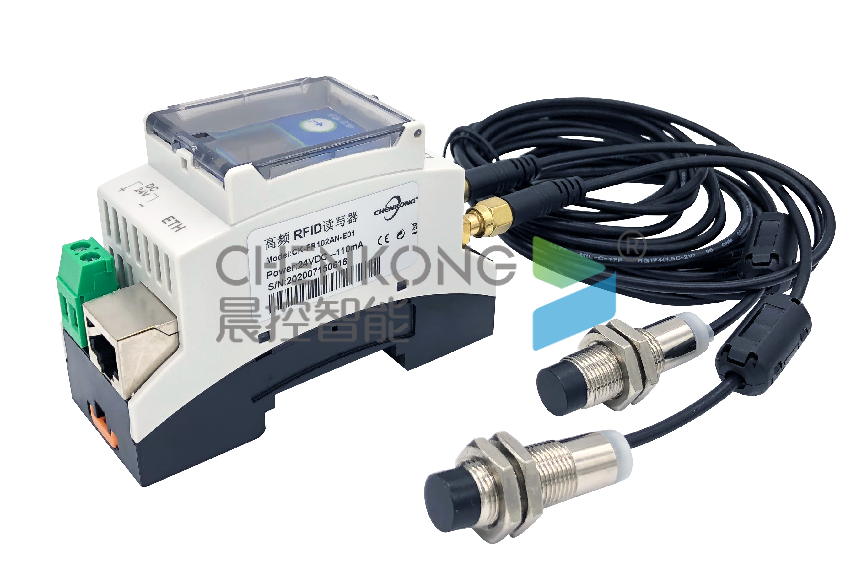

CK-FR102ANS是一款基于射频识别技术的高频双通道读写器，读写器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。
高频双通道读写器支持标准工业通讯协议EtherNet IP，方便用户通集成到PLC等控制系统中。读写器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
本期围绕着EtherNetIP协议与汇川InoProShop软件通讯组态问题：
- 准备阶段
软件：InoProShop(V1.7.3)
PLC：汇川AC801系列PLC
RFID读写器：CK-FR102ANS系列
交换机：标准交换机
1、在程序中点击网络组态进入组态页面，点击导入EDS文件，添加设备文件，然后在右边点击添加刚刚加入的设备。
2、右边点击进入刚刚添加的设备，在通用中修改ip地址。（案例中设备地址为192.168.1.80）
3、点击连接，将输入输出映射内存都设置为246byte。
4、点击连接设备，将配置下载至plc中，即可完成配置。
