在现代工业自动化领域，Ethernet/IP协议因其高效、稳定的通讯性能，被广泛应用于各类设备之间的数据交换。本文将详细介绍如何将晨控CK-FR102ANS系列RFID读写器与汇川5U系列PLC通过EtherNet/IP协议进行通讯连接，并提供具体的配置步骤。
首先，确保所需的硬件和软件已经准备就绪：汇川5U系列PLC、CK-FR102ANS系列RFID读写器、标准交换机以及AutoShop软件。以下是详细的配置步骤：
1. 打开AutoShop软件，在右侧工具箱中找到“EtherNet/IP Devices”选项，右键点击并选择“导入EDS”。此时，需要导入CK-FR102ANS的设备文件，以确保软件能够识别该设备。
2. 导入成功后，在工具箱中点击“添加设备”，选择刚才导入的设备型号。然后在左侧设备列表中找到该设备，点击打开，进入设备配置界面。在“通用”设置中，修改设备的ip地址，确保与实际设备的IP地址一致（例如：192.168.1.80）。
3. 接下来，点击“数据集”选项，设置输入输出数据的映射大小。根据实际需求，将数据映射设置为246字节，以满足数据传输的需求。
4. 配置完成后，点击“下载”按钮，将所有配置信息下载到PLC中。此时，PLC会根据配置信息与RFID读写器建立通讯连接。
5. 为了更好地理解和使用CK-FR102ANS的功能，建议查阅其功能块说明。功能块中详细描述了各个模块的作用和使用方法，有助于在实际应用中进行灵活配置。
在实际操作过程中，还需注意以下几点：确保所有设备的网络设置正确，避免IP冲突；在配置过程中，仔细核对各项参数，确保无误；下载配置前，建议备份原有数据，以防意外丢失。
通过以上步骤，可以顺利完成晨控CK-FR102ANS与汇川5U系列PLC的EtherNet/IP通讯连接。这不仅提高了设备的互联互通性，也为工业自动化系统的稳定运行提供了有力保障。
总之，掌握EtherNet/IP协议的配置方法，对于提升工业自动化系统的效率和可靠性具有重要意义。希望通过本文的介绍，能够帮助更多工程师在实际工作中顺利实现设备间的通讯连接。
晨控CK-FR102ANS与汇川5U系列PLC配置EtherNet/IP通讯连接手册

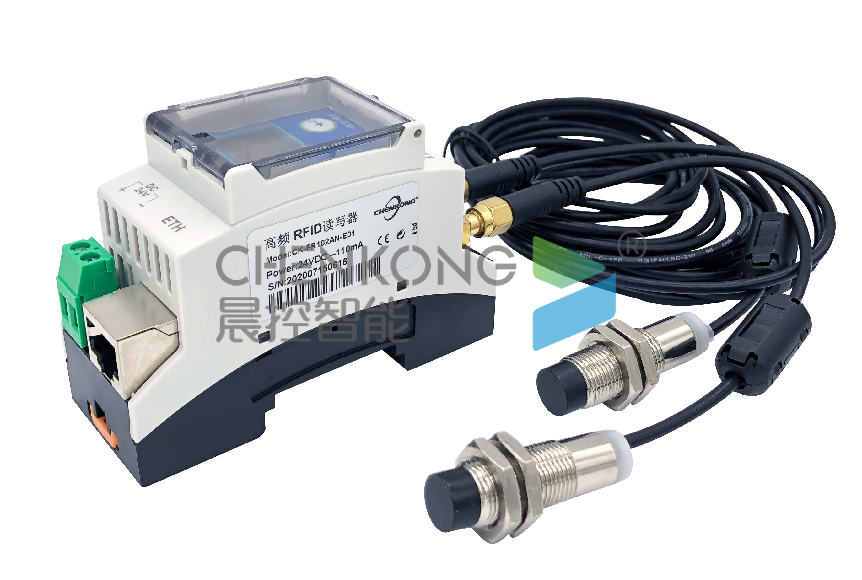

产品特点：
- 液晶屏显示系统参数，无需上位机查看
- 多种天线读头匹配，适应多种工业环境
- 主富的接口和协：RS232、RS485、以太网。支持工业协议Modbus RTU、Modbus TCP、Profinet、EtherNet/lP、EtherCat以及自由协议TCPIP等。
- 标准协议：工作频率为56Mhz，符合 ISO15693 标准。
本期围绕着EtherNet/IP协议与汇川AutoShop软件通讯组态问题：
- 准备阶段
软件：AutoShop
PLC：汇川5U系列PLC
RFID读写器：CK-FR102ANS系列
交换机：标准交换机

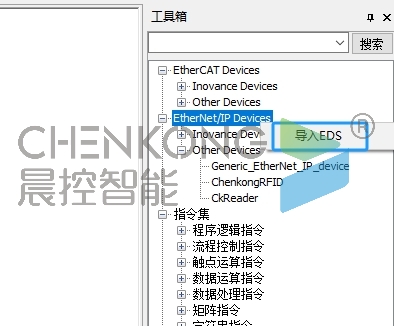

1、在软件页面右边工具箱中，右键EtherNet/IP Devices,点击导入EDS，导入设备文件

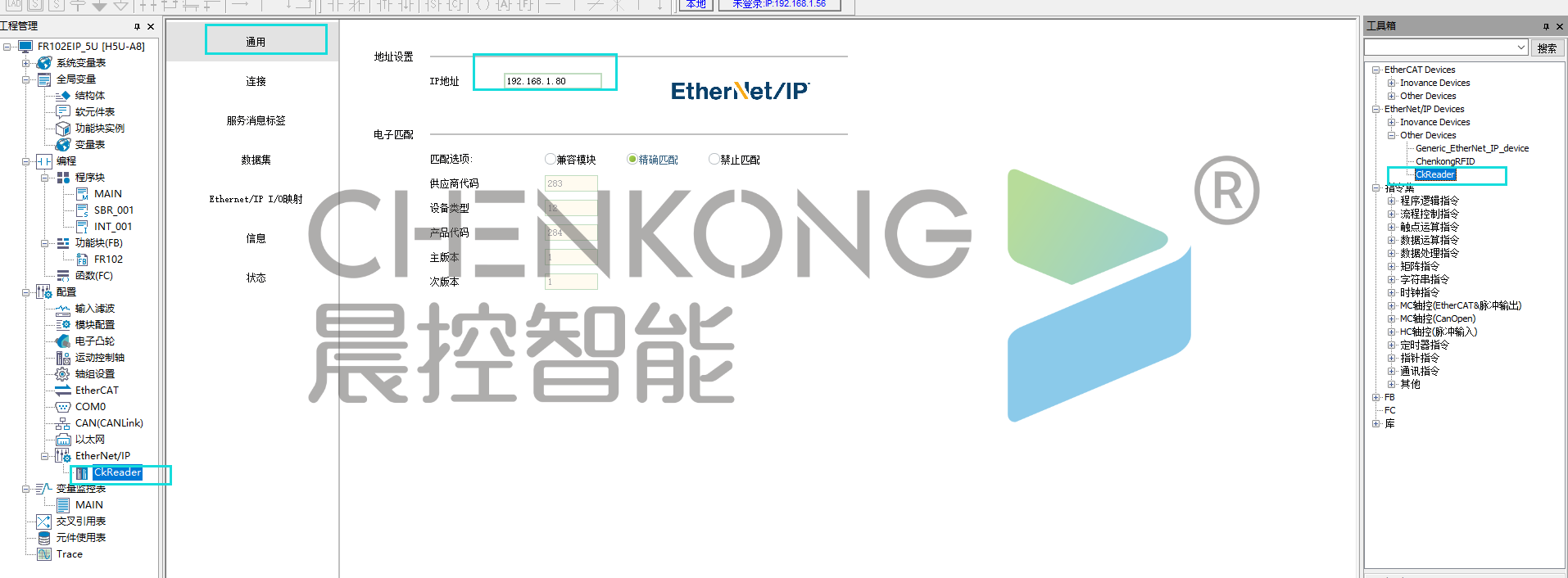

2、这个工具箱中点击添加刚刚加入设备，然后在左边中点击打开，在通用中修改IP为设备ip。
(案例设备为：192.168.1.80)

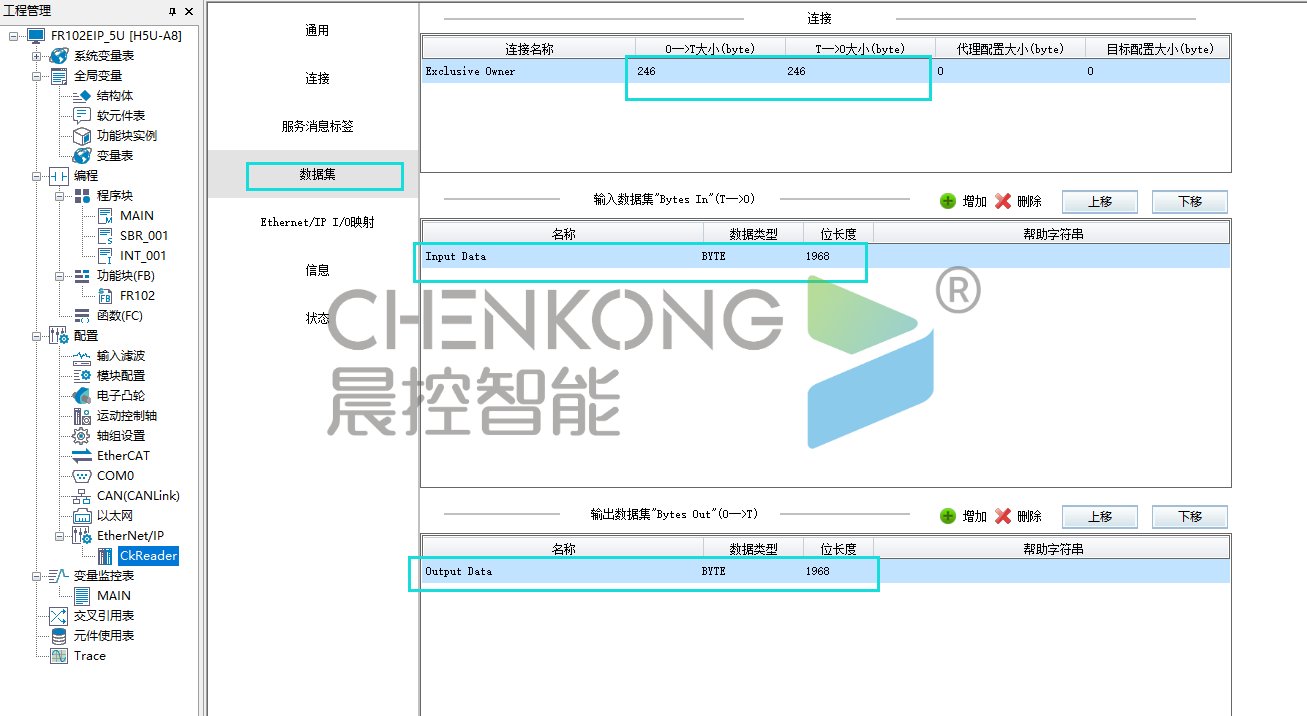

3、点击数据集，将映射输入输出数据设置为246byte；

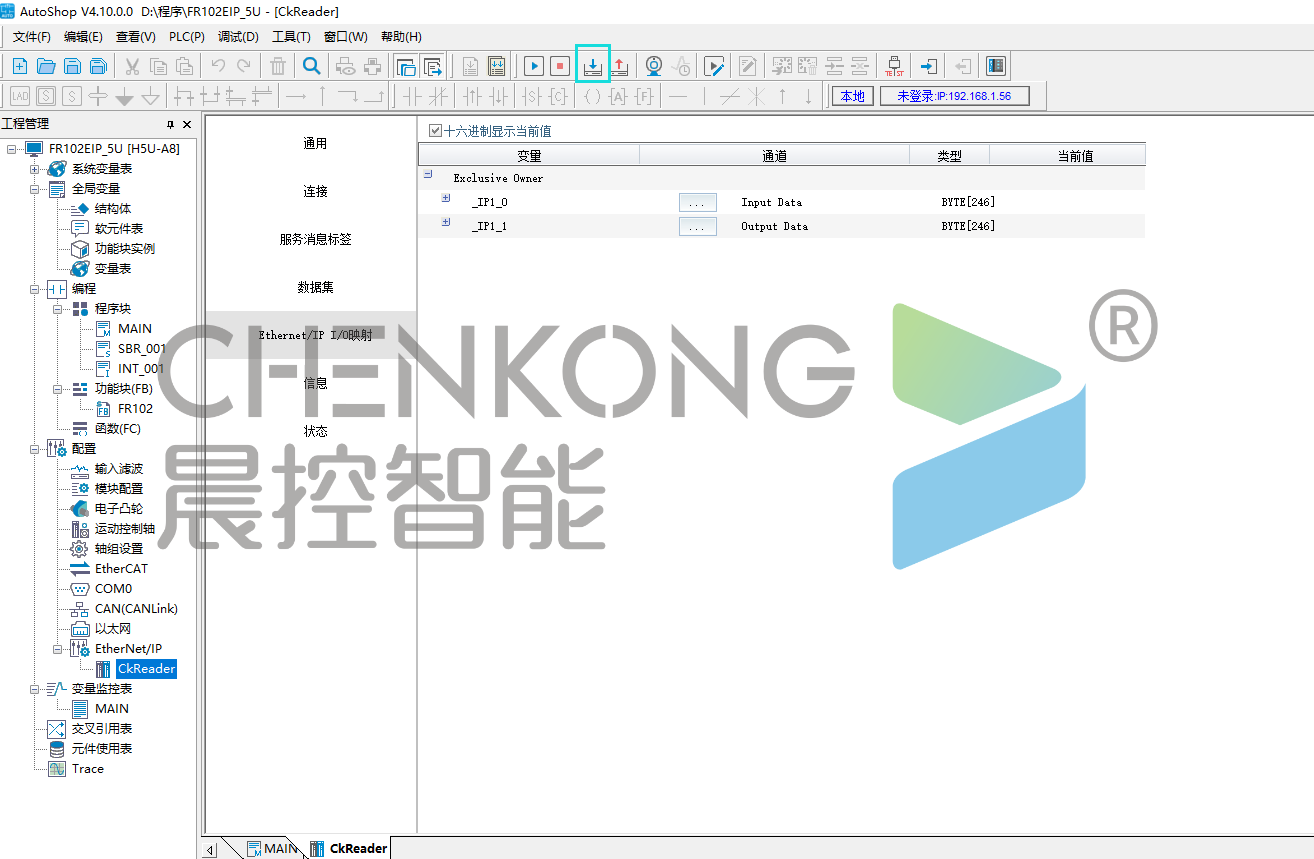

4、点击下载，将配置下载到plc中，即可完成连接。

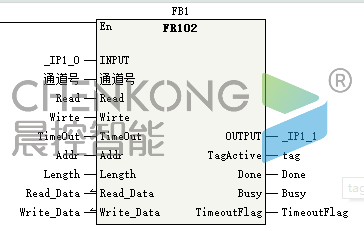

5、FR102功能块说明

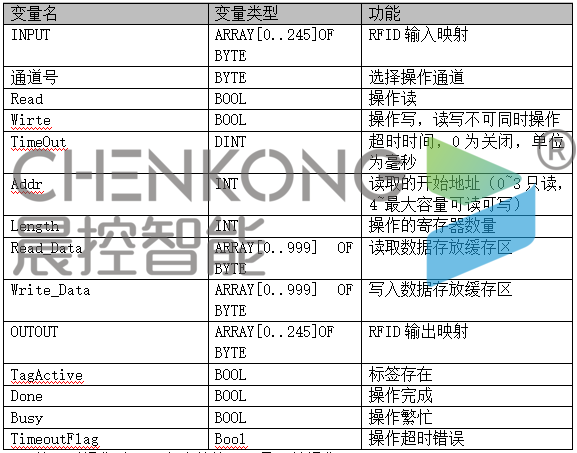

功能块说明：
