在工业自动化领域，汇川5U系列PLC以其稳定性和灵活性广受青睐。将CK-FR08与汇川5U系列PLC通过EtherNet/IP协议进行通讯连接，可以大大提升生产线的智能化水平。以下是具体的配置步骤：
首先，确保所需硬件和软件准备齐全，包括AutoShop软件、汇川5U系列PLC、CK-FR08读卡器以及标准POE交换机。接着，在AutoShop中新建程序，进入EtherNet/IP配置界面。
在EtherNet/IP Devices工具箱中，右键点击并选择导入EDS文件，选择CK-FR08的EDS文件进行添加。添加完成后，打开Other Devices，双击添加刚刚导入的设备。此时，设备会出现在EtherNet/IP列表中，点击设备并更改其ip地址，确保与实际连接设备的IP地址一致（例如192.168.1.80）。
接下来，进入设备的数据集设置界面，配置映射的数据集。在此步骤中，建议输入输出只保留一个INT类型，位长度设置为1024。这样可以在保证数据传输效率的同时，简化数据处理过程。
完成数据集设置后，映射界面将显示两个INT[4]数组。此时，点击下载按钮，将配置信息下载到PLC中。下载完成后，CK-FR08与汇川5U系列PLC的EtherNet/IP通讯连接即告成功。
通过这一配置过程，用户可以实现对RFID标签的高效读取，并将数据无缝传输至PLC控制系统，从而提升生产线的自动化水平和数据处理能力。整个配置过程简洁明了，即便是初次接触的用户也能快速上手，充分体现了CK-FR08与汇川5U系列PLC在工业应用中的高效性和便捷性。
晨控CK-FR08与汇川5U系列PLC配置EtherNet/IP通讯连接手册
产品说明：
CK-FR08是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE2、I-CODESLI等符合ISO15693国际标准协议格式标签的读取。读卡器同时支持标准工业通讯协议EtherNetIP，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
本期围绕着EtherNetIP协议与汇川通讯组态问题：
- 准备阶段
软件：AutoShop
PLC：汇川5U系列PLC
RFID读写器：CK-FR08

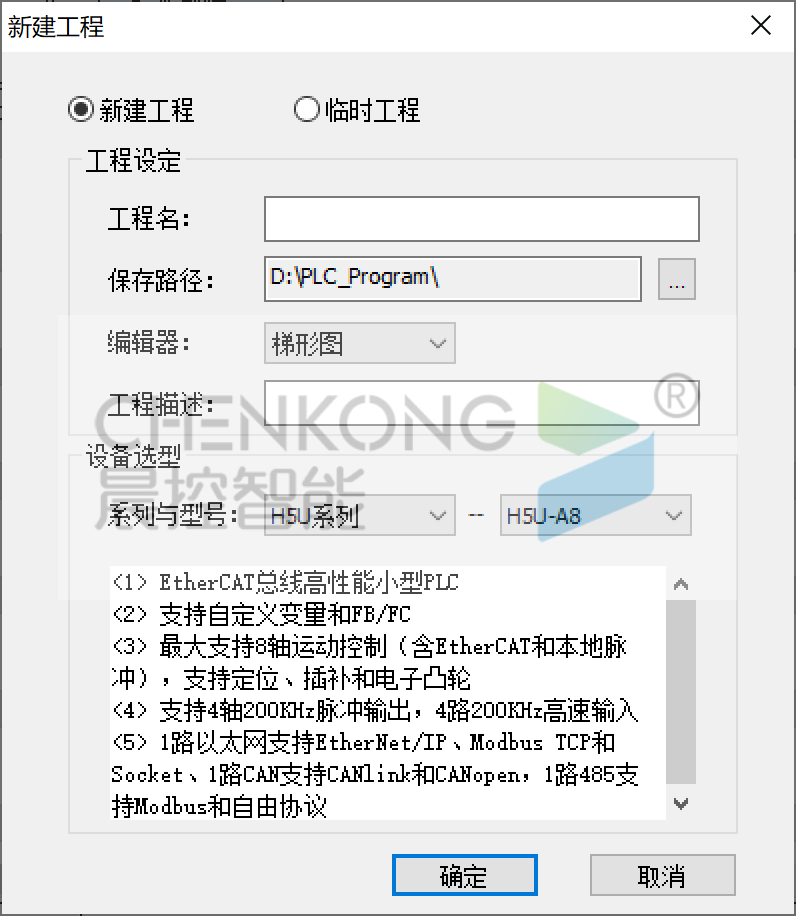

1、新建程序

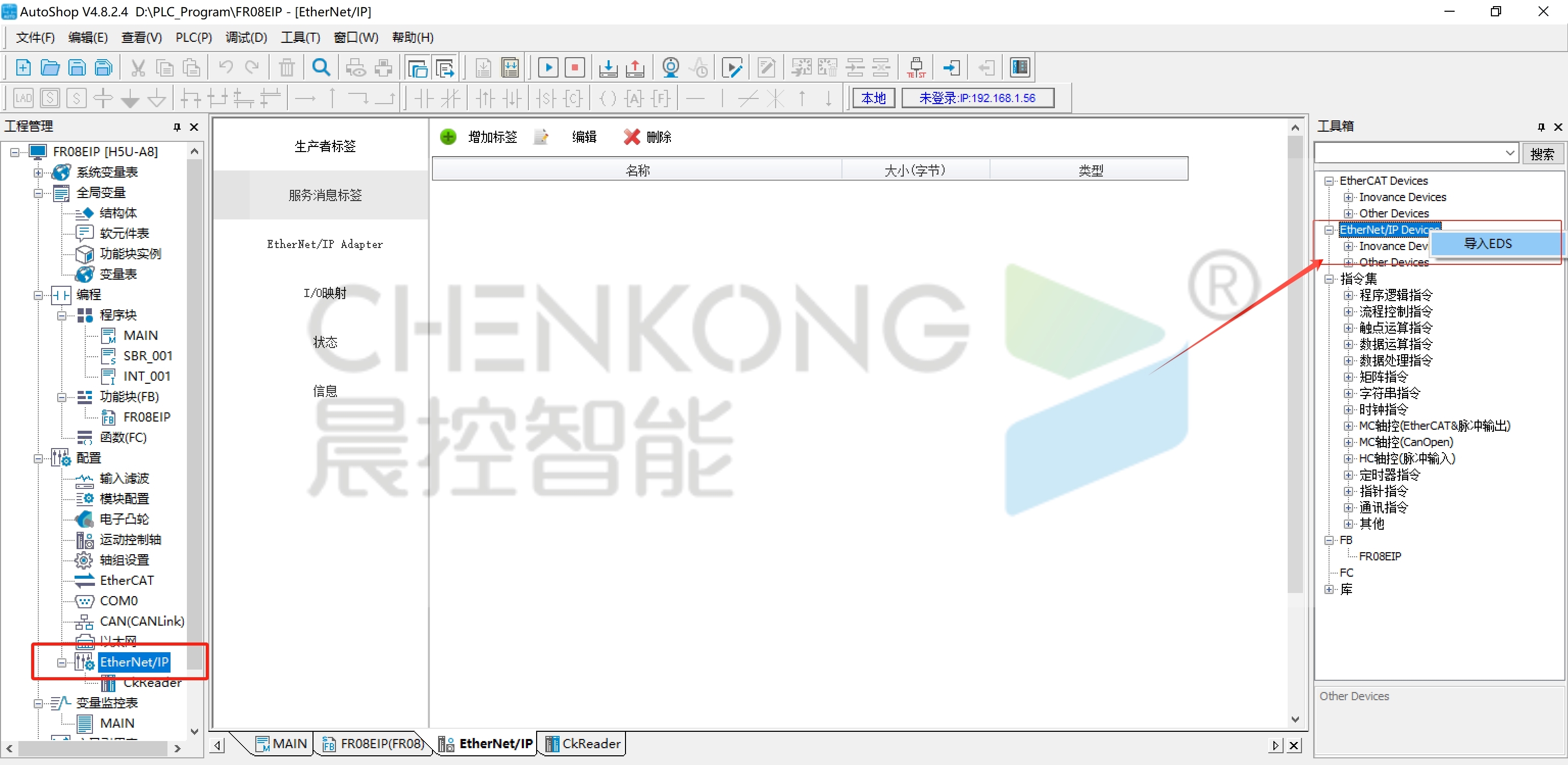

2、点击EtherNet/IP，在右边工具箱中右键EtherNet/IP Devices，点击导入EDS，选择设备EDS文件添加。
3、添加完文件后点击打开 Other Devices,双击添加刚刚添加的设备，添加后在右边EtherNet/IP中会出现设备，点击设备，更改IP为连接设备IP，（案例演示设备IP为192.168.1.80）

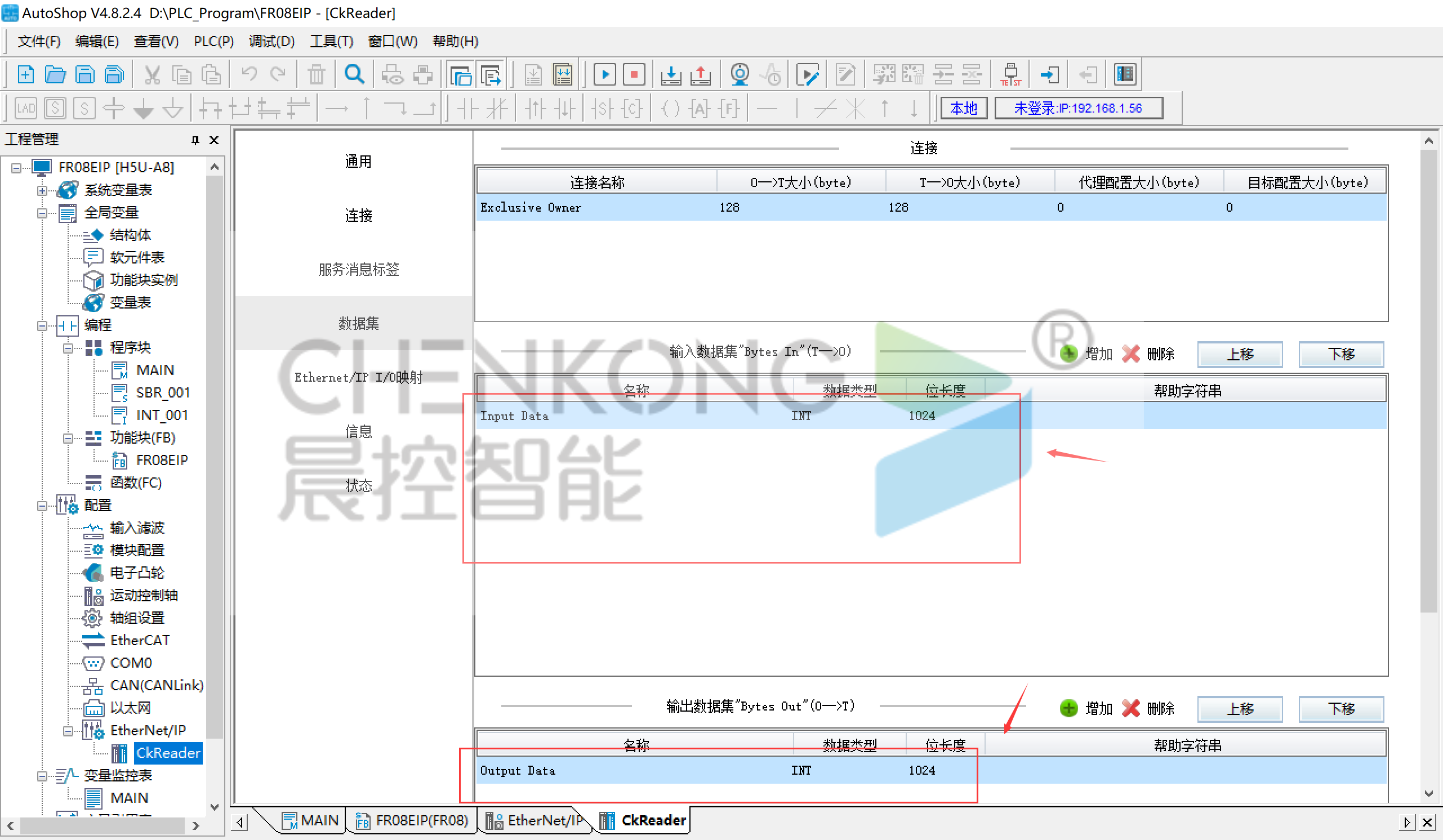

4、在设备的数据集里，设置映射的数据集：输入输出只保留一个INT，位长度设置位1024.

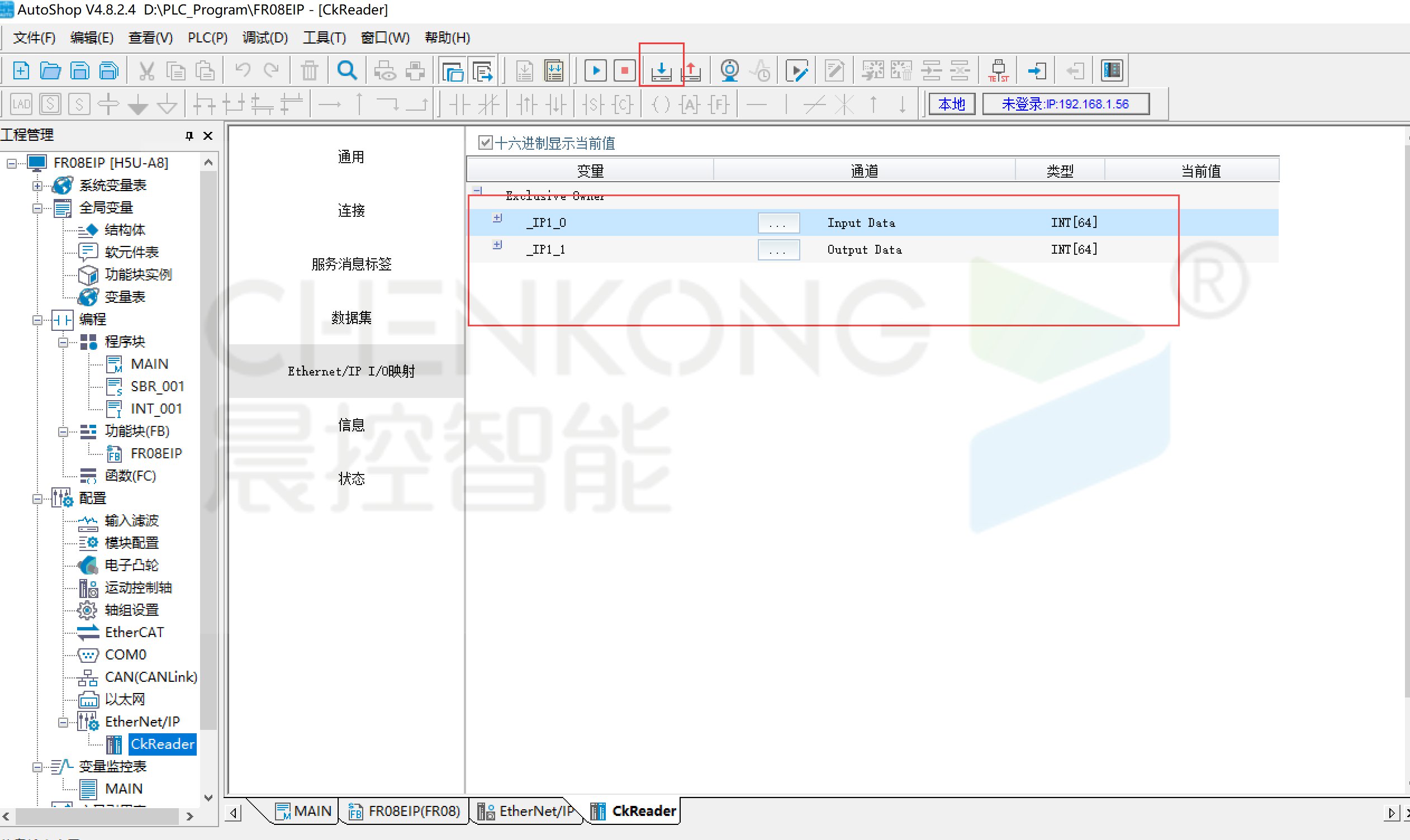

5、设置完成后，在映射里会有两个INT[4]数组,然后点击下载将配置下载到PLC中，即可连接完成。
