AC控制器管理三层交换机实现多网段AP协同

在大型网络环境中，为了提高网络性能和安全性，我们通常会采用三层交换机将网络划分为多个不同的网段。然而，当AC控制器与AP处于不同网段时，就需要进行跨三层交换机的管理。下面，我们将详细介绍跨三层交换机的环境下，AC控制AP的设置方法和注意事项。
首先，将AC连接到三层交换机的VLAN2（建议接口类型设置为Access），并设置AC的ip地址。网关地址设置为VLAN接口IP，本例中假设AC的IP地址是192.168.2.253。
接下来，进行AC的配置。您可以点击这里参考具体配置方法。
然后，启用VLAN3的dhcp服务，确保连接在VLAN3下的终端可以通过三层交换机获取到IP地址。
接着，设置DHCP参数。在VLAN3的DHCPO服务中，设置OPTION字段，其中设置OPTION 60为“TP-LINK”，OPTION 138设置为AC的IP地址“192.168.2.253”。
完成以上设置后，将无线AP切换到FIT模式并连接到VLAN3。此时观察AC管理界面，在AP列表中会发现分支机构接入的AP，然后进行设置管理以及状态监测。
如果在设置过程中无法发现AP，请注意以下事项：
1. AP已经切换为FIT模式。 2. VLAN3的DHCP服务的OPTION 138配置正确的IP地址。
设置过程中导致无法发现AP的因素较多，请务必按照指导进行设置。
总结来说，跨三层交换机的环境下，AC控制AP的设置需要遵循以下步骤：连接AC、配置AC、启用VLAN3的DHCP服务、设置DHCP参数、连接AP、监测AP状态。只要按照以上步骤进行操作，即可实现跨三层交换机的AC控制AP管理。

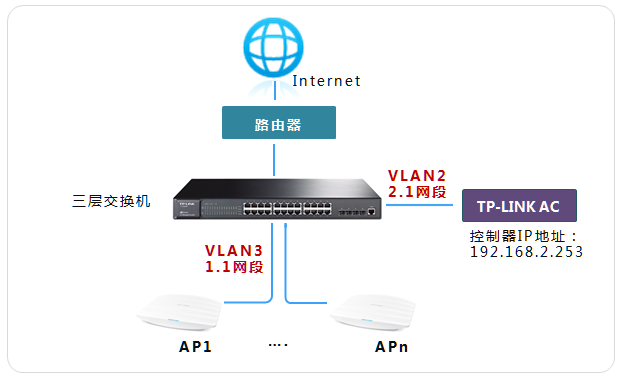

大型网络环境中，使用三层交换机将网络分为多个不同的网段。这种情况下，AC控制器与AP如果处于不同网段，则需要跨三层交换机进行管理。如下图（参数仅作举例使用）：

本文介绍跨三层交换机的环境下，AC控制AP的设置方法和注意事项。

请将AC连接三层交换机的VLAN2（建议接口类型设置为Access），并设置AC的IP地址，网关地址设置为VLAN接口IP，本例中假设AC的IP地址是192.168.2.253。

AC的配置方法，您可以点击参考：。

1、启用VLAN3的DHCP服务

开启VLAN3的DHCP服务，确保连接在VLAN3下的终端可以通过三层交换机获取到IP地址。

2、设置DHCP参数

设置VLAN3的DHCPO服务中的OPTION字段，其中设置OPTION 60设置为“TP-LINK”，OPTION 138设置为AC的IP地址“192.168.2.253”。

3、连接无线AP

以上设置完成后，请将无线AP切换到FIT模式并连接到VLAN3。

此时观察AC管理界面，在AP列表中会发现分支机构接入的AP，然后进行设置管理以及状态监测。

设置完成，如果无法发现AP，怎么办？

答：无法发现AP，请注意以下：

[1] AP已经切换为FIT模式。

[2] VLAN3的DHCP服务的Option 138配置正确的IP地址。

设置过程中导致无法发现AP的因素较多，请务必按照指导进行设置。
