首先，我们需要了解三层交换机和防火墙的基本功能。三层交换机主要负责网络层的路由功能，同时具有交换机的功能，可以快速转发数据包。而防火墙则负责保护网络安全，防止外部攻击，实现访问控制。
接下来，我们来探讨三层交换机与防火墙对接上网的配置思路。首先，将三层交换机配置为用户的网关，通过VLANIF接口，实现跨网段用户互访。然后，配置交换机作为DHCP服务器，为用户分配ip地址。同时，开启防火墙域间安全策略，使不同域的报文可以相互转发。最后，配置防火墙PAT转换功能，使用户可以访问外部网络。
具体配置步骤如下：
1. 配置交换机
（1）配置连接用户的接口和对应的VLANIF接口。
（2）配置连接防火墙的接口和对应的VLANIF接口。
（3）配置缺省路由。
（4）配置dhcp服务器。
2. 配置防火墙
（1）配置连接交换机的接口对应的IP地址。
（2）配置连接公网的接口对应的IP地址。
（3）配置缺省路由和回程路由。
（4）配置安全策略。
（5）配置安全策略，允许域间互访。
（6）配置PAT地址池，开启允许端口地址转换。
（7）配置源PAT策略，实现私网指定网段访问公网时自动进行源地址转换。
配置完成后，我们需要对配置效果进行验证。以本文为例，配置PC1的IP地址为192.168.1.2/24，网关为192.168.1.1；PC2的IP地址为192.168.2.2/24，网关为192.168.2.1。配置外网PC的IP地址为200.0.0.1/24，网关为200.0.0.2。验证方式为：PC1和PC2分别Ping通外网的IP 200.0.0.1/24，且都能访问Internet。
通过以上配置，三层交换机和防火墙成功对接上网，实现了网络安全防护和高效数据转发。当然，实际应用中还需要根据企业网络的具体需求进行调整和优化。希望本文能为您在配置三层交换机与防火墙对接上网的过程中提供一定的参考和帮助。
交换机如何与路由器对接上网？我们来看下三层交换机与防火墙对接上网配置示例。
我们上面了解到了防火墙与交换机的区别与功能，那么防火墙与交换机又是如何配合使用在项目中呢？这里面我们以华为配置为例。
一、组网网要求
某公司拥有多个部门且位于不同网段，各部门均有访问Internet的需求。现要求用户通过三层交换机和防火墙访问外部网络，且要求三层交换机作为用户的网关。

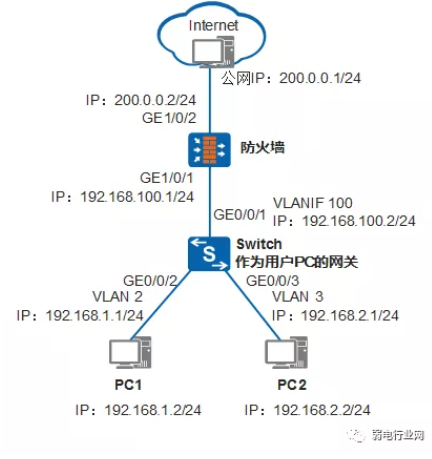

二、三层交换机与防火墙对接上网组网图
三、配置思路
配置交换机作为用户的网关，通过VLANIF接口，实现跨网段用户互访。
配置交换机作为DHCP服务器，为用户分配IP地址。
开启防火墙域间安全策略，使不同域的报文可以相互转发。
配置防火墙PAT转换功能，使用户可以访问外部网络。
四、配置步骤
1、配置交换机

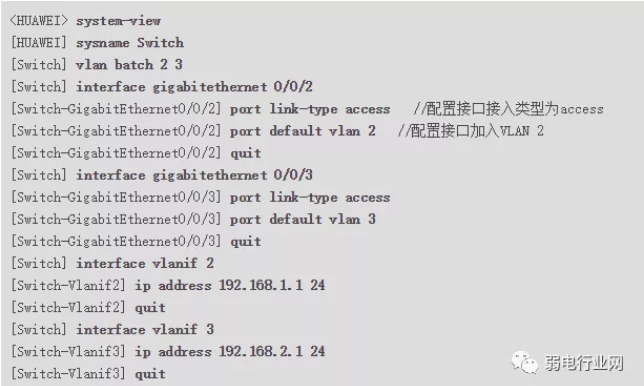

# 配置连接用户的接口和对应的VLANIF接口。
# 配置连接防火墙的接口和对应的VLANIF接口。
# 配置缺省路由。

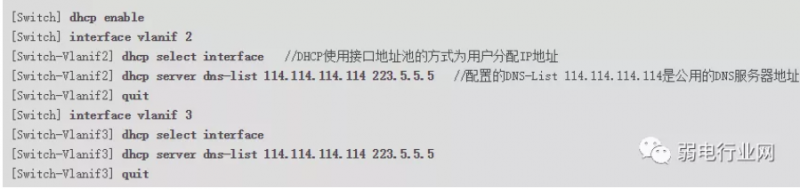

# 配置DHCP服务器。
现在交换机配置完全。
2、配置防火墙

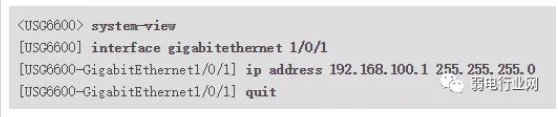

# 配置连接交换机的接口对应的IP地址。
# 配置连接公网的接口对应的IP地址。
# 配置缺省路由和回程路由。

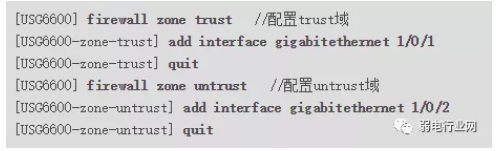

# 配置安全策略。

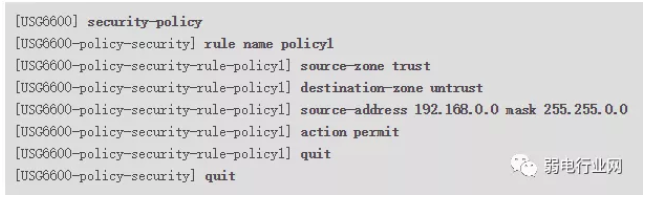

# 配置安全策略，允许域间互访。

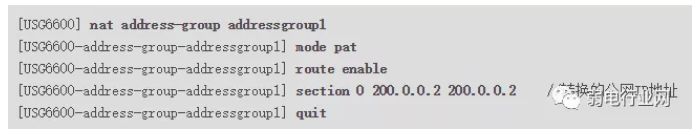

# 配置PAT地址池，开启允许端口地址转换。

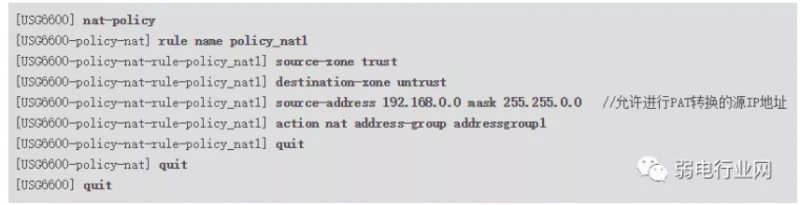

# 配置源PAT策略，实现私网指定网段访问公网时自动进行源地址转换。
经过配置后：
配置PC1的IP地址为192.168.1.2/24，网关为192.168.1.1；PC2的IP地址为192.168.2.2/24，网关为192.168.2.1。
配置外网PC的IP地址为200.0.0.1/24，网关为200.0.0.2。
配置完成后，PC1和PC2都可以Ping通外网的IP 200.0.0.1/24，PC1和PC2都可以访问Internet。
