企业路由器NAT环境IPSEC VPN配置实用教程

为了确保数据安全，IPSec和NAT技术常常被用于网络通信中。然而，这两种技术之间存在着冲突，因为NAT网关会修改数据的源ip地址，而IPsec为了保证数据安全，需要对数据包进行加密和校验。为了解决这个问题，我们需要采取一些措施。
某公司的办事处位于一栋写字楼内，该写字楼有自己的独立网络结构，并使用同一个网络出口连接互联网。为了与总部建立IPSec VPN，办事处需要共享公司总部的网络资源。由于写字楼的网络出口设置了NAT网关，这就导致了IPsec和NAT之间的冲突。
为了解决这个问题，TP-LINK路由器在IPSec协议中增加了NAT-T协议的支持。NAT-T协议能够自动发现网络中的NAT设备，并将数据包封装到UDP包中，使得VPN可以在NAT环境下使用。
以下是配置IPsec VPN的步骤：
1. 选择IKE协商模式为野蛮模式，以确保IKE协商的顺利进行。
2. 在“IKE安全策略”的设置中，认证ID必须选择为NAME，以确保安全策略的设置正确无误。
3. 由于NAT模型与IPsec中的AH协议的设计理念相违背，所以，在选择IPsec协议时，只能选择ESP协议。
以下是具体的配置方法：
1. 在TL-ER61系列和TL-R400VPN路由器之间搭建IPsec VPN，可以参考以下链接：[TL-R400VPN ——IPSEC VPN配置实例](HTTP://service.tp-link.com.cn/detail_article_187.html)。
2. 在TL-ER61系列之间搭建IPsec VPN，可以参考以下链接：[ER6系列路由器应用——IPSEC VPN配置实例](http://service.tp-link.com.cn/detail_article_166.html)。
配置IPsec VPN时，还需要注意以下事项：
1. 在新版本的路由器中，ike协商模式为响应者模式，且前端有NAT设备时，需在前端NAT设备里做映射。映射端口为500和4500。
通过以上配置，我们可以实现IPsec VPN在NAT环境下的正常运行，从而解决IPsec和NAT之间的冲突，确保数据传输的安全。

技术背景

IPsec为了保证数据的安全，需要对数据包进行加密和校验，防止数据在传输过程中被第三方获取或修改。而NAT网关的作用则是通过IP地址转换来实现共享上网和保护内网服务器，这样势必会修改数据的源IP地址。这样这两种技术的本身便存在了冲突。

用户环境

某公司的办事处设置在某写字楼内。该写字楼有自己独立的网络结构，并且使用同一个网络出口连接互联网。该办事处需要与总部建立IPSEC VPN共享公司总部的网络资源。

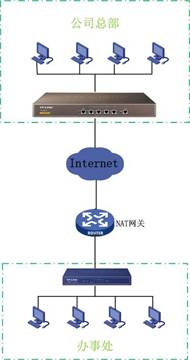

拓扑结构

TP-LINK解决方法

TP-LINK路由器通过在IPSEC协议中增加了NAT-T协议的支持，这样路由器会自动发现网络中的NAT设备，将数据包封装到UDP包中，使VPN可以在NAT环境下使用。

IPSEC配置方法

TL-ER61系列与TL-R400VPN搭建IPSEC参考：TL-R400VPN ——IPSEC VPN配置实例

TL-ER61系列之间搭建IPSEC VPN参考：ER6系列路由器应用——IPSEC VPN配置实例

配置注意事项

1） IKE的协商模式要选为野蛮模式

2） 在“IKE安全策略”的设置中，认证ID必须选择为NAME。

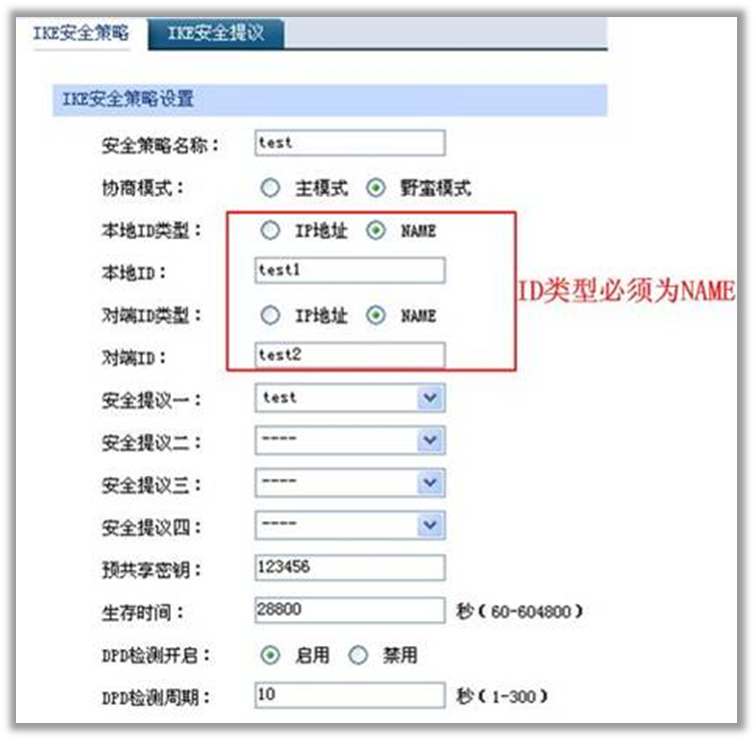

TL-ER6120 IKE策略设置

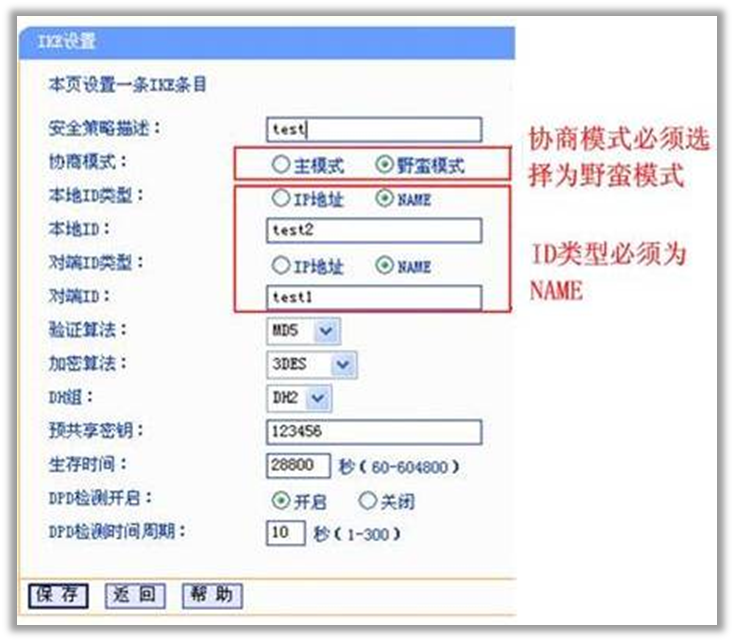

TL-R400vpn IKE策略设置

3） 由于NAT模型与IPSEC中的AH协议的设计理念是完全相违背的，所以，在选择IPSEC协议的的时候，只能选择ESP协议。

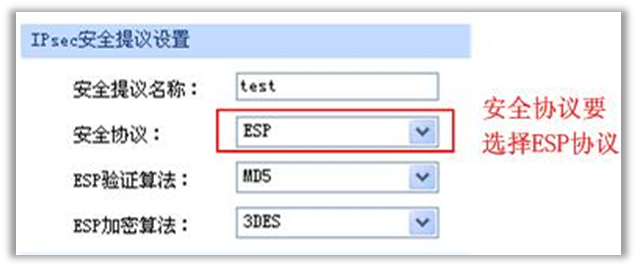

TL-ER6120安全提议设置

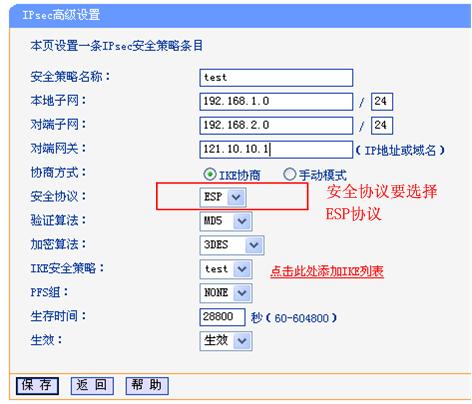

TL-R400vpn IPsec策略设置

ER6系列其他VPN设置参考：ER6系列路由器应用——PPTP/L2TP VPN配置实例

注意：新版本中如路由器搭建ipsec时ike协商模式为响应者模式，且前端有nat设备，需在前端nat设备里做映射。（映射端口为500和4500）
