首先，了解VLAN的基本概念。VLAN（Virtual Local Area network，虚拟局域网）是一种将网络划分成多个虚拟局域网的技术，可以隔离广播域和网络流量，提高网络的安全性和可管理性。下面，我们将通过两个实例，详细讲解华为交换机的VLAN配置。
**实例一：基础VLAN配置**
1. 创建VLAN
在配置VLAN之前，首先需要在交换机上创建VLAN。以Quidway系列交换机为例，创建VLAN的命令如下：
```bash [Quidway] vlan 10 // 创建VLAN 10 [Quidway] vlan 20 // 创建VLAN 20 ```
2. 配置端口VLAN
接下来，需要将端口分配到创建的VLAN中。这里以GigabitEthernet2/0/1端口为例，将其分配到VLAN 10中：
```bash [Quidway] interface GigabitEthernet2/0/1 [Quidway-GigabitEthernet2/0/1] port link-type Access [Quidway-GigabitEthernet2/0/1] port default vlan 10 [Quidway-GigabitEthernet2/0/1] quit ```
3. 配置VLAN ip地址
最后，为每个VLAN配置IP地址。这里以VLAN 10和VLAN 20为例，分别为它们配置IP地址：
```bash [Quidway] interface Vlanif10 [Quidway-Vlanif10] ip address 192.168.1.1 255.255.255.0 [Quidway-Vlanif10] quit
[Quidway] interface Vlanif20 [Quidway-Vlanif20] ip address 192.168.2.1 255.255.255.0 [Quidway-Vlanif20] quit ```
**实例二：VLAN互通配置**
假设有两台华为交换机LSW1和LSW2，分别连接着两台PC。现在，我们需要配置VLAN，使得LSW1的PC1和PC3可以互通，同时LSW2的PC2和PC4可以互通。
1. 在LSW1上创建VLAN 10和VLAN 20，并配置端口：
```bash [LSW1] vlan 10 [LSW1] vlan 20 [LSW1] interface GigabitEthernet2/0/1 [LSW1-GigabitEthernet2/0/1] port link-type access [LSW1-GigabitEthernet2/0/1] port default vlan 10 [LSW1-GigabitEthernet2/0/1] quit [LSW1] interface GigabitEthernet2/0/2 [LSW1-GigabitEthernet2/0/2] port link-type access [LSW1-GigabitEthernet2/0/2] port default vlan 20 [LSW1-GigabitEthernet2/0/2] quit ```
2. 在LSW2上创建VLAN 10和VLAN 20，并配置端口：
```bash [LSW2] vlan 10 [LSW2] vlan 20 [LSW2] interface GigabitEthernet2/0/1 [LSW2-GigabitEthernet2/0/1] port link-type access [LSW2-GigabitEthernet2/0/1] port default vlan 10 [LSW2-GigabitEthernet2/0/1] quit [LSW2] interface GigabitEthernet2/0/2 [LSW2-GigabitEthernet2/0/2] port link-type access [LSW2-GigabitEthernet2/0/2] port default vlan 20 [LSW2-GigabitEthernet2/0/2] quit ```
通过以上两个实例，我们详细讲解了华为交换机的VLAN配置。在实际应用中，可以根据需要调整VLAN的划分和端口配置，以满足不同的网络需求。希望这些内容能够帮助大家更好地掌握华为交换机的配置技能。
本期专题：二个实例详解华为交换机配置

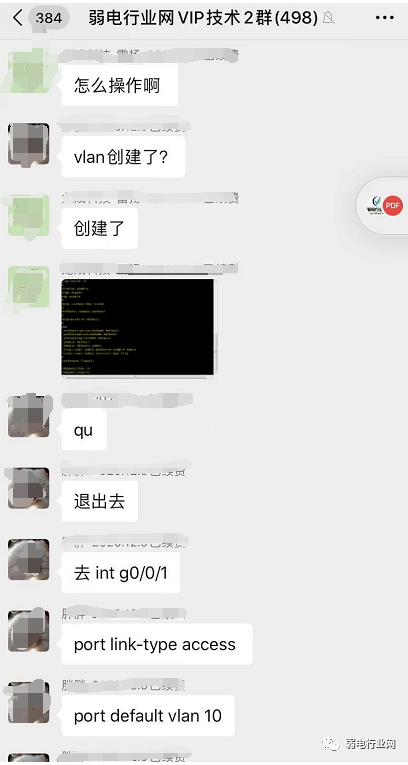

华为交换机如何配置？做项目我们用的比较多的就是华为交换机，不少朋友对这块的命令不懂，做项目干着急，在我们vip群中也经常有朋友问到。
本期我们通过二个实例详解华为交换机的配置，彻底清楚。
一、配置vlan
先来温习下华为交换机的基础配置命令。
对于一个企业网络，通常需要根据部分划分不同的VLAN，用于隔离广播域和网络隔离。首先配置交换机全局的VLAN，根据端口所连接的终端，给端口分配不同的VLAN，端口类型配置成access模式；交换机和交换机之间的互联端口配置成trunk模式，并且允许所有的VLAN通过，实现局域网内部的互联。
1、创建vlan
[Quidway-vlan100] quit //回到配置视图2、将端口加入到vlan中： [Quidway] interface GigabitEthernet2/0/1 (10G光口)
[Quidway- GigabitEthernet2/0/1] port link-type access //定义端口传输模式
[Quidway- GigabitEthernet2/0/1] port default vlan 100 //将端口加入vlan100
[Quidway- GigabitEthernet2/0/1] quit //回到配置视图 [Quidway] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口配置视图中。0代表1号口
[Quidway- GigabitEthernet1/0/0] port link-type access //定义端口传输模式
[Quidway- GigabitEthernet2/0/1] port default vlan 10 //将这个端口加入到vlan10中
[Quidway- GigabitEthernet2/0/1] quit
3、将多个端口加入到VLAN中
4、交换机配置IP地址 [Quidway] interface Vlanif100 // 进入vlan100接口视图与vlan 100命令进入的地方不同
[Quidway-Vlanif100] ip address 119.167.200.90 255.255.255.252 // 定义vlan100管理IP三层 交换网关路由
[Quidway-Vlanif100] quit //返回视图
[Quidway] interface Vlanif10 // 进入vlan10接口视图与vlan 10命令进入的地方不同
[Quidway-Vlanif10] ip address 119.167.206.129 255.255.255.128 // 定义vlan10管理IP三层交换网关路由 [Quidway-Vlanif10] quit
5、配置默认静态路由： [Quidway]ip route-static 0.0.0.0 0.0.0.0 119.167.200.89 // 配置默认静态路由。 6、 交换机保存设置和重置命令 7、交换机常用的显示命令 用户视图模式下：
8、恢复交换机出厂设置
二、实例、配置交换机的vlan，使同vlan交换机互通
在项目中，给网络项目划分vlan，这个是最常见的配置，基本上大部分项目都有的，那么如何来划分vlan呢？使同vlan的主机能够互相通信呢？我们来看下下面案例。

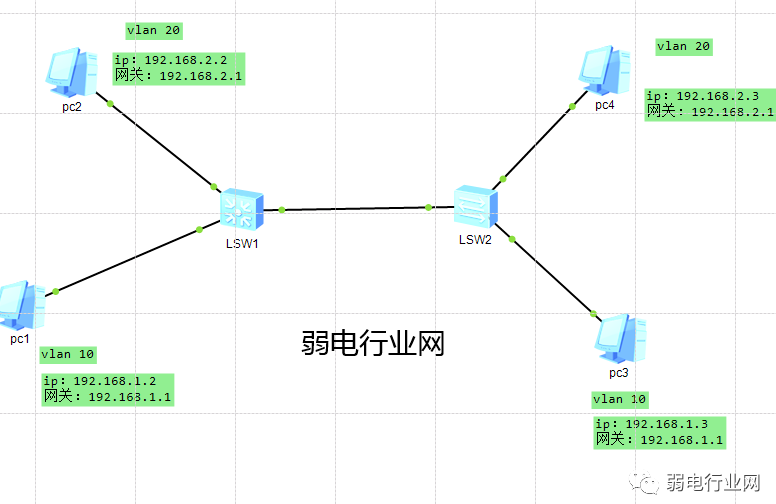

如下图：
LSW1与LSW2都是三层交换机，现在两台交换机分别连着两台pc。
其中：
LSW1的0/0/1端口连着pc1，0/0/2连着pc2，0/0/3端口连着lsw2。
LSW2的0/0/1端口连着pc3，0/0/2连着pc4，0/0/3端口连着lsw1。
要求：将pc1、pc3划分到vlan 10中，pc、pc4划分到vlan 20中，且使它们同vlan中的主机可以通信，不同的vlan的主机不能通信，那么如何配置呢？
项目配置：
一、配置LSW1
1、划分vlan
那么就在lsw1中创建了两个vlan，10与20。
2、配置与pc1连接的0/0/1端口，将0/0/1端口分配给vlan 10。

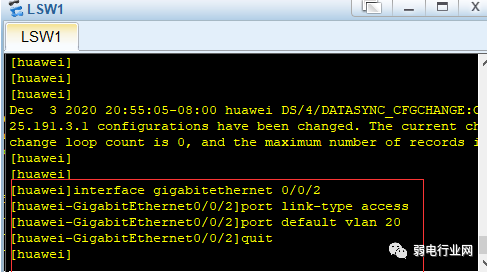

3、配置与pc2连接的0/0/2端口，将0/0/2端口分配给vlan 20。

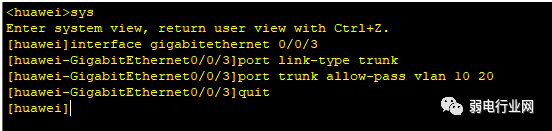

4、配置与LSW2连接的0/0/3端口，允许通过vlan 10与vlan 20。
这里面0/0/3端口配置的模式是Trunk，因为端口0/0/3是与lsw2相关的。
那么lsw1就配置完了，我们再来看LSW2，LSW2的配置与SLW1的配置完全一样，下面我们来看下。
二、配置LSW2

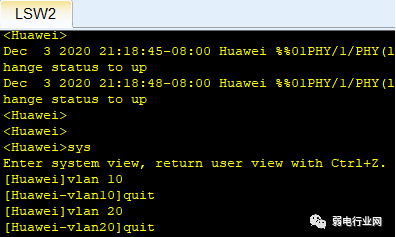

1、划分vlan
那么就在lsw2中创建了两个vlan，10与20。
2、配置与pc3连接的0/0/1端口，将0/0/1端口分配给vlan 10。
3、配置与pc4连接的0/0/2端口，将0/0/2端口分配给vlan 20。

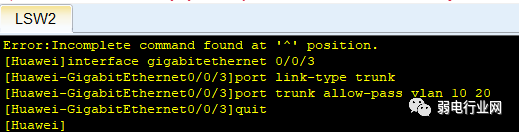

4、配置与LSW2连接的0/0/3端口，允许通过vlan 10与vlan 20。
这里面0/0/3端口配置的模式是trunk，因为端口0/0/3是与lsw1相关的。
三、测试

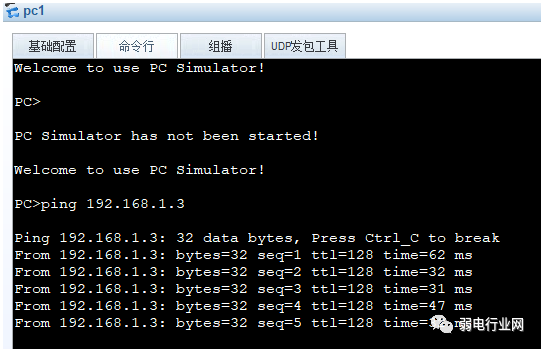

1、pc1与pc3同一个vlan，可以ping通。

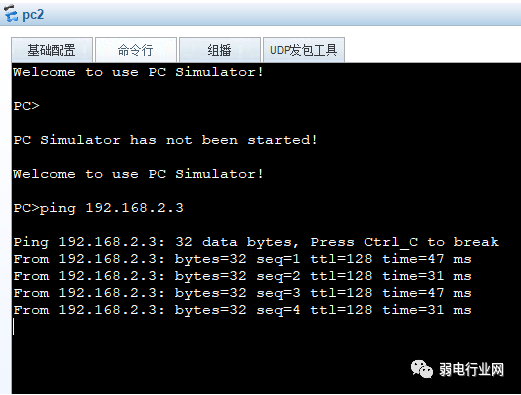

2、pc2与pc4是同一个vlan，可以ping通。

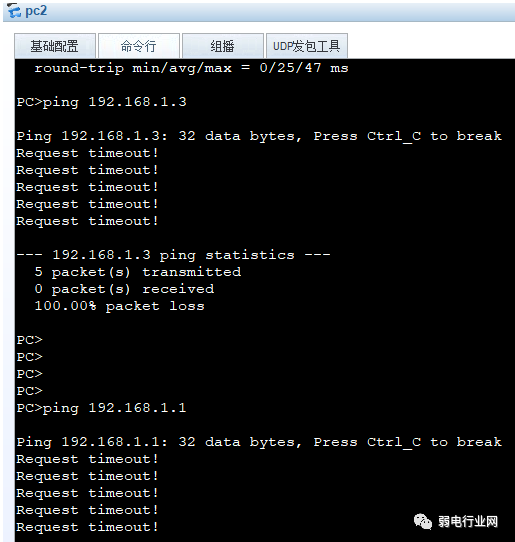

3、pc2无法ping通pc1与vlan 10的网关，因为他们不是同一个vlan中。
那么，如何才能让vlan10中pc1、pc2与vlan20中的pc3与pc4能够互通呢?
三、实例延展：如何使不同vlan间互通
在上面的基础上，如何使vlan 10与vlan 20中的pc能够互通呢？那么只需要给vlan 10与vlan 20增加ip地址就行。

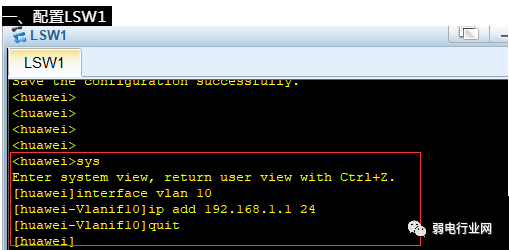

一、配置LSW1
配置了vlan 10、vlan 20的网关地址。

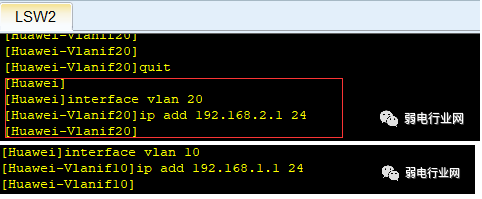

二、配置LSW2
配置了vlan10、vlan 20的网关地址。
三、测试

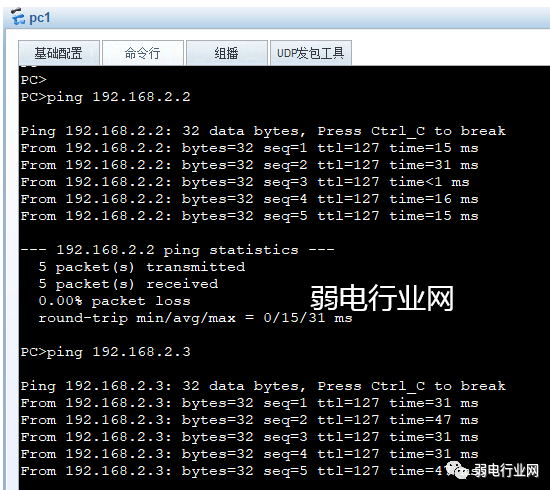

1、pc1可以完全ping通不在同一个vlan中的pc4与vlan 20的网关。

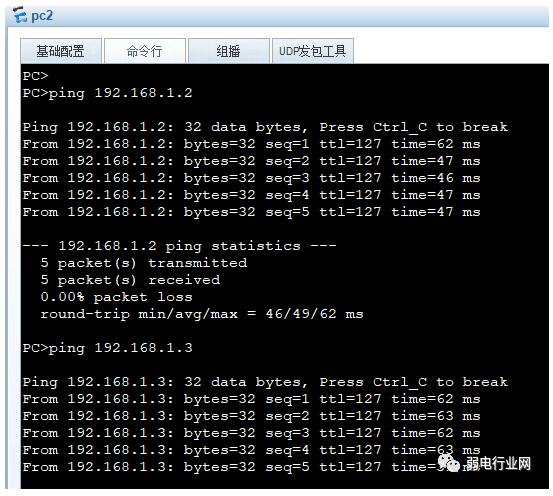

2、pc2可以完全ping通不在同一个vlan中的pc1与pc3的网关。
则vlan 10与vlan 20中的pc实现互通。
