首先，我们需要明确VLAN的基本概念。VLAN，即虚拟局域网，它通过将物理网络划分为多个逻辑网络，实现不同部门间的隔离。在配置VLAN时，主要分为三个步骤：
**步骤一：选择VLAN的类型**
在交换机的VLAN管理界面，选择VLAN配置模式为802.1Q Tag VLAN。这种模式允许交换机对传输的数据包添加或移除VLAN标记，以便识别数据包所属的虚拟网络。
**步骤二：设置VLAN组的划分**
在“VLAN管理”——“Tag VLAN配置”页面中，设置VLAN组的划分。首先，为每个VLAN分配一个唯一编号和相应的VID值。然后，通过勾选相应的端口，将这些端口加入到对应的VLAN中。在出口规则选项中，可以选择“加Tag”或“去Tag”。
需要注意的是，在实例配置中没有使用VLAN 1，因此在交换机配置过程中，请将所有端口从VLAN1中清除。
**步骤三：设置端口PVID值**
在“VLAN管理”——“Tag VLAN全局配置”页面中，设置每个端口的缺省VID值，即PVID值。PVID值决定了未标记VLAN数据包的所属VLAN。例如，将端口2—12的PVID设置为2，端口13-22设置为3，端口24设置为4。
以下是一个具体的配置实例：
1. 创建三个VLAN组：VLAN2（VID=2），VLAN3（VID=3），VLAN4（VID=4）。
2. 在交换机A上，将端口1—12、24分配给VLAN2，其中端口1设置为加Tag，端口2—12、24设置为去Tag；将端口1、13—22、24分配给VLAN3，其中端口1设置为加Tag，端口13-22、24设置为去Tag；将端口1—22、24分配给VLAN4，其中端口1设置为加Tag，端口2-22、24设置为去Tag。
3. 在交换机B上，进行类似的配置。
通过以上步骤，我们可以实现以下功能：
- 不同VLAN的电脑之间无法互相访问，确保了信息安全。 - 同一VLAN的电脑可以互相访问，实现了资源共享。 - 所有电脑均可通过共享路由器上网，方便了网络接入。
总之，利用Web Smart型交换机的VLAN功能，我们可以轻松实现企业内部网络的隔离与共享，提高网络安全性，同时满足不同部门的需求。【使用环境】
在现实环境中，很多企业为了内部机构的安全，经常需要把企业局域网依据部门划分为许多小型的局域网，各个小局域网之间不能够互相访问，但要共享上网，或者共享文件服务器。本文档就是以此应用为基准，来指导大家如何利用我司的Web Smart型交换机的VLAN来实现这样的需求。
【网络拓扑】

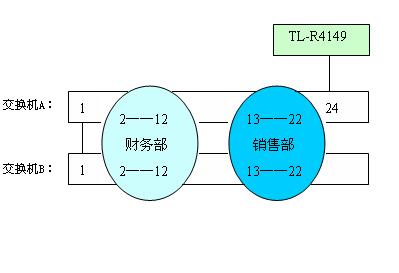

拓扑说明：
1、交换机A和交换机B均为TL-SL2428WEB，路由器使为TL-R4149；
2、实现目的：
交换机A的2—12端口与交换机B的2—12端口可以互访；
交换机A的13—22端口与交换机B的13—22端口可以互访；
图中财务部与销售部之间不能互访；
两台交换机连接的所有电脑均可以通过交换机A上24口路由器上网。
【 VLAN 设置实例】
设置VLAN功能一般需要分为三个步骤：
1、选择VLAN的类型。
2、设置VLAN组的划分。
3、端口PVID值的设置。

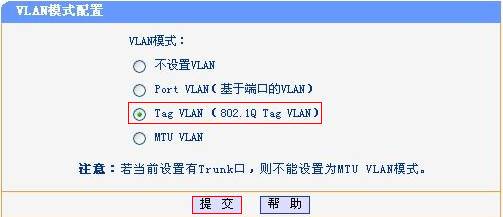

步骤 1 ：在 VLAN 管理下选择 VLAN 配置模式为 802.1Q Tag VLAN
步骤 2: 设置 VLAN 组的划分
在“VLAN管理”——“Tag VLAN配置”页面，在VLAN号下拉菜单中选择所想设置的VLAN的序号，在VLAN ID：（1-4094）后面填入VLAN对应的VID值，（VID值一般会随着VLAN号的变化而变化）。通过勾选相应的端口把端口加入到所对应的VLAN里面，在出口规则选项中可以选择“加Tag”或者“去Tag”。
注意：
实例配置中没有使用 VLAN 1 ，所以在交换机配置过程中请把所有端口从 VLAN1 中清除掉。
设置三个VLAN组如下：
VLAN2：（VID=2）
交换机A：
包括端口：勾选1—12、24端口，其中端口1为加Tag，端口2—12、24为去Tag，其它端口不勾选。端口2—12的缺省VID=2。
交换机B：
包括端口：勾选1—12端口，其中端口1为加Tag，端口2—12去Tag，其它端口不勾选。端口2—12的缺省VID=2。
VLAN3：（VID=3）
交换机A：

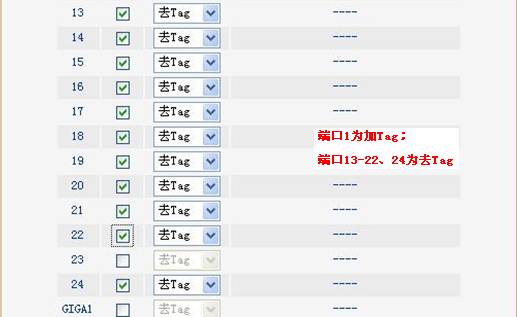

包括端口：勾选1，13—22，24端口，其中端口1为加Tag，端口13-22、24为去Tag，其它端口不勾选。端口13-22的缺省VID=3。
交换机B：勾选1，13—22端口，其中端口1为加Tag，端口13-22为去Tag，其它端口不勾选。端口13-22的缺省VID=3。
VLAN4：（VID=4）
交换机A：

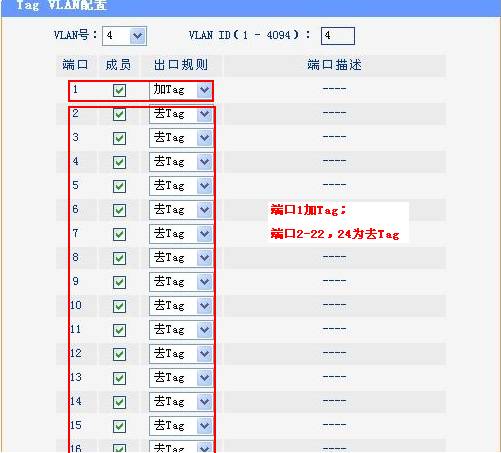

包括端口：勾选1—22，24端口，其中端口1加Tag，端口2-22，24为去Tag，其它端口不勾选。端口24的缺省VID=4。
交换机B：
包括端口：勾选1—22 端口，其中端口1加Tag，端口2-22为去Tag，其它端口不勾选。
交换机A相关配置截图如下：
配置VLAN2及端口成员
配置VLAN3及端口成员
配置VLAN4及端口成员
步骤 3 ：设置每个端口的 PVID 值
在“VLAN管理”——“Tag VLAN全局配置”页面，设置每个端口的缺省VID。
如下图，设置各个端口的缺省VID如下：
端口2—12缺省VID=2 端口13-22缺省VID=3 端口24缺省VID=4
端口1由于是Tag端口，其缺省VID值保持默认即可。
交换机B上我们也要进行类似的设置，只不过端口所属VLAN情况略有不同。
至此整个配置过程就全部结束，通过上面的设置可以实现属于不同VLAN的电脑无法互相访问，但是都可以共享路由器上网。
