中小规模的企业通常采用纯二层网络，通过VLAN划分实现不同部门间的隔离。但这样一来，网络中必然会有一些服务器或出口路由器需要被多个VLAN共享，这就给网络设计带来了挑战。
为了解决这一问题，TPLINK提出了二层全网络型交换机，并引入了private vlan技术。该技术可以帮助企业在二层网络环境中，实现不同VLAN间的资源共享。
以某公司为例，其网络需求如下：
1. 财务部门和销售部门之间相互隔离，不能相互通信； 2. 不同交换机下的相同部门的成员能相互通信； 3. 各部门均能访问互联网和内网服务器。
针对这一需求，我们采用了如下网络规划：
1. 在两个交换机上创建一个vlan ID为2的Primary VLAN，包含所有端口； 2. 创建VLAN ID为3和4的Secondary VLAN，分别划分Switch 1和Switch 2的1-10、11-20号端口。
具体配置步骤如下：
1. 进入交换机管理页面，添加Primary VLAN 2，Secondary VLAN 3和4； 2. 将两个vlan的公共端口设置为Promiscuous模式，使24、25、26号端口包含所有属于Primary VLAN2的Secondary VLAN； 3. 将1-10号端口的端口类型设置为Host，并加入到Secondary VLAN 3中； 4. 将11-20号端口划分到Secondary VLAN 4中； 5. 将出口规则设置为tag，确保数据包在传输过程中被正确识别。
通过以上配置，switch1的网络设置就完成了。同样的方法也可以应用于switch 2。
配置完成后，公司各部门之间的网络访问需求得到了满足。财务部门和销售部门实现了相互隔离，不同部门间的成员可以相互通信，同时，各部门也能正常访问互联网和内网服务器。
总之，private vlan技术在解决VLAN资源共享问题上具有显著优势。对于中小企业而言，合理运用这一技术，可以更好地保障企业网络的安全与稳定。
背景
在很多企业的网络环境中，不同部门间不能互访已经是保证企业信息安全的一个基本措施。在这样的背景下，vlan功能已经是企业在选择网络产品的重要依据。
组网难题
在一个中小规模的企业中，一个纯二层的网络已经足以满足企业的网络应用，在二层网络中划分vlan，达到VLAN间不能互访，但是网络中必然会有一些服务器或者出口路由器需要被全部或部分VLAN共享，这个时候应该怎么办呢？
TPLINK解决方案
TPLINK二层全网络型交换机，采用private vlan技术帮助企业实现在二层网络环境中，不同VLAN间共享服务器

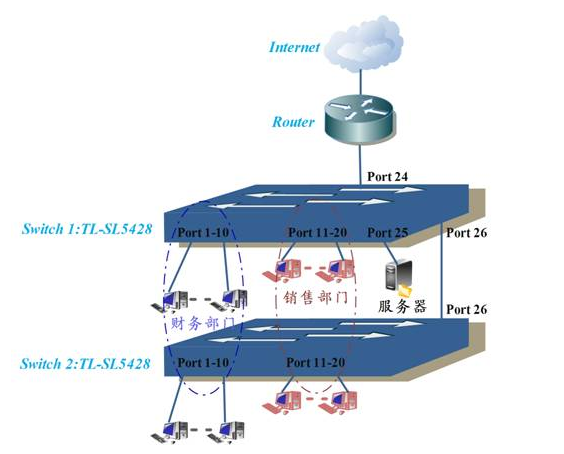

某公司网络要求实现如下应用需求：
1、 要求公司财务部门和销售部门之间相互隔离，不能相互通信；
2、 要求处于不同交换机下的相同部门的成员能相互通信；
3、 要求各部门均能访问互联网和内网服务器。
网络规划
根据用户的需求结合拓扑结构，对VLAN的划分进行如下规划：
●在两个交换机上都创建一个vlan ID为2的Primary VLAN，该Primary VLAN包含所有端口。
●创建VLAN ID为3的Secondary VLAN，在Switch 1上端口成员包括1-10，在Switch 2上端口成员包括1-10；
●建VLAN ID为4的Secondary VLAN，在Switch 1上端口成员包括11-20，在Switch 2上端口成员包括11-20
配置Switch 1：

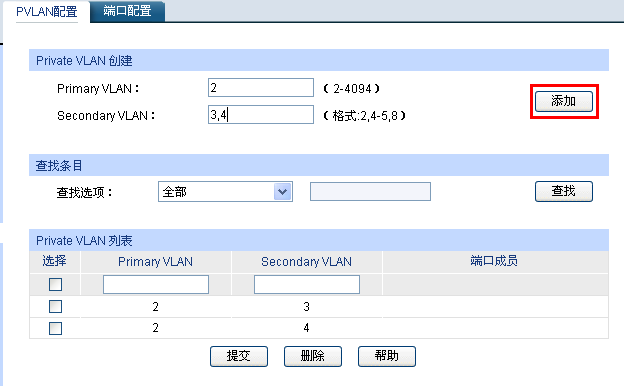

1） 进入交换机管理页面->vlan->private vlan添加Primary VLAN 2，Secondary VLAN 3,4

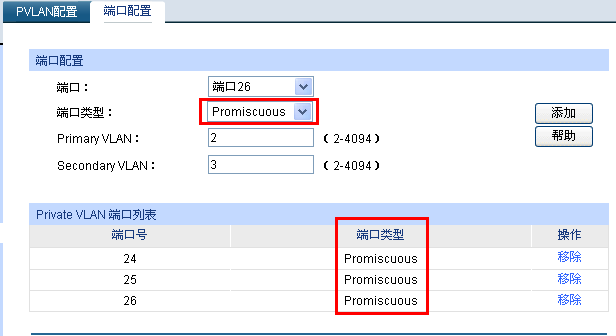

2） 在端口配置中将两个vlan的公共端口设置为Promiscuous模式，如下图所示，这样24，25，26号端口会被所有属于Primary VLAN2的Secondary VLAN所包含。

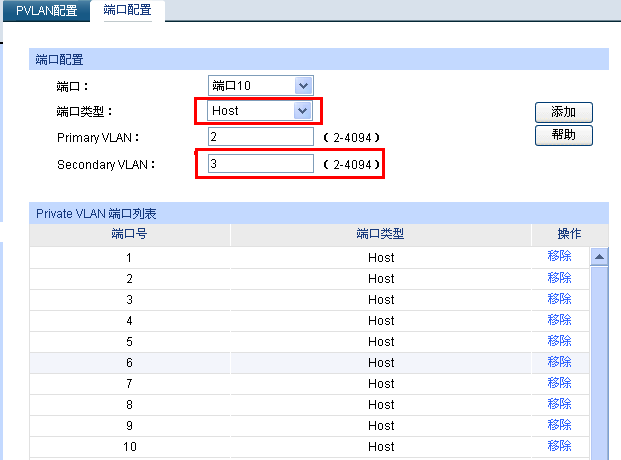

3） 将1-10号端口的端口类型设置为Host，并将其加入到Secondary VLAN 3中

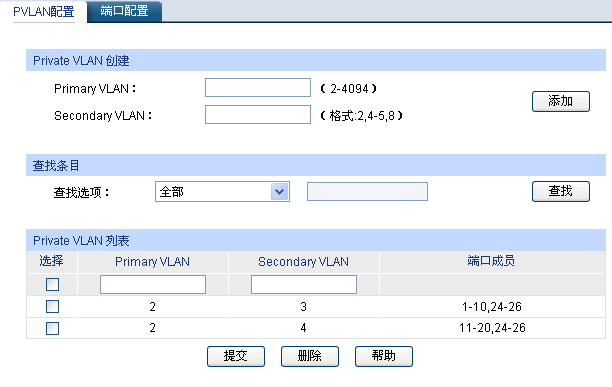

4） 同样把11-20号端口划分到Secondary VLAN 4中，这个时候查看PVLAN设置，可以看到下图所示

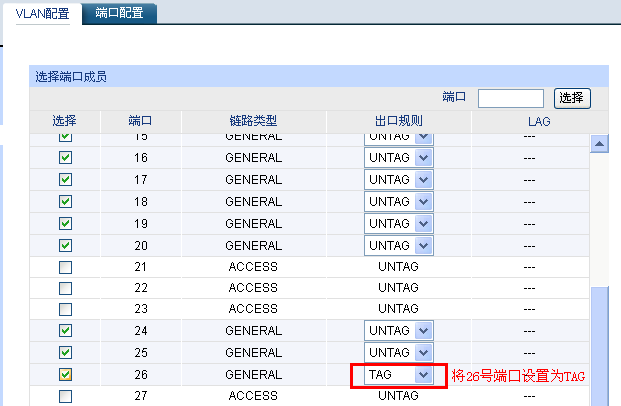

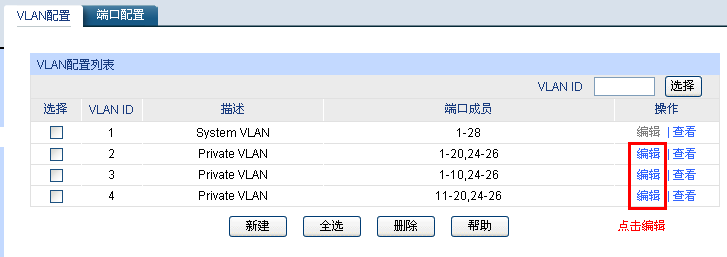

5） 由于26号接口是级联接口，所以要将出口规则设置为tag，点击VLAN->802.1Q vlan，将Private VLAN 2,3,4 中的26号端口出口规则设置为tag
这样switch1就设置完毕了，然后通过同样的方法在Switch 2上配置Private vlan。
配置完成后即可实现应用需求
