如何使用TL-SG5428通过ACL设置部门网络权限

在公司网络管理中，合理分配各部门的网络权限是确保信息安全和工作效率的关键。本文将详细阐述如何通过设置访问控制列表（ACL）来实现这一目标。
首先，明确各部门的网络需求。假设公司有研发部、销售部、财务部三个部门，以及一个服务器机房和一条外网线路。需求如下：各部门间不能互访，销售部和财务部可访问外网，研发部不可访问外网，但所有部门均可访问内网服务器。
### 网络规划与VLAN划分
第一步是对网络进行合理规划，划分VLAN并配置VLAN IP。例如，将研发部划分到VLAN 10，销售部到VLAN 20，财务部到VLAN 30，服务器机房到VLAN 40。每个VLAN配置独立的ip地址段，如研发部为192.168.10.0/24，销售部为192.168.20.0/24，以此类推。
### 权限分析与ACL规则设计
接下来，进行权限分析并设计相应的ACL规则。
1. **研发部**： - 允许访问自身VLAN（192.168.10.0/24）。 - 允许访问服务器VLAN（192.168.40.0/24）。 - 禁止访问销售部和财务部VLAN（192.168.20.0/24和192.168.30.0/24）。 - 禁止访问外网。
2. **销售部**： - 允许访问服务器VLAN（192.168.40.0/24）。 - 允许访问外网。 - 禁止访问研发部和财务部VLAN（192.168.10.0/24和192.168.30.0/24）。
3. **财务部**： - 允许访问服务器VLAN（192.168.40.0/24）。 - 允许访问外网。 - 禁止访问研发部和销售部VLAN（192.168.10.0/24和192.168.20.0/24）。
### 交换机配置步骤
进入交换机管理界面，按照以下步骤进行配置：
1. **新建ACL**： - 创建三个标准IP访问控制列表，ID分别为100、101、102，分别对应研发部、销售部、财务部。
2. **配置ACL规则**： - **ACL 100（研发部）**： - 规则1：允许源IP 192.168.10.0/24访问目的IP 192.168.10.0/24。 - 规则2：允许源IP 192.168.10.0/24访问目的IP 192.168.40.0/24。 - 规则3：禁止源IP 192.168.10.0/24访问其他IP段。 - **ACL 101（销售部）**： - 规则1：禁止源IP 192.168.20.0/24访问目的IP 192.168.10.0/24。 - 规则2：禁止源IP 192.168.20.0/24访问目的IP 192.168.30.0/24。 - **ACL 102（财务部）**： - 规则1：禁止源IP 192.168.30.0/24访问目的IP 192.168.10.0/24。 - 规则2：禁止源IP 192.168.30.0/24访问目的IP 192.168.20.0/24。
3. **绑定ACL到VLAN**： - 创建三个policy，分别命名为RD、Sales、Financial。 - 将RD绑定到ACL 100，Sales绑定到ACL 101，Financial绑定到ACL 102。 - 将这三个policy分别绑定到对应的VLAN 10、VLAN 20、VLAN 30。
### 验证与调整
完成配置后，进行网络验证，确保各部门的网络权限符合预期。可以通过ping测试、访问服务器和外网等方式进行验证。若发现权限不符合要求，需重新检查ACL规则和绑定配置，进行必要的调整。
通过以上步骤，可以有效实现公司各部门的网络权限控制，确保信息安全和工作效率。需要注意的是，网络环境复杂多变，实际操作中可能需要根据具体情况灵活调整配置策略。

背景

公司不同部门拥有不同的网络权限，这就需要网络中的交换机通过设置ACL来实现了。

用户需求

某公司有3个部门研发部、销售部、财务部，另外还有一个服务器机房，及外网线路。该公司要求三个部门相互不能互访，销售部和财务部能够访问外网，研发部门不能访问外网，三个部门都能访问内网服务器。

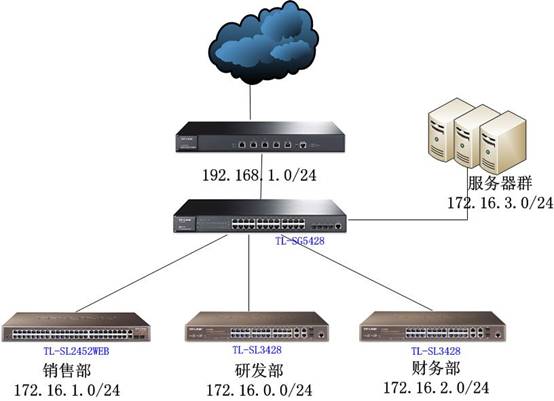

拓扑结构

配置指南

步骤1：

对网络进行合理规划，划分VLAN，及配置VLAN ip

参考TL-SG5428应用——多网段网络规划配置指南

步骤2：

权限分析：

研发部门能够访问服务器，但是不能访问销售、财务和外网

需要3条ACL规则：

1、 研发部门允许访问自身

2、 研发部门允许访问服务器

3、 研发部门禁止访问其他

销售部门能够访问服务器和外网，但是不能访问研发和财务部门

需要2条ACL规则：

1、 销售部门禁止访问研发部门

2、 销售部门禁止访问财务部门

财务部门能够访问服务器和外网，但是不能访问研发和销售

需要2条规则：

1、 财务部门禁止访问研发部门

2、 财务部门禁止访问销售部门

步骤3：

根据权限分析进入交换机进行配置：

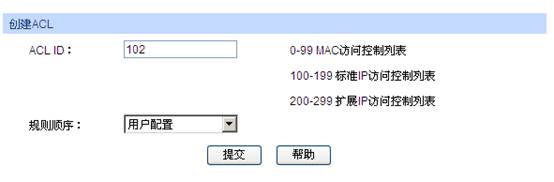

进入管理界面—>访问控制—>ACL配置—>新建ACL

新建3条标准IP访问控制列表 ID分别为100、 101、 102

分别对应研发部门、销售部门、财务部门

进入管理界面—>访问控制—>ACL配置—>标准IP ACL

选择ACL 100

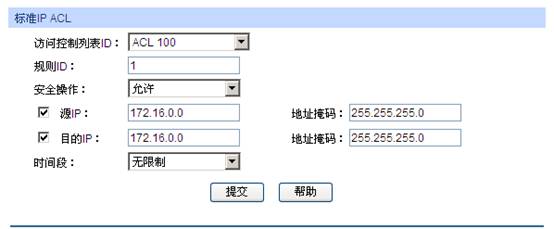

规则 1 允许源 IP172.16.0.0 掩码 255.255.255.0 访问 目的IP172.16.0.0 掩码 255.255.255.0

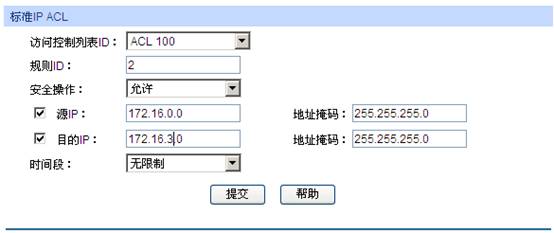

规则 2 允许 源IP172.16.0.0 掩码255.255.255.0访问 目地 IP 172.16.3.0 掩码 255.255.255.0，点击提交

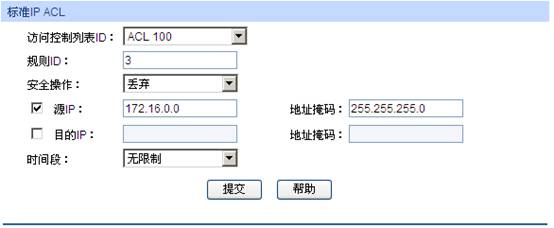

规则3 丢弃 源IP 172.16.0.0 掩码 255.255.255.0 目的IP匹配所有，点击提交

选择 ACL 101

规则4 丢弃 源 IP 172.16.1.0 掩码 255.255.255.0 访问 目的IP 172.16.0.0 掩码 255.255.255.0 ，点击提交

规则5 丢弃 源 IP 172.16.1.0 掩码 255.255.255.0 访问 目的IP 172.16.2.0 掩码255.255.255.0，点击提交

选择 ACL 102

规则6 丢弃 源 IP 172.16.2.0 掩码 255.255.255.0 访问 目的IP 172.16.0.0 掩码 255.255.255.0 ，点击提交

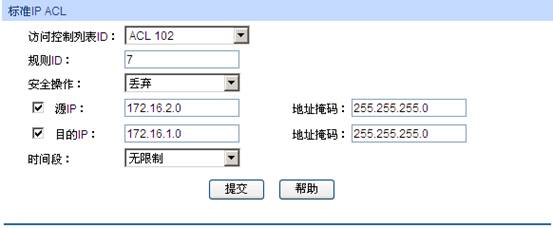

规则7 丢弃 源 IP 172.16.2.0 掩码 255.255.255.0 访问 目的IP 172.16.1.0 掩码 255.255.255.0 ，点击提交

进入管理界面—>访问控制—>policy配置—>新建policy

新建RD、Sales、Financial三个policy，分别对于研发、销售、财务部门

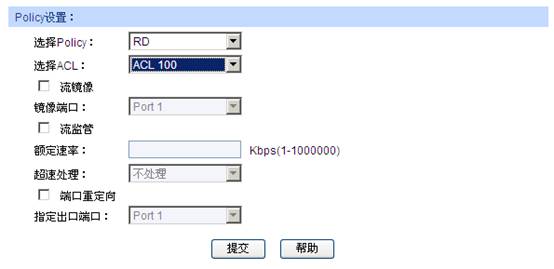

进入管理界面—>访问控制—> policy配置—>配置policy

分别将RD绑定 ACL100,Sales绑定ACL101,Financial绑定ACL102

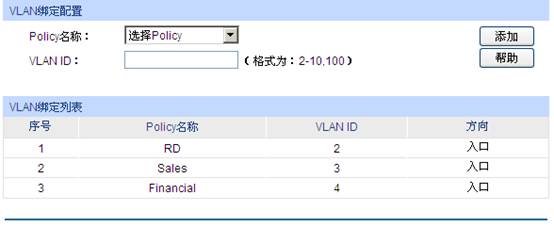

进入管理界面—>访问控制—>绑定配置—>VLAN 绑定

将RD、Sales、Financial三个policy分别绑定到VLAN2 VLAN3 VLAN4

这样就可以实现对各个部门的权限控制了。
