在现代数据中心和网络环境中，光模块作为关键的传输组件，其接口类型的选择和连接方式直接影响网络性能和稳定性。常见的光模块接口包括LC、SC和MPO，而电口模块则通常使用RJ45接口。为了实现不同设备间的信息交换，必须正确连接这些光模块，以下将详细介绍不同接口类型光模块的连接方法和具体步骤。
一、相同接口类型的光模块连接

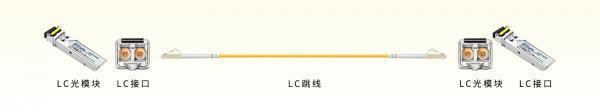

1. LC接口光模块直联
例如，将两个10G SFP+ LC接口的光模块连接时，需使用双工LC-LC光纤跳线。具体步骤如下：
（1）确认光模块已正确安装到设备端口；
（3）将跳线两端分别插入两个光模块的LC接口，确保连接稳固。
2. SC接口光模块直联
例如，连接两个SFP 1.25G Tx1310/Rx1550 SC接口的光模块，需使用SC-SC光纤跳线。步骤如下：
（1）确保光模块已固定在设备上；
（2）清洁跳线两端的SC接口；
（3）将跳线两端分别插入对应的光模块SC接口，确认连接无松动。

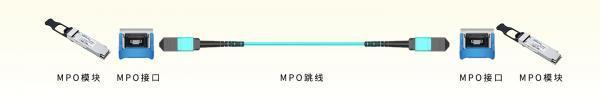

3. MPO接口光模块直联
例如，连接两个40G QSFP+ MPO接口的光模块，需使用MPO-MPO光纤跳线。步骤如下：
（1）检查光模块安装是否到位；
（2）确保MPO接口和跳线清洁；
（3）将MPO跳线两端分别插入两个光模块的MPO接口，注意对准卡槽。
二、不同接口类型的光模块连接

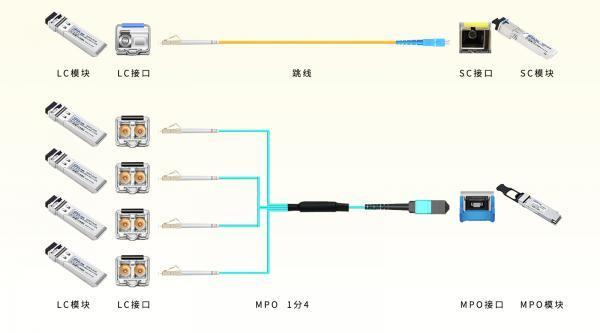

1. LC接口与SC接口连接
例如，连接一个SFP 1.25G Tx1310/Rx1550 LC光模块和一个1.25G Tx1550/Rx1310 SC光模块，需使用LC-SC光纤跳线。步骤如下：
（1）确认光模块已正确安装在设备上；
（2）清洁跳线两端的LC和SC接口；
（3）将跳线一端的LC接口插入LC光模块，另一端的SC接口插入SC光模块，确保连接紧密。
2. LC接口与MPO接口连接
例如，连接一个40G QSFP+ MPO光模块和四个10G SFP+ LC光模块，需使用MPO-LC双工分支光纤跳线。步骤如下：
（1）确保所有光模块已正确安装；
（2）检查跳线各接口的清洁度；
（3）将MPO端插入40G光模块，将LC分支端分别插入四个10G光模块，确保每个连接点稳固。
在实际操作中，还需注意光纤跳线的长度选择，避免过度弯曲或拉扯，以免影响信号传输质量。通过以上步骤，可以高效、准确地完成不同接口类型光模块的连接，确保网络稳定运行。
目前我们常见的光模块分为LC接口、SC接口和MPO接口，电口模块使用的是RJ45接口，光模块之间要实现信息交换就必须将两种光模块连接起来，连接两个模块的跳线需要匹配其接口才能插入进行传输。
一、相同接口类型的光模块连接
①LC接口光模块直联
例如：一个10G SFP＋ LC接口的光模块与另一个10G SFP＋ LC接口的光模块，需要用一根双工LC－LC光纤跳线连接；
②SC接口光模块直联
例如：一个SFP 1．25G Tx1310／Rx1550 SC的光模块与另外一个SFP 1．25G Tx1550／Rx1310 SC接口的光模块连接，需要用一根SC－SC光纤跳线进行连接；
③MPO接口光模块直联
例如：一个40G QSFP＋ MPO接口的光模块与另外一个40G QSFP＋ MPO接口的光模块连接，需要一根MPO－MPO光纤跳线连接；
二、不同接口类型的光模块连接
①LC接口和SC接口连接
例如：一个SFP 1．25G Tx1310／Rx1550 LC的光模块与另外一个1．25G Tx1550／Rx1310 SC接口的光模块连接，需要使用一根LC－SC光纤跳线进行连接；
②LC接口与MPO接口连接
例如：一个MPO接口的40G QSFP＋光模块和4个双工LC接口的10G SFP＋光模块进行连接，我们需要用到一根MPO－LC双工分支光纤跳线进行连接。
