首先，我们需要在总部网络中部署一台支持L2TP VPN的路由器，例如TL-ER7520G。以下是详细的设置步骤：
### 1. 添加VPN地址池 在路由器管理界面，进入“对象管理” > “ip地址池”，点击添加新的地址池。这里需要定义一个IP地址范围，用于分配给远程拨号客户端。例如，可以设置地址池范围为192.168.10.100到192.168.10.200。
### 2. 设置用户管理 进入“VPN” > “用户管理”，点击添加新用户。输入用户名和密码，并选择“PC到站点”模式。在此界面，还可以设置其他参数，如本地地址（VPN客户端访问路由器的地址）和最大会话数（该账号允许同时使用的设备数量）。
### 3. 配置L2TP服务器 进入“VPN” > “L2TP” > “L2TP服务器”，点击添加新服务器。在设置界面中，选择服务接口（通常是连接宽带的接口），并启用L2TP服务。确保服务器的IP地址与路由器的公网IP地址一致，并填写之前设置的VPN地址池。
### 4. 添加NAPT规则 为了确保VPN客户端能够正常访问互联网和内网资源，需要添加NAPT规则。进入“传输控制” > “NAT设置” > “NAPT”，点击添加新规则。源地址范围填写VPN地址池的地址，出接口选择可以上网的接口。
### 5. 保存并应用配置 完成以上设置后，保存所有配置并重启路由器，以确保所有设置生效。
接下来，我们需要在终端设备上配置L2TP客户端拨号。不同操作系统的配置方式略有不同，但基本步骤如下：
### 客户端配置步骤 1. **Windows系统**： - 打开“网络和共享中心”，选择“设置新的连接或网络”。 - 选择“连接到工作区”，然后选择“使用我的Internet连接(VPN)”。 - 输入VPN服务器的公网IP地址，并填写用户名和密码。
2. **MACOS系统**： - 打开“系统偏好设置”，选择“网络”。 - 点击“+”添加新的网络连接，选择“VPN”并选择“L2TP over IPSec”。 - 输入服务器地址和账户名称，并在“鉴定设置”中输入密码。
3. **移动设备**： - 在“设置”中找到“VPN”选项，添加新的VPN配置。 - 选择“L2TP”作为VPN类型，并输入服务器地址、用户名和密码。
### 连接测试 完成客户端配置后，尝试连接VPN服务器。连接成功后，可以在路由器的“VPN” > “L2TP” > “隧道信息列表”中看到客户端的连接信息。此时，客户端设备已经获取到服务器分配的IP地址，可以直接访问公司内网资源。
### 注意事项 - **安全性**：确保使用强密码，并定期更新密码策略。 - **性能优化**：根据实际网络环境，调整NAPT规则和VPN服务器配置，以优化网络性能。 - **日志监控**：定期查看路由器日志，监控VPN连接状态，及时发现并解决潜在问题。
通过以上步骤，企业可以轻松搭建一个安全可靠的L2TP VPN网络，为远程办公提供强有力的支持。这不仅提升了工作效率，还确保了数据传输的安全性。

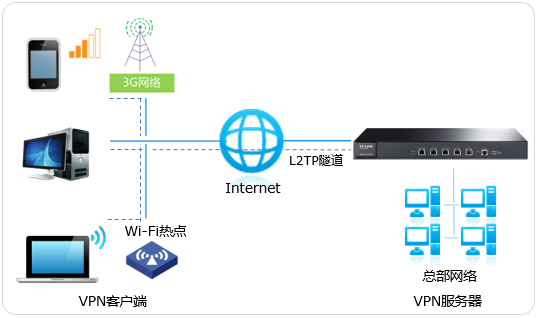

对于企业用户来说，需要为出差员工、远程工作站提供接入总部网络的安全隧道，以便终端可以访问内部资源。通过L2TP VPN，终端可以通过宽带、专网、3G、WLAN等各类接入方式接入到Internet，使用VPN客户端拨号，与总部路由器建立安全隧道并进行数据传输。
本文介绍在位于总部的TL-ER7520G上搭建L2TP服务器，并由终端拨号访问内网资源的方法。
一、设置L2TP VPN服务器
[1] 添加VPN地址池

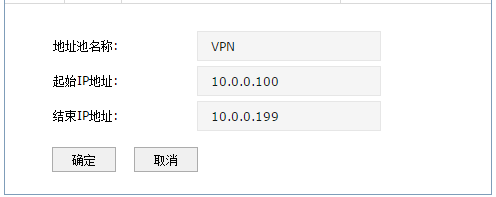

在路由器管理界面点击 对象管理 > IP地址池，点击
，添加用于给远程拨号客户端分配的IP地址池范围：
[2] 设置用户管理
点击 VPN > 用户管理，点击
，添加L2TP账号以及相关参数，模式选择PC到站点，其他参数均可以根据需要修改。
注意：本地地址为VPN客户端访问路由器的地址，最大会话即该账号可以由多台电脑同时使用。
[3] 设置L2TP服务器

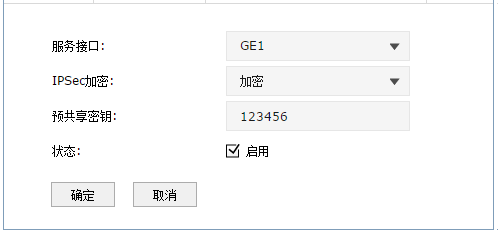

点击 VPN > L2TP > L2TP服务器，点击
，设置如下：
注意：服务接口为本路由器连接宽带的接口，VPN客户端使用该接口的IP地址或者绑定的域名地址进行VPN拨号。
[4] 添加NAPT规则

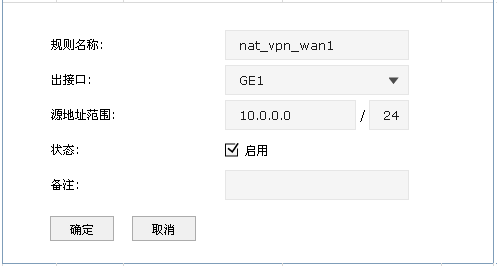

点击 传输控制 > NAT设置 > NAPT，点击
，添加如下NAPT规则：
注意：源地址范围填写VPN地址池的地址，出接口选择可以上网的接口。
至此，L2TP VPN服务器已设置完成，保存相关配置即可。
二、设置L2TP客户端拨号
服务器配置完成，终端需要接入内网，则可以使用系统自带的L2TP客户端拨号。不同操作系统的L2TP客户端配置方式有所差异，请参考以下操作系统的L2TP拨号方式：
客户端拨号成功后，可以在L2TP服务器隧道信息显示客户端信息。
三、连接成功，访问网络

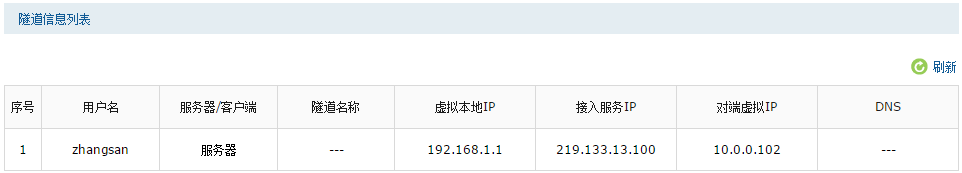

终端拨号连接成功后，在 VPN > L2TP > 隧道信息列表 中会显示对应条目，如下图：
至此，L2TP VPN设置连接成功，VPN客户端获取到服务器分配的IP地址，可以直接使用总部内网的IP地址访问内部电脑/服务器等资源。
