网络配线架打线步骤详细图解教程

配线架网络布线系统中不可或缺的设备,主要用于在局端对前端信息点进行模块化管理。它不仅简化了线缆的整理和维护,还提高了网络的稳定性可扩展性。本文将详细介绍配线架的使用方法及打线步骤,帮助读者更好地理解和应用这一技术。
首先,我们需要准备以下工具和材料:网络配线架、网线(超5类或6类线)、剥线刀、单对110打线刀和扎带。这些工具和材料是完成配线架打线的基础。
**步骤一:剥线** 1. 将网线放入剥线刀口,预留40mm的长度。这一步是为了确保剥线后的网线有足够的长度进行后续操作。 2. 旋转剥线刀,剪开网线的外皮,注意不要损伤内部的线芯。
**步骤二:理线** 1. 将剥好的网线按国际常规标准线序T568B排列。T568B线序为:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。 2. 确保线序正确无误,避免因线序错误导致网络连接问题
**步骤三:打线** 1. 将理好的网线卡入配线架的打线夹中,确保每根线芯都准确对应打线夹的孔位。 2. 使用单对110打线刀,将网线压接并剪切整齐。压接时要用力均匀,确保线芯与打线夹接触良好。
**步骤四:固定** 1. 完成打线后,用扎带将网线固定在托线架上,防止线缆松动或脱落。 2. 剪掉多余的扎带,保持整体整洁美观。
**步骤五:检查与测试** 1. 仔细检查每个打线点,确保无松动、短路或断路现象。 2. 使用网络测试仪进行连通性测试,验证配线架与交换机之间的连接是否正常。
**注意事项:** 1. 在打线过程中,务必保持线序一致,避免因线序错误导致网络故障。 2. 配线架后部通常会有明确的标签,打线时应对照标签进行操作,确保接线准确。 3. 压接时要控制力度,避免过度压接导致线芯损伤。
通过以上步骤,我们可以顺利完成配线架的打线工作。配线架的正确使用不仅提高了网络布线的效率,还降低了后期维护的难度。在实际操作中,还需根据具体环境和需求进行调整和优化,确保网络系统稳定运行
此外,随着网络技术的发展,智能配线架逐渐普及。智能配线架通过集成电子标签和管理系统,实现了线缆的实时监控和管理,进一步提升了网络布线的智能化水平。对于大型网络系统,智能配线架无疑是一个更优的选择。
总之,掌握配线架的使用方法和打线技巧,是每一个网络工程师必备的技能。希望本文能为大家在实际工作中提供有益的参考和帮助。

  配线架用途主要是用以在局端对前端信息点进行管理的模块化的设备。前端的信息点线缆(超5类或者6类线)进入设备间后首先进入配线架,将线打在配线架的模块上,然后用跳线连接配线架与交换机。总体来说,配线架是用来管理的设备。那么配线架怎么来打线呢,请看下面的操作步骤。

网络配线架打线步骤详细图解教程

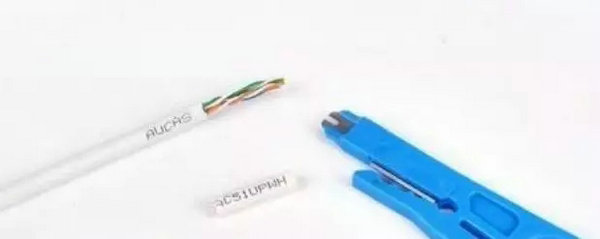

  一、准备:网络配线架,网线,剥线刀,单对110打线刀,扎带。

  二、步骤:

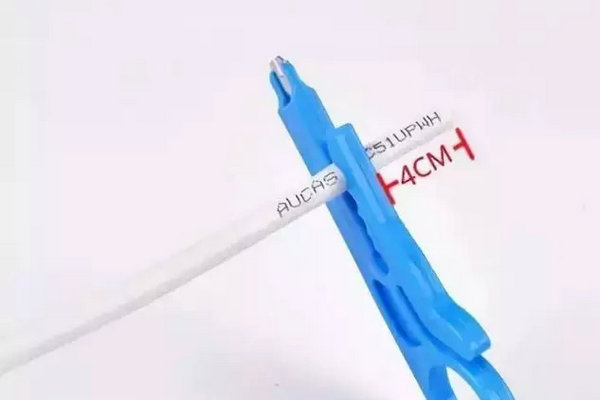

  1.将网线放入剥线刀口,预留40MM长度。

  2.旋转剥线刀剪开外皮。

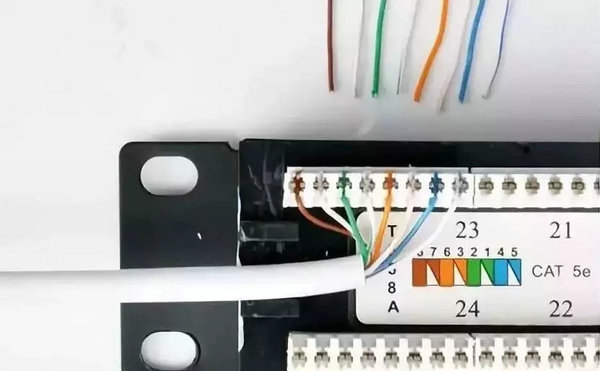

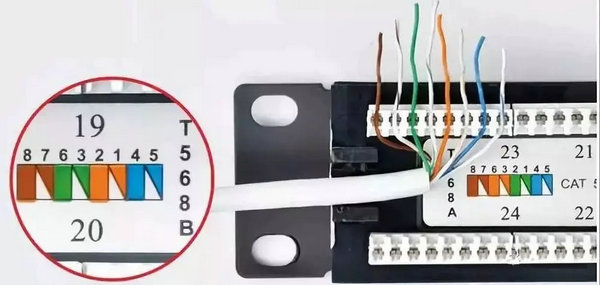

  3.把网线按国际常规标准线序T568B卡入打线夹。

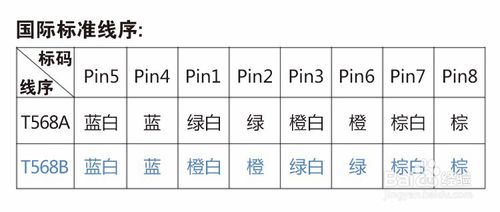

  T568B线序见下图,一般在配线架上都有标注,注意和水晶头的B型打法是不一样的,不要搞混。

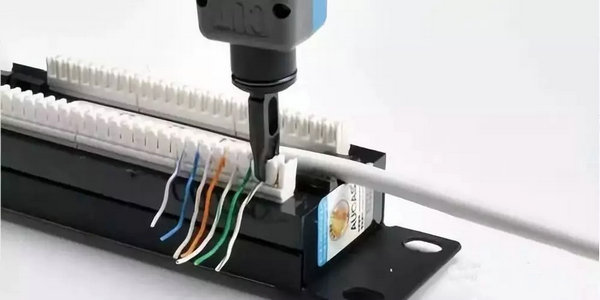

  4.用打线刀把网线压接并剪切好。

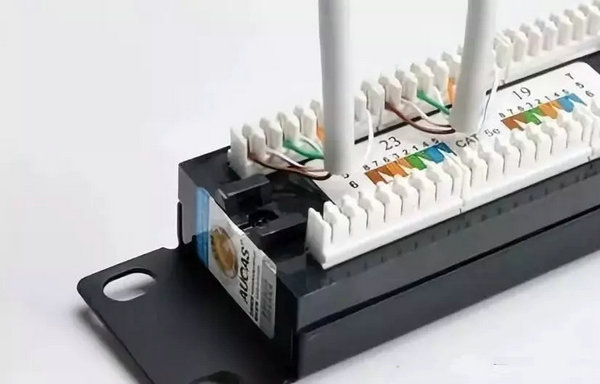

  5.完成打线如图。

  6.再按如上顺序压制好另一条网线。

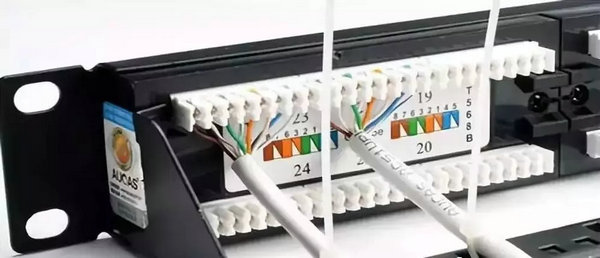

  7.用扎带把网线固定在托线架上。

  8.剪掉多余扎带,完成打线如下图。

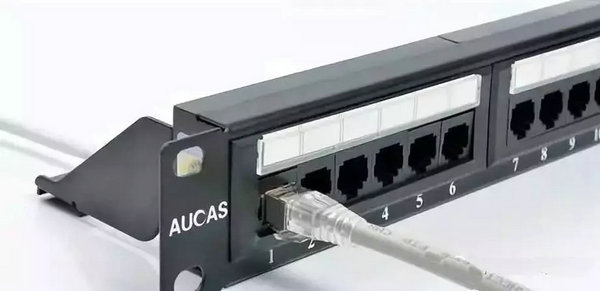

  9.最终效果如下图。

  注意一般配线架后面都有明确的标签,要准确对照国际线序的正确顺序接线。
