华为H3C交换机命令详解及各型号功能用途全面解析

交换机是弱电人使用的最多的设备之一，对于交换机的选择，我们一般需要看他的参数才能了解他的性能与用途，而大多数交换机，它的型号表示字符，就已经显示了它的大部分功能，本期我们一直来了解下交换机的命名规则，以华为与H3C为例，看完通过型号就可以清楚常见交换机的功能用途。
一、华为交换机命名规则
命令规则： Quidway SA1A2A3A4A5－A6【 A7A8 】【/A9 A10 A11 】－【 A12 A13 】－【A14 A15 A16 】－【A17 A18 】
A1表示产品系列，主要标示上行端口的最大接口速率： A1为 1 — 盒式10/100M 交换机，上行最高到100M，无管理； A1为 2 — 盒式10/100M 交换机，上行最高到100M，有管理； A1为 3 — 盒式10/100/1000M交换机，上行最高到1000M； A1为 5 — 盒式GE/10GE交换机，上行最高到10GE；
A2标示所支持的IP层： A2为 0 — 纯L2交换机，目前为0，根据产品的更新换代，可以更改为1、2、3、4； A2为 5 — L2/L3交换机，目前为5，根据产品的更新换代，可以更改为6、7 、8、9；
A3A4两位数字与产品的端口数相关，根据端口总数确定产品系列： A3A4为08 —表示下行端口为8个，上行端口为0、1、2个； A3A4为12 —表示下行端口为12个，上行端口为0、1、2个；
A5 用来区分固定上行口的不同种类，可以标识接口类型、能否堆叠等特性，缺省表示不带上行口： A5为Z —表示没有上行接口； A5为G —表示上行GBIC接口； A5为P —表示上行SFP接口； A5为T —表示上行RJ45接口； A5为V —表示上行VDSL接口； A5为X —表示上行XPACK(10GE LAN)接口； A5为W —表示上行可配置WAN接口； A5为C —表示上行接口可选配； A5为M —表示上行接口为多模光口； A5为S —表示上行接口为单模光口；
A6 作为设备最大用户端口数标识： 如8、12、16、24、48口等，如果设备已经配置最大用户端口数量，而且为RJ45的电口，则A6缺省，其他情况下应当与A7 A8组合显示用户端口信息。
A7 A8作为用户口种类标识，如电口、多模光口，单模光口等，缺省表示全部为电口： A7 A8 为 FM，表示全部为多模光口； A7 A8 为 FS，表示全部为单模光口；
A9 A10 A11为可选项： 在用户口可选配情况下，标识设备用户固定口的数目和种类，如电口TP、多模光口FM，单模光口FS等。特殊情况下，如果所有用户口均为选配（没有固定口），根据端口实际情况用SFP或GBC标识。
A12 A13作为设备电源交直流标识： 缺省为AC交流、直流必须用DC标识。
A14 A15 A16 作为RPS冗余电源接口标识： 3000、5000系列缺省为支持。
A17 A18 作为可选项： 用以突出产品版本的特性，缺省为标准版本。 SI (BASIC software Image)表示设备为基本版本，包含基础特性。 EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。 PWR 表示设备为支持远程以太网供电，供电符合802.3AF标准
三、举例说明：
案例一：华为S2700系列
案例二：华为S5700系例
二、H3C交换机命令规则
1、机框式设备命名规则
H3C中、高端以太网交换机都是机框式设备，且都属于三层交换机。其产品命名中最后两位数字表示设备支持的业务单板槽位数，前面的数字则表示系列名，其中系列名的末尾数字表示三层交换的含义，可能为5及以上的数字。如S12518高端核心路由交换机表示设备提供18个业务插槽，属于S12500系列且具有三层路由交换功能。
2、盒式设备命名规则
H3C低端以太网

ONT-family: -APPle-system-font, BlinkMACSystemFont, "Helvetica Neue", "PingFang SC", "Hiragino Sans GB", "Microsoft YaHei UI", "Microsoft YaHei", arial, sans-serif; font-size: 17px; letter-spacing: 0.544px; text-align: justify; white-space: normal; background-color: rgb(255, 255, 255); box-sizing: border-box !important; overflow-wrap: break-word !important;"><SPAN style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important; color: rgb(62, 62, 62); font-family: Optima-Regular, PingFangTC-light; font-size: 15px; letter-spacing: 0.544px; text-align: left; text-indent: 34px; white-space: pre-wrap; widows: 1;">交换机是弱电人使用的最多的设备之一，对于交换机的选择，我们一般需要看他的参数才能了解他的性能与用途，而大多数交换机，它的型号表示字符，就已经显示了它的大部分功能，本期我们一直来了解下交换机的命名规则，以华为与H3C为例，看完通过型号就可以清楚常见交换机的功能用途。

Helvetica Neue", "PingFang SC", "Hiragino Sans GB", "Microsoft YaHei UI", "Microsoft YaHei", Arial, sans-serif; font-size: 17px; letter-spacing: 0.544px; text-align: justify; white-space: normal; background-color: rgb(255, 255, 255); box-sizing: border-box !important; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">

一、华为交换机命名规则

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">一、命令规则：

portant; overflow-wrap: break-word !important;">Quidway SA1A2A3A4A5－A6【 A7A8 】【/A9 A10 A11 】－【 A12 A13 】－【A14 A15 A16 】－【A17 A18 】

portant; overflow-wrap: break-word !important;">
A1表示产品系列，主要标示上行端口的最大接口速率：
A1为 1 — 盒式10/100M 交换机，上行最高到100M，无管理；
A1为 2 — 盒式10/100M 交换机，上行最高到100M，有管理；
A1为 3 — 盒式10/100/1000M交换机，上行最高到1000M；
A1为 5 — 盒式GE/10GE交换机，上行最高到10GE；

portant; overflow-wrap: break-word !important;">
A2标示所支持的IP层：
A2为 0 — 纯L2交换机，目前为0，根据产品的更新换代，可以更改为1、2、3、4；
A2为 5 — L2/L3交换机，目前为5，根据产品的更新换代，可以更改为6、7 、8、9；

portant; overflow-wrap: break-word !important;">

A3A4两位数字与产品的端口数相关，根据端口总数确定产品系列：
A3A4为08 —表示下行端口为8个，  上行端口为0、1、2个；
A3A4为12 —表示下行端口为12个，上行端口为0、1、2个；

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">A5  用来区分固定上行口的不同种类，可以标识接口类型、能否堆叠等特性，缺省表示不带上行口：
A5为Z —表示没有上行接口；
A5为G —表示上行GBIC接口；
A5为P —表示上行SFP接口；
A5为T —表示上行RJ45接口；
A5为V —表示上行VDSL接口；
A5为X —表示上行XPACK(10GE LAN)接口；
A5为W —表示上行可配置WAN接口；
A5为C —表示上行接口可选配；
A5为M —表示上行接口为多模光口；
A5为S —表示上行接口为单模光口；

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">A6 作为设备最大用户端口数标识：

portant; overflow-wrap: break-word !important;">如8、12、16、24、48口等，如果设备已经配置最大用户端口数量，而且为RJ45的电口，则A6缺省，其他情况下应当与A7 A8组合显示用户端口信息。

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">A7 A8作为用户口种类标识，如电口、多模光口，单模光口等，缺省表示全部为电口：

portant; overflow-wrap: break-word !important;">A7 A8 为 FM，表示全部为多模光口；
A7 A8 为 FS，表示全部为单模光口；

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">A9 A10 A11为可选项：

portant; overflow-wrap: break-word !important;">在用户口可选配情况下，标识设备用户固定口的数目和种类，如电口TP、多模光口FM，单模光口FS等。特殊情况下，如果所有用户口均为选配（没有固定口），根据端口实际情况用SFP或GBC标识。

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">A12 A13作为设备电源交直流标识：

portant; overflow-wrap: break-word !important;">缺省为AC交流、直流必须用DC标识。

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">A14 A15 A16 作为RPS冗余电源接口标识：

portant; overflow-wrap: break-word !important;">3000、5000系列缺省为支持。

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">A17 A18 作为可选项：

portant; overflow-wrap: break-word !important;">用以突出产品版本的特性，缺省为标准版本。
SI (Basic software Image)表示设备为基本版本，包含基础特性。
EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。
PWR 表示设备为支持远程以太网供电，供电符合802.3AF标准

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">三、举例说明：

portant; overflow-wrap: break-word !important;">

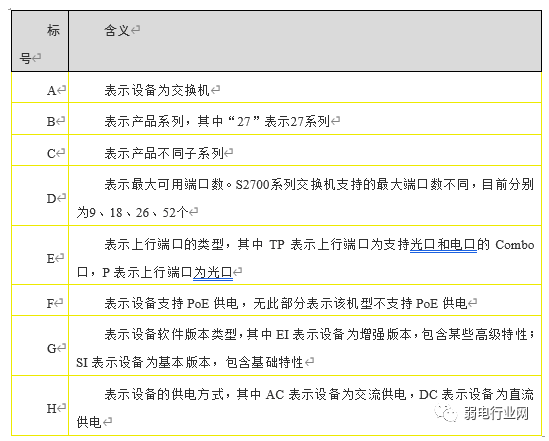

portant; overflow-wrap: break-word !important;">案例一：华为S2700系列

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">

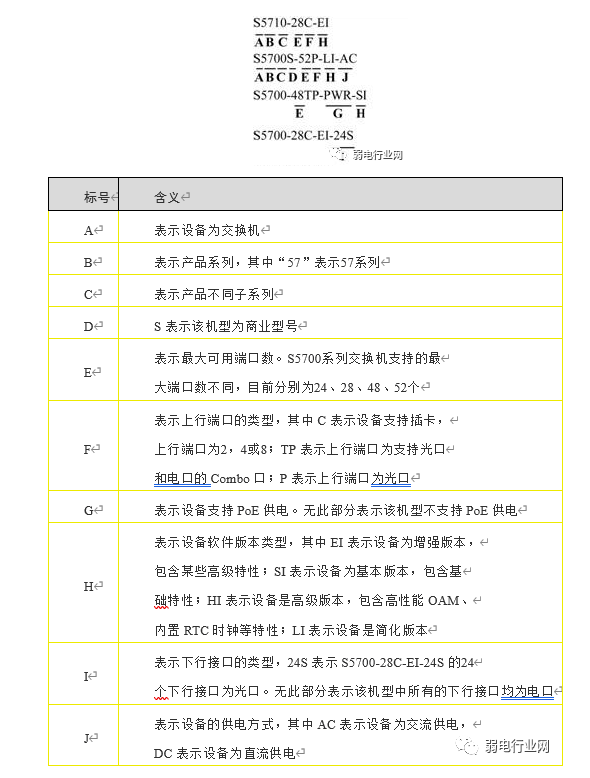

portant; overflow-wrap: break-word !important;">案例二：华为S5700系例

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">

二、H3C交换机命令规则

portant; overflow-wrap: break-word !important;">1、机框式设备命名规则

portant; overflow-wrap: break-word !important;">H3C中、高端以太网交换机都是机框式设备，且都属于三层交换机。其产品命名中最后两位数字表示设备支持的业务单板槽位数，前面的数字则表示系列名，其中系列名的末尾数字表示三层交换的含义，可能为5及以上的数字。如S12518高端核心路由交换机表示设备提供18个业务插槽，属于S12500系列且具有三层路由交换功能。

portant; overflow-wrap: break-word !important;">
2、盒式设备命名规则
H3C低端以太网交换机都是盒式设备，分为二层交换机或三层交换机。为了便于描述，使用此类格式表示低端交换机的产品型号：S—AB—CC—DD—EE—PWR—FF。

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">h3c交换机的命令规则，我们通过一个实例来详解，我们通过下面的H3C S5500-28C-EI这个交换机来了解它的意义。

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">根据上面型号对应的ABCDEFGH,来了解它代表的意义。

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">A列 ：产品品牌

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">B列 ：产品系列

portant; overflow-wrap: break-word !important;">         S — 交换机

portant; overflow-wrap: break-word !important;">         SR —业务路由器

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">C列 ：子产品系列

portant; overflow-wrap: break-word !important;">         9 — 核心机箱式交换机

portant; overflow-wrap: break-word !important;">         7 — 高端机箱式交换机

portant; overflow-wrap: break-word !important;">         5 — 全千兆盒式交换机

portant; overflow-wrap: break-word !important;">         3 — 千兆上行/百兆下行盒式交换机

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">D列 ：是否带路由功能

portant; overflow-wrap: break-word !important;">>=5  三层交换机

portant; overflow-wrap: break-word !important;"><5  二层交换机

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">E列 ：用于区别同一型号的多个系列

portant; overflow-wrap: break-word !important;">         例如00/10/20

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">F列 ：中低端交换机表示可用端口数

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">G列 ：上行接口类型

portant; overflow-wrap: break-word !important;">     C — 扩展插槽上行

portant; overflow-wrap: break-word !important;">     P — 千兆SFP光口上行

portant; overflow-wrap: break-word !important;">     T — 千兆电口上行

portant; overflow-wrap: break-word !important;">     TP— 光电复用

portant; overflow-wrap: break-word !important;">     F — 全光口

portant; overflow-wrap: break-word !important;">     M— 支持MCE功能

portant; overflow-wrap: break-word !important;">      R — 冗余（soho级别中后缀R代表机架交换机）

portant; overflow-wrap: break-word !important;">

portant; overflow-wrap: break-word !important;">H 列：业务特性

portant; overflow-wrap: break-word !important;">       HI — 旗舰型

portant; overflow-wrap: break-word !important;">       SI — 标准型

portant; overflow-wrap: break-word !important;">       EI — 增强型

portant; overflow-wrap: break-word !important;">       LI — 精简型

portant; overflow-wrap: break-word !important;">       PWR-SI — 支持PoE的标准型

portant; overflow-wrap: break-word !important;">       PWR-EI — 支持POE的增强型

portant; overflow-wrap: break-word !important;">SI：标准型弱三层

portant; overflow-wrap: break-word !important;">PWR：远程供电

portant; overflow-wrap: break-word !important;">DC：直流供电

portant; overflow-wrap: break-word !important;">AC：交流供电

portant; overflow-wrap: break-word !important;">V：VLAN划分（SOHO产品）

portant; overflow-wrap: break-word !important;">E：增强型（SOHO产品），E前缀表示教育网专供交换机

portant; overflow-wrap: break-word !important;">H：增强型（SOHO）

portant; overflow-wrap: break-word !important;">＋：升级版本
