下面是程序运行后，光纤模式特性相关图形的展示：
图1展示了径向函数图形，不同颜色的曲线对应不同的ι值。从图中可以看出折射率分布及模式的有效折射率。

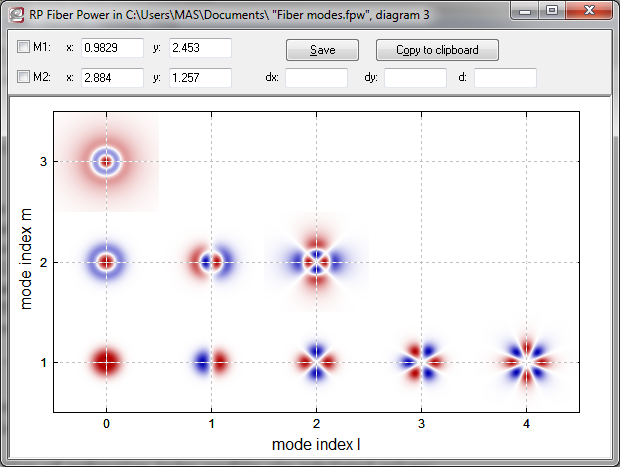

接下来，图2为我们展示了选定模式的强度分布图样。这些图样可以帮助我们更好地理解光纤中的模式特性。
图3则展示了模式数与波长的关系曲线。当波长为1.96um时，我们仅观察到单模形式。
图4表明有效折射率与波长有关。当折射率增大到包层折射率大小时，对应的截止波长也会随之增加。
最后，图5展示了纤芯内对应所有模式及波长的功率。这一图形对于研究光纤中的功率分布具有重要的参考价值。
通过这些图形，我们可以清晰地看到光纤模式特性的变化。在实际情况中，这些模式特性的研究对于光纤通信、光纤传感等领域具有重要的应用价值。随着科技的不断发展，我们可以预见，光纤技术将会在更多领域发挥其独特的优势。
简要的说，该程序通过对整体模型求解计算了光纤模式的分布。
该脚本程序需定义折射率分布值。通过数行程序代码，依次读取折射率值，插值绘制折射率函数n＿f（r）图形。
以下为程序运行后，光纤模式特性相关图形：
图1为径向函数图形，不同颜色曲线对应不同的ι值。图中，也表明了折射率分布及模式的有效折射率。

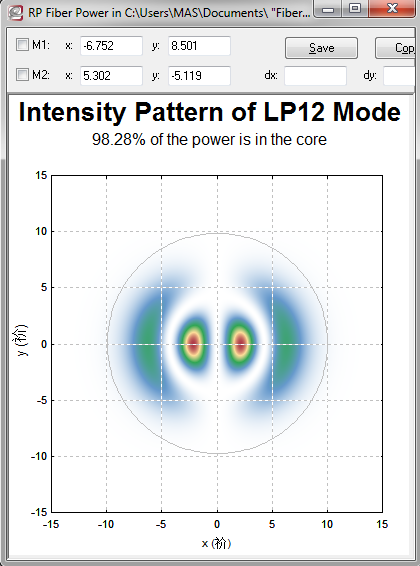

图2为选定模式的强度分布图样。
图3为模式数与波长的关系曲线。在波长为1．96um时仅存在单模形式。

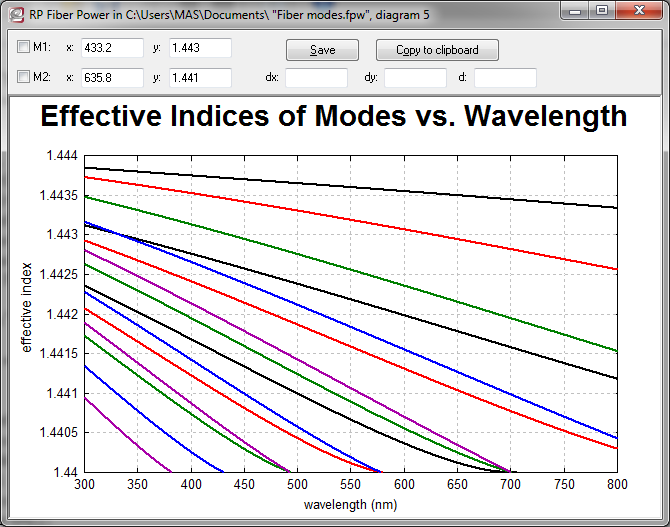

图4为表明有效折射率与波长有关，折射率增大到包层折射率大小时，对应截止波长。
图5为纤芯内对应所有模式及波长的功率。
