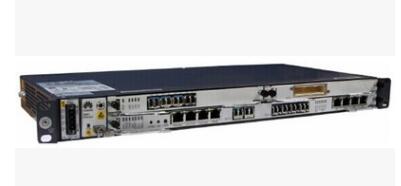

PTN设备是用在接入层和汇聚层代替SDH的光传输设备，其作用就是在固网和移动回传中用来传输语音业务和数据业务。本文主要介绍的是ptn设备安装步骤教程，具体的跟随小编一起来了解一下。
一、安全警告
1. 电压警告：遵守当地用电规范，操作时严禁佩戴手表、戒指等易导电物品。机柜有水，请关闭电源；上电前确保没有人员与电源接触。
2. 钻孔警告：在机柜上钻孔，必须佩戴绝缘手套。注意防止飞溅的金属进入眼睛，防止金属屑进入机柜。钻孔后及时打扫机柜。
3. 雷击警告：为避免雷击损伤设备，应及时做好设备的接地工作。在出现雷电时，应避免人员与设备有任何的接触。
4. 静电警告： 进行设备操作（即存储、安装、拆封等）或插拔单板时，应佩戴防静电手环。 进行插拔单板操作时，切勿用手接触单板上器件、布线或连接器引脚。
5. 腐蚀警告：一旦出现电池电解液外漏，应尽快将漏液电池搬离机房。在处理具有腐蚀性物品时，要佩戴防腐蚀手套，并做好通风。
6. 激光警告： 进行光纤的安装、维护等各种操作时，严禁肉眼靠近或直视光纤出口。
7. 搬运警告：搬运前检查设备是否有锐利的边缘。 搬抬时避免身体出现扭曲或弯曲，应将设备贴近身体。
8. 堆放警告： 严禁在设备周围堆放具有易燃、易腐蚀性的物体。安装后及时清理机房。
二、硬件安装

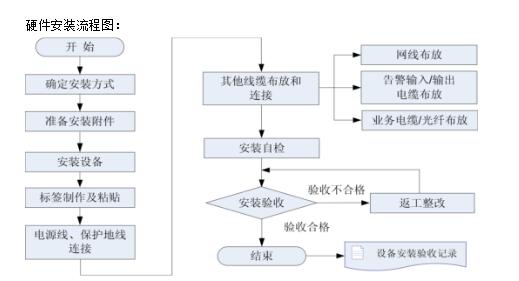

1、硬件安装流程
2、安装方式
ZXCTN 6100支持三种安装方式：台式安装、壁挂式安装和内置机柜安装。安装ZXCTN 6100时，应根据现场实际情况和用户要求确定设备的具体安装方式。 ZXCTN 6200、6300、9000系列只支持内置机柜安装。
3、设备安装方式图示：
设备安装方式图示：
壁挂式安装：
机柜式安装：

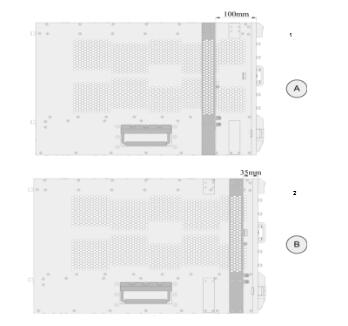

首先需要安装设备固定在机柜上的侧耳，安装如下：（下面为设备的双侧平面图）

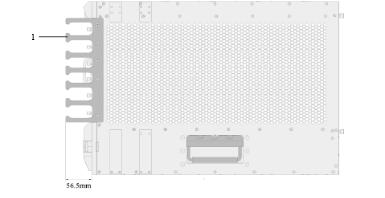

安装走线卡， 将走线卡紧靠在子架右两侧的安装位置上。采用M3*8螺钉，将走线卡
紧密固定在子架上，如下图所示：
安装设备入机柜
方法：
1）将一个与子架等高或稍高一点的木尺或木条放在子架法兰（挂耳）后，与子架底部对齐，用铅笔通过法兰安装孔在木尺上好记号。
2）把有记号木尺的底端搭在机柜的托轨上。
3）按记号位置用安装簧片把弹性浮动螺母安装在机柜的前角轨上。
4）双人分别一手提拉子架左、右两侧的搬运拉手，一手拖住子架底部，将子架后部放在机柜的固定托轨上，沿托轨缓缓将子架移进机柜。
5）用皇冠螺钉将子架固定在机柜的角轨上。
内置机柜安装效果图：
4、电源模块安装

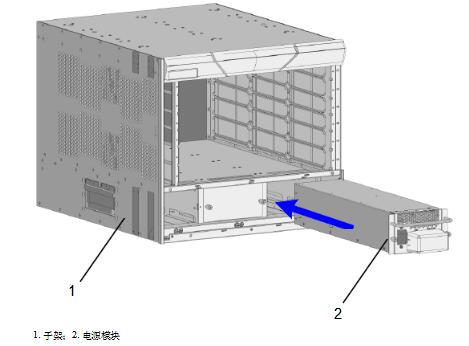

将电源模块对准子架的电源模块槽位，如下图所示，再将电源模块推入子架。
5、风扇安装

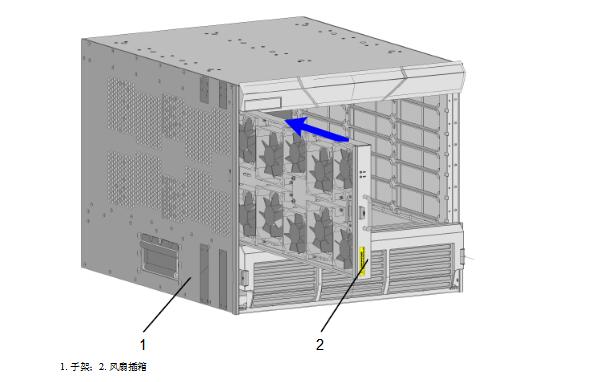

1、 将风扇插箱对准风扇插箱的槽位，如下图所示，沿上下导轨插入风扇插箱。
当风扇插箱上的连接器与背板上连接器接触时，用力继续将风扇插箱向内推，使其完全插入到位，如图 5-51所示，此时风扇插箱上的锁紧开关会自动锁定。
6、单板安装

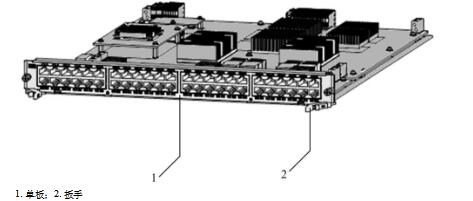

1）插入单板之前，首先要将单板两边的扳手向外扳开，如下图所示。

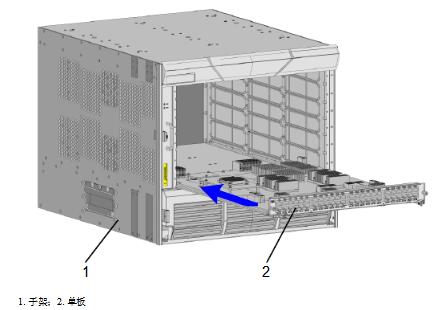

2）将单板下部钢板的两边对准子架的导轨槽，向插箱内部推入单板，如下图所示。
3）当单板的连接器与背板相接触时，单板无法再继续推入插箱，这时的单板扳手还是处在打开状态，单板也没有到位，如图 5-57所示。
4）向内转动单板两边的扳手，单板向内移动到位，单板的扳手不能再转动，这时，单板扳手已经到位，基本与单板前面平行，单板也插入到位。
5）用螺丝刀拧紧单板两端的松不脱螺钉，单板插入完成。
7、供电与接地
布放机柜电源电缆、保护地电缆
（1）上走线布放电源线、地线的连接
1）将电源线、地线经走线架引入机柜顶中部的电源线出线孔，直至电源分配箱的外部电源输入接线区。
2）将电源线、地线在机柜顶部的电源线进线孔处用扎带绑扎固定。
3）剥去电源线、地线的线缆外皮，使线芯露出约8mm。
4）将保护地线（黄绿相间色线缆）的线芯从上而下直接插入到外部电源输入接线区中标有“PE”的输入线缆端子座中，拧紧螺钉固定。
5）将电源地线（黑色线缆）的线芯从上而下直接插入到主用外部电源输入接线区和备用外部电源输入接线区中标有“-48V RTN”的输入线缆端子座中，拧紧螺钉固定。
6）将-48V电源线（蓝色线缆）的线芯从上而下直接插入到主用外部电源输入接线区和备用外部电源输入接线区中标有“-48V”的输入线缆端子座中，拧紧螺钉固定。
（2）、下走线布放电源线、地线的连接
1）下走线布放时，将电源线、地线经防静电地板下引入机柜底部中间的出线孔，沿机柜右侧走线区向上布放至电源分配箱的外部电源输入接线区。
2）将电源线、地线在走线区内每隔一定距离用扎带绑扎固定。
3）剥去电源线、地线的线缆外皮，使线芯露出约8mm。
4）将保护地线（黄绿相间色线缆）的线芯从上而下直接插入到外部电源输入接线区中标有“PE”的输入线缆端子座中，拧紧螺钉固定。
5）将电源地线（黑色线缆）的线芯从上而下直接插入到主用外部电源输入接线区和备用外部电源输入接线区中标有“-48V RTN”的输入线缆端子座中，拧紧螺钉固定。
6）将-48V电源线（蓝色线缆）的线芯从上而下直接插入到主用外部电源输入接线区和备用外部电源输入接线区中标有“-48V”的输入线缆端子座中，拧紧螺钉固定。
八、标签制作
1）尾纤标签：

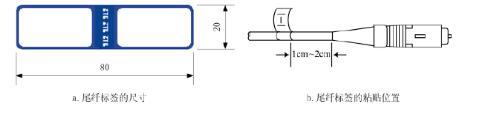

标签形式及粘贴位置：尾纤的两端应当各用1张标签进行标识，标签采用中兴通讯专用贴纸，贴纸形式如下图所示。标签粘贴位置宜选择在距离尾纤连接头1 cm~2 cm处，如下图所示。
标签内容：在标签左端打印OPTICAL（fr：）及本端接口编号，标签右端打印OPTICAL（to：）及对端接口编号。中兴通讯设备侧的尾纤接口编号要求如2.4-1所示。ODF架侧的尾纤接口编号要求如2.4-2所示。

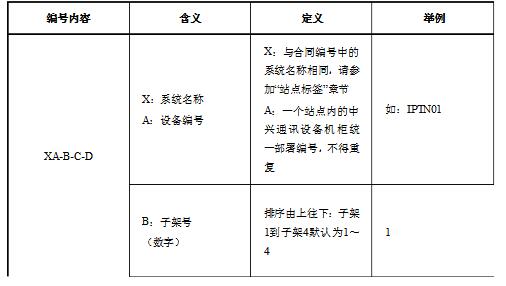

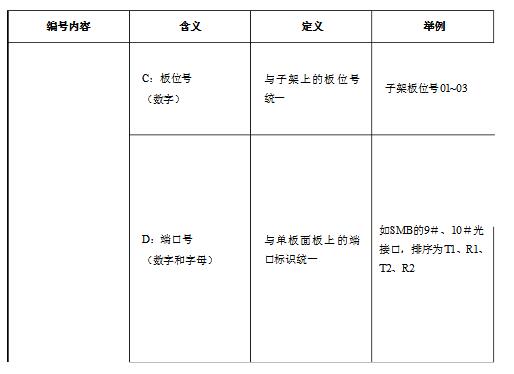

表 2.4-1 尾纤接口编号格式

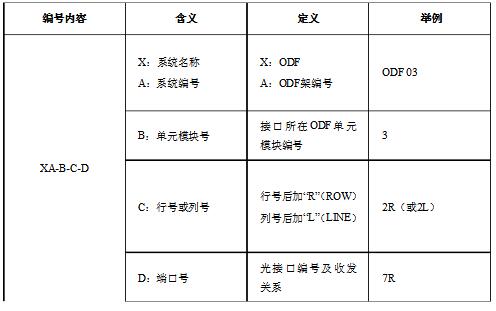

表 2.4-2 ODF架尾纤接口编号格式

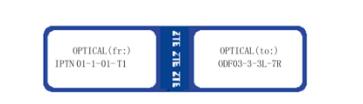

标签举例：例如要标识一条由“IPTN01机柜、1子架、01板位、SMB”的9＃光接口到“3ODF、3模块、第3列、7 光接口”，则中兴通讯设备侧的尾纤标签内容如 下图所示。
三、线缆布放检查
电缆布放完成后，需要检查的内容如表 3-1所示。

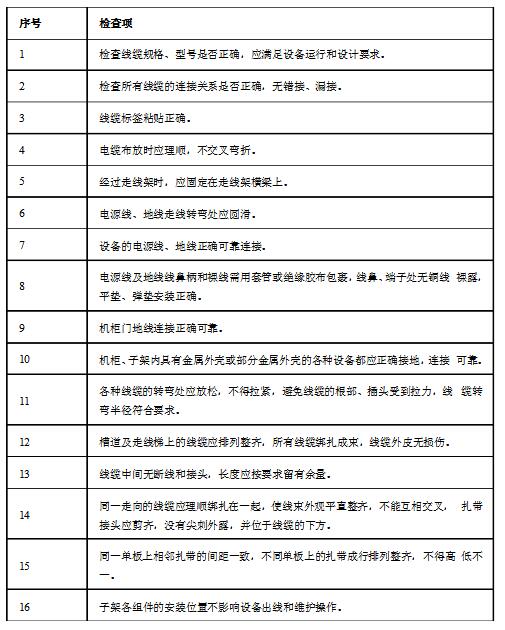

表 3-1电缆布放的检查项
尾纤布放完成后，需要检查的内容如表3-2所示。

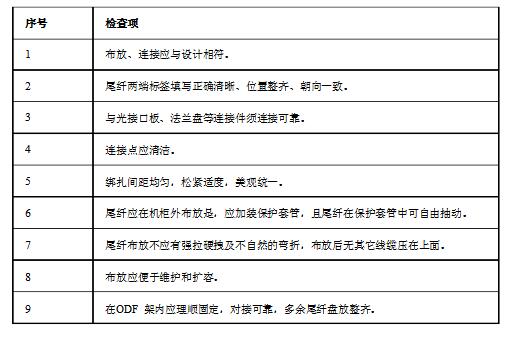

表3-2 尾纤布放的检查项
四、设备上电检查

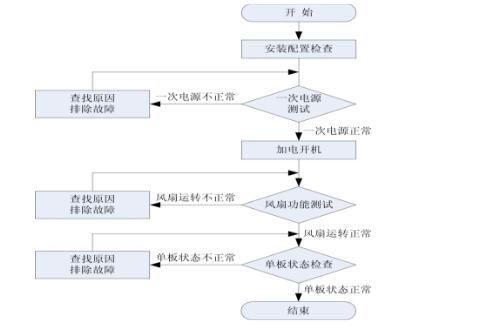

第一次上电检查流程图：
（1）一次电源测试前提：
供电设备至机柜的电缆已经完成布放和安装。
1. 确认机房为设备供电的回路开关及电源分配箱的空气开关处于断开状态。
2. 使用万用表测量设备电源输入端正负极无短路，核查端子标识是否正确无误，系统工作地是否接好，证实无误后接通为设备供电的回路开关。
3. 在PTN侧用万用表测量一次电源电压，确认其极性正确，且电压值在-57.8V DC~ -36.0V DC范围内。
4. 使用万用表测量防雷保护地、系统工作地、-48V GND三者之间的电压差，应小于1 V。 5、一次电源的测试过程中如发现不符合要求的部分，应及时处理并重新测试。
（2）机柜加电
前提：已完成一次电源测试检查。
1、将子架接口区的所有单板拔出为浮插状态。 注意：操作时应佩戴防静电手环。
2. 接通PTN电源分配箱中的空气开关，此时应可看到机柜告警灯板上的绿灯长亮，表明一次电源已经接入设备。
3、如果出现绿灯不亮等异常情况，应立即断电处理。
（3） 风扇测试
机柜加电正常后，应检查风扇插箱工作是否正常，同时初步验证设备内部的电源连接是否正常。
1. 接通PTN电源分配箱中的空气开关。
2.、观察风扇运转情况。
3、风扇正常运转时应只有均匀的嗡嗡声，如有异常应立即停电检查。 4、风扇不运转时，应注意检查风扇电缆是否已正确连接。
（4） 单板状态检查
通过观察设备各单板的指示灯状态，进一步了解设备运行情况。
检查标准：主控板RUN灯为绿色表示主板运行正常，mst灯为绿色表示该板为主用，alarm灯红色表示有告警，clk灯为绿色表示锁定时钟。光路对通的接口板的光模块对应的指示灯tx常亮rx规律性闪烁。
