在当今科技日新月异的时代，激光技术在多个领域都发挥着至关重要的作用。其中，被动调Q激光器因其结构简单、稳定性高、成本低等优点，成为激光器领域的研究热点。本文将针对一种新型被动调Q激光器进行探讨，其采用Cr：YAG晶体作为激光介质，具有独特的性能。
该激光器模型与传统的被动调Q激光器相似，但采用了Cr：YAG晶体作为激光介质。与传统模型相比，这种新型激光器仅采用单光纤作为有源模型，使得整个系统更加紧凑。在实际应用中，这种设计可以降低成本，同时提高系统的可靠性。
在激光介质中，Nd3＋和Cr4＋离子共存，它们各自具有两个相关的电子能级。通过研究整个谐振长度内的传输过程，我们可以发现，这种新型激光器无需采用通常的能级结构，而是可以由用户根据需求自定义。这意味着，用户可以根据实际应用场景，灵活调整激光器的性能。
在实验过程中，我们通过模拟泵浦相位的变化，发现传输过程持续不断，直至谐振腔往返增益为正。这一发现为我们深入了解激光器的工作原理提供了重要依据。
为了更好地理解激光器的工作过程，我们对钕离子激发的横向分布进行了模拟。结果显示，在脉冲辐射之前，钕离子的激发分布呈现明显的空间分布特征。
在模拟脉冲的产生过程中，我们需要考虑传输时间的影响。由于整个动态模拟过程较慢，需要持续一段时间，因此动态模拟也需要持续几秒钟。通过观察对数坐标轴上模拟输出功率的变化，我们可以发现，输出功率随着泵浦功率的增加而增大。
在实验过程中，我们还对输出功率在小段时间范围内的变化进行了观察。结果显示，输出功率在短时间内呈现波动性，这与激光器的工作原理密切相关。
最后，我们研究了脉冲重复率、能量、脉宽与泵浦功率之间的关系。结果表明，高泵浦功率仅能增加脉冲重复频率，对脉冲固有参量影响不大。这一发现为我们优化激光器性能提供了重要参考。
总之，这种新型被动调Q激光器具有独特的性能，有望在激光器领域得到广泛应用。通过对该激光器的研究，我们不仅可以深入了解激光器的工作原理，还可以为激光器的设计和优化提供有益的借鉴。
文件： Nd－YAG laser， passively Q－Switched ．fpw
该模型与以上范例相似，但采用Cr：YAG晶体用于被动调Q。可仅采用单光纤作为有源模型，可认为是包括Nd3＋和Cr4＋离子的单光纤，研究整个谐振长度内的传输。这说明，无需采用通常的能级结构，而是用户对双离子的自定义方式。每一个离子具有两个相关的电子能级。（可忽略高能级，寿命短的能级。）
图形如下：

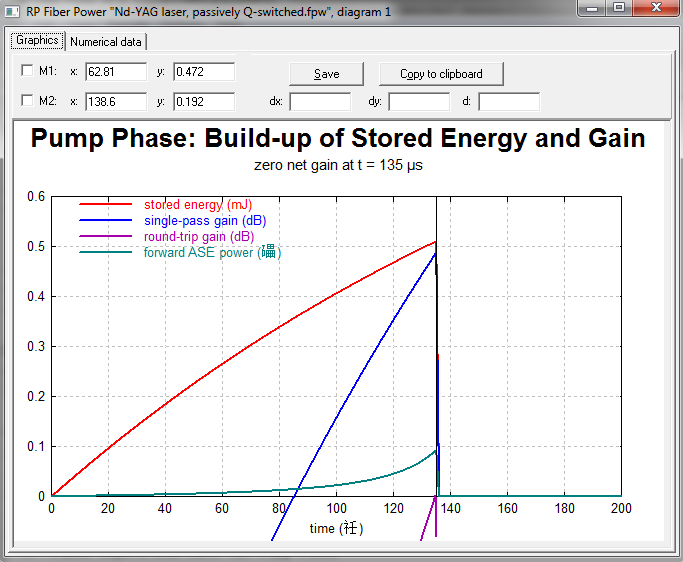

图1为在一定时间段内，模拟泵浦相位的变化。传输持续不断的进行，直至谐振腔往返增益为正。

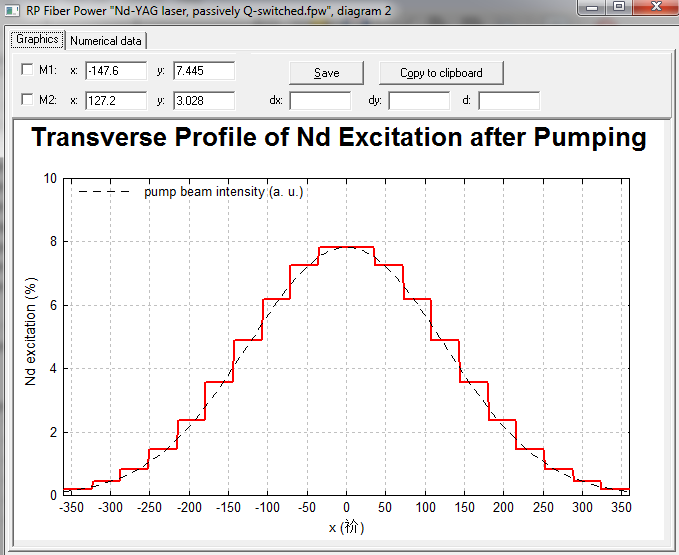

图2为脉冲辐射之前，钕离子激发的横向分布。

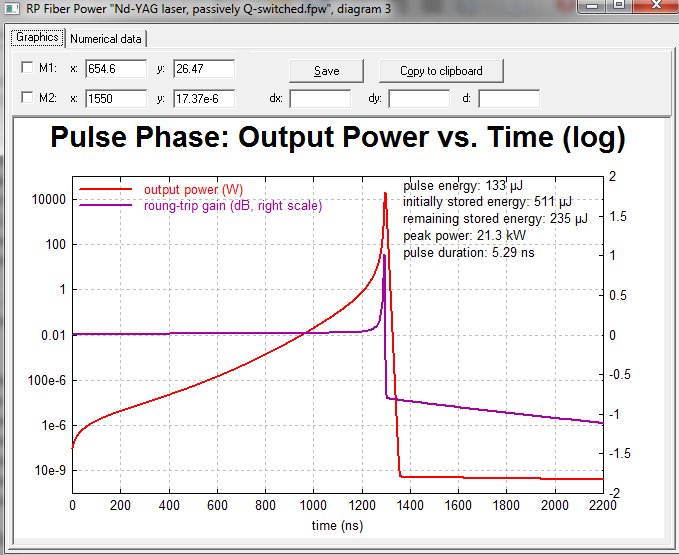

图3模拟了脉冲的产生过程。在此，整个动态模拟需考虑传输时间。该运行较慢，需持续一段时间。因此，动态模拟也需持续几秒钟。在对数坐标轴上模拟输出功率的变化。

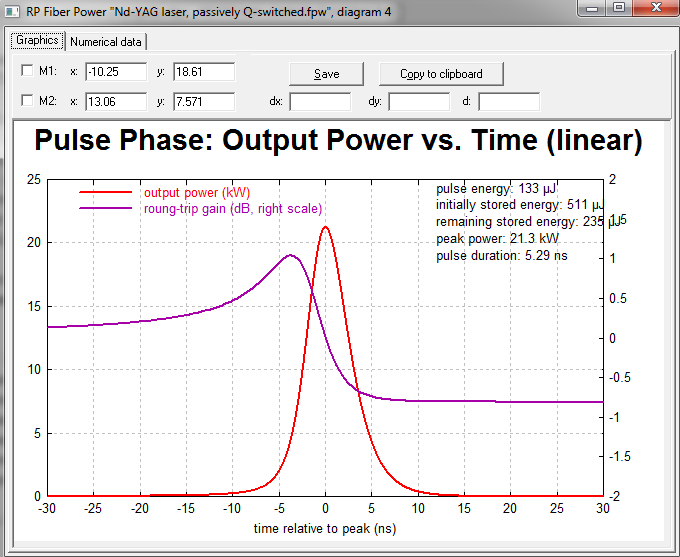

图4为小段时间范围内输出功率的变化。

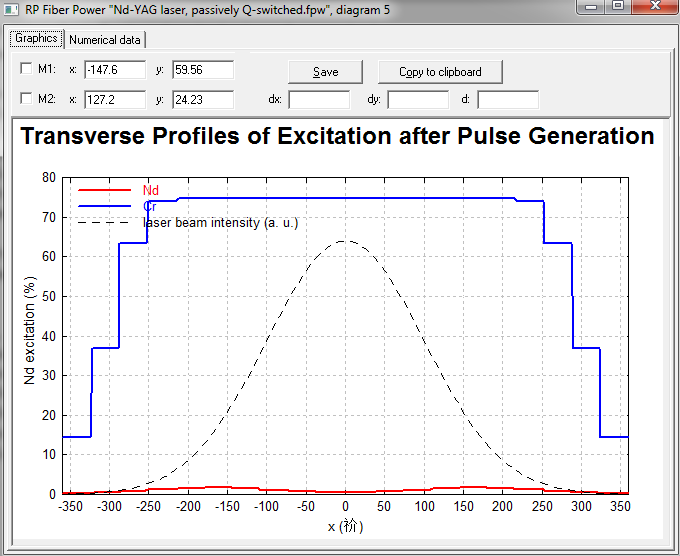

图5为脉冲产生后，Nd3＋和Cr4＋离子激发的横向分布。

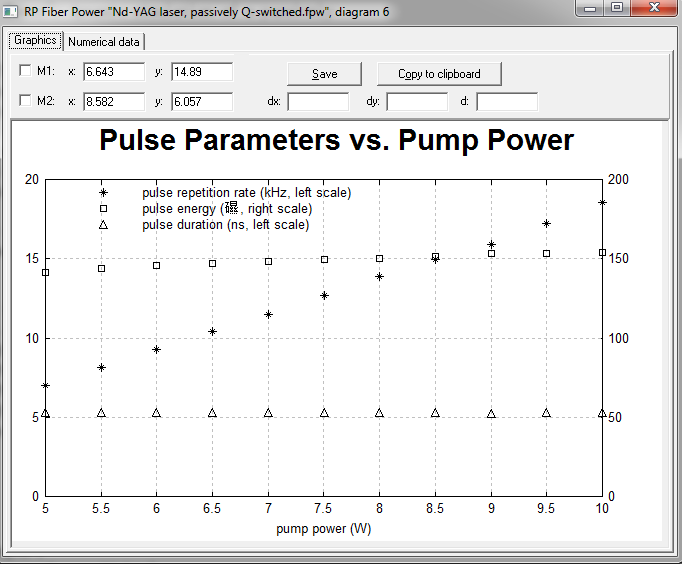

图6为脉冲重复率、能量、脉宽与泵浦功率的函数关系。可见，高泵浦功率仅增加脉冲重复频率，但不改变脉冲固有参量。
