某公司有线网络已经布置完成，现需要进行无线扩展，以下是具体需求：
1. 公司实际使用的网段有三个，分别为192.168.1.0网段、192.168.2.0网段、192.168.3.0网段，在这三个网段范围内都需要有AP进行无线覆盖； 2. AC与DHCP服务器都在10.10.10.0网段，该DHCP服务器可以给整个网络分配IP地址； 3. AP通过网络中已有的DHCP服务器获取IP地址。
接下来，我们来了解一下具体的配置方法：
第一步：AC的配置
1. 配置AC的IP地址为10.10.10.253，网关填写三层交换机的接口IP地址； 2. 点击保存并同步配置。
第二步：三层交换机的配置
1. 在三层交换机上划分好相应的VLAN和网段； 2. 在三层交换机上启用DHCP中继，服务器IP地址填写DHCP服务器的IP地址。
第三步：DHCP服务器配置
本文以Windows Server 2008 R2配置为例：
1. 在Windows Server 2008 R2中使用DHCP服务器设置向导，根据实际环境需要设置需要的作用域； 2. 右键“IPv4”选择设置预定义的选项； 3. 在弹出的“预定义的选项和值”中点击“添加”； 4. 添加option 60选项，数据类型为字符串，代码60，点击确定； 5. 添加option 138选项，数据类型为IP地址，代码138，点击确定； 6. 右键点击“服务器选项”，选择配置选项； 7. 在服务器选项的“常规”选项卡中，选中“option 60”，字符串值填写“TP-LINK”，点击应用； 8. 在服务器选项的“常规”选项卡中，选中“option 138”，IP地址填写AC的IP，本例中AC IP地址为10.10.10.253，点击应用，点击确定。
第四步：完成配置
经过以上配置，网络中的DHCP就基本上已经配置完成了。此时可以登录到AC的管理界面查看AP列表，AP已经可以正常被发现。
以上就是整个配置过程，通过以上步骤，您就可以轻松实现三层交换机环境下AP的IP地址分配。
【背景】
在很多大型网络环境中会使用到三层交换机，而AC自带的DCHP服务器仅能够在同一个局域网内给AP分配IP地址，在有三层交换机的环境下就需要通过配置外接DHCP服务器给AP分配IP地址。
【需求】
某公司有线网络已经布置完成，现需要进行无线扩展，有以下需求：
1） 公司实际使用的网段有三个网段，分别为192.168.1.0网段、192.168.2.0网段、192.168.3.0网段，在这三个网段范围内都需要有AP进行无线覆盖；
2） AC与DHCP服务器都在10.10.10.0网段，该DHCP服务器可以给整个网络分配IP地址；
3） AP也通过网络中已有的DHCP服务器获取IP地址；
【拓扑结构】
【配置方法】
第一步：AC的配置

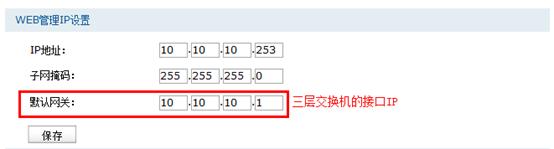

1） 配置AC的IP地址为 10.10.10.253，网关填写三层交换机的接口IP地址；
2） 点击保存并同步配置
第二步：三层交换机的配置
1）三层交换机上划分好相应的VLAN和网段；

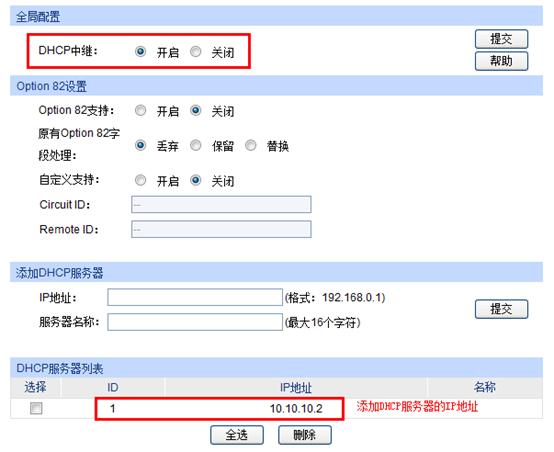

2）在三层交换机上启用DHCP中继，服务器IP地址填写DHCP服务器的IP地址；
第三步：DHCP服务器配置：
本文以 Windows Server 2008 R2配置为例

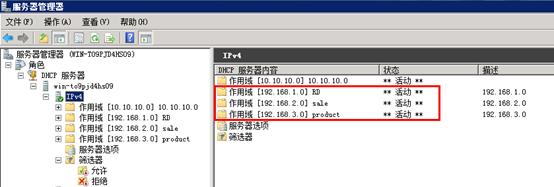

1）在Windows Server 2008 R2中使用DHCP服务器设置向导，根据实际环境需要设置需要的作用域，如下图所示：

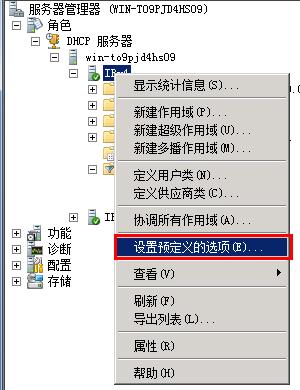

2）右键“IPv4”选择设置预定义的选项

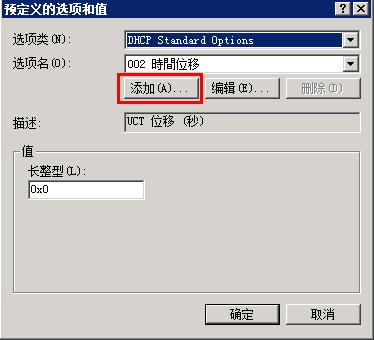

3）在弹出的“预定义的选项和值”中点击“添加”

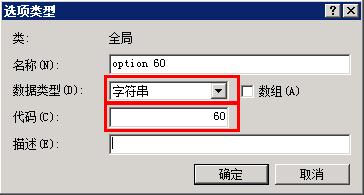

4）添加option 60选项，数据类型为字符串（注意：请不要选错了，Windows Server中选错了将无法修改和删除），代码60，点击确定

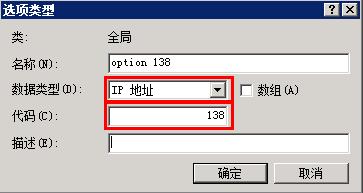

5）添加option 138选项，数据类型为IP地址，代码138，点击确定
6）右键点击“服务器选项”，选择配置选项

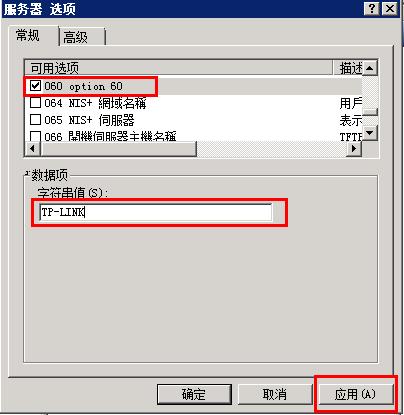

7）在服务器选项的“常规”选项卡中，选中“option 60”，字符串值填写“TP-LINK”,点击应用;

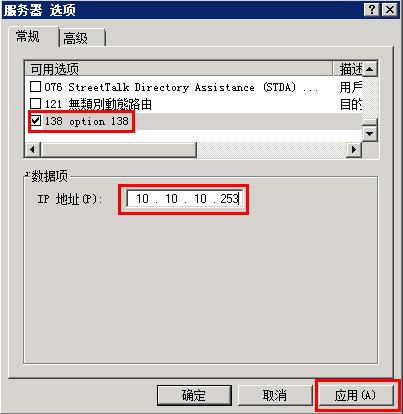

8）在服务器选项的“常规”选项卡中，选中“option 138”，IP地址填写AC的IP，本例中AC IP地址为10.10.10.253，点击应用，点击确定;

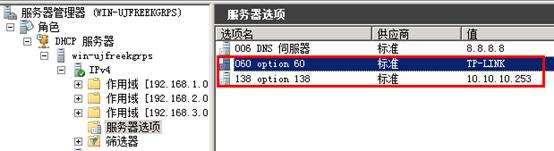

9）配置完成之后在服务器选项中可以看到
第四步：完成配置

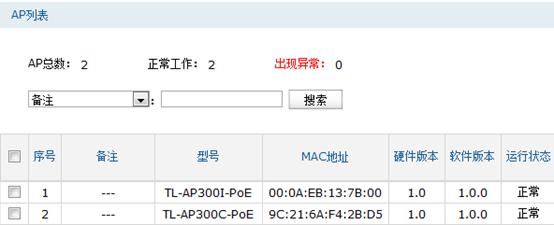

经过以上配置，网络中的DHCP就基本上已经配置完成了，此时可以登录到AC的管理界面查看AP列表，AP已经可以正常被发现。
【FAQ】
1、 以上配置是否会影响DHCP服务器给普通客户端分配IP地址？
答：不会，该DHCP服务器可以正常给所有客户端分配IP地址
2、 网络中是否还需要其他DHCP服务器？
答：不需要
