首先，在外观方面，TL-SE5420采用了紧凑的设计，尺寸适中，易于安装。机身和配件方面，除了未配置Console线外，其他配件齐全。交换机的前脸配备了16个2.5G网口和4个10G SFP+端口，满足了各种网络接入需求。
在系统首页，我们可以看到TL-SE5420提供了丰富的功能菜单，包括基本设置、VLAN管理、端口镜像、端口聚合等，用户可以根据实际需求进行配置。此外，该交换机还支持云管理，方便用户远程监控和管理。
从硬件角度来看，TL-SE5420采用RTL9302C-CG芯片作为交换机控制器，具有三层交换功能，支持VLAN、QoS、IGMP等特性。PHY芯片选用RTL8224，提供了高速的数据处理能力。内存方面，TL-SE5420配备了512MB DDR3-1866内存，足以满足日常使用需求。
此外，该交换机还配备了32MB的闪存芯片XM25QH256CXIG，保证了设备的稳定运行。在电源方面，DC电源输出规格为12V/4A，实测空口待机功率为9.6W，插四个2.5G网口时为12.6W，插八个2.5G口时为15.7W，功耗表现良好。
在散热方面，TL-SE5420采用了低壳导热硅脂垫片，分别负责SFP+、交换机芯片、PHY芯片的导热，保证了设备在长时间运行下的稳定性能。此外，交换机底部和侧面均设有透气孔，有助于散热。
在实际应用中，TL-SE5420可以轻松安装在5U机柜中，且运行稳定，不产生过多的热量。与其他同类交换机相比，TL-SE5420在价格方面具有优势，三层交换机SE5420售价为1700元，而二层交换机SE2420售价为1500元，两者相差200元，硬件配置相同，均支持云管理。
综上所述，TL-SE5420三层网管交换机在硬件配置、性能表现以及应用场景等方面表现出色，是一款值得推荐的网络设备。无论是家庭用户还是企业用户，TL-SE5420都能够满足他们的需求。

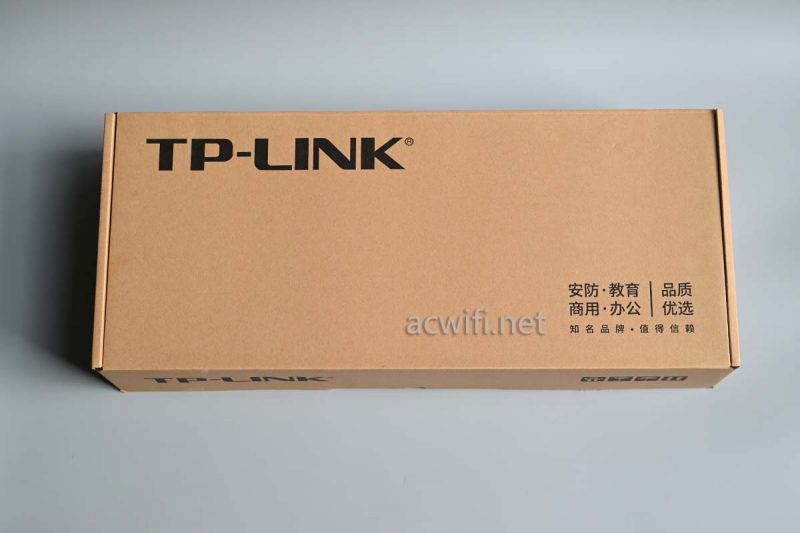

说是不完全拆机，是因为最后没把散热器拆下来。这是一台三层网管交换机，拥有16个2.5G网口和4个10G SFP+。TL-SE5420的外包装：

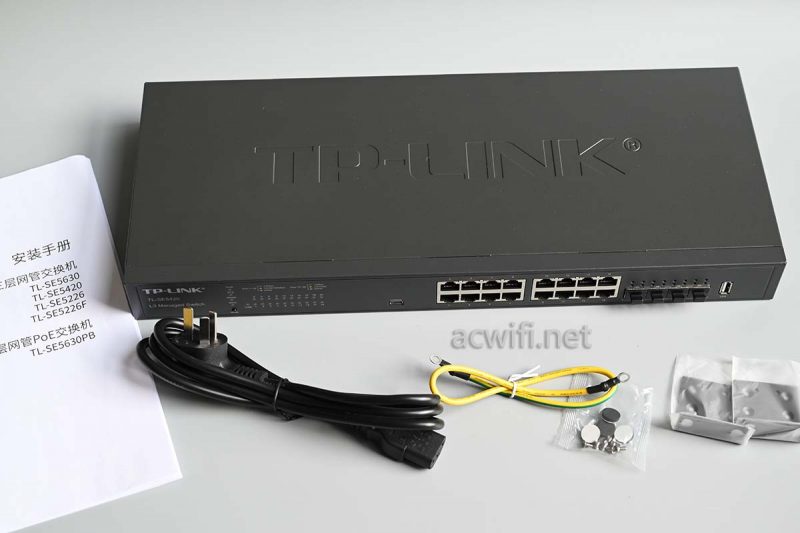

机身和配件：（没配Console线）

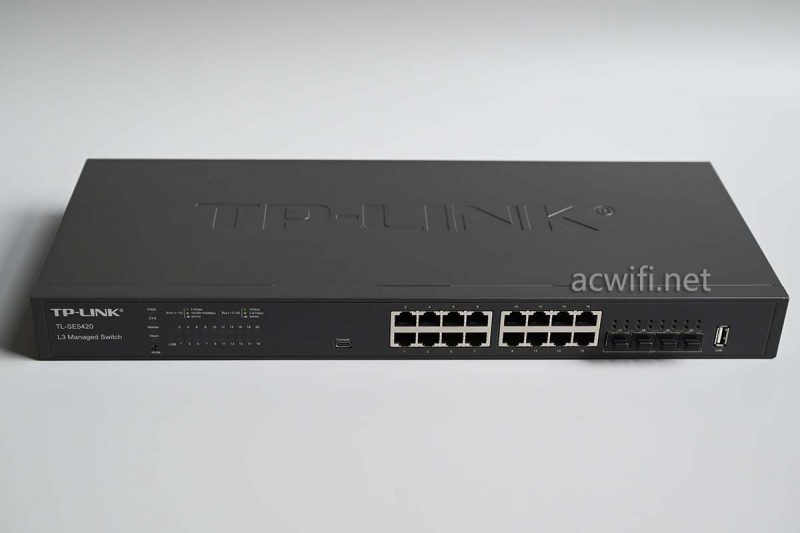

前脸：

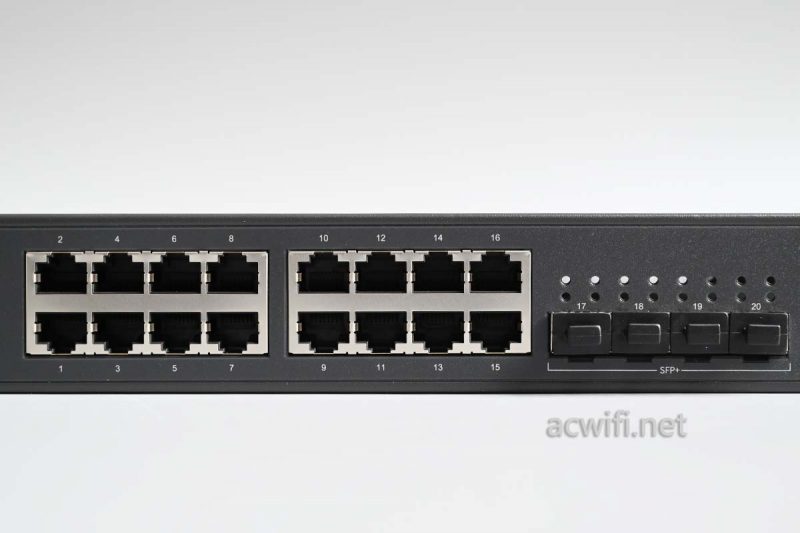

16个2.5G网口和4个10G SFP+:

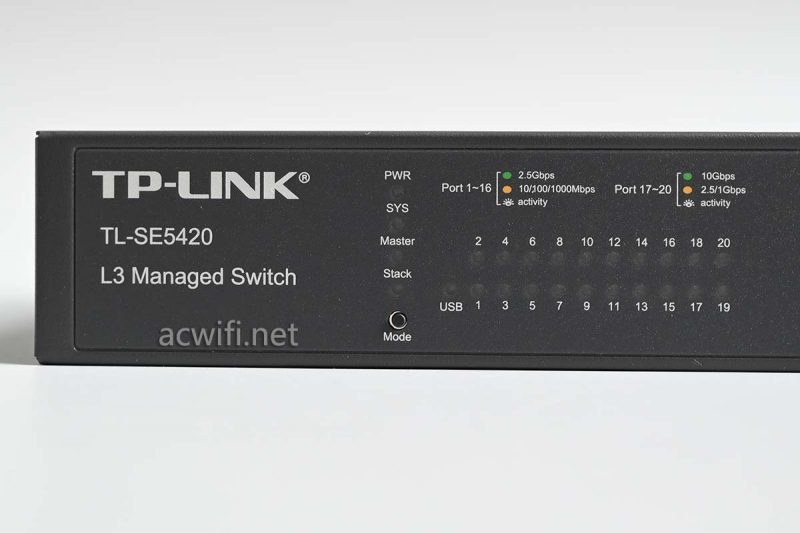

信息面板：

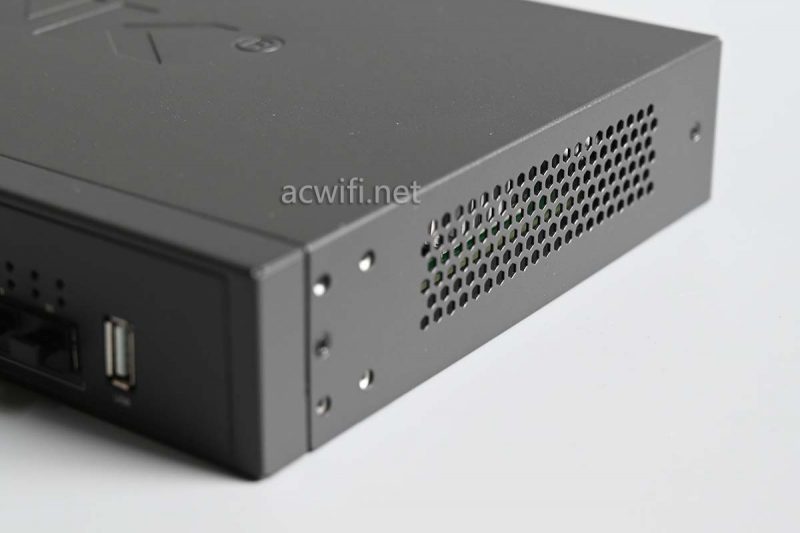

侧面透气孔：

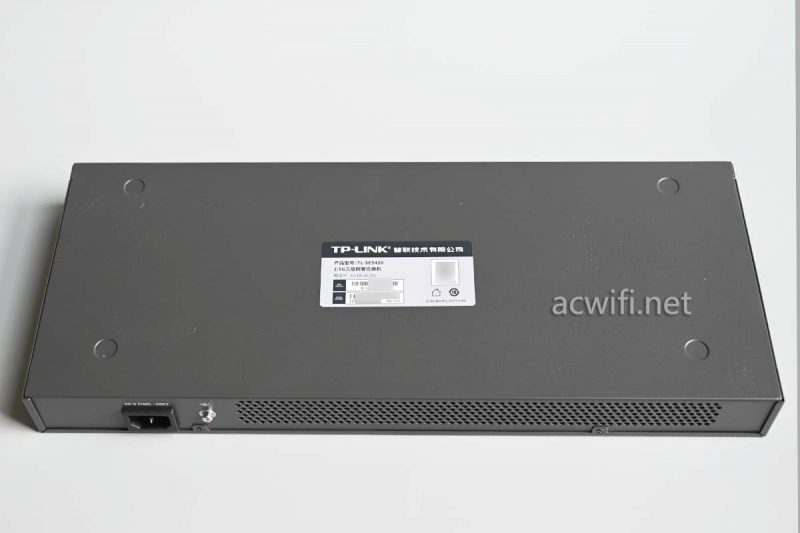

交换机底部：

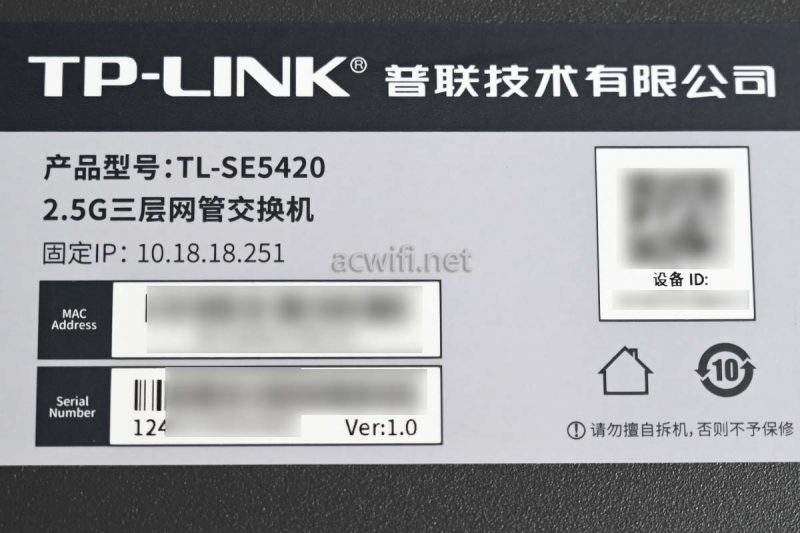

标签：

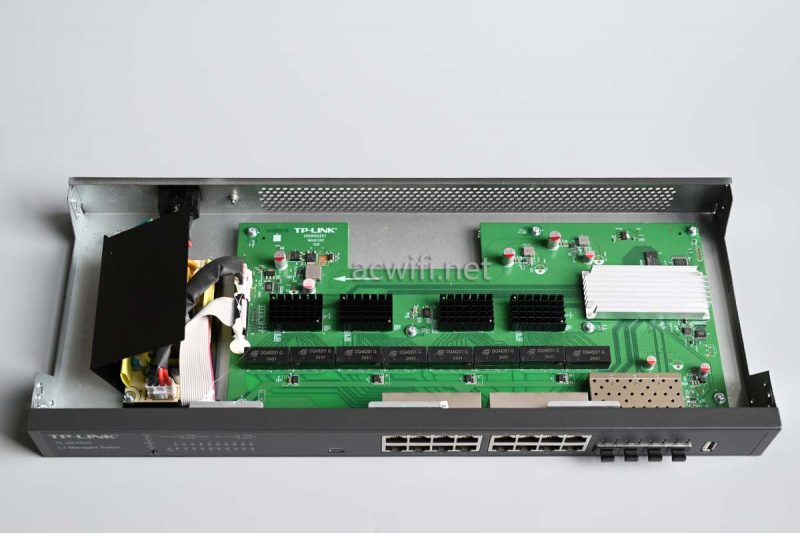

拆开外壳：

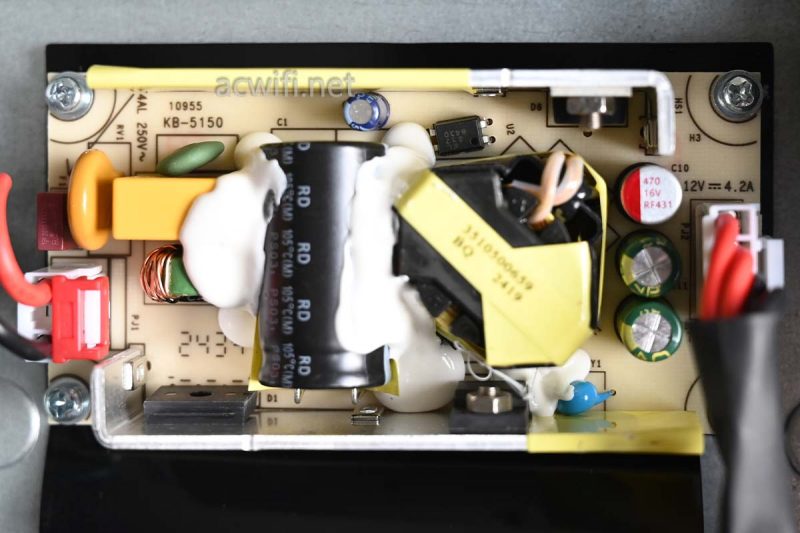

DC电源输出规格是12V/4A，实测空口待机功率是9.6W，插四个2.5G网口时为12.6W，插八个2.5G口时为15.7W。

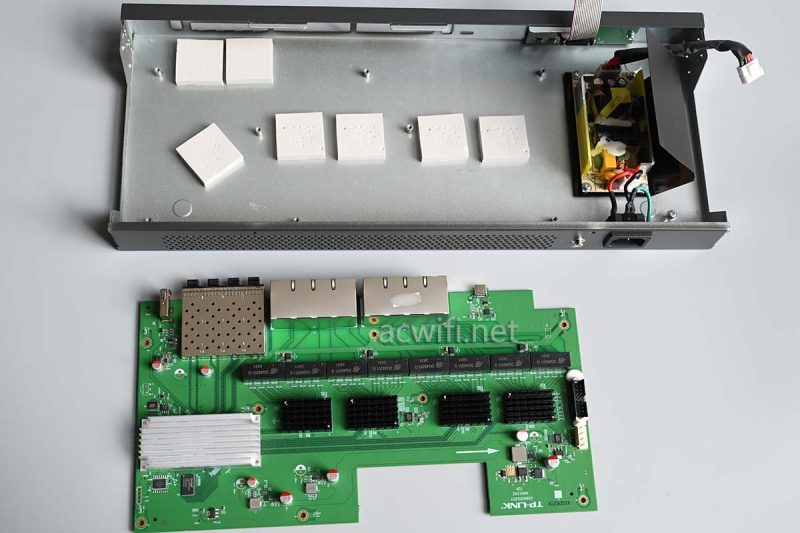

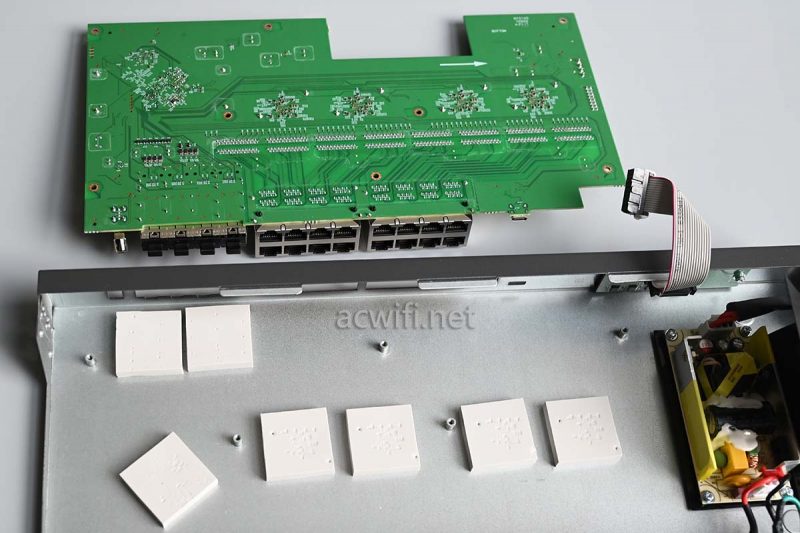

拆出主板，看见低壳一共有7颗大的导热硅脂垫片，分别负责SFP+、交换机芯片、PHY芯片的导热。

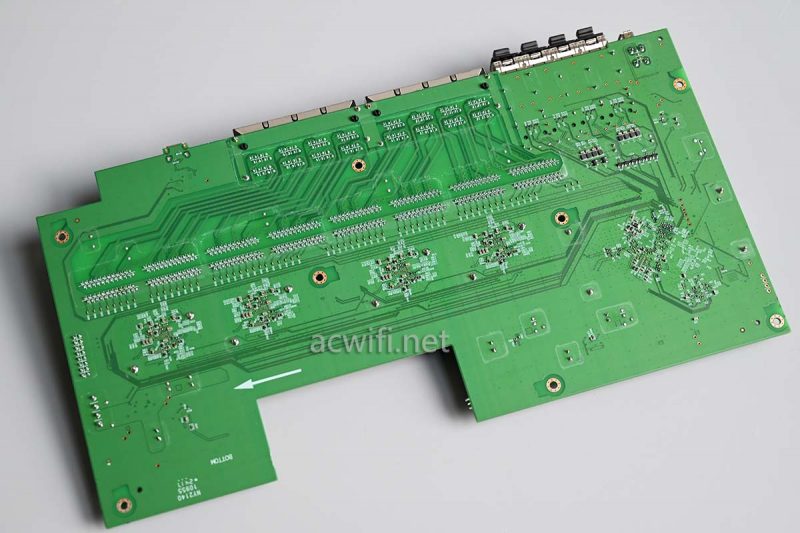

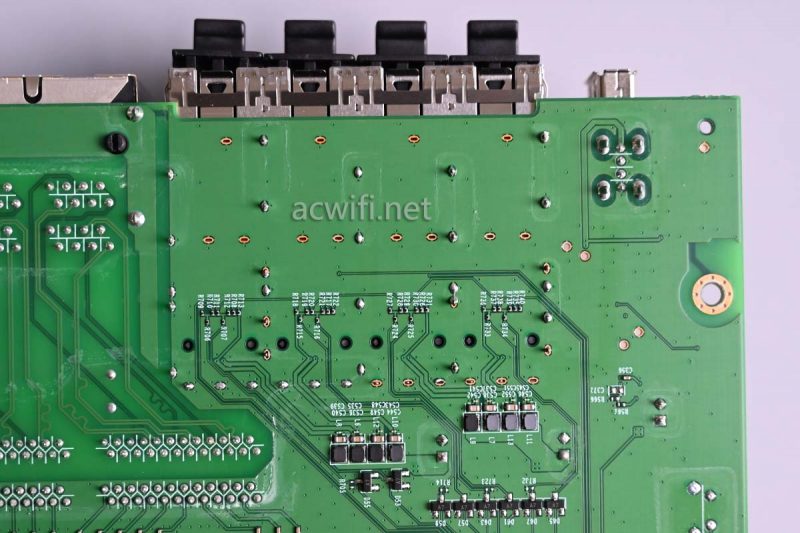

翻转主板背面：
主板背面没什么看了。

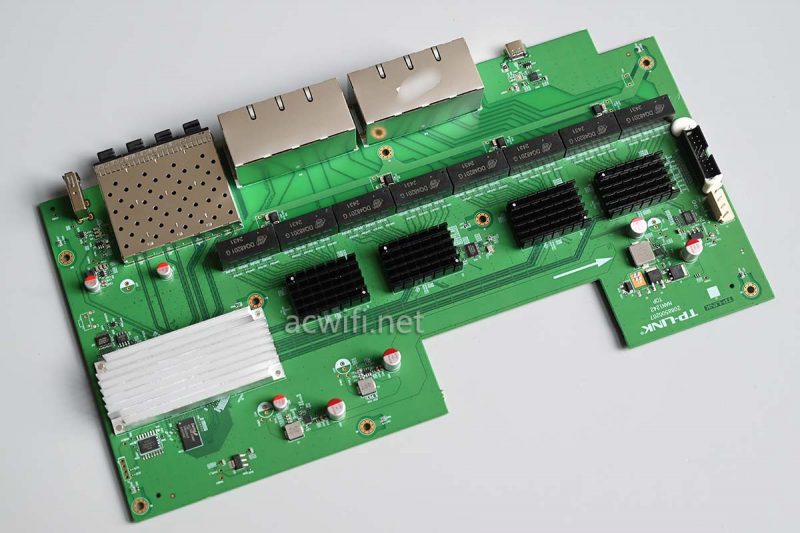

回到主板正面来：
跟SE2420PB一样用的是带胶的硅脂粘连散热器，所以不好拆，这次使劲都拆不下来散热器，放弃了，怕用力过猛会造成芯片虚焊。

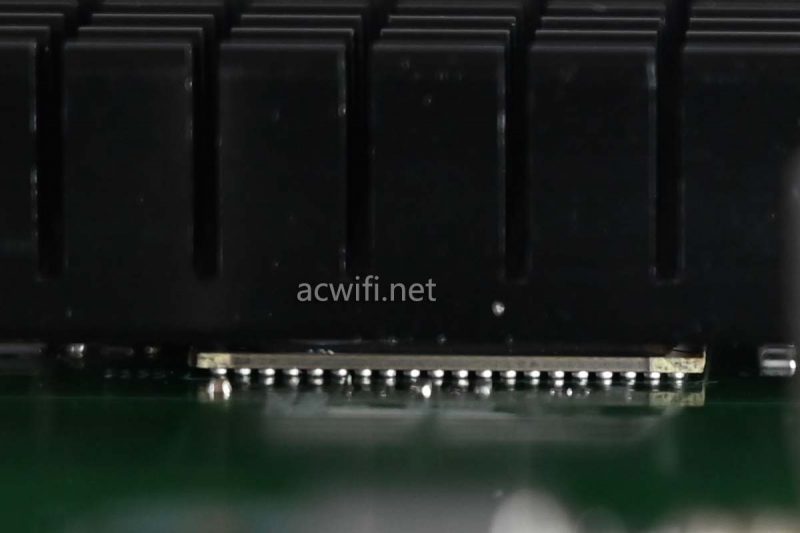

从PHY芯片封装来看，绝不会是RTL8224N，而是跟SE2420PB用的一样：RTL8224。如下图：
交换机芯片，由于是”16+4″，跟SE2420PB一样，所以芯片也是用一样的RTL9302C。
RTL9302C-CG
LAYER 3 MANAGED 16*2.5G+4*10G PORT Switch CONTROLLER
TL-SE2420PB交换机加装风扇温控模块
内存芯片型号是A3T4GF40BBF-HP，DDR3-1866，容量512MB：

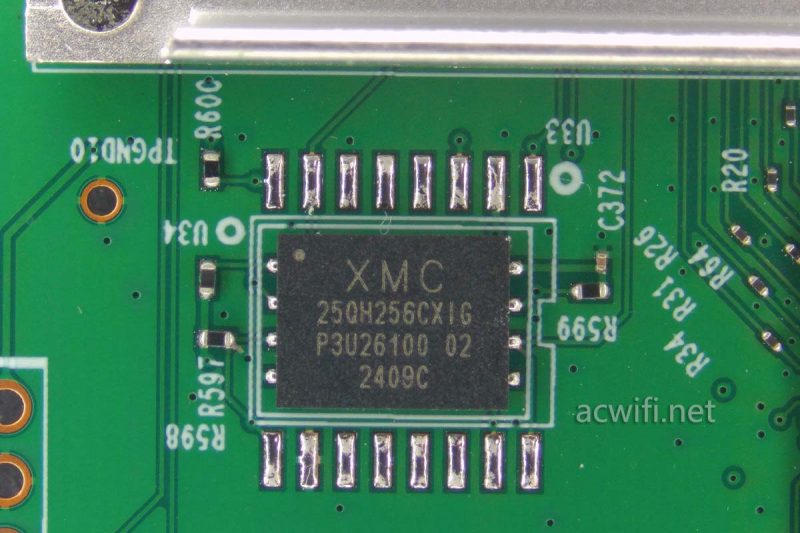

闪存芯片XM25QH256CXIG，容量32MB：

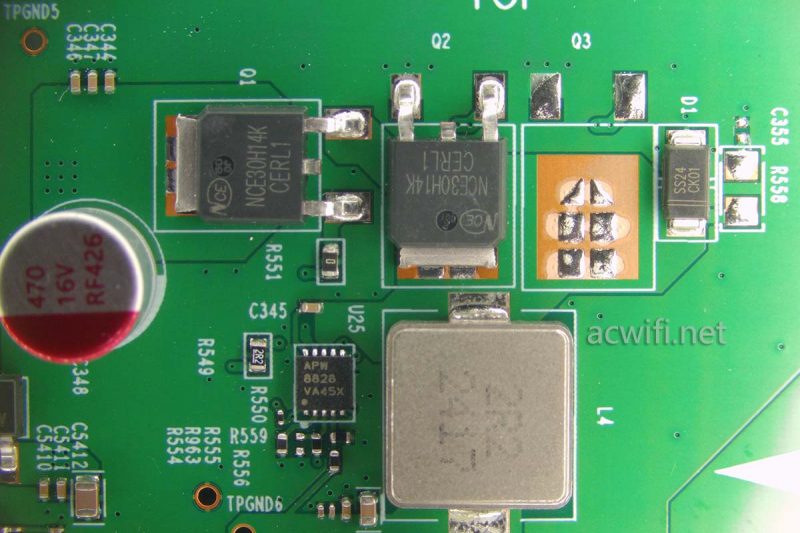

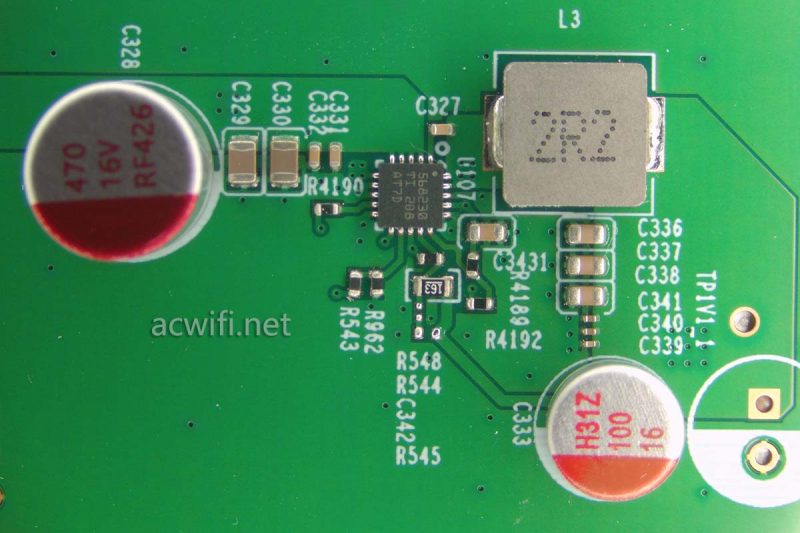

一些供电电路：

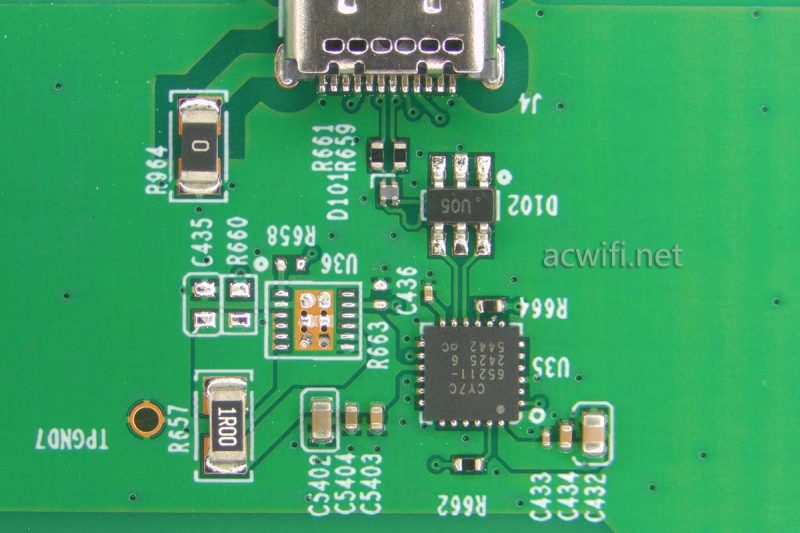

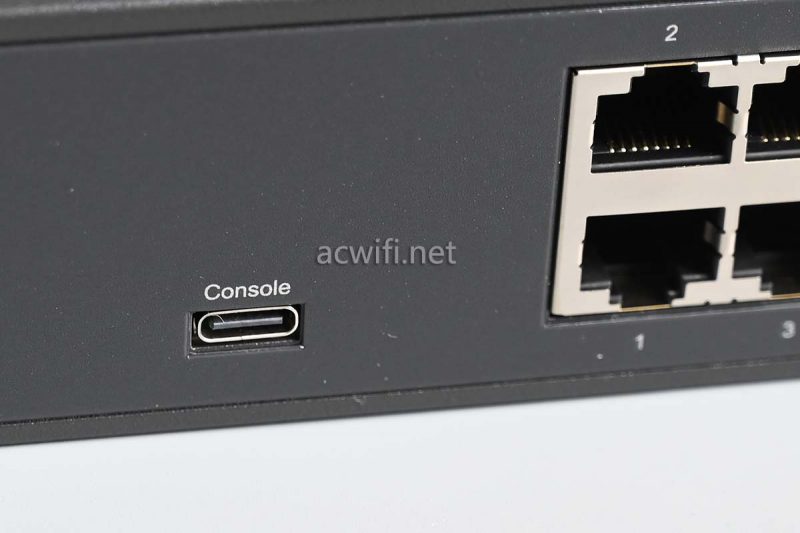

Console接口电路：

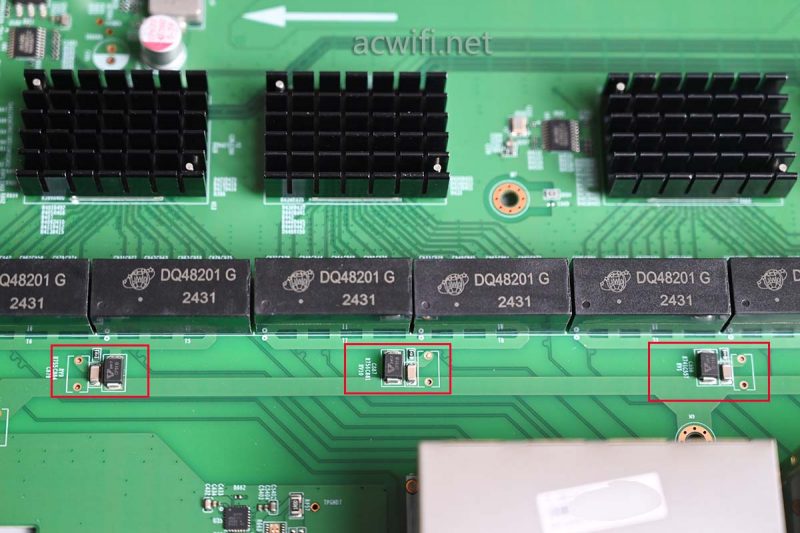

每四个2.5G网口为一组的，下图红框里的贴片元件是什么作用的，上次有人说过，我又忘记了，防静电还是防涌浪的？

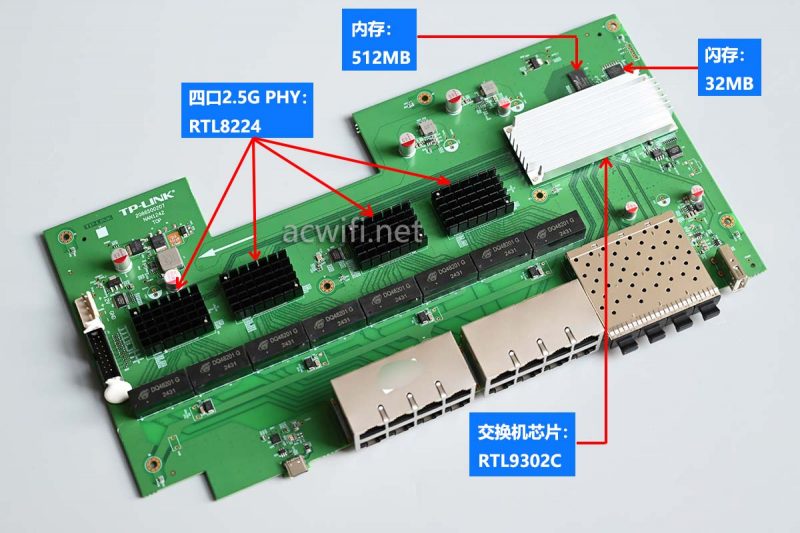

这台TL-SE5420的芯片汇总图如下：

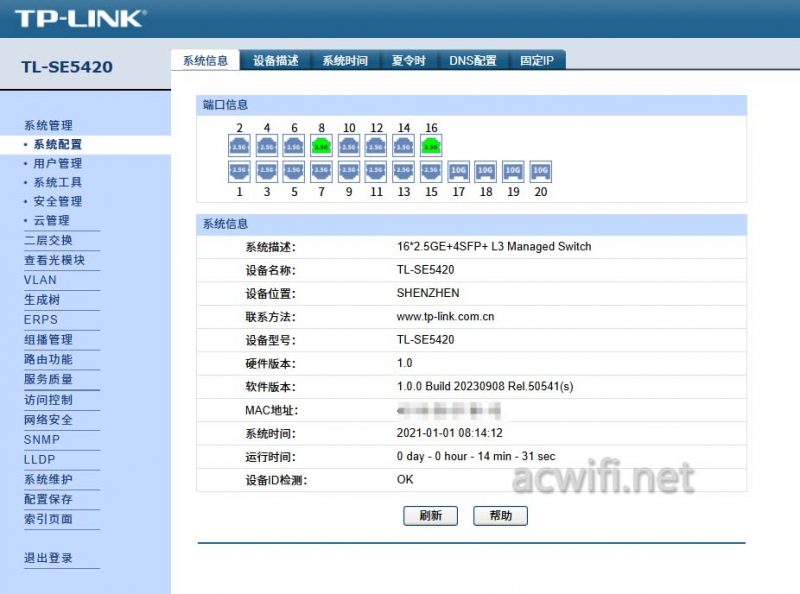

TL-SE5420交换机系统首页：

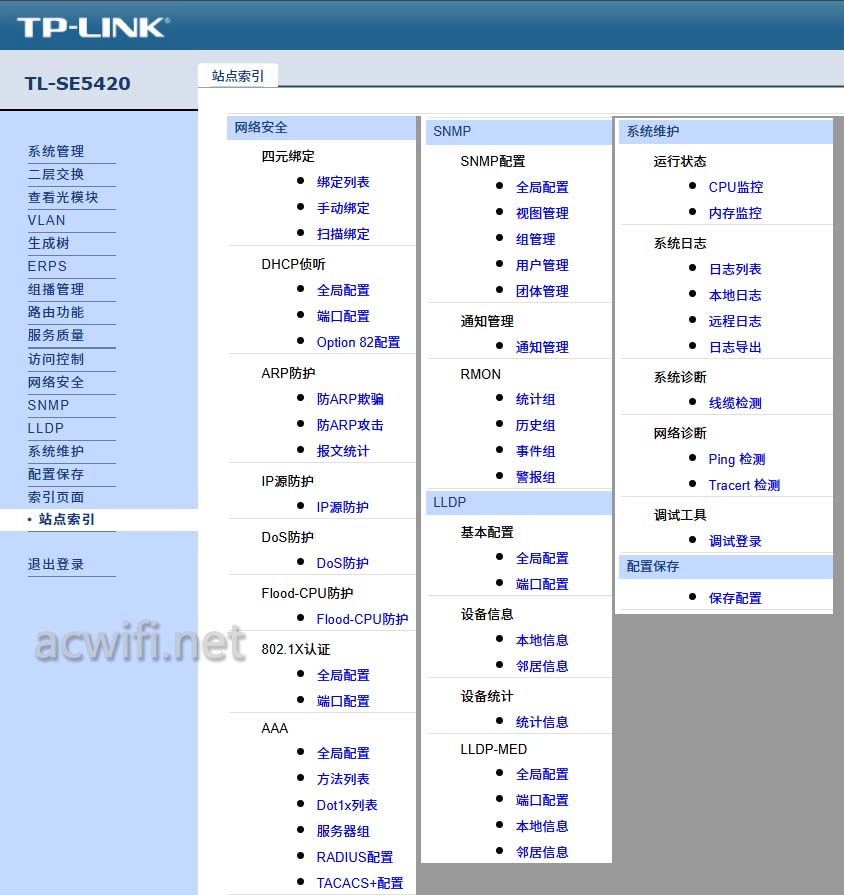

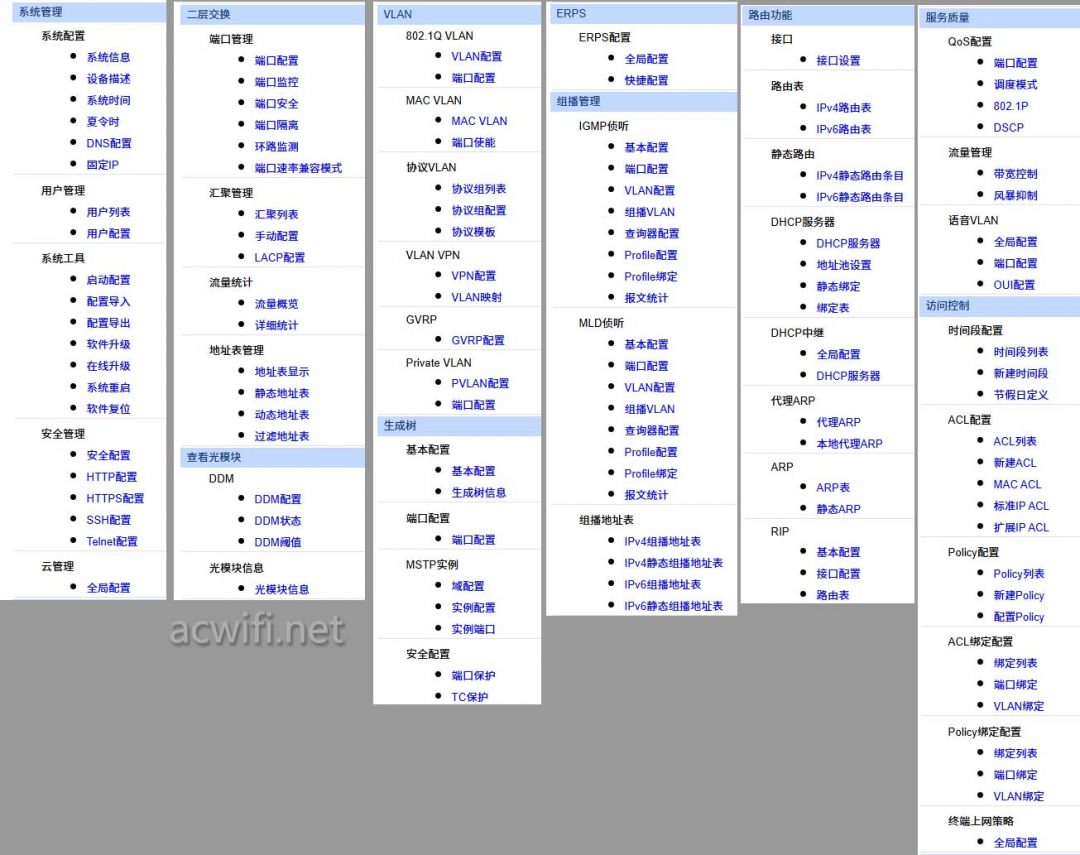

我把交换机的功能菜单索引截图了：
把SE542装进5U机柜顶层，运行了一天，不热。
SE5420是三层交换机，价格1700元，二层交换机SE2420价格1500元，两者相差200元、硬件一样。都支持云管理！
按需选择吧。
