近日，一款名为水星SE109 Pro的交换机在市场上引起了关注，价格仅为220元。为了了解这款产品的内部结构，我对其进行了拆解，以下是我拆解过程的详细记录。
首先，我们从机身和配件开始。水星SE109 Pro的机身设计简洁，配件包括电源、网线等。在拆解过程中，我注意到电源为12V/1.5A，实测空口待机功率为1.94W，染插4个2.5G网口时的功率为4.8W。
接下来，我们观察机身的设计。水星SE109 Pro的DC电源与网口在同一面，两侧都有透气孔，保证了设备的散热性能。机身底部有标签，标注了产品的相关信息。
拆开外壳后，我发现水星SE109 Pro的内部结构与SE2109非常相似，包括走线、贴片和银色散热片。主板背面设计较为简单，正面则搭载了RTL8373N交换机芯片，以及RTL8224N四口2.5G PHY芯片。此外，还有容量为4MB的GD25Q32ESIG闪存芯片。
在拆解过程中，我还发现水星SE109 Pro的主板设计非常巧妙。两个黑色圆圈用于防止壁挂螺丝顶进主板底部造成损坏或短路。此外，主板正面采用了40分钟拆下两片散热器的结构设计。
在芯片方面，水星SE109 Pro采用了低功耗版本的RTL8373N和RTL8224N。这些芯片在性能和功耗方面都有很好的表现，使得水星SE109 Pro在保证性能的同时，还具有较低的功耗。
在系统功能方面，水星SE109 Pro的功能比较少，购买前请看清楚里面是否有自己需要的功能。系统主界面与SE2109类似，除了TP云管理外，其它功能基本相同。
总结来说，水星SE109 Pro在保持SE2109主板设计的基础上，降低了物料成本，使得产品价格更加亲民。其优点在于便宜和电源与网口在同一面，方便用户使用。虽然功能相对较少，但依然是一款值得推荐的交换机产品。
听说水星SE109 Pro开卖了，PDD卖 220元，于是买回来拆机看看。

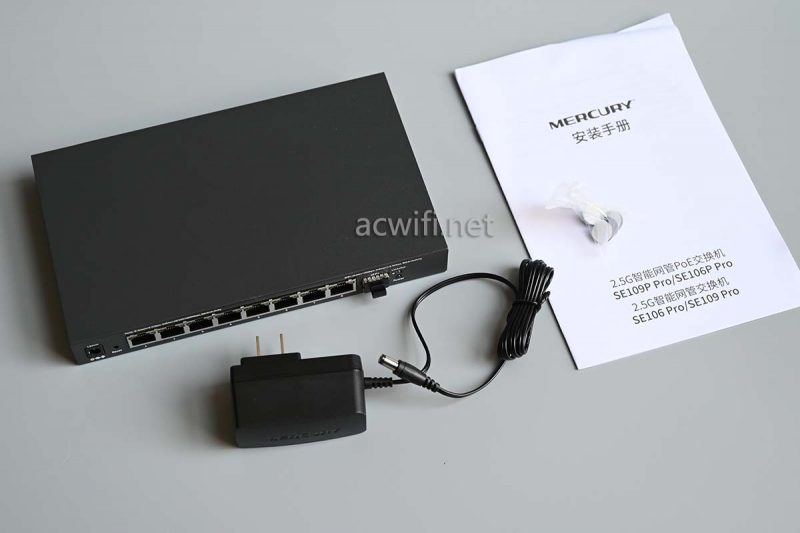

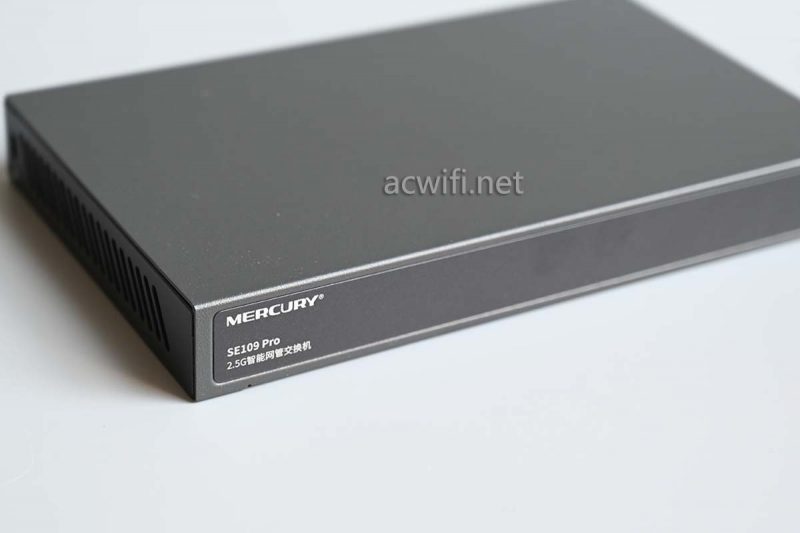

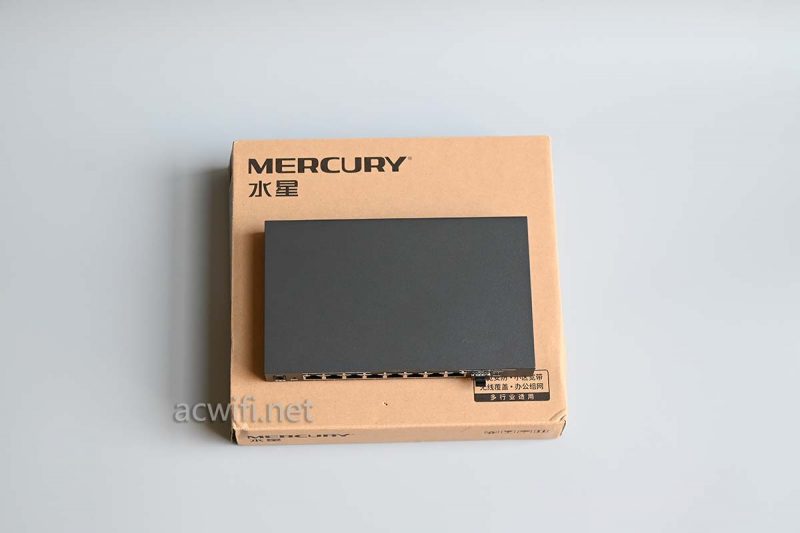

机身和配件：
电源忘记拍照了，是12V/1.5A的，实测空口待机功率为1.94W，染插4个2.5G 网口时的功率为4.8W 。

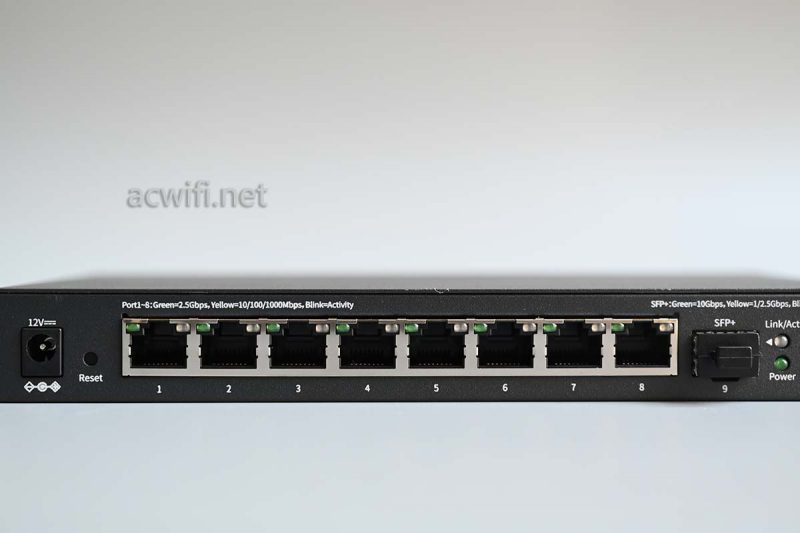

机身DC电源与网口在同一面：

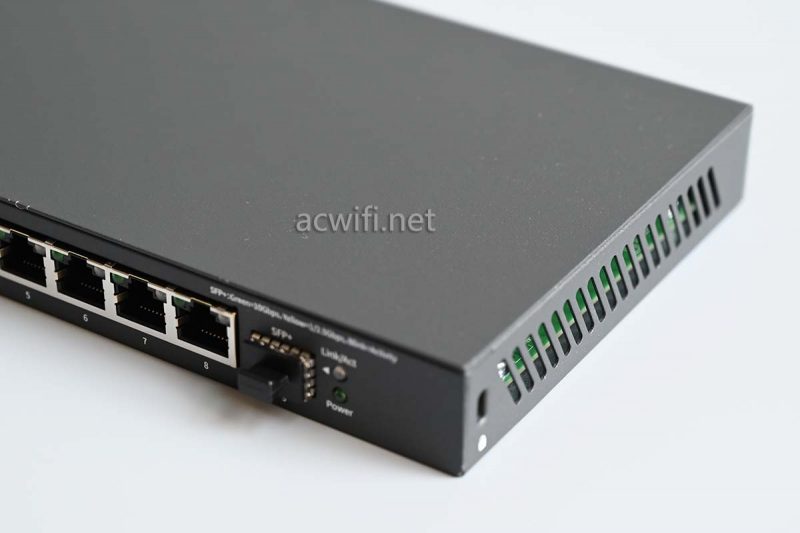

两侧都有透气孔：

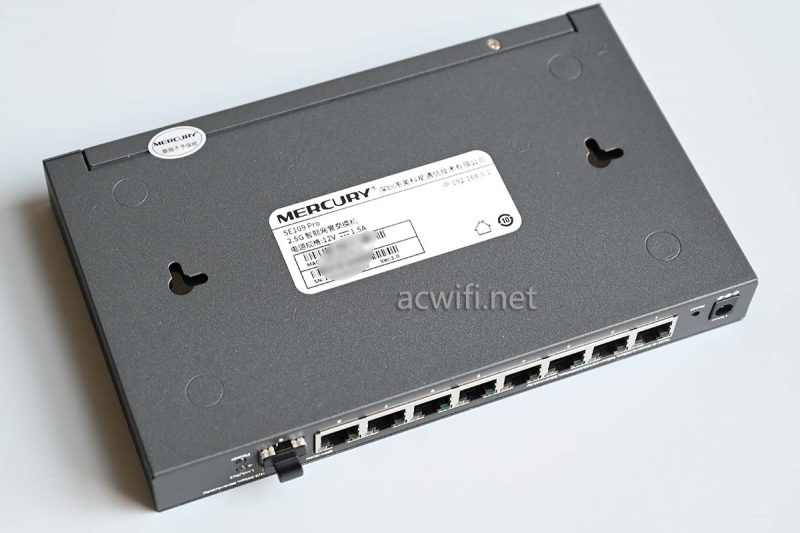

机身底部：

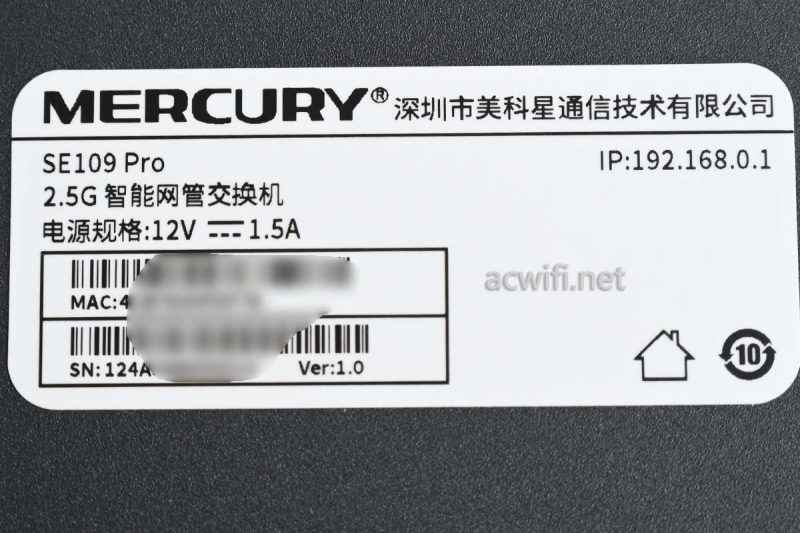

标签：

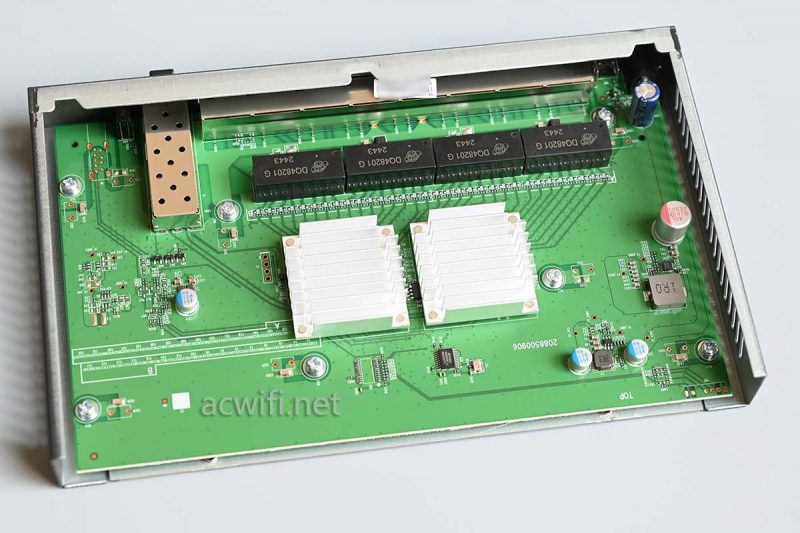

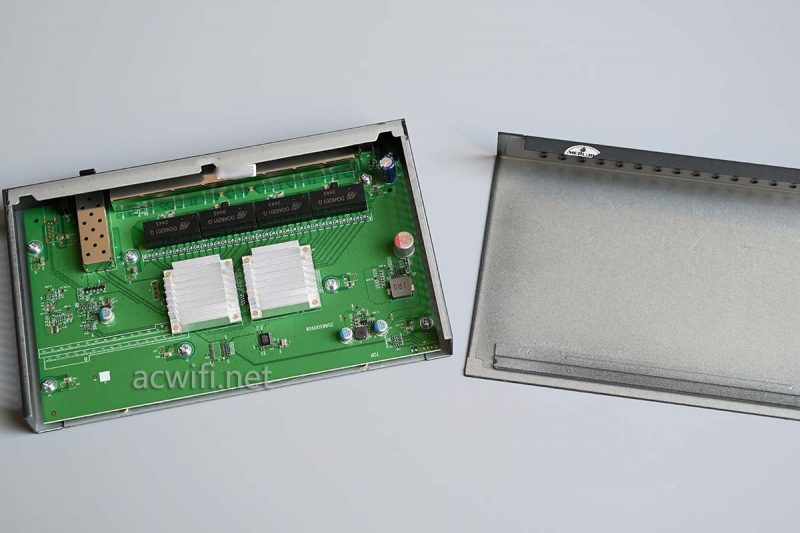

一拆开外壳，就感觉在哪里见过呀。。对就是SE2109身上。。从走线到贴片到银色的散热片都一模一样。

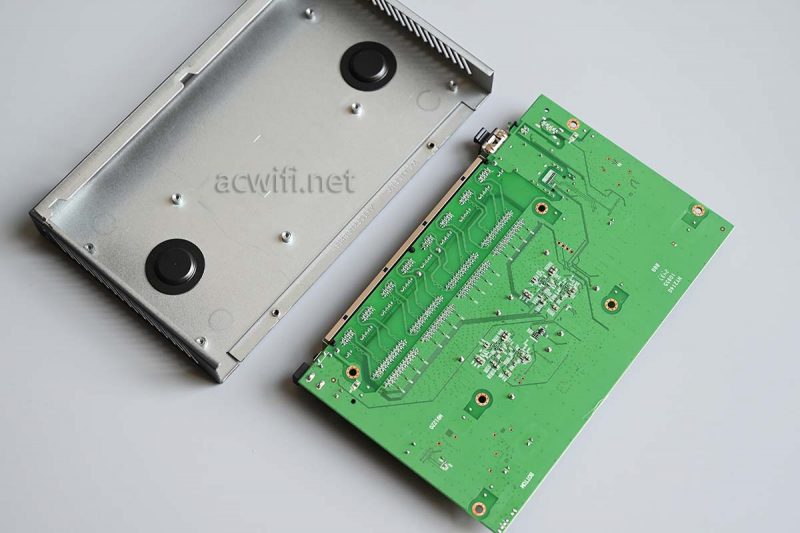

拆出主板并翻转：

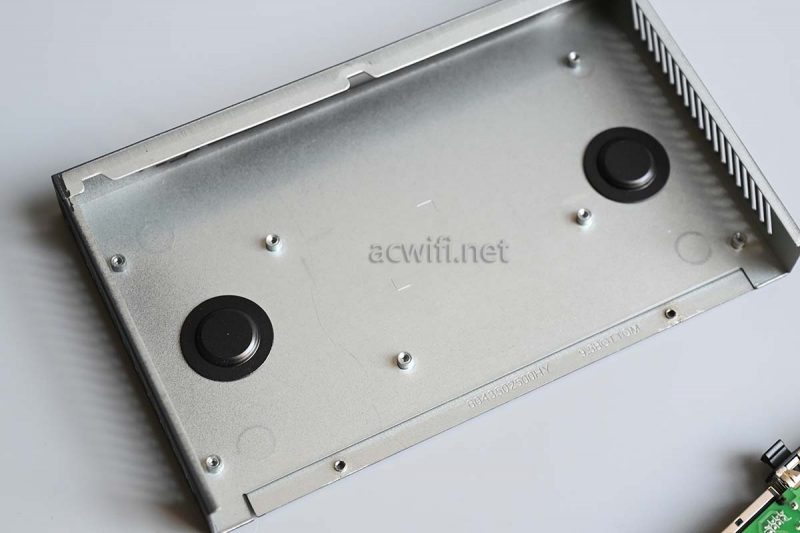

两个黑色圆圈，是防止壁挂螺丝顶进主板底部造成损坏或短路。

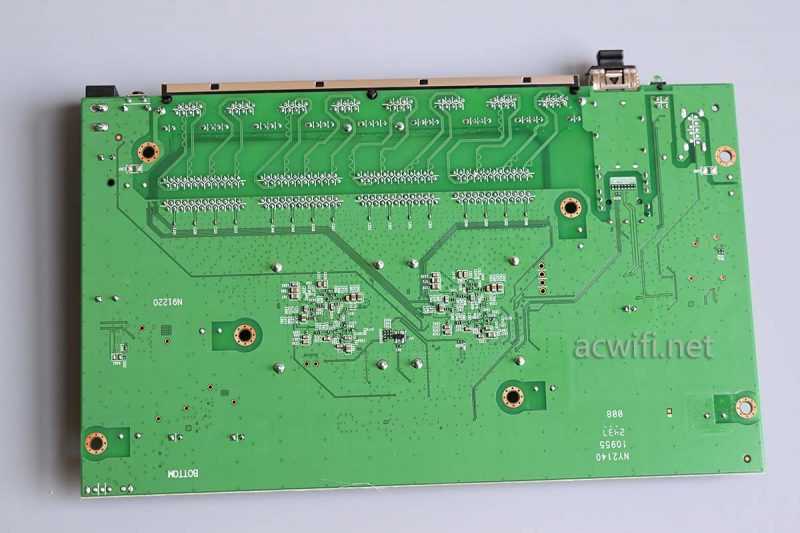

主板背面，没啥可看：

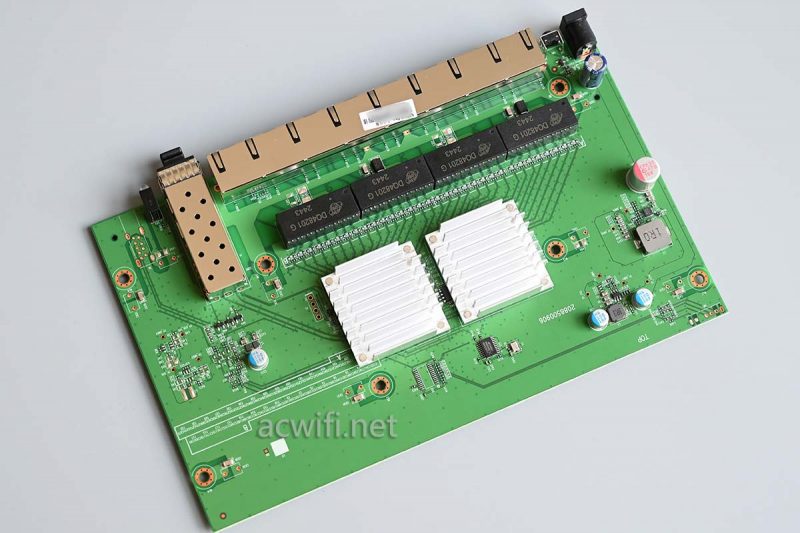

翻回主板正面去：

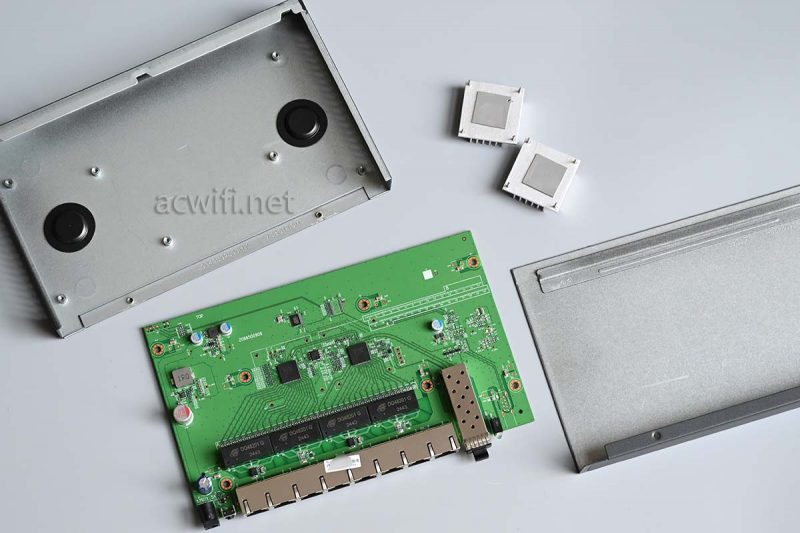

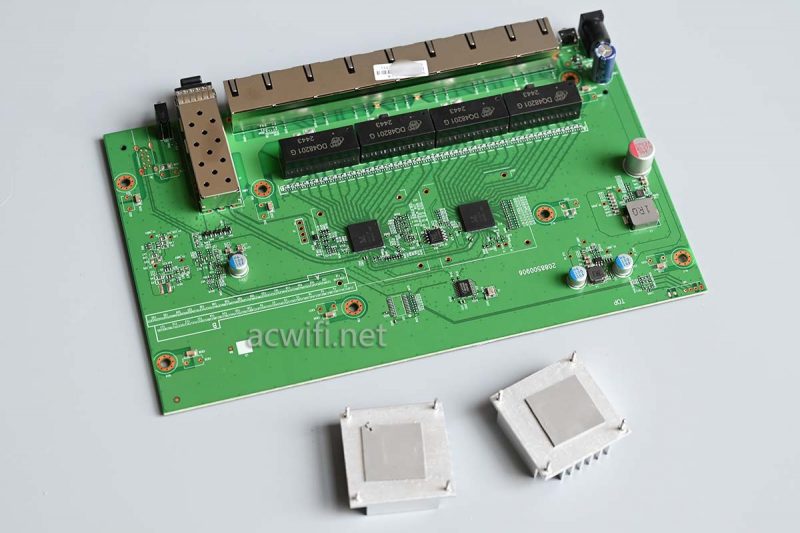

用了40分钟拆下两片散热器：

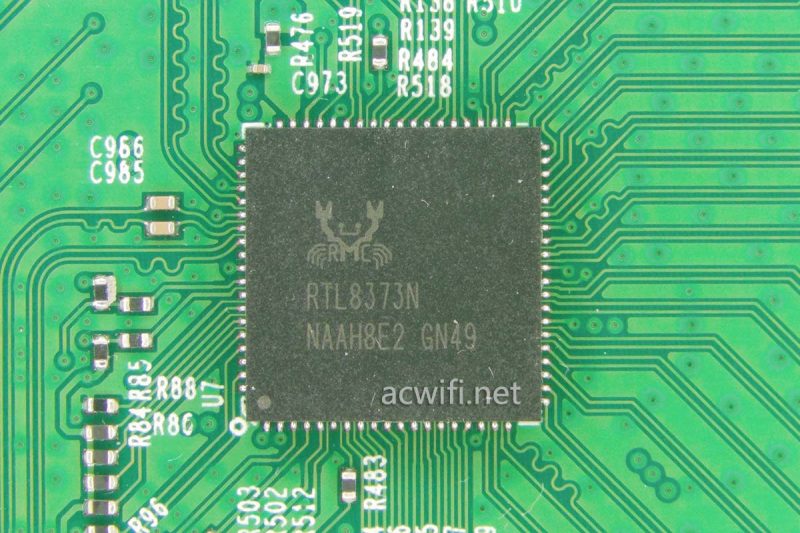

水星SE109 Pro的交换机芯片是RTL8373N，与RTL8373在封装上有所不同，是低功耗版本。

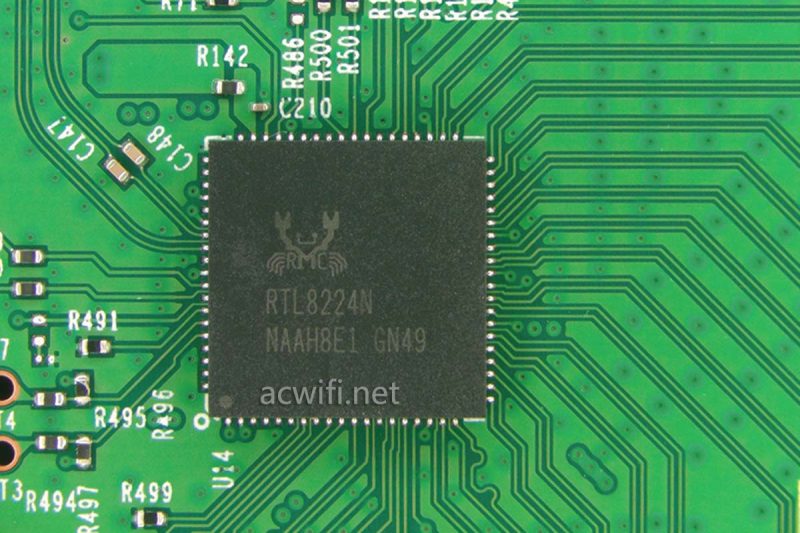

四口2.5G PHY芯片是RTL8224N：

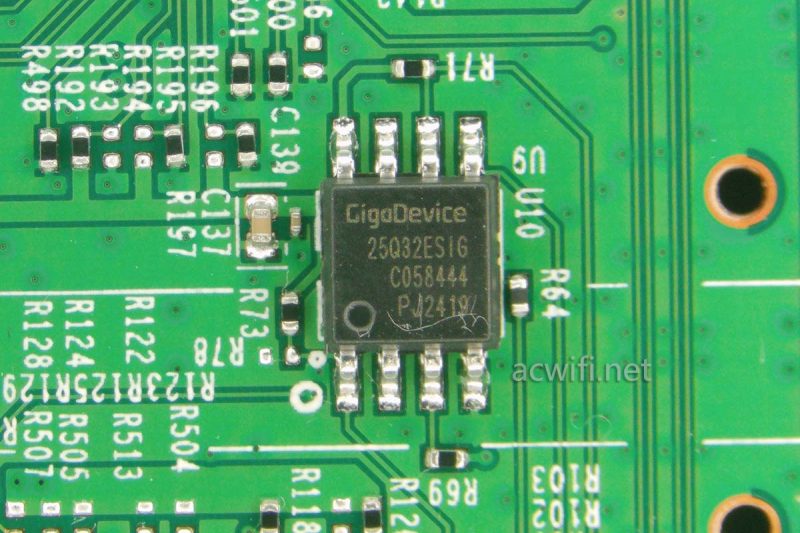

两颗芯片中间的闪存：GD25Q32ESIG，容量4MB。

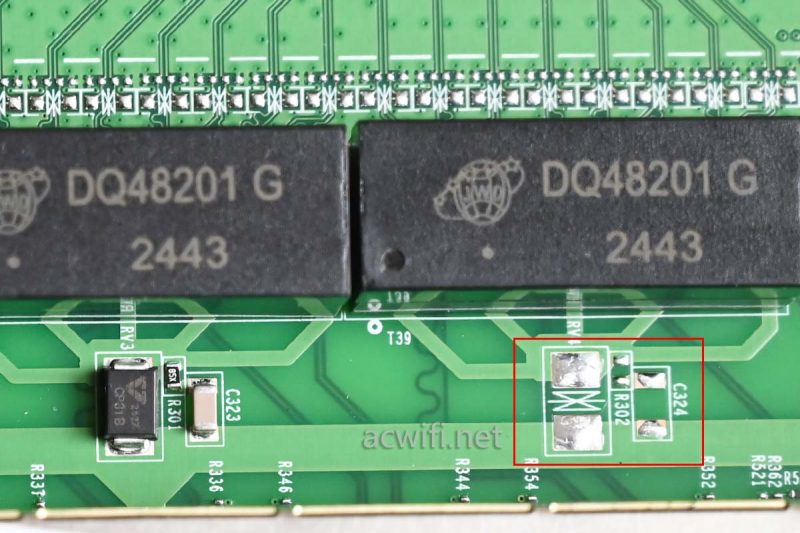

为啥红框里有一边是空着呢？跟SE2109一样。

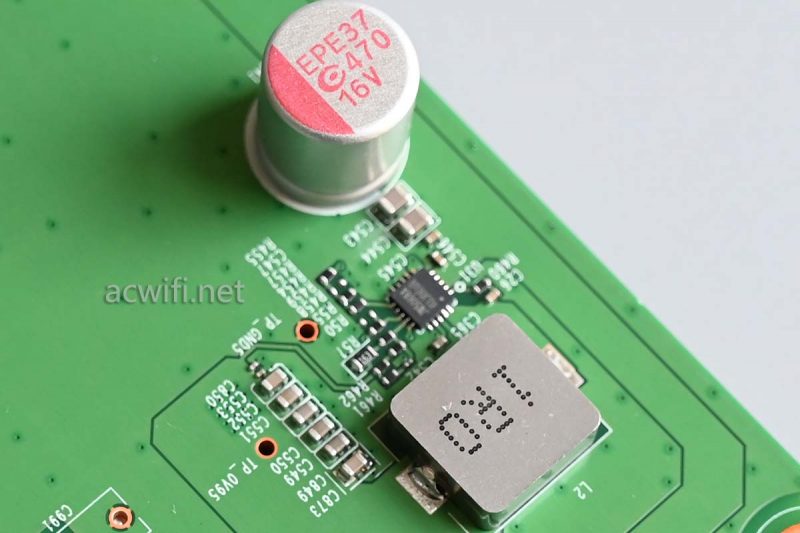

某个DC-DC电路：
其它没啥好看了。

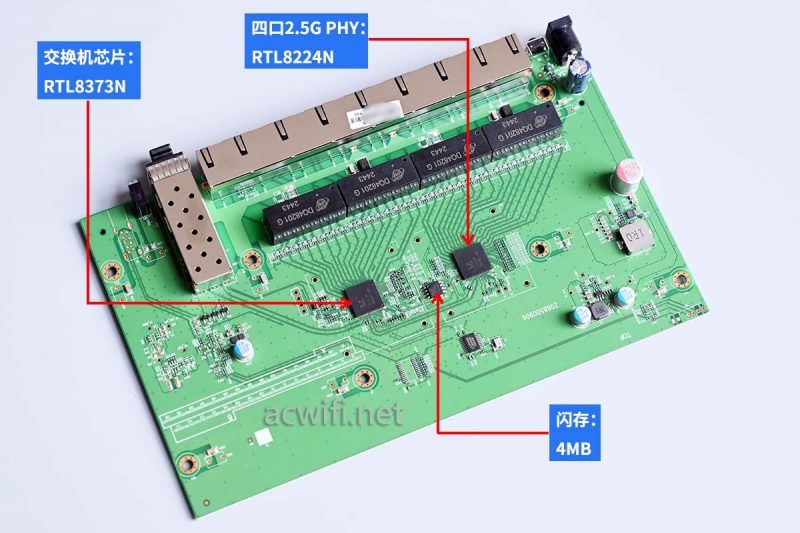

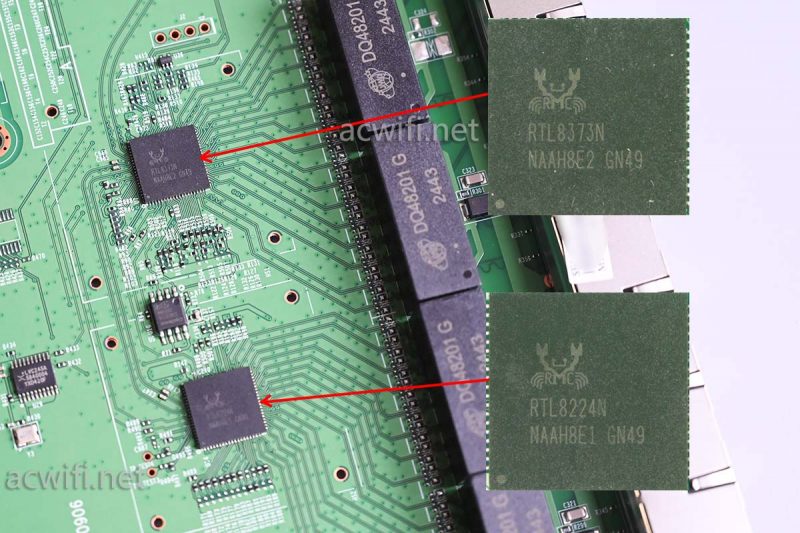

水星SE109 Pro的所有芯片型号汇总如下图：

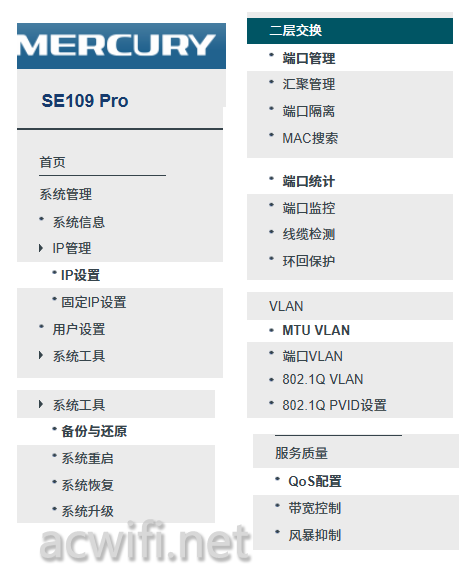

系统功能菜单：
功能比较少，购买前请看清楚里面是否有自己需要的功能。
总的来说，水星SE109 Pro跟SE2109的主板是一样的，就是把SE2109用的RTL8373和RTL8224换成了物料成本低一些的RTL8373N和RTL8224N，在系统主面，除了TP云管理，其它功能是一样的。
优点：便宜和电源与网口在同一面。
水星SE109 Pro
