首先，我们需要在总部路由器上添加VPN地址池，这是为了让VPN客户端可以分配到一个特定的ip地址范围内。登录到总部路由器，在“VPN”菜单下选择“用户管理”然后点击“IP地址池”，点击“新增”按钮，设置一个地址池，如“10.0.0.1~10.0.0.10”。
接下来，需要为VPN设置用户管理。同样地，在“用户管理”中点击“新增”，填写PPTP用户的用户名和密码，例如“zhangsan”和“123456”。
然后，在“VPN”菜单下选择“PPTP”，接着选择“PPTP服务器”，点击“新增”，填写服务器设置，包括服务端地址、本地地址等。
完成以上设置后，我们就可以在分部路由器上配置PPTP客户端。登录分部路由器，在“VPN”菜单下设置客户端，输入总部路由器的WAN口IP地址，以及之前设置的PPTP用户名和密码。
如果分部需要通过总部的宽带上网，可以选择NAT模式，并设置NAPT规则。确保所有配置正确无误后，点击“确定”，VPN连接将自动建立。
在“隧道信息列表”中，如果看到VPN连接成功的提示，说明VPN隧道已成功搭建。这时，两个站点之间的内网资源就可以相互访问了。
总结来说，通过以上步骤，我们可以轻松搭建一个PPTP VPN隧道，实现企业间的安全数据传输和资源共享。这不仅提高了工作效率，也增强了数据安全性。
企业路由器提供多类VPN功能。其中PPTP VPN可以实现企业站点之间搭建安全的数据传输通道，将接入Internet的企业分支机构与总部网络通过安全隧道互联，实现资源、信息共享。
本文介绍使用R系列新平台路由器搭建站点之间的PPTP安全隧道的方法。

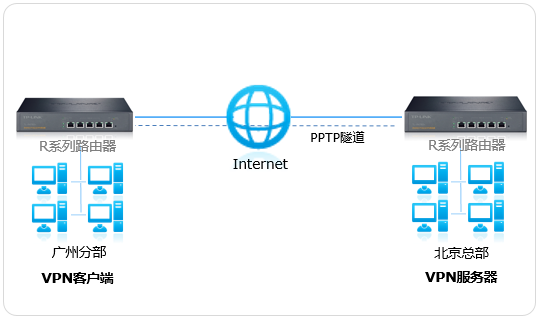

某公司的总部与分部均使用R系列新平台路由器。需要实现将北京总部与广州分公司通过VPN互联，实现资源相互访问，同时要求数据传输的安全性。需求参数如下：
| PPTP账号/密码 |
zhangsan/123456 |
| 地址池 |
10.0.0.1~10.0.0.10 |
| 加密 |
开启 |
| 总部网段 |
192.168.1.0/24 |
| 分部网段 |
192.168.10.0/24 |
注意：以上表格的参数仅供参考。
1.总部-添加VPN地址池
登录到总部的R系列新平台路由器界面，点击“VPN>用户管理>IP地址池”，点击“新增”，设置如下VPN地址池：
2.总部-设置PPTP用户管理
点击“VPN>用户管理”，点击“新增”，添加PPTP用户的相关参数，如下图：
注意：本地地址为VPN隧道的本地虚拟IP地址，对端拨通后可通过此IP管理路由器。此地址可以任意设置，但不能设置为LAN/WAN口地址。
3.总部-设置PPTP服务器
点击“VPN>PPTP>PPTP服务器”，点击“新增”，设置如下：
至此，总部服务器设置完成。
4.分部-设置PPTP客户端
登录到分部的R系列新平台路由器界面，点击VPN，客户端设置如下：
注意：服务器地址即总部路由器WAN口的IP地址。
注意：如果分部需要通过总部的宽带上网，可以将上图中的“模式”选择为“NAT模式”，同时还需要在总部路由器上设置一条NAPT规则：出接口为总部路由器上连接宽带线的WAN口、源地址范围为总部路由器上设置的VPN地址池范围。

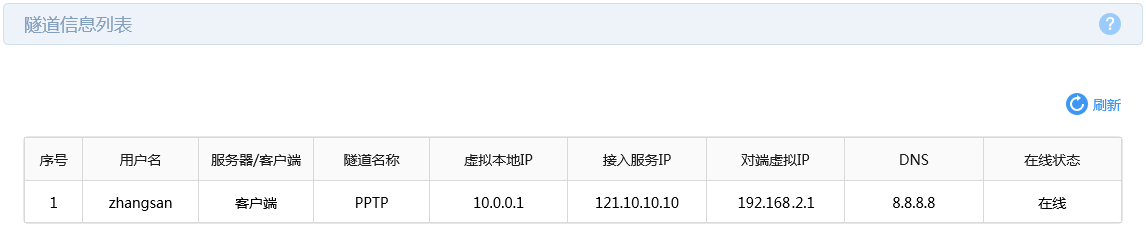

点击“确定”后，将自动连接VPN。在“隧道信息列表”中看到如下列表说明VPN连接成功。
至此，PPTP VPN隧道搭建成功，两端内网可以相互访问。
