在企业的网络环境中，VLAN（虚拟局域网）的使用非常普遍，它可以将一个物理网络划分为多个逻辑网络，从而提高网络的安全性、管理效率和性能。然而，在使用VLAN时，一个常见的问题是如何使不同VLAN之间的主机互相通信。本文将以思科交换机为例，详细讲解如何配置三层交换机，实现不同VLAN间的通信。
首先，需要明确的是，VLAN生成后，默认情况下，不同VLAN之间的主机是无法直接通信的。这是因为不同VLAN的主机属于不同的广播域，交换机会根据VLAN的设置来隔离广播。
要实现不同VLAN间的通信，需要通过三层交换机来进行路由。以下是一个实例，展示了如何配置三层交换机，使VLAN10、VLAN20、VLAN30、VLAN40之间的主机能够互相通信。
首先，在三层交换机S1上配置VLAN，并设置相应的ip地址和子网掩码。具体步骤如下：
1. 进入特权模式：`Switch>en` 2. 进入全局配置模式：`Switch#conf t` 3. 修改三层交换机主机名为S1：`S1(config)#hostname S1` 4. 创建VLAN：`S1(config)#vlan 10`、`S1(config)#vlan 20`、`S1(config)#vlan 30`、`S1(config)#vlan 40` 5. 为VLAN分配IP地址：`S1(config)#interface vlan 10`、`S1(config-if)#ip address 192.168.1.254 255.255.255.0`（根据实际需求修改IP地址和子网掩码） 6. 配置其他VLAN的IP地址，如VLAN20、VLAN30、VLAN40
接下来，配置三层交换机的路由功能，使不同VLAN之间的数据包可以互相转发。具体步骤如下：
1. 启动路由功能：`S1(config)#ip routing` 2. 配置静态路由：`S1(config)#ip route 192.168.1.0 255.255.255.0 192.168.1.254`（根据实际需求配置路由）
完成上述配置后，不同VLAN之间的主机就可以互相通信了。需要注意的是，在配置过程中，要确保各个交换机之间的连接正确，并且VLAN的设置一致。
总结一下，要实现不同VLAN之间的通信，需要通过三层交换机进行路由配置。本文以思科交换机为例，详细讲解了如何配置三层交换机，实现不同VLAN间的通信。在实际应用中，可以根据具体情况调整配置，以满足企业网络的需求。

前面我们使用过其它的交换机配置，有不少朋友问到关于思科交换机的配置？本期我们来看下。思科交换机，三层交换机如何配置？

思科三层交换机配置详解：步骤全解析

<SPAN style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important; color: rgb(219, 55, 52); font-size: 15px;">三层交换机实现vlan间的相互通信？ONT-family: mp-quote, -APPle-system-font, BlinkMacSystemFont, "Helvetica Neue", "PingFang SC", "Hiragino Sans GB", "Microsoft YaHei UI", "Microsoft YaHei", Arial, sans-serif; font-size: 17px; text-align: justify;">

MACSystemFont, "Helvetica Neue", "PingFang SC", "Hiragino Sans GB", "Microsoft YaHei UI", "Microsoft YaHei", arial, sans-serif; font-size: 17px; letter-spacing: 0.544px; text-align: justify; white-space: normal; background-color: rgb(255, 255, 255); box-sizing: border-box !important; overflow-wrap: break-word !important;">VLAN生成后交换机是互不相通的。因此，在交换机上设置VLAN后，如果未做其他处理，VLAN间是无法通信的。

Helvetica Neue", "PingFang SC", "Hiragino Sans GB", "Microsoft YaHei UI", "Microsoft YaHei", Arial, sans-serif; font-size: 17px; letter-spacing: 0.544px; text-align: justify; white-space: normal; background-color: rgb(255, 255, 255); box-sizing: border-box !important; overflow-wrap: break-word !important;">为了使大家理解，我们用个实例来讲解三层交换机的配置，实例不同vlan间进行通信，很详细。

一、实例

portant; overflow-wrap: break-word !important;">如下图，有一个公司的网络，共有4个vlan，有4个交换机（分别为S1\S2\S3\S4)，用三层交换机让不同vlan的主机能互相通信，也就是让vlan10、vlan20、vlan30、vlan40之间实现通信。

前面弱电行业网曾多次以发布关于华为、锐捷、H3C配置实例，本次我们以思科为例，理解了这个配置实例，能够解决很多项目中实际问题。

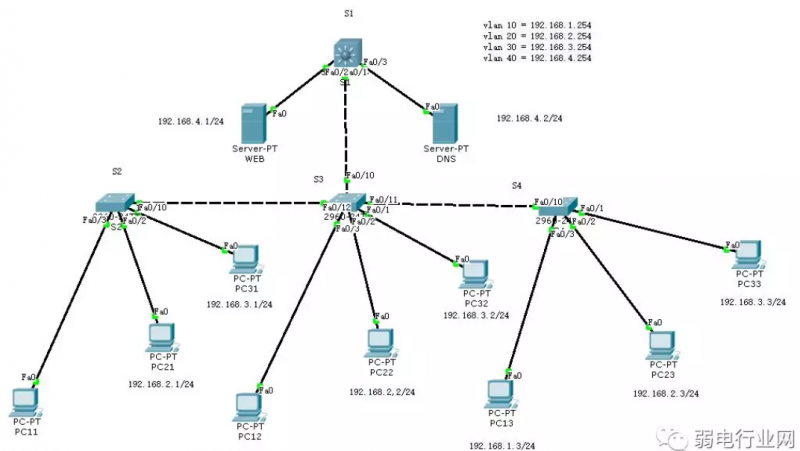

二、拓扑图如下

二、配置步骤如下：

1、S1三层交换机配置：

Switch>en  --进入特权模式
Switch#conf t  --进入全局配置模式
Switch(config)#hostname S1 --修改三层交换机主机名为S1
S1(config)#vtp domain test  --创建vtp域
Domain name already set to test.
S1(config)#vtp mode server  --设置当前交换机在vtp的工作模式为server
Device mode already VTP SERVER.
S1(config)#vlan 10  --创建vlan 10
S1(config-vlan)#vlan 20  --创建vlan 20
S1(config-vlan)#vlan 30  --创建vlan 30

S1(config-vlan)#vlan 40  --创建vlan40
S1(config-vlan)#interface f0/1  --进入端口
S1(config-if)#switchport mode access  --将端口模式改为access模式
S1(config-if)#switchport mode trunk --将端口模式改为trunk模式

S1(config-if)#interface range f0/2-3 --进入端口
S1(config-if-range)#switchport mode access   --将端口模式改为access模式
S1(config-if-range)#switchport access vlan 40  --将端口划入vlan 40
S1(config-if-range)#exit   --返回上一级
S1(config)#ip routing  --启动三层交换机的路由功能
S1(config)#interface vlan 10 --进入vlan 10
S1(config-if)#ip address 192.168.1.254 255.255.255.0  --给vlan 10添加ip地址
S1(config-if)#interface vlan 20   --进入vlan 20
S1(config-if)#ip address 192.168.2.254 255.255.255.0  --给vlan 20添加ip地址
S1(config-if)#interface vlan 30  --进入vlan 30
S1(config-if)#ip address 192.168.3.254 255.255.255.0  --给vlan 30添加ip地址
S1(config-if)#interface vlan 40 --进入vlan 40
S1(config-if)#ip address 192.168.4.254 255.255.255.0  --给vlan 40添加ip地址
S1(config-if)#end  --返回特权模式
S1#copy running-config startup-config  --保存配置

[OK] --保存成功

2、S2交换机配置

Switch>en  --进入特权模式
Switch#conf t  --进入全局配置模式
Switch(config)#hostname S2  --修改交换机名为S2
S2(config)#vtp mode client  --设置当前交换机在vtp中为客户机模式
Device mode already VTP CLIENT.
S2(config)#interface f0/10  --进入端口
S2(config-if)#switchport mode trunk  --将端口设置为trunk模式

S2(config-if)#interface f0/1  --进入端口
S2(config-if)#switchport mode access  --将端口设置为access模式
S2(config-if)#switchport access vlan 30  --将端口划入vlan30
S2(config-if)#interface f0/2  --进入端口
S2(config-if)#switchport mode access  --将端口设置为access模式
S2(config-if)#switchport access vlan 20  --将端口划入vlan 20
S2(config-if)#interface f0/3  --进入端口
S2(config-if)#switchport mode access --将端口设置为access模式
S2(config-if)#switchport access vlan 10  --将端口划入vlan 10
S2(config-if)#end  --返回特权模式
S2#copy running-config startup-config  --保存配置

[OK] --保存成功

3、S3交换机配置

Switch>en  --进入特权模式
Switch#conf t --进入全局配置模式
Switch(config)#hostname S3  --修改交换机名为S3
S3(config)#vtp mode client --设置当前交换机在vtp中为客户模式
Device mode already VTP CLIENT.
S3(config)#interface range f0/10-12  --进入端口
S3(config-if-range)#switchport mode trunk  --将端口设置为trunk模式

S3(config-if-range)#interface f0/1  --进入端口
S3(config-if)#switchport mode access  --将端口设置为access模式
S3(config-if)#switchport access vlan 30  --将端口划入vlan 30
S3(config-if)#interface f0/2 --进入端口
S3(config-if)#switchport mode access   --将端口设置为access模式
S3(config-if)#switchport access vlan 20  --将端口划入vlan20
S3(config-if)#interface f0/3  --进入端口
S3(config-if)#switchport mode access  --将端口设置为access模式
S3(config-if)#switchport access vlan 10  --将端口划入vlan 20
S3(config-if)#end  --返回特权模式
S3#copy running-config startup-config --保存配置

[OK] --保存成功

4、S4交换机配置

Switch>en  --进入特权模式
Switch#conf t  --进入全局配置模式
Switch(config)#hostname S4  --修改交换机名为S4
S4(config)#vtp mode client  --设置当前交换机在vtp中为客户模式
S4(config)#interface f0/10  --进入端口
S4(config-if)#switchport mode trunk  --将端口设置为trunk模式
S4(config-if)#interface f0/1  --进入端口
S4(config-if)#switchport mode access  --将端口设置为access模式
S4(config-if)#switchport access vlan 30  --将端口划入vlan 30
S4(config-if)#interface f0/2  --进入端口
S4(config-if)#switchport mode access  --将端口设置为access模式
S4(config-if)#switchport access vlan 20 --将端口划入vlan 20
S4(config-if)#interface f0/3 --进入端口
S4(config-if)#switchport mode access --将端口设置为access模式
S4(config-if)#switchport access vlan 10 --将端口划入vlan 10
S4(config-if)#end --返回特权模式
S4#copy running-config startup-config --保存配置
