首先，环形结构是主干光缆的一种典型组网方式。在这种结构中，光缆将业务汇聚点和主干光交连接成一个闭合的光缆线路。根据在主干光交内成端方式的不同，缆内的光纤可被分为独享光纤、共享光纤和直通光纤。独享光纤只成端在某一主干光交，适用于点对点、点对多点的业务，如PON等；共享光纤在每一主干光交均成端，适合于采用环形拓扑组网的业务，如SDH、PTN等；直通光纤作为预留资源，不在任何光交成端。
其次，树形结构的光缆组网方式具有明显的层次性。在树形结构中，光缆的芯数每经一次分歧后纤芯都递减，类似于“树”的形状。在“根部”光缆的芯数最大，光缆的末梢段落芯数最小。这种结构使得主干光缆的光纤被分为独享光纤和预留光纤，一般没有直通光纤。
此外，星形结构的光缆组网方式也较为常见。在这种结构中，从业务汇聚点至主干光交间的光缆全部成端，一条主干光缆只连接一个主干光交。当主干光缆在主干光交后“串接”一个光交时，后面的光交已经不属于主干光交层面，而是属于配线光交，也不是主干光缆的链形结构。
总之，这三种主干光缆的组网结构各有特点，在实际应用中可根据具体需求进行选择。了解这些结构，有助于我们更好地掌握光缆网络的建设与维护，提高网络性能和稳定性。在实际工作中，还需要关注光缆的材料、传输速率、光纤数量等因素，以确保光缆网络的安全、可靠和高效。
主干光缆是指连接主干光交与业务汇聚节点、以及主干光交之间的光缆。业务汇聚点指安装了OLT设备的节点，主干光交内的业务端口与业务汇聚点ODF间的光纤链路部分或全部是直连的（中间没有活动连接）。
主干光缆线路的组网结构一般分为：环形、树形和星形。
1、环形结构

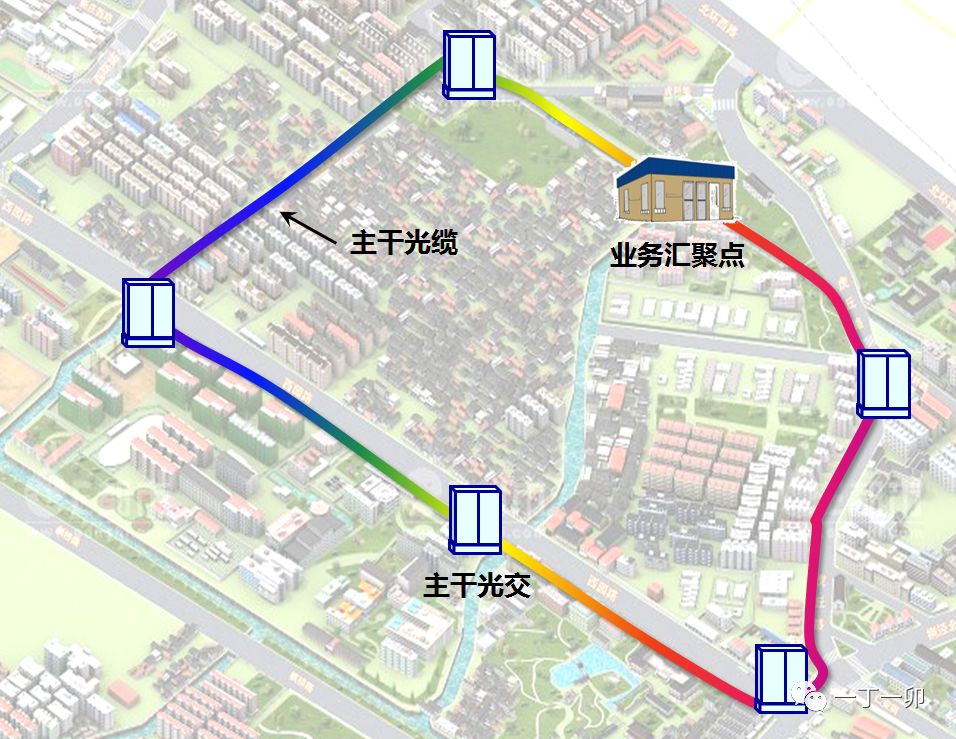

主干光缆的环形结构是指主干光缆将业务汇聚点和主干光交连接成了闭合的光缆线路，如图1所示。
图1
主干光缆采用环形结构时，根据在主干光交内成端方式的不同，缆内的光纤被分成独享光纤、共享光纤和直通光纤。

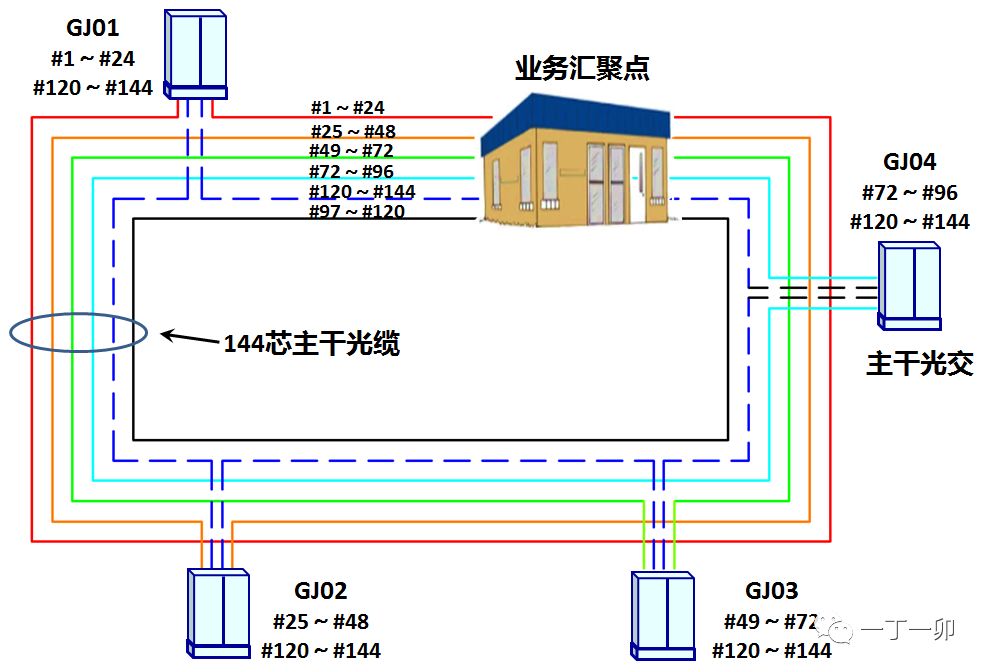

独享光纤只成端在某一主干光交，可双向（顺时针和逆时针方向）直达业务汇聚点，如图2中GJ01中的＃1～＃24（共48芯）；独享光纤适用于点对点、点对多点的业务，如PON等。
图2
共享光纤在每一主干光交均成端，如图2中GJ01中的＃120～＃144；共享光纤适合于采用环形拓扑组网的业务，如SDH、PTN等。
直通光纤作为预留资源，不在任何光交成端，如图2中的＃97～＃120。
2 树形结构

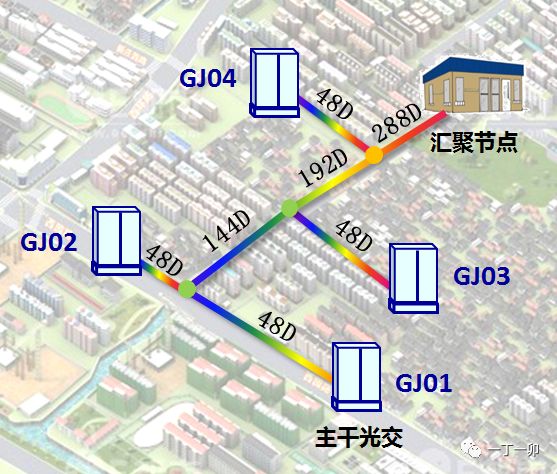

主干光缆的树形结构是指光缆的芯数每经一次分歧后纤芯都递减的结构；像“树”一样，在“根部”光缆的芯数最大，光缆的末梢段落芯数最小，如图3所示。
图3

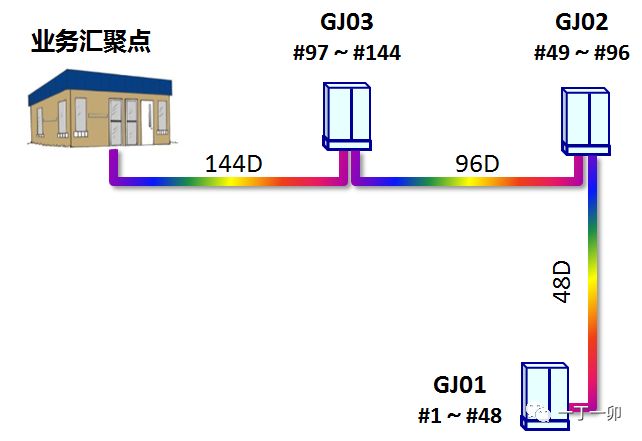

主干光缆采用树形结构时，缆内的光纤被分成独享光纤和预留光纤，一般没有直通光纤，如图4所示。预留光纤一般封存在接头盒或光交内。
图4
主干光缆的树形结构主要是指光缆线路采用了树形的分纤结构，但从光缆的路由上看，有时更像条链，如图5所示。
图5
有的专家把光缆的树形结构称为总线型结构。老丁头以为，总线型拓扑的特点有两点：（1）各主干段落的链路数一致；（2）各节点间可相互通信；显然树形结构不具备这样的特点。
3 星形结构

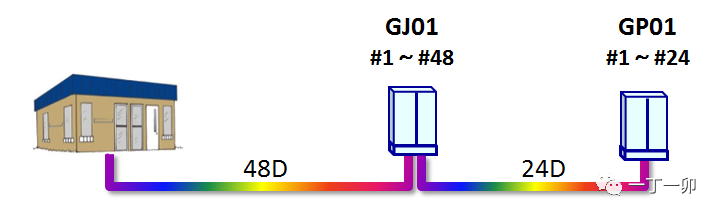

主干光缆的星形结构是指从业务汇聚点至主干光交间的光缆是全部成端的，一条主干光缆只连接一个主干光交，如图6所示。
图6
主干光缆为星型结构时，若再从主干光交后“串接”一个光交；则后面的光交已经不属于主干光交层面了，而属于配线光交，也不是主干光缆的链形结构；如图7所示。
图7
