首先，什么是发射光功率？它指的是光模块发射端光源输出的光功率，可以理解为光的强度。这个参数的单位是dBm。发射光功率的大小直接影响到光信号的传输距离和光信号的强度。
其次，什么是接收灵敏度？它是指在一定的速率和误码率条件下，光模块能够接收到的最小光功率。这个参数的单位也是dBm。一般来说，速率越高，接收灵敏度越差，即最小接收光功率越大，对光模块接收端器件的要求也越高。
如何测试光模块的发射光功率和接收灵敏度呢？以下是一种常用的测试方法：
1. 准备一台光功率计和一根合适的跳线，将跳线的两端分别连接到光模块和光功率计上。
2. 将光模块插入交换机的对应端口中，并将光功率计调整到1310nm波段。
3. 等待光功率计上的数值稳定后，此时的数值即为光模块的发射光功率。
4. 对于接收灵敏度的测试，可以通过网络测试仪进行。将网络测试仪的一端连接到光模块的发射端，另一端连接到接收端。调整测试仪的速率和误码率，直到找到最小接收光功率，这个数值即为光模块的接收灵敏度。
通过以上测试，我们可以了解光模块的发射光功率和接收灵敏度，从而评估光模块的性能。在实际应用中，我们应确保光模块的发射光功率和接收灵敏度在正常范围内，以保证网络的稳定传输。同时，定期对光模块进行测试和维护，有助于提高网络通信的可靠性。
在光模块的DDM(数字诊断信息)中,可以看出五个参数信息,分别是工作温度、工作电压、偏置电流、发射光功率和接收灵敏度。工作温度、工作电压和偏置电流相对来说趋于稳定,客户在选购时特别看重的就是发射光功率和接收灵敏度。这两个参数的正常能确保光模块可以传输指定的距离且不存在光衰和丢包等问题。那么发射光功率和接收灵敏度是什么?怎么进行测试呢?
什么是发射光功率?
发射光功率是指光模块发射端光源的输出光功率,可以理解为光的强度,单位为dBm。
什么是接收灵敏度?
接收灵敏度是指在一定速率、误码率情况下光模块的最小接收光功率,单位:dBm。一般情况下,速率越高接收灵敏度越差,即最小接收光功率越大,对于光模块接收端器件的要求也越高。
光模块数值测试
我们在看DDM信息的时可以看到光模块的发射光功率和接收灵敏度,其中还会给出正常数值的范围,光模块的发射光功率和接收灵敏度只要在正常数值的范围之内,光模块即可正常传输,不存在丢包和光衰等现象。另外还有一种方法可以在不查看DDM信息的情况下测试光模块的发射光功率。
光功率计的使用

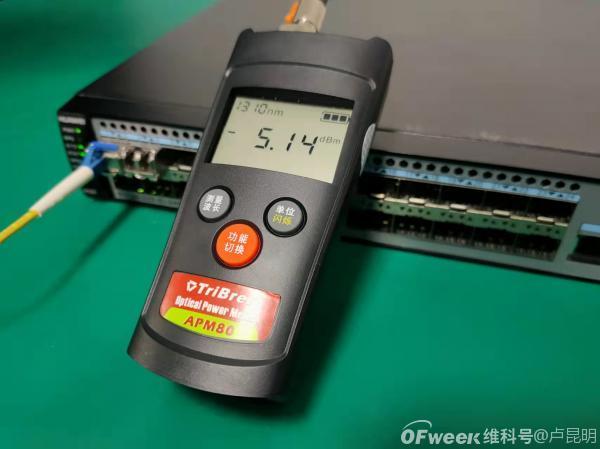

将光模块插入交换机的对应端口中,用跳线连接光模块和光功率计。(例如:将千兆单模LC接口的光模块和SC接口的光功率计连接就要使用LC-SC的跳线进行连接)把光功率计调到1310nm波段,等待数值静止,这时的数值即光模块的发射光功率。
