天邑TY6201A Pro拆解教程,详细步骤解析

拆解天邑TY6201A Pro路由器,这款路由器采用了AX3000的无线规格,并且在外观上添加了“Pro”标识。下面,我们来一起看看这款路由器的内部构造和主要配件。
首先,我们来看外包装,图片清晰展现了这款路由器的整体造型,以及配件的完整清单。接着,机身和配件的图片进一步展示了路由器的整体构造,可以看到电源输出规格为12V/1A,待机功率为5W。
拆解过程中,我们发现这款路由器采用了标准的布局,内部组件布局合理。在拆解主板时,我们看到了多种芯片,包括5G FEM芯片RTC7676E、2.4G FEM芯片以及CPU等。CPU型号为BCM6756,四核1.7GHz,与BCM6755相比,频率提高了0.2GHz,这也使得发热量有所增加。
此外,我们还注意到,这款路由器支持MU-MIMO和波束成形技术,这对于提升无线信号稳定性传输速度非常有帮助。系统界面简洁易用,用户可以轻松地对其进行配置。
通过对这款路由器的拆解,我们可以了解到其内部构造和主要配件。天邑TY6201A Pro路由器在性能和功能方面表现优秀,尤其是在无线传输速度和稳定性方面。如果您正在寻找一款性价比高的路由器,那么这款产品绝对值得考虑。
值得一提的是,这款路由器在散热方面也做得很到位,机身底部设有多个散热孔,能够有效降低内部温度。虽然内部发热量有所增加,但整体性能依然表现出色。
总之,通过对天邑TY6201A Pro路由器的拆解,我们对其内部构造和主要配件有了更深入的了解。这款路由器在性能、功能以及散热等方面都有着不错的表现,是一款值得推荐的家用路由器

天邑的TY6201A就拆过,这款多了个Pro,且是AX3000的无线规格,简单拆机看看吧。价格不记得了,买来有两个月了吧!

天邑TY6201A Pro拆解教程,详细步骤解析

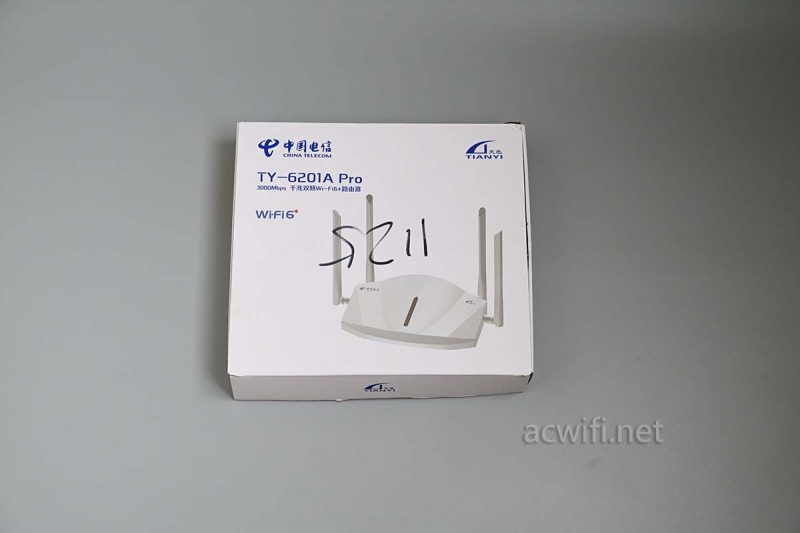

TY6201A Pro的外包装:

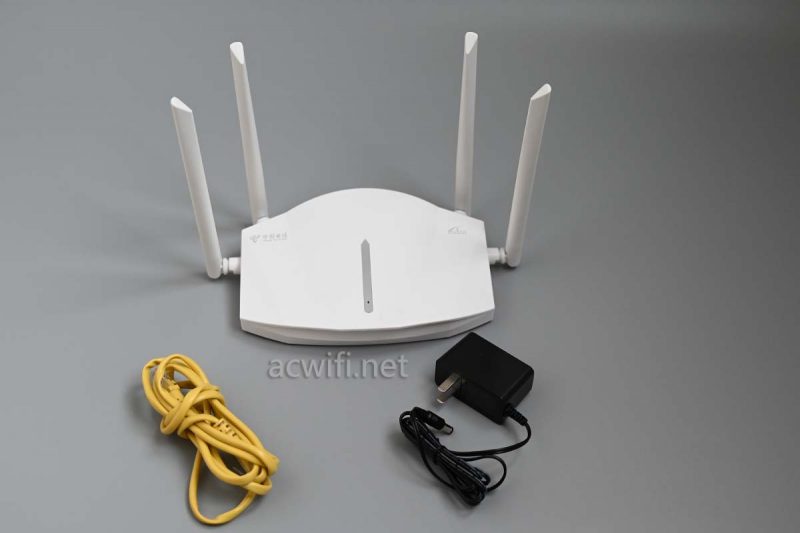

机身和配件:

电源输出规格是12V/1A,实测联网后的待机功率是5W。

雪白的机身:

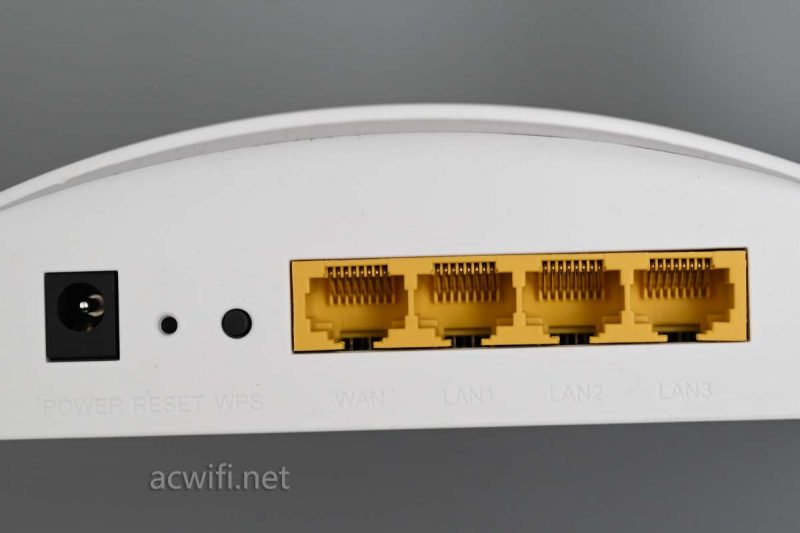

四个千兆网口

看不见哪个是WAN口没关系,万能法则:靠近插口的网口是WAN口。

机身底部有好多散热孔,虽然这么多散热孔,但这款机身底部挺热的。

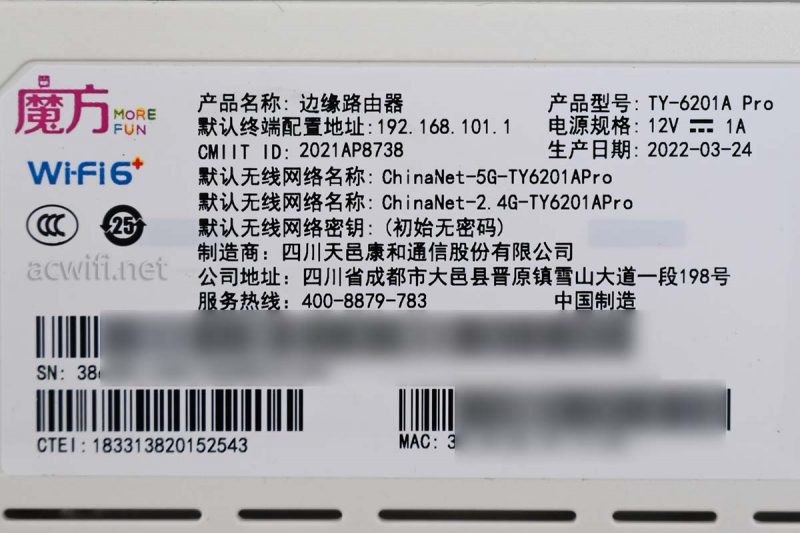

标签:

型号:TY-621A Pro

四个脚垫下面有两颗螺丝,撬开外壳:

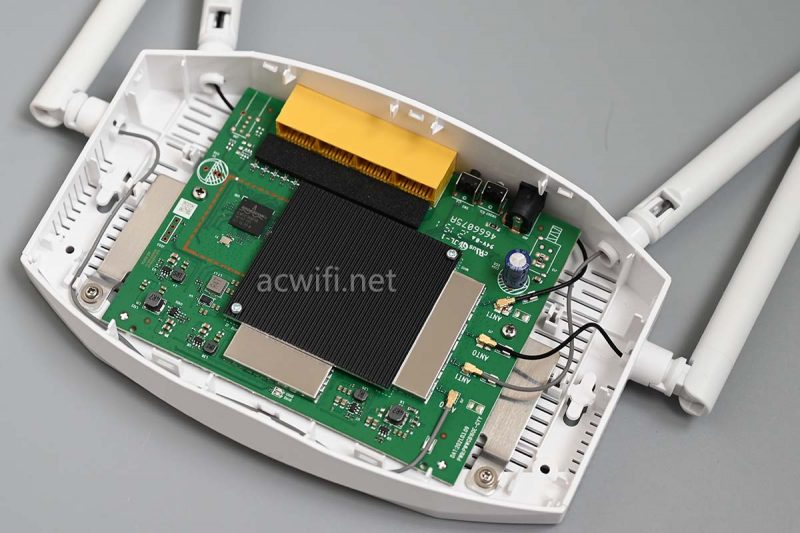

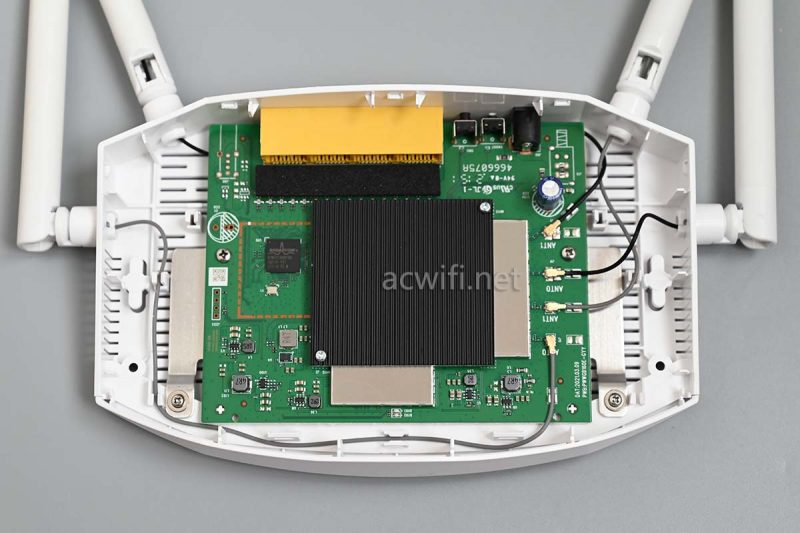

多么熟悉的布局:

真搞不懂,还坚持用这么小的散热片:

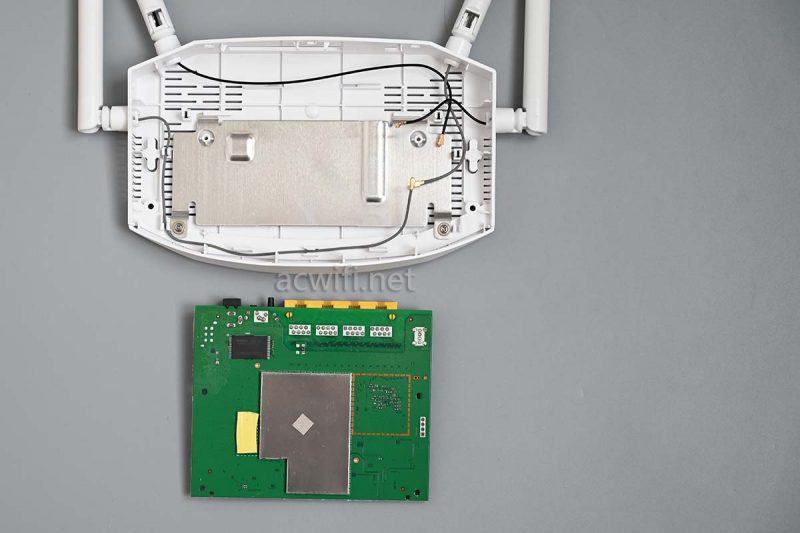

取出主板并翻过背面:

机身底部一片铝散热板:

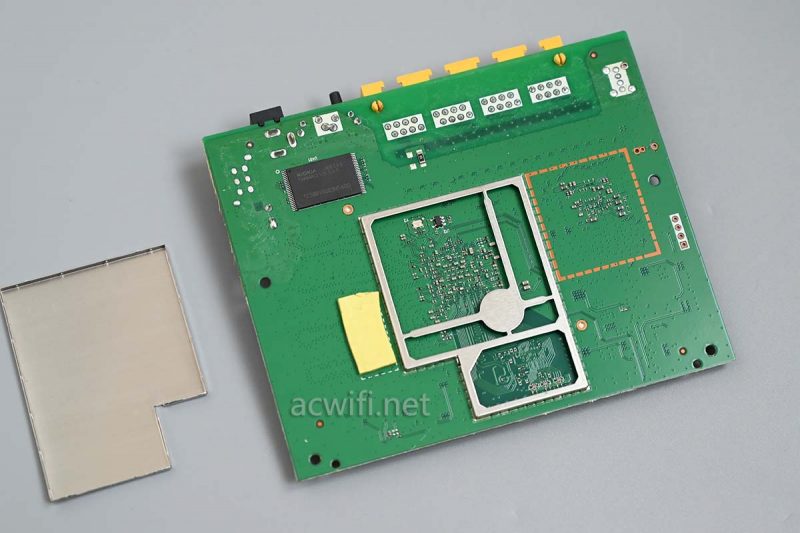

撬开主板背面上的屏蔽罩:

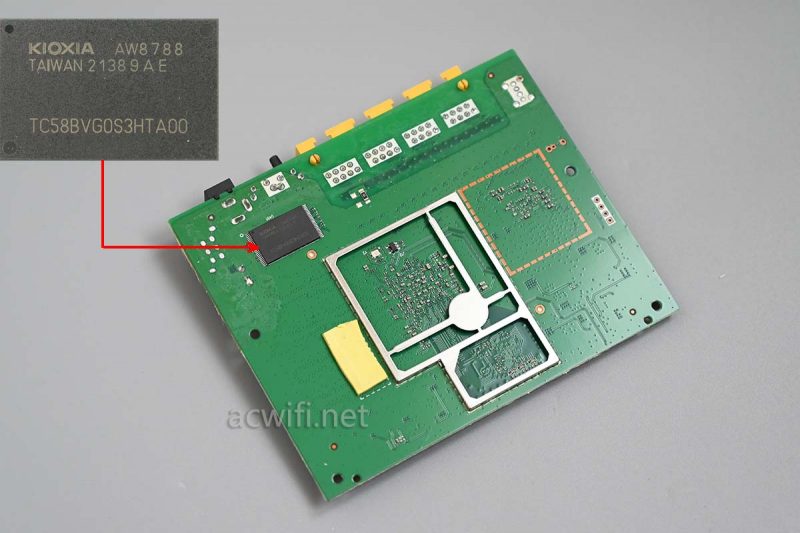

有一颗闪存芯片,型号是TC58BVG0S3HTA00,容量128MB:

翻过来看主板正面,并拆下弱小的黑色散热器:

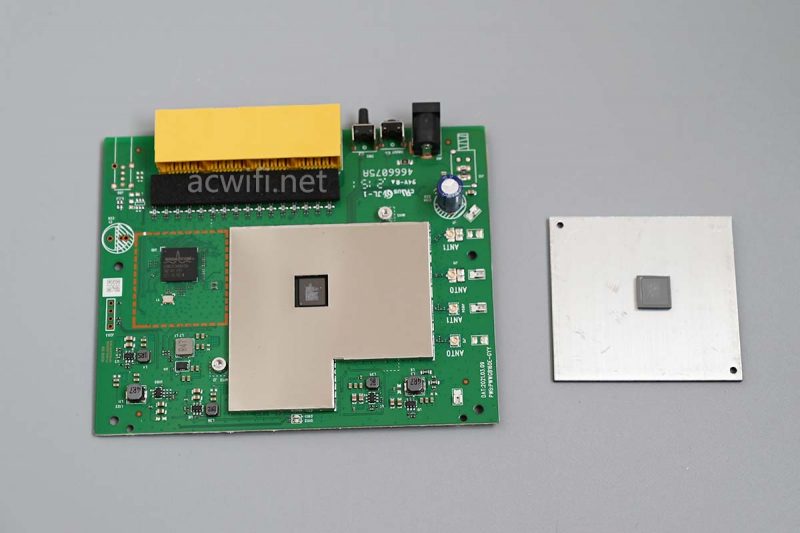

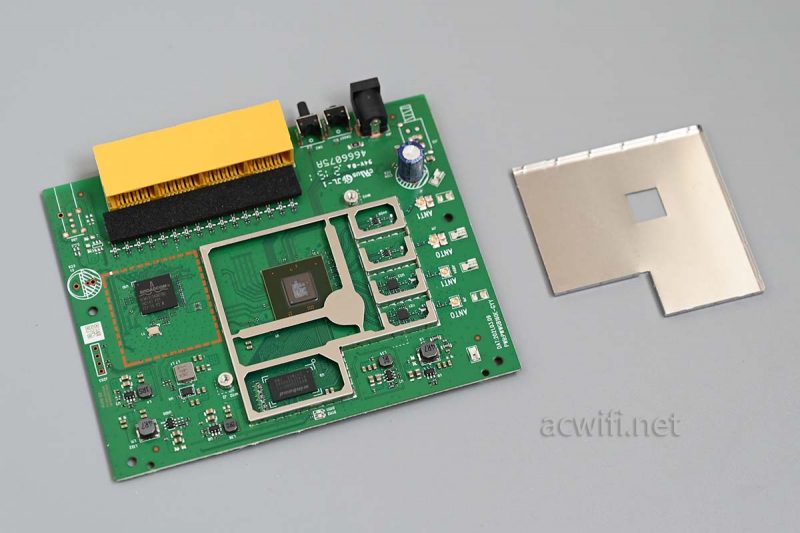

撬开屏蔽罩:

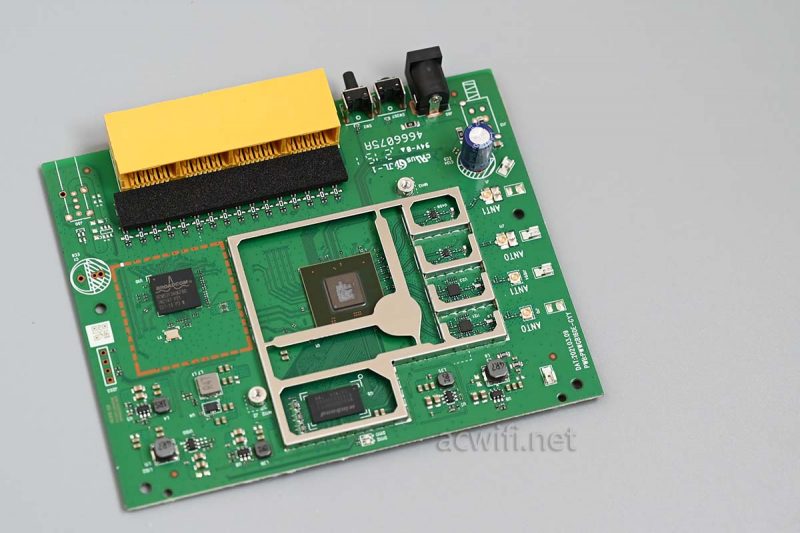

唉,这货就是TY6261M呀。我都想直接上芯片型号汇总图了,连FEM芯片也一样。

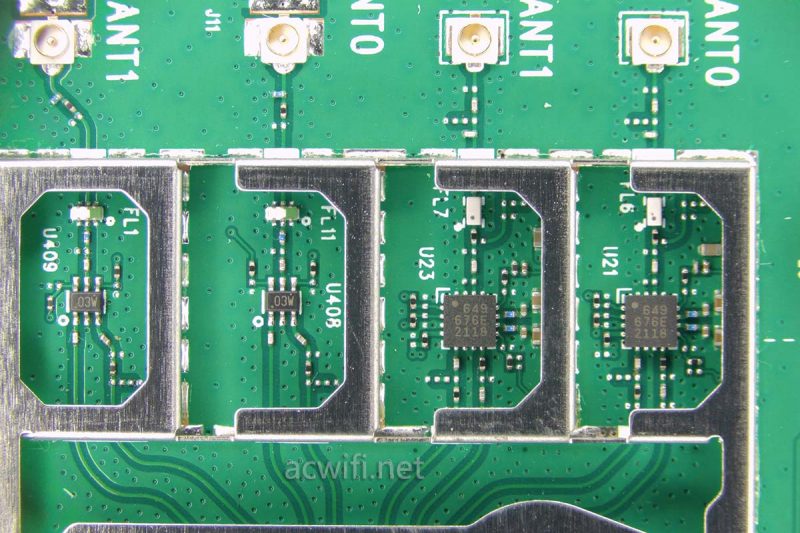

TY6261A Pro的5G FEM芯片型号是RTC7676E:

2.4G也没有FEM芯片,用了CPU里面集成的。

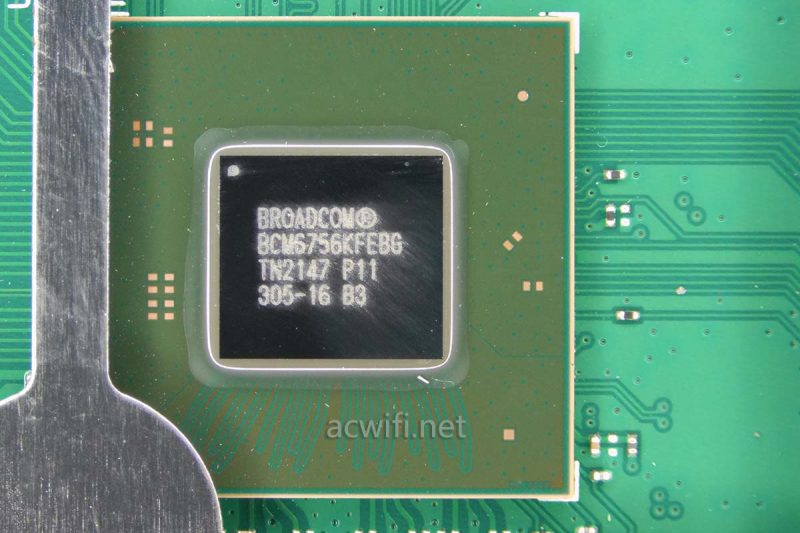

TY6261A Pro的CPU型号是BCM6756,四核1.7GHz。频率比BCM6755高了0.2GHz,发热量也就变大了。

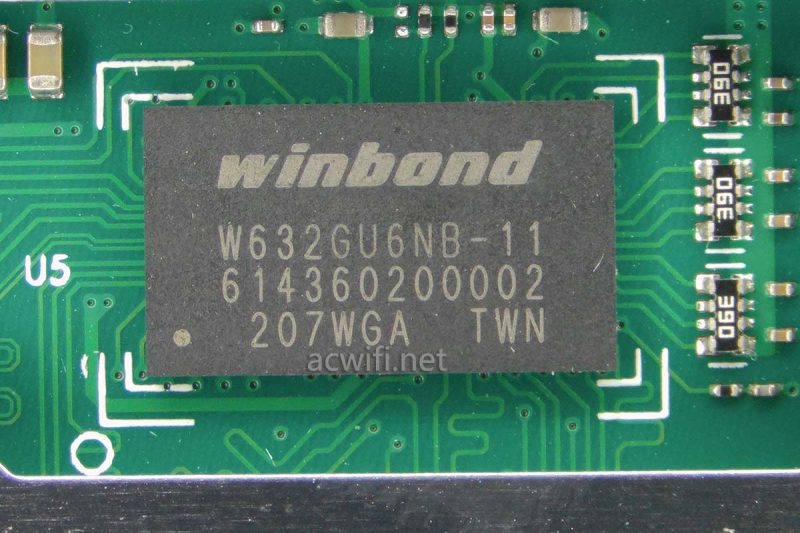

内存型号是W632GU6NB-11,容量256MB:

千兆交换芯片型号是BCM531340

拆完了:

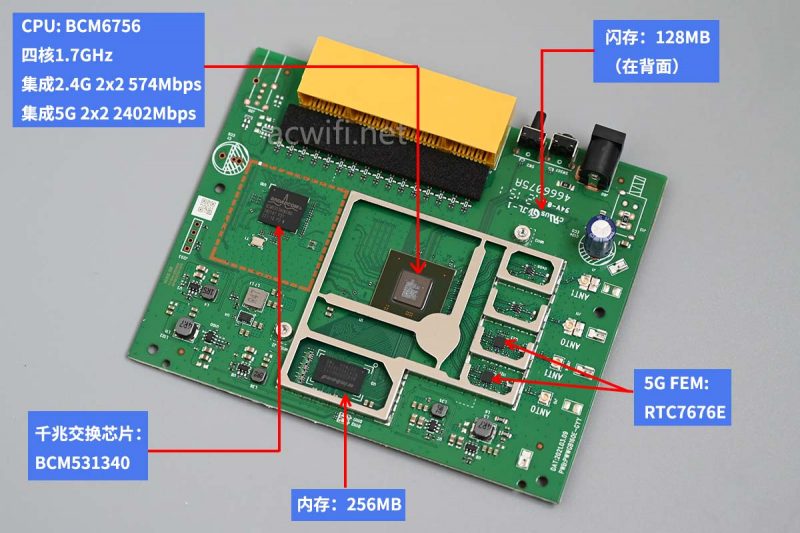

TY6201A Pro 的芯片型号汇总图如下:

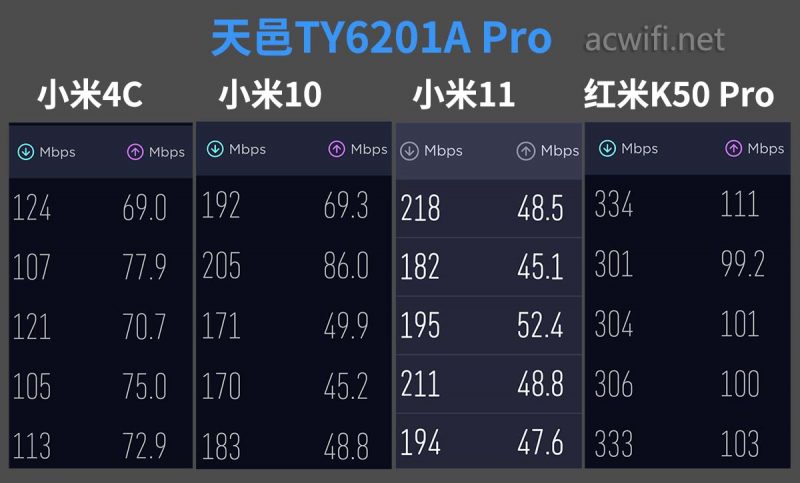

在楼下D点测速结果:

从小米4的结果就知道一般般。

默认支持k和v:

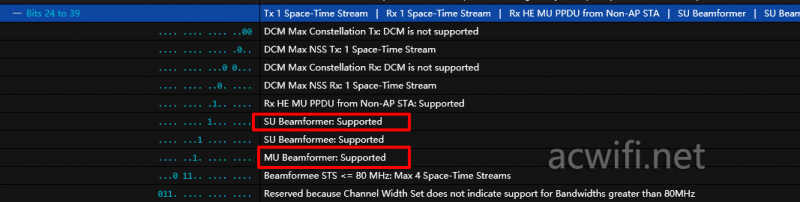

支持MU-MIMO和波束成形:

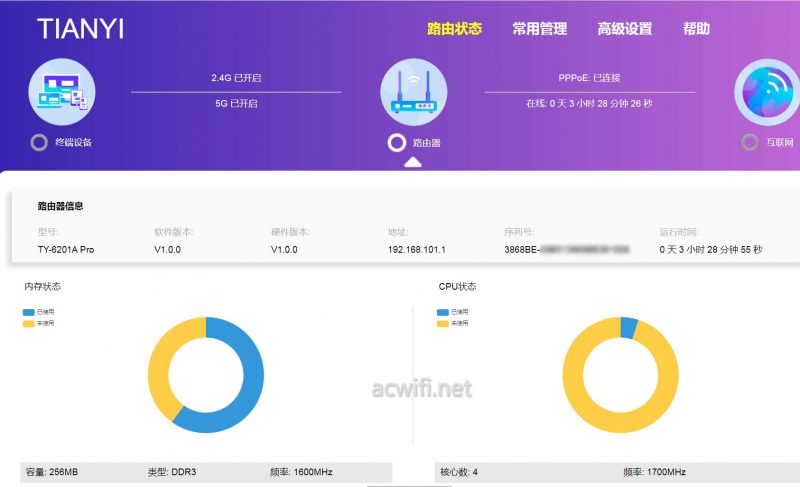

系统界面:

本篇完。
