SFP+光模块的线卡密度高，体积小，可以与其他类型的10G模块互通，为数据中心提供更高的安装密度，同时节约成本。这使得SFP+光模块在市场上受到了广泛的欢迎。
SFP+光模块的种类多样，包括10G SFP+、BIDI SFP+、CWDM SFP+、DWDM SFP+等。其中，10G SFP+光模块是普通SFP+光模块的升级版，是目前市场上的主流设计。BIDI SFP+光模块采用波分复用技术，速率高达11.1G bps，功耗低，适合数据中心网络建设。CWDM SFP+光模块采用粗波分复用技术，常与单模光纤搭配使用，节省光纤资源，提高了组网的灵活性和可靠性。DWDM SFP+光模块则采用密波分复用技术，适用于长距离的数据传输，传输距离可达80km，具有高速率、大容量、扩展性强等特点。
在使用SFP+光模块时，与交换机的搭配使用也是非常重要的。以下是几种常见的搭配方案：
1. 10G SFP+万兆光模块与交换机之间的连接：将10G SFP+光模块插入交换机的10-Gbps SFP+端口中，再插入40G QSFP+光模块到另一台交换机的40-Gbps QSFP+端口中，最后以一根分支光纤跳线进行连接，实现了网络从10G向40G的扩展。
2. BIDI SFP+万兆单纤双向光模块与交换机之间的连接：将光模块分别插入两台交换机的SFP+端口中，再用LC光纤跳线将两台交换机上的光模块进行连接，实现了简单经济的数据连接。
3. CWDM SFP+万兆光模块与交换机之间的连接：使用中继箱、光纤收发器、CWDM粗波分复用器等将光模块与交换机进行连接，实现了将10G万兆以太网交换机上的RJ45电口转换为CWDM粗波分复用器需要的CWDM波长。
4. DWDM SFP+万兆光模块与交换机之间的连接：将光模块插入交换机SFP+端口中，再用铠装光纤跳线将其与DWDM密波分复用器进行连接，实现了长途传输中对光信号的保护。
在连接SFP+光模块与交换机时，需要注意以下几点：
1. 两端交换机所使用的光模块的波长、传输距离是否相同，以及单纤双纤、单模多模问题。
2. 光模块在使用时要尽量避免静电与磕碰。
3. 注意光模块插入的正反，拉环与标签应朝上。
4. 将光模块插入交换机时，尽量用力将其推到底部，检查是否安装到位。
5. 在进行光模块拆卸时，应先将手环拉到与光口呈90°的位置，再将光模块拔出。
总之，SFP+光模块以其高性能、高密度、低成本的优势，在数据中心网络建设中扮演着重要角色。正确使用和搭配SFP+光模块，能够有效提升网络性能和稳定性。
ONT-size: 17px; text-align: justify; white-space: normal; max-width: 100%; min-height: 1em; font-family: -APPle-system-font, BlinkMACSystemFont, "Helvetica Neue", "PingFang SC", "Hiragino Sans GB", "Microsoft YaHei UI", "Microsoft YaHei", arial, sans-serif; letter-spacing: 0.544px; background-color: rgb(255, 255, 255); box-sizing: border-box !important; overflow-wrap: break-word !important;"><SPAN style="margin: 0px; padding: 0px; max-width: 100%; color: rgb(62, 62, 62); font-family: Optima-Regular, PingFangTC-light; font-size: 15px; letter-spacing: 0.544px; text-indent: 34px; box-sizing: border-box !important; overflow-wrap: break-word !important;">前几天我们提到光纤常用的8种接口，有朋友就问到了关于SFP+光模块如何使用？
Helvetica Neue", "PingFang SC", "Hiragino Sans GB", "Microsoft YaHei UI", "Microsoft YaHei", Arial, sans-serif; letter-spacing: 0.544px; background-color: rgb(255, 255, 255); box-sizing: border-box !important; overflow-wrap: break-word !important;">在企业网络部署、数据中心建设都离不开光模块与交换机。光模块主要是用来将电信号与光信号进行转换，而交换机则是对光电信号起到转发作用。在众多光模块中，SFP+光模块是目前被应用的最多的光模块之一，在与交换机搭配使用时采用不同的连接方式可实现不同的网络需求。
一、SFP+光模块是什么
portant; overflow-wrap: break-word !important;">SFP+光模块是属于SFP光模块中的一种10G光纤模块，它独立于通信协议。一般与交换机、光纤路由器、光纤网卡等相连接，被应用在10G bps以太网以及8.5G bps光纤通道系统中，能满足数据中心更高的速率需求，实现数据中心的网络扩展与转换。
portant; overflow-wrap: break-word !important;">
portant; overflow-wrap: break-word !important;">SFP+光模块线卡密度高、体积小，可与其他类型的10G模块互通，为数据中心提供更高的安装密度，节约成本。也因此而成为市场上主流的可插拔光模块。
二、SFP+光模块的种类
portant; overflow-wrap: break-word !important;">常规情况下，SFP+光模块是按照实际应用来进行分类的，常见的有10G SFP+、BIDI SFP+、CWDM SFP+、DWDM SFP+这几种类型。
portant; overflow-wrap: break-word !important;">
10G SFP+光模块
portant; overflow-wrap: break-word !important;">该种类型的光模块即为普通SFP+光模块，也可视作10G SFP光模块的升级版，是目前市场上的主流设计。
portant; overflow-wrap: break-word !important;">
BIDI SFP+光模块
portant; overflow-wrap: break-word !important;">该种类型的光模块采用波分复用技术，速率可达到11.1G bps，功耗低。拥有两个光纤插孔，一般成对使用，在数据中心进行网络建设时，可减少光纤的使用量，降低建设成本。
portant; overflow-wrap: break-word !important;">
CWDM SFP+光模块
portant; overflow-wrap: break-word !important;">该种光模块采用粗波分复用技术，常与单模光纤搭配使用，可节省光纤资源，在组网中更加灵活、可靠，且功耗小。
portant; overflow-wrap: break-word !important;">
DWDM SFP+光模块
portant; overflow-wrap: break-word !important;">该种光模块采用密波分复用技术，多用于长距离的数据传输中，传输距离最大可达80km，具有高速率、大容量、扩展性强等特点。
portant; overflow-wrap: break-word !important;">
三、SFP+光模块与交换机如何搭配使用
portant; overflow-wrap: break-word !important;">不同类型的光模块与交换机连接，可应用于不同的组网方案中，下面为大家介绍几种SFP+光模块与交换机的实际搭配应用方案。
portant; overflow-wrap: break-word !important;">

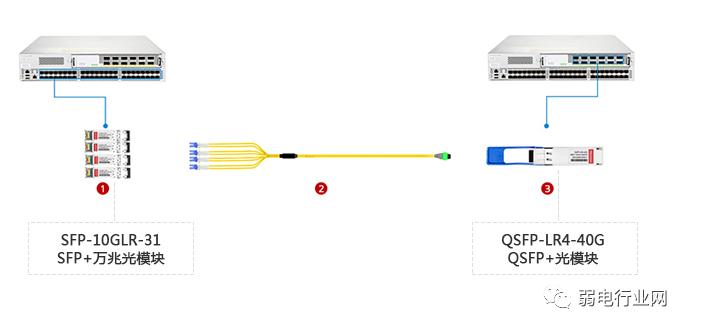

方案一：10G SFP+万兆光模块与交换机之间的连接
portant; overflow-wrap: break-word !important;">依次将4块10G SFP+光模块插入一台交换机的10-Gbps SFP+端口中，再将一块40G QSFP+光模块插入另一台交换机的40-Gbps QSFP+端口中，最后在中间以一根分支光纤跳线进行连接。
portant; overflow-wrap: break-word !important;">
portant; overflow-wrap: break-word !important;">该连接方式主要实现了网络从10G向40G的扩展，可快速、简便的满足数据中心的网络升级需求。
portant; overflow-wrap: break-word !important;">

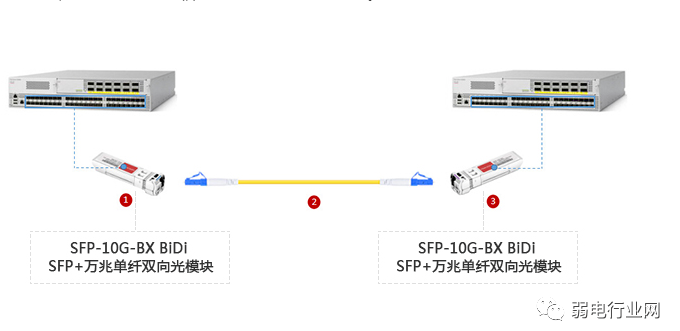

方案二：BIDI SFP+万兆单纤双向光模块与交换机之间的连接
portant; overflow-wrap: break-word !important;">将光模块分别插入两台交换机的SFP+端口中，再用与光模块连接口对应的LC光纤跳线将两台交换机上的光模块进行连接。
portant; overflow-wrap: break-word !important;">
portant; overflow-wrap: break-word !important;">该连接方式有效的实现了最简单经济的数据连接，可应用于数据中心、企业布线以及电信运营传输的以太网连接中。
portant; overflow-wrap: break-word !important;">
方案三：CWDM SFP+万兆光模块与交换机之间的连接
portant; overflow-wrap: break-word !important;">该连接方式用了中继箱、光纤收发器、CWDM粗波分复用器等来将光模块与交换机进行连接，实现了将10G万兆以太网交换机上的RJ45电口转换为CWDM粗波分复用器需要的CWDM波长。
方案四：DWDM SFP+万兆光模块与交换机之间的连接
portant; overflow-wrap: break-word !important;">将光模块插入交换机SFP+端口中，再用铠装光纤跳线将其与DWDM密波分复用器进行连接。
portant; overflow-wrap: break-word !important;">该连接方式实现了长途传输中对光信号的保护，能最大程度的降低光波损耗，适用于长距离的光信号传输。
四、SFP+光模块与交换机连接注意事项
portant; overflow-wrap: break-word !important;">1、注意两端交换机所使用的光模块的波长、传输距离是否相同，以及单纤双纤、单模多模问题，若出现两端不对等的情况时，应使用相对应的转换器；
portant; overflow-wrap: break-word !important;">
portant; overflow-wrap: break-word !important;">2、光模块在使用时要尽量避免静电与磕碰，若出现磕碰，则不建议继续使用该光模块；
portant; overflow-wrap: break-word !important;">
portant; overflow-wrap: break-word !important;">3、注意光模块插入的正反，拉环与标签应朝上；
portant; overflow-wrap: break-word !important;">
portant; overflow-wrap: break-word !important;">4、在将光模块插入交换机时，尽量用力将其推到底部，一般会有轻微的震动感，插入之后可轻拔光模块，检查是否安装到位；
portant; overflow-wrap: break-word !important;">
portant; overflow-wrap: break-word !important;">5、在进行光模块拆卸时，应先将手环拉到与光口呈90°的位置，再将光模块拔出。
portant; overflow-wrap: break-word !important;">
五、光模块的使用与安装
portant; overflow-wrap: break-word !important;">这里面为了更加直观，这里面弱电君引用一个视频来详细了解光模块的使用与安装，对这块不熟的朋友可以看下。
portant; overflow-wrap: break-word !important;">最后我们可以思考一个问题，我们在使用光模块时，经常会想到光纤收发器，关于光模块与光纤收发器的区别在哪里？我们在使用到两种设备时，就会有答案。
