AC控制器实现SSID差异化上网权限与认证配置

在酒店等公共场所，实现无线网络覆盖，为不同用户群体提供便捷的接入服务，是网络管理员需要面对的挑战。以下将详细介绍如何为一个酒店实现无线网络覆盖，并满足不同用户群体的需求。
首先，我们需要使用AC控制器集中管理AP。AC控制器可以对接入的AP设置多个无线网络名称，并针对不同的无线网络设置不同的网络权限及认证方式，从而满足在不同环境下无线组网的需求。
接下来，根据酒店的具体需求，我们可以采取以下解决方案：
1. 使用三层交换机，为不同SSID分配不同网段的ip地址，通过ACL控制内网访问权限； 2. 在出口路由器中，针对不同SSID对应的不同网段，设置不同的外网访问权限。
具体操作步骤如下：
1. **三层交换机设置** - 配置规划及线路连接：在三层交换机中启用四个VLAN，分别用于AC与AP通信、外网VLAN、客人网络、员工网络。接口接线说明：1号接口接路由器，2号接口接AC控制器，3-10号接口接POE交换机。 - 配置VLAN：按照规划进行VLAN配置。 - VLAN接口IP配置：配置各VLAN对应的三层接口IP地址。
2. **AC控制器基本配置** - 配置规划及线路连接：AC控制器启用三个VLAN，设置三个VLAN接口IP地址，分别对应AC与AP通信、客人网络、员工网络。 - 配置VLAN：按照规划进行VLAN配置。 - VLAN接口IP配置：配置各VLAN接口IP地址。 - 接口网关配置：在AC控制器中，对其中一个接口设置网关，使AC控制器能够跨三层被管理。
3. **无线及认证服务配置** - 无线射频设置：在AC控制器中设置无线SSID，并绑定VLAN。 - 针对客人认证设置：针对Guest设置Portal认证。 - 针对员工认证设置：针对Office设置MAC地址认证。
4. **网络权限设置** - 内网访问权限管控：在三层交换机上，针对不同SSID对应的网段进行内网访问权限控制。 - 外网访问权限：在路由器上，设置不同SSID对应网段的上网权限。
通过以上步骤，我们就能为酒店实现无线网络覆盖，并满足不同用户群体的需求。需要注意的是，具体配置方法可能因设备型号而异，请在实际操作过程中根据设备手册进行调整。

应用介绍

AC控制器可以对接入的AP设置多个无线网络名称，且对不同的无线网络设置不同的网络权限及认证方式，满足在不同环境下无线组网的需求。

需求分析

某酒店需要实现无线覆盖，为入住客人和办公网络提供无线接入，有以下需求：

1、网络中启用两个无线网络名称，分别用于员工（SSID：Office）和客人（SSID：Guest）；

2、办公网络与客人网络之间不能互访；

3、办公网络通过MAC地址认证上网，客人网络通过Portal认证上网。

解决方案

根据需求，提供的解决方案如下：

1、使用AC控制器集中管理AP，启用两个SSID分别对应员工和客人网络，不同网络使用相应的无线认证方式；

2、使用三层交换机，对不同SSID网络分配不同网段的IP（本文使用TL-SG5428作为三层交换机），通过三层交换机中的ACL控制内网访问权限；

3、在出口路由器中针对不同SSID对应的不同网段，设置不同的外网访问权限。

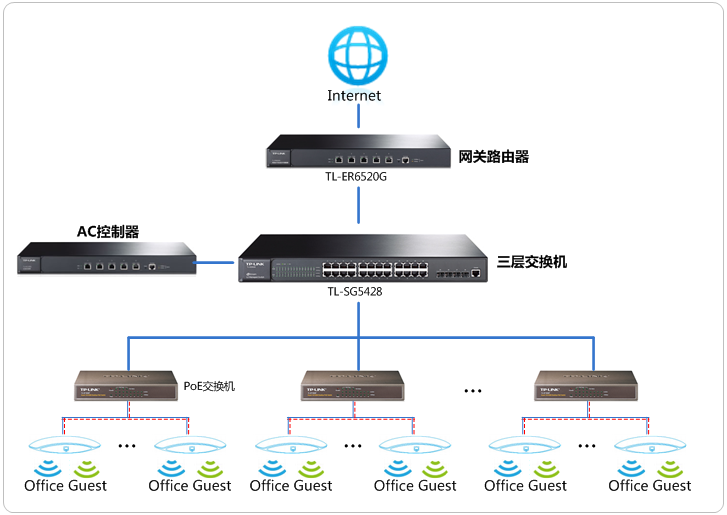

应用拓扑如下：

设置方法

1.三层交换机设置

（1）配置规划及线路连接

在三层交换机中启用四个VLAN，分别用于AC与AP通信、外网VLAN、客人网络、员工网络；

三层交换机接线说明：

1号接口接路由器（路由器LAN口IP：192.168.1.1）；

2号接口接AC控制器；

3-10号接口接PoE交换机TL-SF1008P。

（2）配置VLAN

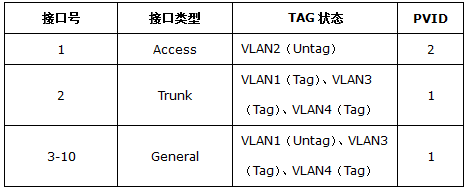

按照如下表进行VLAN配置。

（3）VLAN接口IP配置

配置各VLAN对应的三层接口，三层交换机VLAN配置参考表：

2.AC控制器基本配置

（1）配置规划及线路连接

AC控制器启用三个VLAN，设置三个VLAN设置接口IP地址，分别对应AC与AP通信、客人网络、员工网络：

接线说明：1号接口接三层交换机，2-5号暂未使用。

（2）配置VLAN

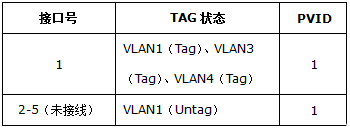

按照下表进行VLAN配置：

（3）VLAN接口IP配置

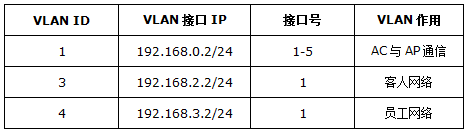

VLAN接口配置参考表：

（4）接口网关配置

在AC控制器对其中一个接口设置网关，使AC控制器能够跨三层被管理。

在“网络设置< 接口设置”中，对VLAN1对应的接口进行设置，本文中网关地址填写192.168.0.1。

注意：网关的作用相当于缺省路由，在其中一个接口填写正确的网关即可。

（5）dhcp服务配置

由于AC的接口地址被设置为192.168.0.段，因此需要在“网络设置 ” 中将默认DHCP服务条目的开始地址修改为192.168.0.200，结束地址修改为192.168.0.249 。

完成以上配置后，AC控制器与三层交换机的基本配置完成，接下来配置无线、认证信息。

3.无线及认证服务配置

（1）无线射频设置

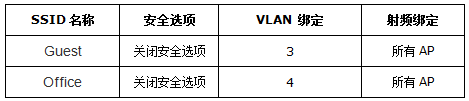

在AC控制器中设置无线SSID，进入“无线管理>无线服务”，添加SSID 并绑定VLAN，如下表：

（2）针对客人认证设置

针对Guest设置Portal认证，客人无线客户端接入的时候需要进行Portal认证，设置方法请点击参考：AC控制器Portal功能典型配置案例。

（3）针对员工认证设置

针对Office设置MAC地址认证，办公客户端接入无线网络，进行MAC认证，设置方法请点击参考：AC控制器MAC认证设置指导。

4.网络权限设置

（1）内网访问权限管控

在三层交换机上针对不同SSID对应的网段进行内网访问权限控制，设置方法请点击参考：TL-SG5428应用——ACL控制不同部门的网络权限。

（2）外网访问权限

在路由器上可以设置不同SSID对应网段的上网权限，设置方法请点击参考：TL-ER6520G某企业网络配置实例。

补充说明：TL-AC1000 1.0设置和本文略有差异，设置方法请点击参考：[TL-AC1000 V1] 对不同SSID设置上网权限及认证方式的设置指导。
