首先，确保您的R系列新平台路由器已连接到网络，并登录到管理界面。接着，我们按照以下步骤进行设置：
1. **添加VPN地址池**：进入“VPN > 用户管理 > ip地址池”，点击“新增”创建一个VPN地址池。在这个地址池中，您可以指定VPN用户的IP地址范围，例如10.0.0.1~10.0.0.10。
2. **设置L2TP用户管理**：在“VPN > 用户管理”页面，点击“新增”创建L2TP用户。填写用户名和密码，并关联到刚才创建的VPN地址池。
3. **配置L2TP服务器**：进入“VPN > L2TP > L2TP服务器”，点击“新增”来设置L2TP服务器。配置完成后，您的总部服务器即具备了接收L2TP连接的能力。
4. **设置L2TP客户端**：在分部路由器上，进入“VPN”配置L2TP客户端。填写服务器地址（总部路由器的WAN口IP），以及其他必要的信息，如用户名和密码。
5. **连接VPN**：完成所有设置后，点击“确定”连接VPN。一旦连接成功，您可以在“隧道信息列表”中看到VPN连接状态，表明L2TP VPN隧道已搭建成功。
在搭建L2TP VPN的过程中，注意以下几点：
- 确保您在总部路由器上开启了IPSec加密，以保护数据传输的安全性。 - 设置预共享密钥，以增加连接的安全性。 - 确保总部和分部的路由器网段设置正确，以避免IP冲突。
通过以上步骤，您就可以轻松地使用R系列新平台路由器搭建站点之间的L2TP安全隧道，实现远程分支机构和总部之间的安全数据传输。这不仅提高了企业的办公效率，也为数据安全提供了有力保障。
企业路由器提供多类VPN功能。其中L2TP VPN可以实现企业站点之间搭建安全的数据传输通道，将接入Internet的企业分支机构与总部网络通过安全隧道互联，实现资源、信息共享。
本文介绍使用R系列新平台路由器搭建站点之间的L2TP安全隧道的方法。

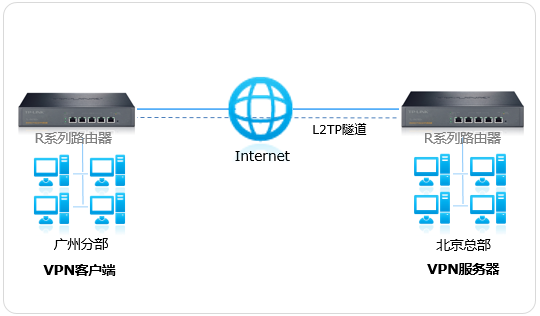

某公司的总部与分部均使用R系列新平台路由器。需要实现将北京总部与广州分公司通过VPN互联，实现资源相互访问，同时要求数据传输的安全性。需求参数如下：
| L2TP账号/密码 |
zhangsan/123456 |
| VPN地址池 |
10.0.0.1~10.0.0.10 |
| IPSec加密 |
开启 |
| 预共享密钥 |
12345678 |
| 总部网段 |
192.168.1.0/24 |
| 分部网段 |
192.168.10.0/24 |
注意：以上表格的参数仅供参考。
1.总部-添加VPN地址池

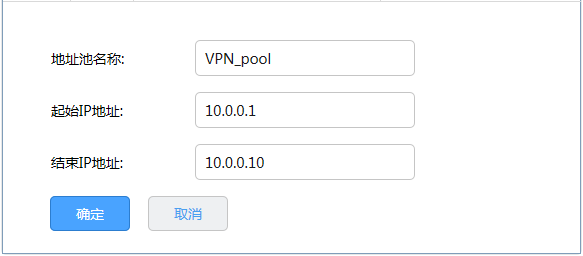

登录到总部的R系列新平台路由器界面，点击“VPN>用户管理>IP地址池”，点击“新增”，设置如下VPN地址池：
2.总部-设置L2TP用户管理
点击“VPN>用户管理”，点击“新增”，添加L2TP用户的相关参数，如下图：
注意：本地地址为VPN隧道的本地虚拟IP地址，对端拨通后可通过此IP管理路由器。此地址可以任意设置，但不能设置为LAN/WAN口地址。
3.总部-设置L2TP服务器

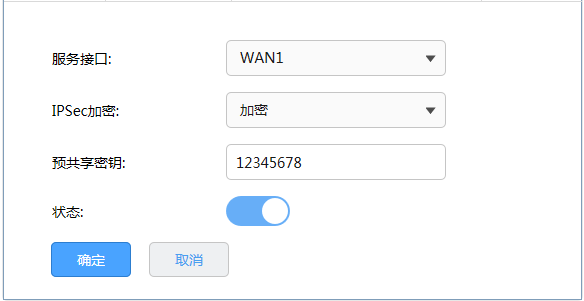

点击“VPN>L2TP>L2TP服务器”，点击“新增”，设置如下：
至此，总部服务器设置完成。
4.分部-设置L2TP客户端

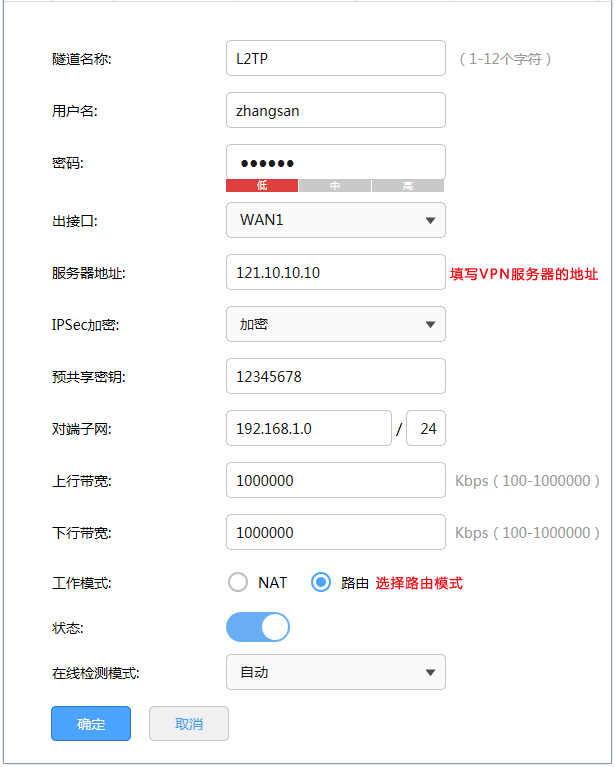

登录到分部的R系列新平台路由器界面，点击VPN，客户端设置如下：
注意：服务器地址即总部路由器WAN口的IP地址。
注意：如果分部需要通过总部的宽带上网，可以将上图中的“模式”选择为“NAT模式”，同时还需要在总部路由器上设置一条NAPT规则：出接口为总部路由器上连接宽带线的WAN口、源地址范围为总部路由器上设置的VPN地址池范围。

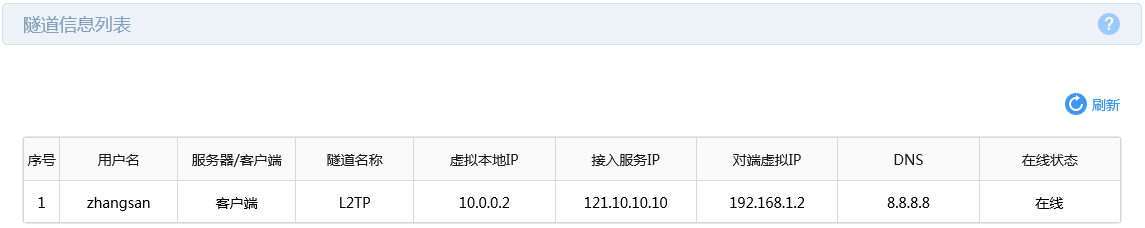

点击“确定”后，将自动连接VPN。在“隧道信息列表”中看到如下列表说明VPN连接成功。
至此，L2TP VPN隧道搭建成功，两端内网可以相互访问。
