光纤带光缆的结构主要有三种：层绞式、骨架式和中心管式。其中，层绞式光纤带光缆的构造与普通GYTA光缆相似，缆内光纤带主要有12芯、6芯、4芯，是目前使用量最大的光纤带光缆。骨架式光纤带光缆的结构较为坚固，缆内光纤带一般为4芯、6芯，适合于楼宇内垂直布线。而中心管式光缆则具备重量轻、直径小、成本低等特点，适用于光缆芯数不大的场景。
光纤带光缆的主要特点有：
1. 芯数大、接续效率高：光纤带光缆采用带状光纤熔接机接续时，一个光纤带的光纤可一次熔接完成，大大提升接续效率。
2. 接续衰耗大：由于光纤带在接续时，无法保证带内所有光纤都能精确对准，因此其接续衰耗要大于单芯。
3. 小芯数光缆的外径较大：当光缆的芯数小于144芯时，光纤带光缆的外径明显比普通光缆大。
4. 工程投资较小：采用光纤带光缆与采用普通光缆的投资差异主要体现在光缆价格和接续价格的差异。虽然光纤带光缆生产工序较多，成本稍高，但价格逐渐接近普通光缆，且接续效率高，每个接头的接续费用较低。
综上所述，光纤带光缆具有以下优势：
1. 芯数大，适合于大、中型城域网中光缆芯数较大的场景。
2. 接续效率高，节省施工时间和成本。
3. 工程投资较小，提高通信系统的性价比。
然而，光纤带光缆也存在一些缺点：
1. 接续衰耗大，需要专业设备和技术进行接续。
2. 与普通光缆接续或不同芯数的光纤带接续时，效率较低。
3. 需要配备具备光纤带熔接能力的熔接机。
因此，在使用光纤带光缆时，应充分考虑其优缺点，合理选择适用的场景。对于大、中型城域网中光缆芯数较大的段落，如城域光缆的核心层、接入层的主干段，光纤带光缆是一个不错的选择。而对于干线光缆、中继距离超过70km的光缆段落、接入层光缆的引入段以及其他光缆芯数较小的段落，则可能需要考虑其他类型的光缆。
1 什么是光纤带光缆

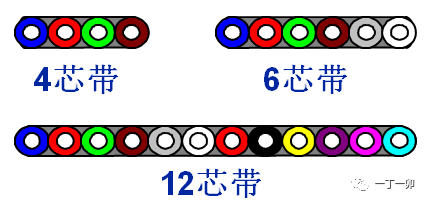

光纤带是4～24根光纤平行排列经固化成的薄平带，如图1所示。
图1 光纤带结构图
光纤带光缆是指缆内光纤采用光纤带结构的光缆，如图2所示；

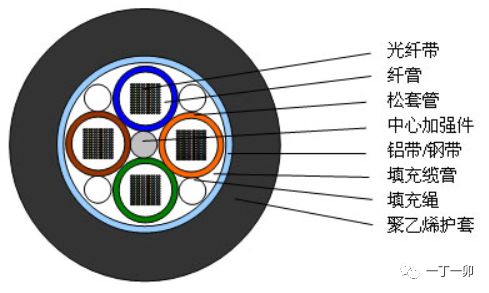

图2 光缆带光缆（GYDTA）结构图

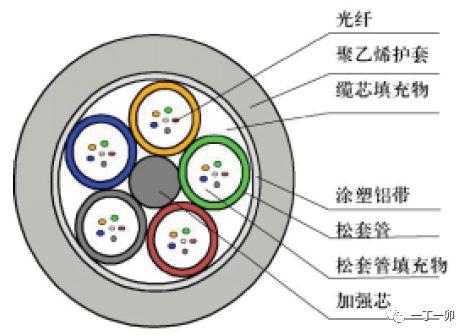

而非光纤带光缆的缆内光纤为分立式光纤结构，如图3所示；相对于光纤带光缆，分立式光纤结构的光缆（以下简称为“普通光缆”）有人称之为束状光缆，其实，“束状”只适合在光缆成端处才这么叫，以区别光纤带。
图3 普通光缆结构图

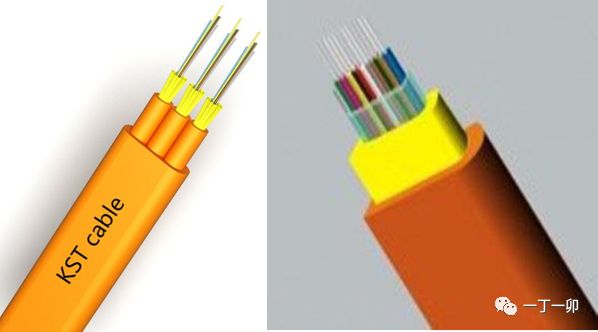

光纤带光缆常被称为“带状光缆”（比如概预算定额中），不过，扁平光缆才是名副其实的带状光缆，它的外形才像条带子，如图4所示。
图4 扁平带状光缆示意图
2 光纤带光缆的结构类型
光纤带光缆从结构上可分为层绞式（GYDTA）、骨架式（GYDGA）和中心管式（GYDXTW）。
层绞式光纤带光缆的结构和普通GYTA光缆基本一致，如图2所示。缆内的光纤带主要有12芯、6芯、4芯，是当前使用量最大的光纤带光缆。
骨架式光纤带光缆的结构如图5所示，缆内光纤带一般为4芯、6芯，为干式阻水结构（缆内无油膏），适合于楼宇内垂直布线时在每个楼层的纤芯掏接。这种光缆的结构特点决定了其刚性较强，施工中难以弯曲；但由于是干式结构，所以成了CMCC推荐的品种；其实，层绞式光缆也是可以做成干式或半干式阻水结构的。
图5 骨架式光纤带光缆结构图
中心管式光缆的结构如图6所示，缆内光纤带一般为12芯、24芯。中心管式光缆具备重量轻、直径小、成本低的特点，如果光缆的芯数不大，应该是工程中比较好的选择。由于中心管式光缆的光纤余长较难控制，在极端温度下可能会导致缆内光纤故障，所以，无论是光纤带还是分立光纤结构，CMCC都不太爱采用；其实，中心管式光缆的温度适应性没那么差，完全能满足大多数场景的使用要求。
图6 中心管式光纤带光缆结构图
3 光纤带光缆的特点
3.1 芯数大、接续效率高
光纤带光缆采用带状光纤熔接机接续时，一个光纤带的光纤可一次熔接完成，从而大大提升接续的效率。每个光纤带的芯数越多，接续的效率越高；同时，接续的质量也会更差点。
普通光缆由于受接续效率的限制，芯数一般不会很大，最大芯数通常不超过288芯。而光纤带光缆的芯数主要受需求的影响，虽然目前最大为576芯，但将来超过576芯的光纤带光缆一定会大量使用。
但是，光纤带与分立式光纤接续、或芯数不同的光纤带接续时，需要将光纤带撕开成一根根分立的光纤后进行接续，反而比普通光缆的接续更麻烦。
3.2 接续衰耗大

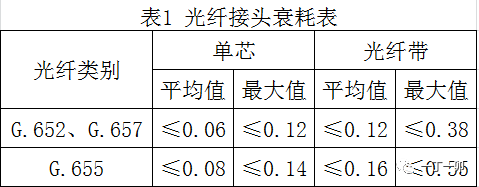

由于光纤带在接续时，无法保证带内所有光纤都能精确对准，所以其接续衰耗要大于单芯。单芯和光纤带接续的衰耗参见表1。
3.3 小芯数光缆的外径较大

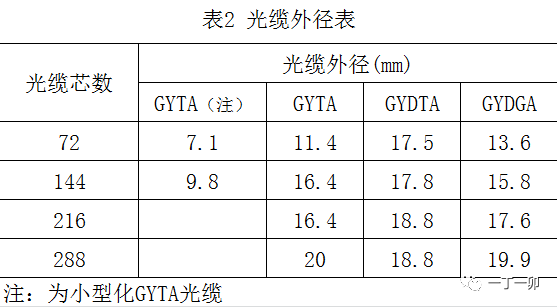

当光缆的芯数小于144芯时，光纤带光缆的外径明显比普通光缆大，当光缆的芯数大于等于144芯时，光纤带光缆的外径则和普通光缆差不多。部分型式光缆的外径见表2。
3.4 工程投资较小
工程中采用光纤带光缆与采用普通光缆的投资差异主要体现在两点：（1）光缆价格的差异；（2）接续价格的差异。

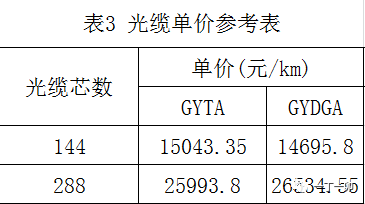

从生产成本来看，光纤带光缆生产的工序要多一点，成本会高一点。但商品的价格往往是受采购量和竞争环境决定的，当前，随着光纤带光缆使用量增加，其单价和普通光缆的单价越来越接近，如某运营商部分型号的光缆集采价见表3。

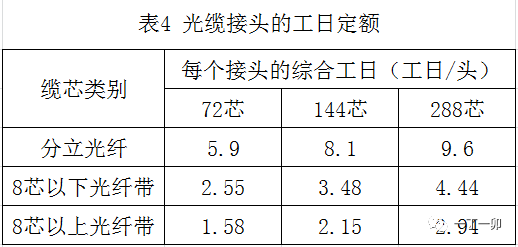

光纤带光缆由于接续效率高，所以每个接头的接续费用较低；光纤带的芯数越大，这种优势越明显。概预算定额中不同缆芯类别的光缆接头工日见表4。
综合来看，工程中采用光纤带光缆的造价要略低于采用普通光缆。
4 结论和建议
4.1 优缺点总结
光纤带光缆的优缺点如下：
优点：接续效率高、造价略低；
缺点：需配备具备光纤带熔接能力的熔接机、接续衰耗大、与普通光缆接续或不同芯数的光纤带接续时效率较低。
4.2 使用场景建议
光纤带光缆建议使用在大、中型城域网中光缆芯数较大（不少于72芯）的光缆段落，如：城域光缆的核心层、接入层的主干段。
干线光缆、其他中继距离超过70km的光缆段落、接入层光缆的引入段（配线光交～分纤箱段）及其他光缆芯数较小的段落不适合采用光纤带光缆。
4.3 其他建议
缆中光纤带的芯数应统一，宜为12和6芯，不宜采用多种芯数，否则可能会导致光缆接续时光纤带芯数不匹配。光纤带光缆的型号中应标明光纤带的芯数，如：GYDTA－144B1.3－12F。
