首先，将TL-ER7520G与二层交换机连接。交换机应配置为26口二层网管交换机，其中TL-ER7520G的5口与交换机的26口级联。接着，将两个AP分别连接至交换机的23、24号端口，AC连接至25号端口。
然后，配置交换机。进入交换机管理界面，在“VLAN>802.1Q VLAN>端口配置”中，将26号端口设置为TRUNK，23、24号端口设置为GENERAL。在“VLAN>802.1Q VLAN>配置”中，添加VLAN2，分配端口1-6、23、24、26；添加VLAN3，分配端口7-12、23、24、26；添加VLAN4，分配端口13-18、23、24、26。其中，23、24口GENERAL端口配置为TAG。
接下来，配置AC控制器。进入AC控制器的管理界面，点击“无线管理>无线服务”，分别新增研发部、市场部及人事部使用的无线网络。添加完成后，进入射频绑定界面，设置绑定VLAN，选择要绑定的AP，并点击绑定。市场部的VLAN设置为3，人事部的VLAN设置为4。设置完成后，保存配置。
最后，确保各AP发射的无线信号覆盖各部门。根据实际需求调整AP的发射功率、天线方向等参数，以达到最佳覆盖效果。
通过以上步骤，您可以轻松搭建一个满足不同部门需求的无线网络，实现各自独立的无线信号、不同网段和VLAN，同时确保各部门均可访问互联网。

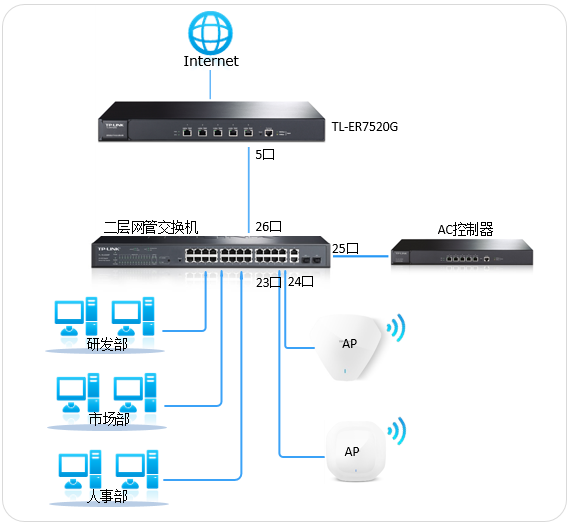

某企业使用TL-ER7520G搭配二层交换机以及AC+AP进行组网，网络拓扑如下：
其中：
1、交换机为26口二层网管交换机，TL-ER7520G的5口与交换机的26口级联。
2、共两个AP，分别接在交换机的23、24号端口，AC连接在交换机的25号端口。
需要实现每个AP发射多个无线信号供多个部门使用，但不同部门要属于不同网段、不同的VLAN，同时各部门都需要访问Internet。具体参数如下：
| 部门 |
所属网段 |
所属VLAN |
交换机包含的接口 |
无线网络名称 |
| 研发部 |
192.168.2.0/24 |
VLAN2 |
1-6 |
RD |
| 市场部 |
192.168.3.0/24 |
VLAN3 |
7-12 |
market |
| 人事部 |
192.168.4.0/24 |
VLAN4 |
13-18 |
HR |
注意：本文仅为举例，实际使用中请以实际情况为准。
一、设置TL-ER7520G
TL-ER7520G的设置方法建议参考文档《[TL-ER7520G] 单接口设置多网段对接二层交换机设置指导》中“一、设置TL-ER7520G”的设置步骤，本文就不再重复介绍设置方法。
接下来主要介绍交换机以及AC的配置方法。
二、配置交换机
1.端口配置

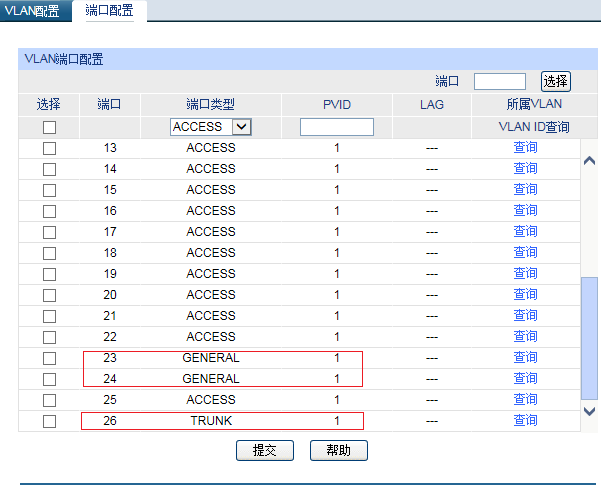

进入交换机管理界面，在“VLAN>802.1Q VLAN>端口配置”，设置26号端口的端口类型为Trunk，23、24号端口的端口类型为GENERAL，如下图：
2.配置802.1Q vlan

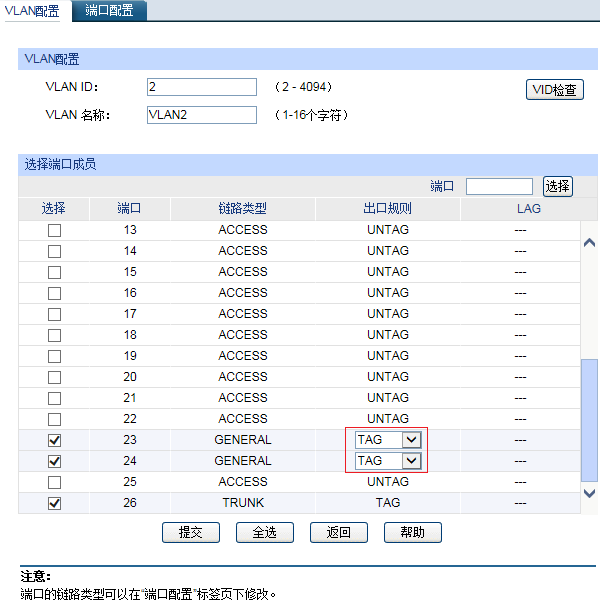

在“VLAN>802.1Q VLAN>VLAN配置”，添加VLAN2，端口为1-6、23、24、26；VLAN3，端口为7-12、23、24、26；VLAN4，端口为13-18、23、24、26，其中各个VLAN中23、24口GENERAL均配置为TAG。
同样的方法，添加VLAN3和VLAN4，配置完成后VLAN列表如下：
三、配置AC控制器
进入到AC控制器的管理界面，点击“无线管理>无线服务”，分别新增研发部、市场部以及人事部使用的无线网络，新增后无线网络列表如下图，点击研发部条目的射频绑定。

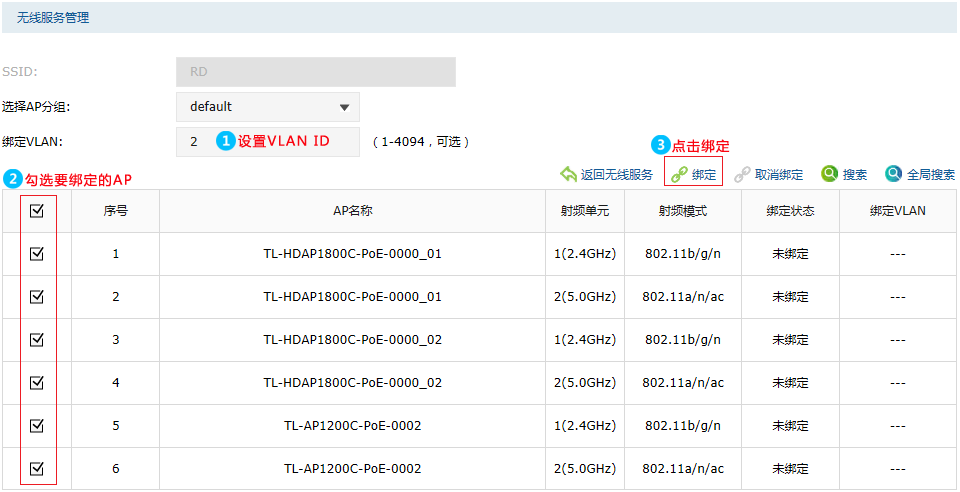

在如下界面设置绑定VLAN，选择要绑定的AP，并点击绑定。
同样的方法，依次对市场部和人事部的无线网络也进行射频绑定，市场部的绑定VLAN设置为3、人事部的绑定VLAN设置为4。设置完成后，点击右上角“保存配置”。
至此，TL-ER7520G搭配二层交换机及AC+AP进行组网的配置完成。
