首先，我们需要配置路由器上网。具体配置方法可以参考相关企业路由器基本设置指南。接着，点击“基本设置＞接口设置＞选择物理接口”，选择连接POE交换机的物理接口，如GE2。
在接口设置界面，点击编辑，建立设备管理接口，用于给设备分配IP和管理设备。在GE2口下，新增Ethernet接口，分别建立访客网络VLAN接口、职工网络VLAN接口以及监控网络VLAN接口。
接下来，点击“基本设置＞dhcp服务”，新增管理接口和各个VLAN接口的DHCP服务器，给设备和各个VLAN下的终端分配地址。服务接口选择GE2口，建立DHCP服务器给AP分配地址。
同时，为访客、职工和监控接口分别建立DHCP服务器。由于此款路由器NAPT规则条目全部需要手动配置，因此需要针对不同网段做NAPT规则才能上网。点击“传输控制＞nat设置＞NAPT”，点击新增，具体配置如上所述。
然后，点击“AP管理＞AP设置”，启用路由器的AP管理功能，设置AP设备。点击“AP管理＞无线服务设置”，新增无线名称并且绑定AP，不同无线名称绑定不同的VLAN ID。
最后，点击“安全管理＞访问控制”，设置阻止访客网络访问其他网段的规则条目。通过以上设置，便可以直接使用路由器的多网段功能搭配AP实现多SSID网段上网，满足不同部门的需求。
一、应用介绍
在某些全无线网络覆盖的场景里面一般会有不同类的用户终端，不同的无线终端需要区分管理，设置不同的网络权限，三层交换机可以划分多个网段，实现不同部门设置在不同的网段，方便管理。
划分多网段还可以隔离广播包，避免网络上因大量广播包而导致的网络传输效率低的问题，但在某些场景下为了节省成本，可以直接使用路由器的多网段功能搭配AP实现多SSID网段上网，节约了三层交换机的费用。
二、用户需求
某个中大型购物商场需要通过我们TL-ER8820T路由器搭配AP实现多SSID网段上网，不同网段获取不同的IP地址段，且各个SSID的网络权限不同，具体需求如下：
(1) 整个商场使用三个无线SSID，一个SSID用于访客连接，一个SSID用于商场职工连接，一个SSID用于安防监控设备连接；
(2) 访客网络：192.168.10.1/24，职工网络：192.168.20.1/24，监控网络：192.168.30.1/24；
(3) 访客SSID网络不能访问职工和监控网络；

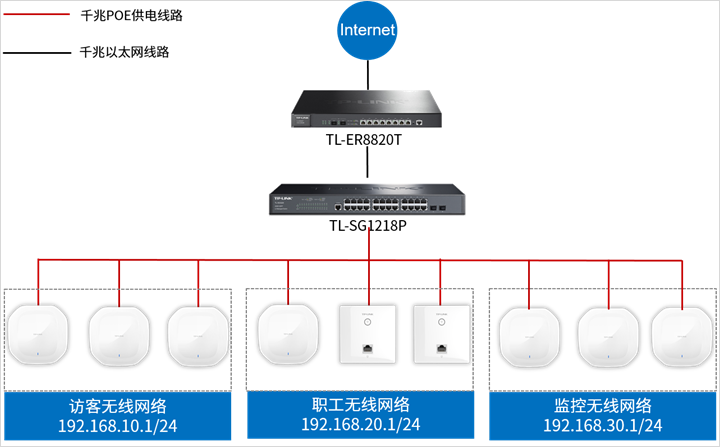

具体拓扑图如下：
三、设置方法
1、配置路由器上网
具体配置方法见：ER7520G、ER8820T系列企业路由器基本设置指南
2、路由器划分多网段

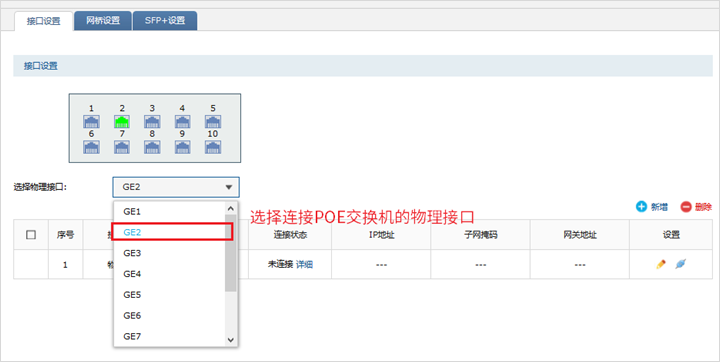

点击“基本设置＞接口设置＞选择物理接口”，选择连接PoE交换机的物理接口GE2：

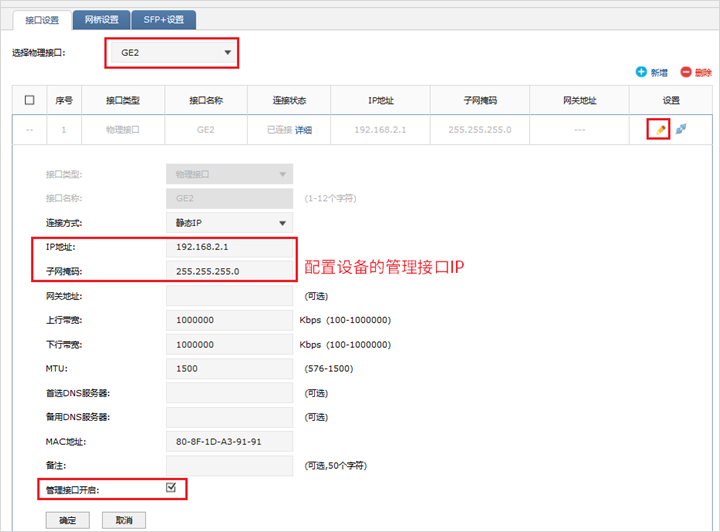

在界面点击编辑，建立设备管理接口,用于给设备分配IP和管理设备：

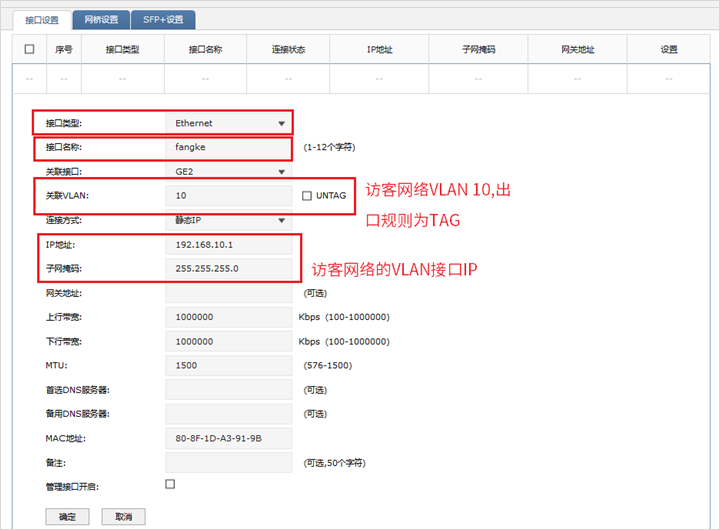

在GE2口下，新增Ethernet接口，分别建立访客网络VLAN接口，职工网络VLAN接口以及监控网络VLAN接口，具体设置如下图：

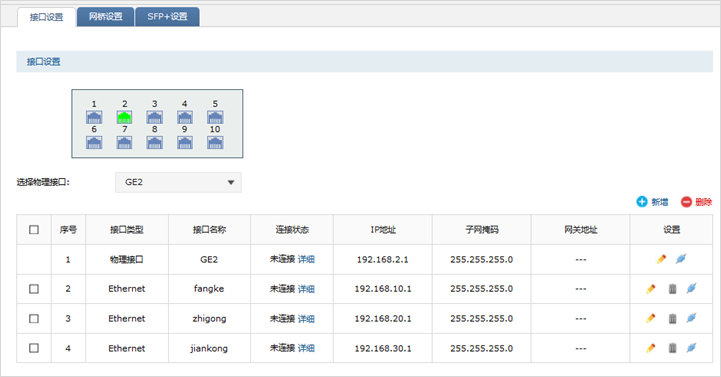

最终创建的三个VLAN接口和一个设备管理接口，如下图：
3、给不同接口网段设置DHCP服务器
点击“基本设置＞DHCP服务”，新增管理接口和各个VLAN接口的DHCP服务器，给设备和各个VLAN下的终端分配地址，设置如下图：
服务接口选择GE2口，建立DHCP服务器给AP分配地址：
同样，服务接口分别选择访客，职工，监控接口，建立DHCP服务器。

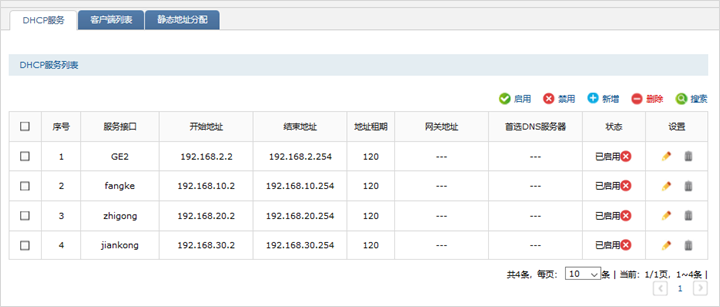

最终各个VLAN接口以及给AP设备分配地址的管理接口对应的DHCP服务器如下：

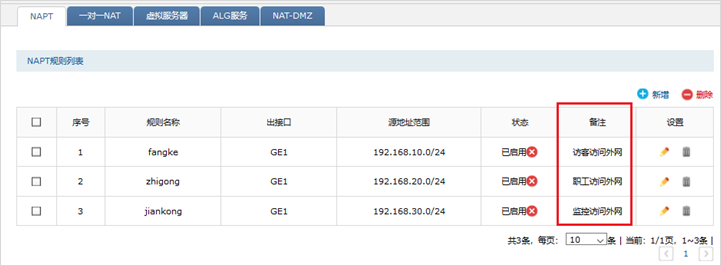

由于此款路由器NAPT规则条目全部需要手动配置，因此需要再针对不同网段做NAPT规则才能上网，点击点击“传输控制＞NAT设置＞NAPT”点击新增，具体配置如下：
4、新增无线并绑定AP

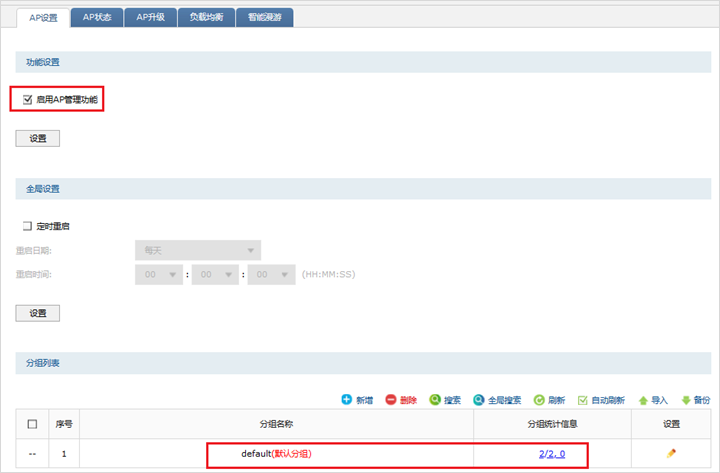

(1) 点击“AP管理＞AP设置”，启用路由器的AP管理功能，设置如下图（本例以两台双频AP为例）：
(2) 点击“AP管理＞无线服务设置”，新增无线名称并且绑定AP，不同无线名称绑定不同的VLAN ID，具体设置如下图：

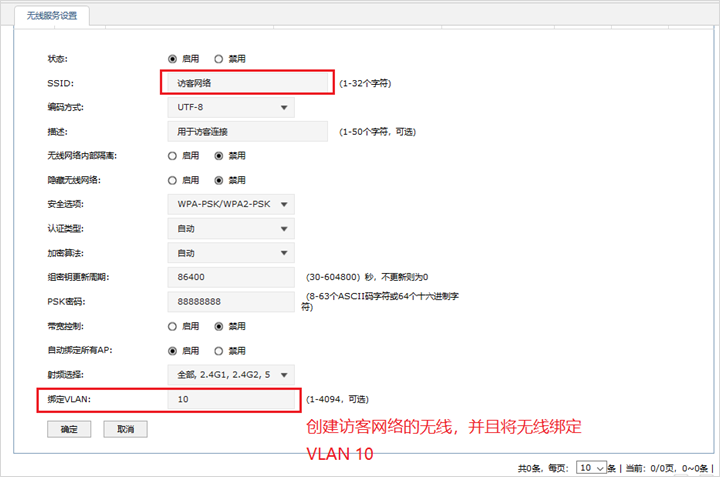

创建访客网络的SSID：
创建职工网络的SSID：

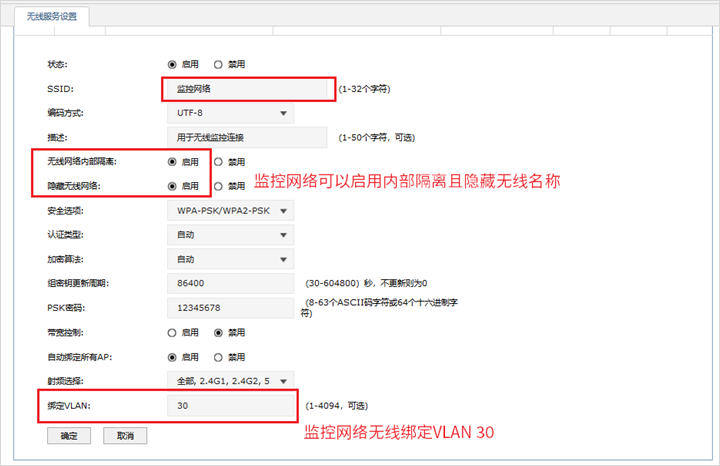

创建监控网络的SSID：
最终创建的三个无线网络名称，并绑定所有的AP设备，如下图：
5、用路由器的访问控制配置访客网络不能访问监控和职工网络

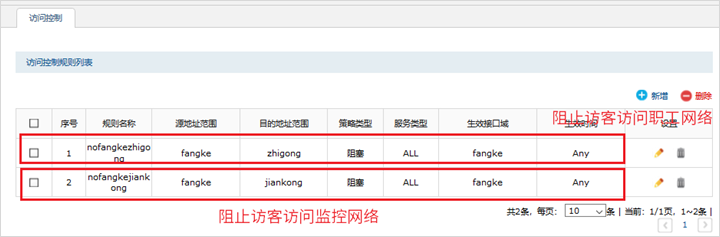

点击“安全管理＞访问控制”，设置阻止访客网络访问其他网段的规则条目，如下图：
通过以上设置，便可以直接使用路由器的多网段功能搭配AP实现多SSID网段上网。
